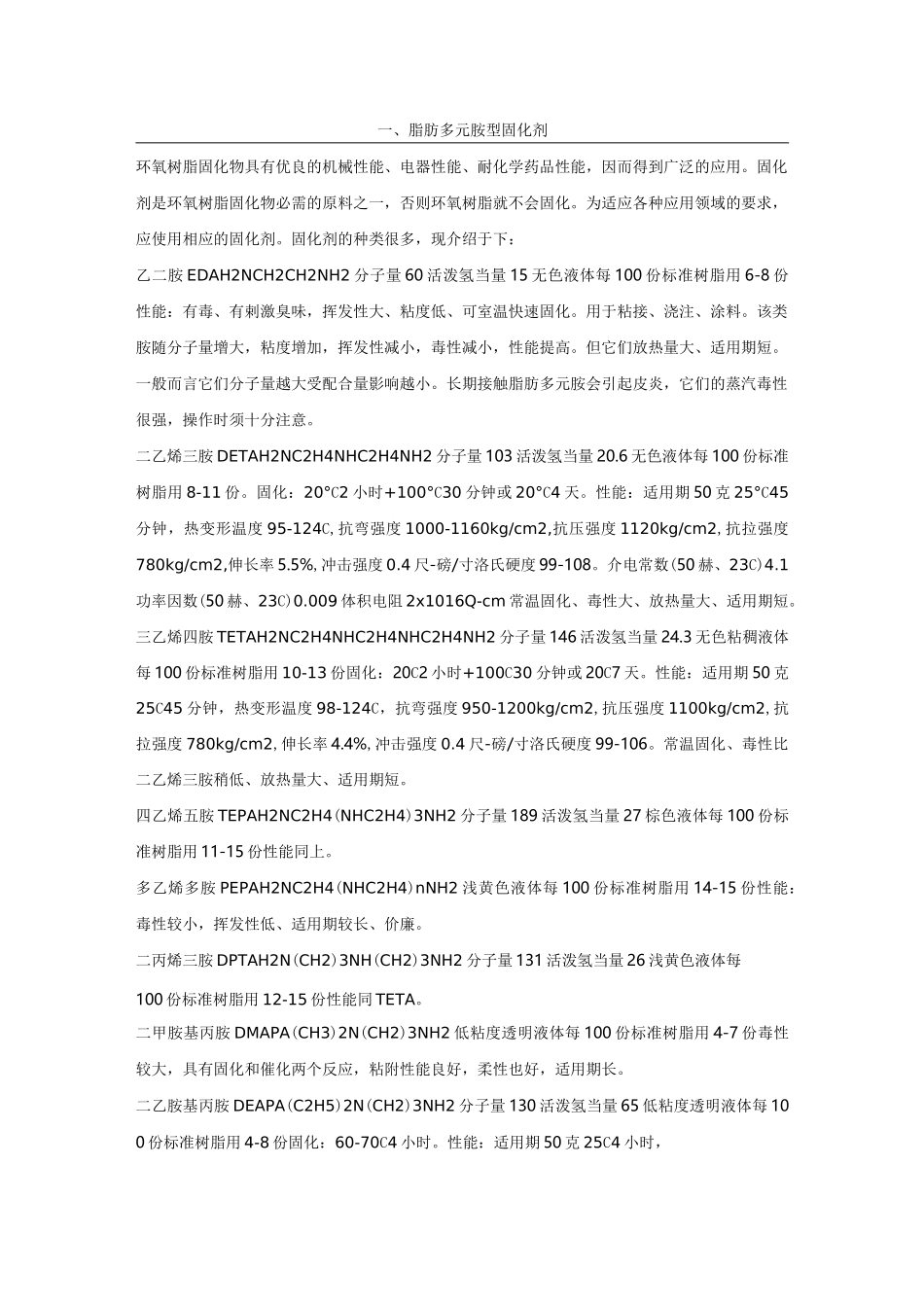

一、脂肪多元胺型固化剂环氧树脂固化物具有优良的机械性能、电器性能、耐化学药品性能，因而得到广泛的应用。固化剂是环氧树脂固化物必需的原料之一，否则环氧树脂就不会固化。为适应各种应用领域的要求，应使用相应的固化剂。固化剂的种类很多，现介绍于下：乙二胺EDAH2NCH2CH2NH2分子量60活泼氢当量15无色液体每100份标准树脂用6-8份性能：有毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。用于粘接、浇注、涂料。该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。但它们放热量大、适用期短。一般而言它们分子量越大受配合量影响越小。长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。二乙烯三胺DETAH2NC2H4NHC2H4NH2分子量103活泼氢当量20.6无色液体每100份标准树脂用8-11份。固化：20°C2小时+100°C30分钟或20°C4天。性能：适用期50克25°C45分钟，热变形温度95-124C,抗弯强度1000-1160kg/cm2,抗压强度1120kg/cm2,抗拉强度780kg/cm2,伸长率5.5%,冲击强度0.4尺-磅/寸洛氏硬度99-108。介电常数(50赫、23C)4.1功率因数(50赫、23C)0.009体积电阻2x1016Q-cm常温固化、毒性大、放热量大、适用期短。三乙烯四胺TETAH2NC2H4NHC2H4NHC2H4NH2分子量146活泼氢当量24.3无色粘稠液体每100份标准树脂用10-13份固化：20C2小时+100C30分钟或20C7天。性能：适用期50克25C45分钟，热变形温度98-124C，抗弯强度950-1200kg/cm2,抗压强度1100kg/cm2,抗拉强度780kg/cm2,伸长率4.4%,冲击强度0.4尺-磅/寸洛氏硬度99-106。常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。四乙烯五胺TEPAH2NC2H4(NHC2H4)3NH2分子量189活泼氢当量27棕色液体每100份标准树脂用11-15份性能同上。多乙烯多胺PEPAH2NC2H4(NHC2H4)nNH2浅黄色液体每100份标准树脂用14-15份性能：毒性较小，挥发性低、适用期较长、价廉。二丙烯三胺DPTAH2N(CH2)3NH(CH2)3NH2分子量131活泼氢当量26浅黄色液体每100份标准树脂用12-15份性能同TETA。二甲胺基丙胺DMAPA(CH3)2N(CH2)3NH2低粘度透明液体每100份标准树脂用4-7份毒性较大，具有固化和催化两个反应，粘附性能良好，柔性也好，适用期长。二乙胺基丙胺DEAPA(C2H5)2N(CH2)3NH2分子量130活泼氢当量65低粘度透明液体每100份标准树脂用4-8份固化：60-70C4小时。性能：适用期50克25C4小时，热变形温78-94°C,抗压强度920-1050kg/cm2,抗拉强度480-640kg/cm2,冲击强度0.2尺-磅/寸洛氏硬度90-98。介电常数(50赫、23C)3.75功率因数(50赫、2300.007中温固化、低温性能好。三甲基六亚甲基二胺TMD(H2N)2(C6H9)(CH3)3无色液体冷固化,适用期长,毒性小。每100份标准树脂用21份固化：80C1小时+150C2小时。性能：适用期400克25C50分钟或50C10分钟,马丁耐热92C,抗弯强度1150kg/cm2,冲击强度20Kg-cm/cm2tg60.0009(23C,100C/S)表面电阻5.4x1011Q(300V)体积电阻9x1015Q.cm(300V)中温固化、低温性能好。二已基三胺H2N(CH2)6NH(CH2)6NH2已二胺改性物AMINE248分子式不详透明液体粘度25C1000-3000cps每100份标准树脂用4-8份常温-100C固化。毒性较小、柔性好。已二胺加合物CH-2、L2505分子式不详胺值160-210低粘度透明液体每100份标准树脂用65份CH3胺值400-500低粘度透明液体每100份标准树脂用60份已二胺HDAH2N(CH2)6NH2分子量116活泼氢当量29无色片状结晶熔点42C每100份标准树脂用12-15份毒性大,能常温固化但不好。适用期较短。三甲基已二胺分子量158每100份标准树脂用20-25份固化：20C2小时+100C30分钟或20C7天。性能：适用期50克25C45分钟，热变形温度105C,抗弯强度1150kg/cm2,抗拉强度650kg/cm2,伸长率4.4%，冲击强度0.4尺-磅/寸。介电常数(50赫、23C)4.0功率因数(50赫、23C)0.001体积电阻9x1015Q-cm二乙胺DEAHN(C2H5)2分子量73活泼氢当量73无色液体每100份标准树脂用12份具有固化和催化两个反应。聚醚二胺H2N(CH2)nO(CH2CH2O)mNH2二、脂环多元胺型固化剂二氨甲基环已烷1,3BACC260(H2NCH2)2C6H8棕色液体每100份标准树脂用18份该环状多元胺在常温下不能完全固化，需进行后固化80-150C，得HDT达150C左右。常需加促进剂：叔胺、亚磷酸三苯酯、水杨酸、甲酚等。孟烷...
