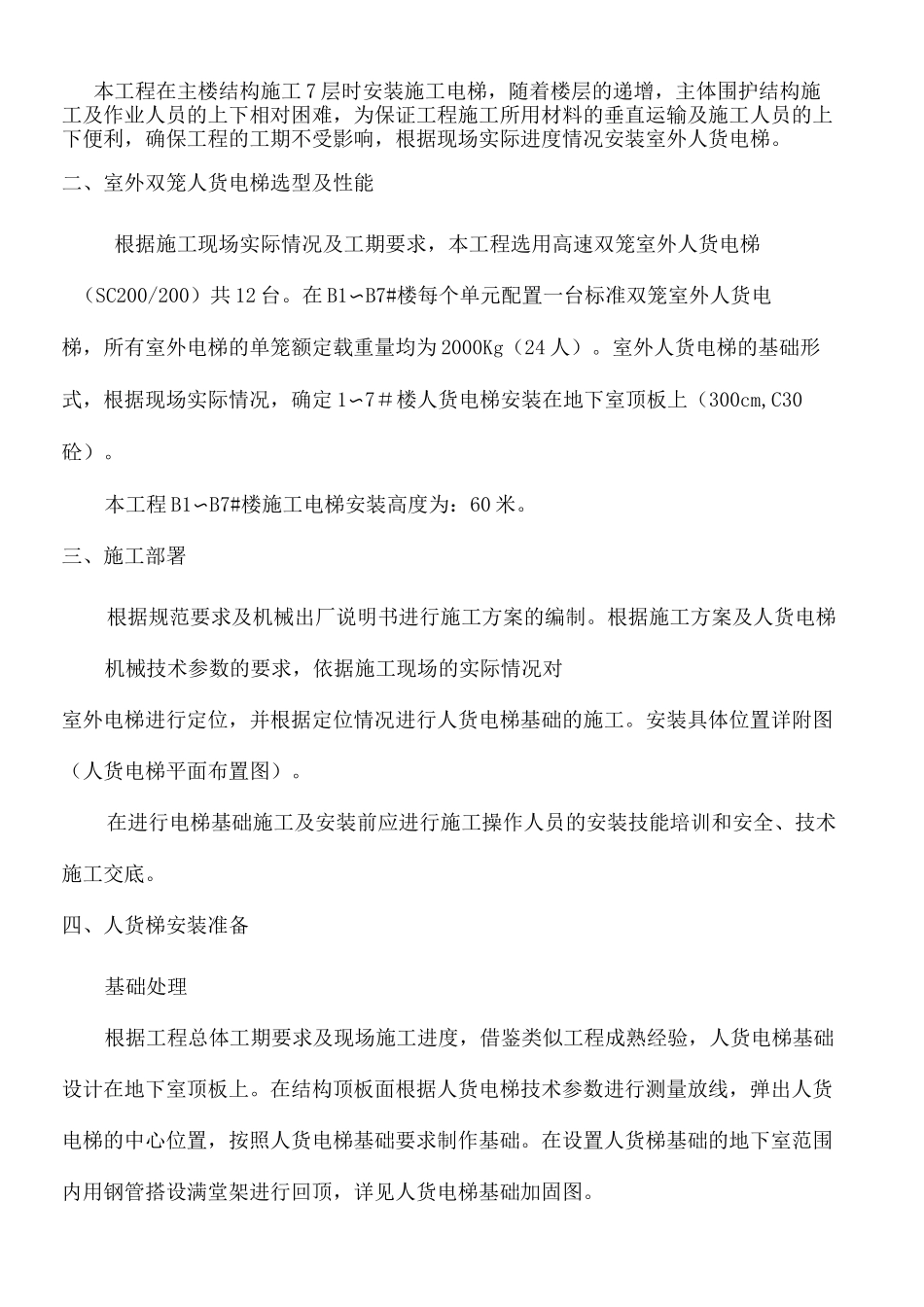

施工电梯回顶桃园居民集中居住点工程（一期）二标段地下室人货电梯基础回顶加固方案编制单位：广西桂川建设集团有限公司编制：审核：审批日期：2013年3月10日地下室顶板回顶施工方案一、工程概况本工程位于云南省昆明市五华区沙朗街道办事处桃源社区甸头村，绕城高速公路与骄子雪山旅游专线公路交汇处的东北侧，地下1层，地上19层，共7栋12个单元，总建筑面积为，其中住宅建筑面积为川，其中地下建筑面积为川；建筑总高58米。其中地下室层高为米，夹层为米，住宅层高为米。建设单位为昆明市五华区国有资产投资经营管理有限公司，设计单位为昆明市建筑设计研究院有限责任公司，监理单位为云南国开建设监理咨询有限公司。为了保证工程总工期和满足楼层垂直运输需要，每个单元需安装1台施工电梯，共计12台。建筑高度为58m,拟安装高度60米。本工程在主楼结构施工7层时安装施工电梯，随着楼层的递增，主体围护结构施工及作业人员的上下相对困难，为保证工程施工所用材料的垂直运输及施工人员的上下便利，确保工程的工期不受影响，根据现场实际进度情况安装室外人货电梯。二、室外双笼人货电梯选型及性能根据施工现场实际情况及工期要求，本工程选用高速双笼室外人货电梯（SC200/200）共12台。在B1〜B7#楼每个单元配置一台标准双笼室外人货电梯，所有室外电梯的单笼额定载重量均为2000Kg（24人）。室外人货电梯的基础形式，根据现场实际情况，确定1〜7＃楼人货电梯安装在地下室顶板上（300cm,C30砼）。本工程B1〜B7#楼施工电梯安装高度为：60米。三、施工部署根据规范要求及机械出厂说明书进行施工方案的编制。根据施工方案及人货电梯机械技术参数的要求，依据施工现场的实际情况对室外电梯进行定位，并根据定位情况进行人货电梯基础的施工。安装具体位置详附图（人货电梯平面布置图）。在进行电梯基础施工及安装前应进行施工操作人员的安装技能培训和安全、技术施工交底。四、人货梯安装准备基础处理根据工程总体工期要求及现场施工进度，借鉴类似工程成熟经验，人货电梯基础设计在地下室顶板上。在结构顶板面根据人货电梯技术参数进行测量放线，弹出人货电梯的中心位置，按照人货电梯基础要求制作基础。在设置人货梯基础的地下室范围内用钢管搭设满堂架进行回顶，详见人货电梯基础加固图。基础施工人货电梯基础采用混凝土直接浇筑在地下室顶板上，基础浇筑时应按出厂说明书留置好基座螺栓预留孔洞、接地装置，同时应用刮尺将砼面找平，木抹子进行两次揉搓，最后在混凝土终凝前进行铁抹子压面，保证砼面平整度误差在10mm之内。基础浇筑完毕后应进行认真养护，确保混凝土的强度。只有当混凝土的强度达到设计强度的80%后方可进行安装（一般常温在7天左右）。浇筑人货电梯基础时，如有后浇带处先浇筑地下室顶板后浇带（人货电梯基础所在跨处车库顶板范围），附基础详图。检查电梯的零部件是否齐全、完好无损，是否配备专用电箱。同是准备好现场已安装的塔吊进行配合外电梯的安装。根据厂商设计附着高度间距在结构楼层或边梁上预留预埋铁件，以便顶升后附墙架的安装。五、人货电梯安装质量要求供电电源距外用电梯的电源箱应在30m以内，从供电电源引出的电缆线的规格不得小于单笼规格（3X16+2X6），保证供电质量。人货电梯基础下的地面承载力不得小于，基础所承受的能力不得小于所有荷载作用下的设计值，并进行计算。吊笼底盘与基础表面应设置缓冲装置，电梯周围按要求设栏杆。外用电梯运动部件与建筑物和固定施工设备之间的距离不得小于0.25m,各标准节接缝的错位应小于0.2mm。相邻两根齿条对接处沿齿厚方向错位应小于0.5mm，沿齿高方向错位应小于0.2mm。标准节连接螺栓的预应力矩不得小于350N・m。对重各导向轮与轨道之间的间隙为0.5mm，确保每个轮转动灵活。上行极限开关限位应安装在上行开关上方0.15m处。钢丝绳的长度应保证吊笼达到最大提升高度时，对重离缓冲弹簧距离大于500mm。吊笼顶部绳轮间距不小于300mm。极限开关触柄与上下极限碰铁的距离在开关断开时，其触柄距碰铁-2mm。吊笼满载下行时，应使吊笼触发下行限位开关后距缓冲弹簧100〜200mm处停车。电梯导轨架安装垂直度允许偏差架...
