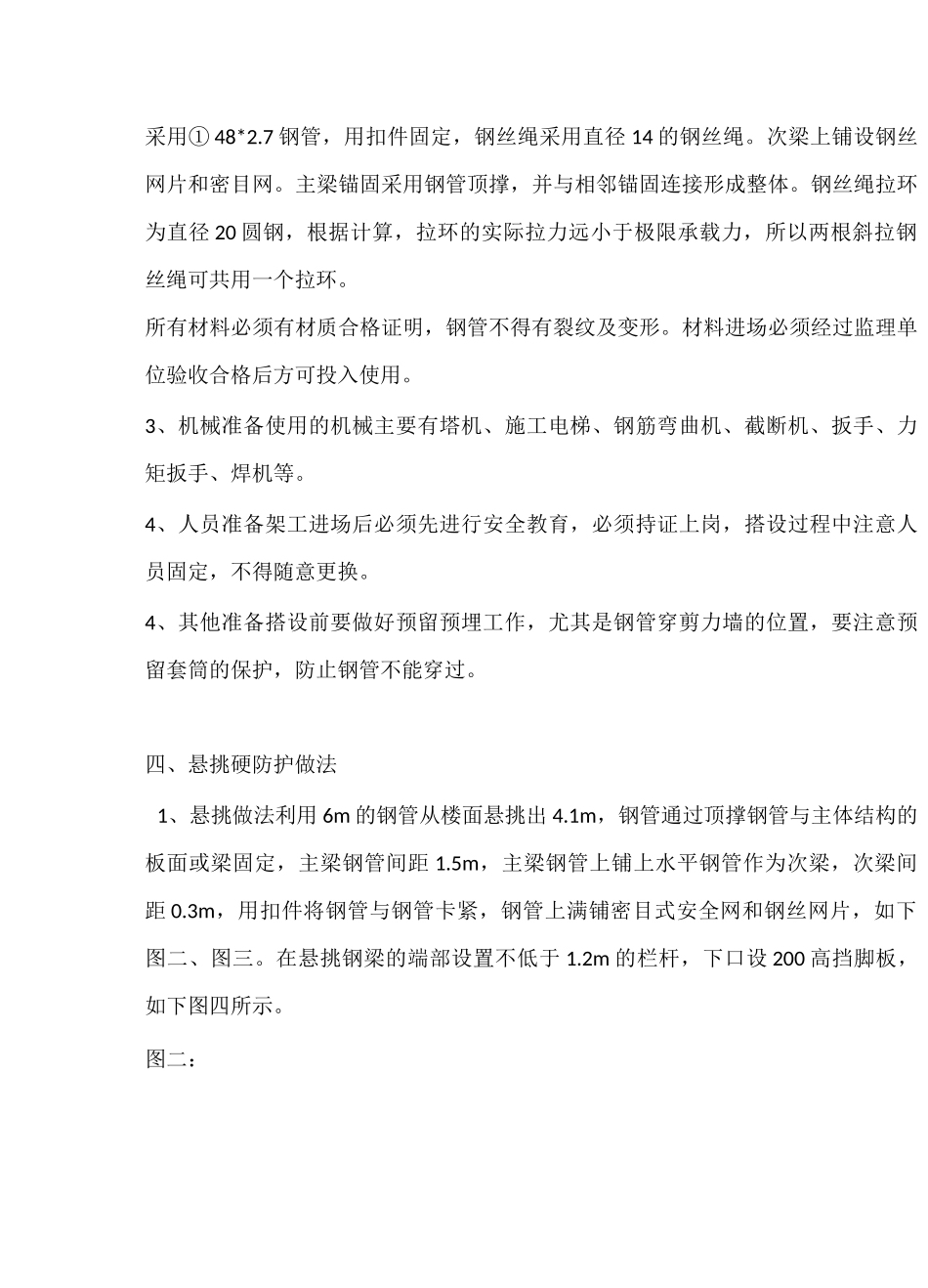

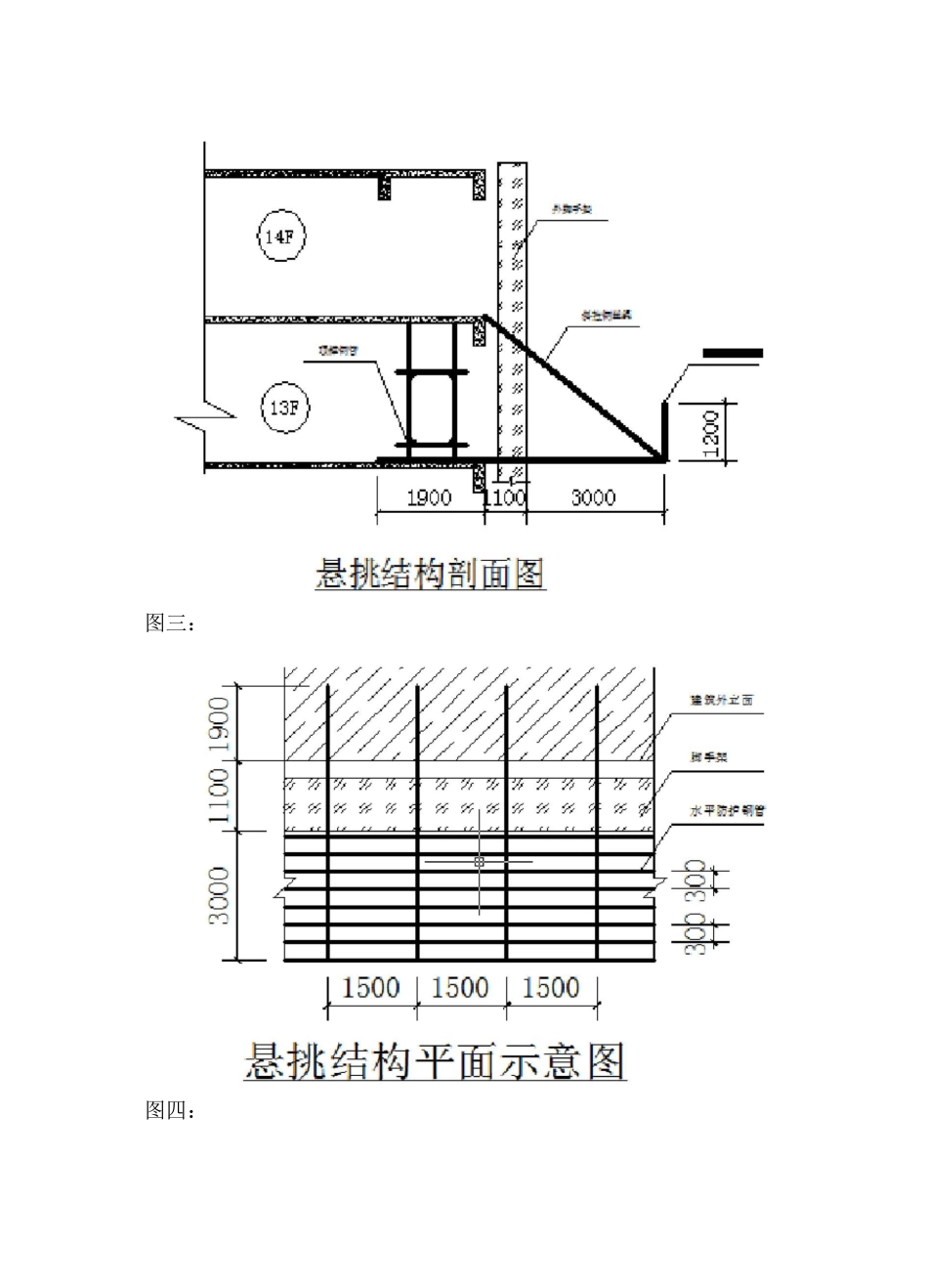

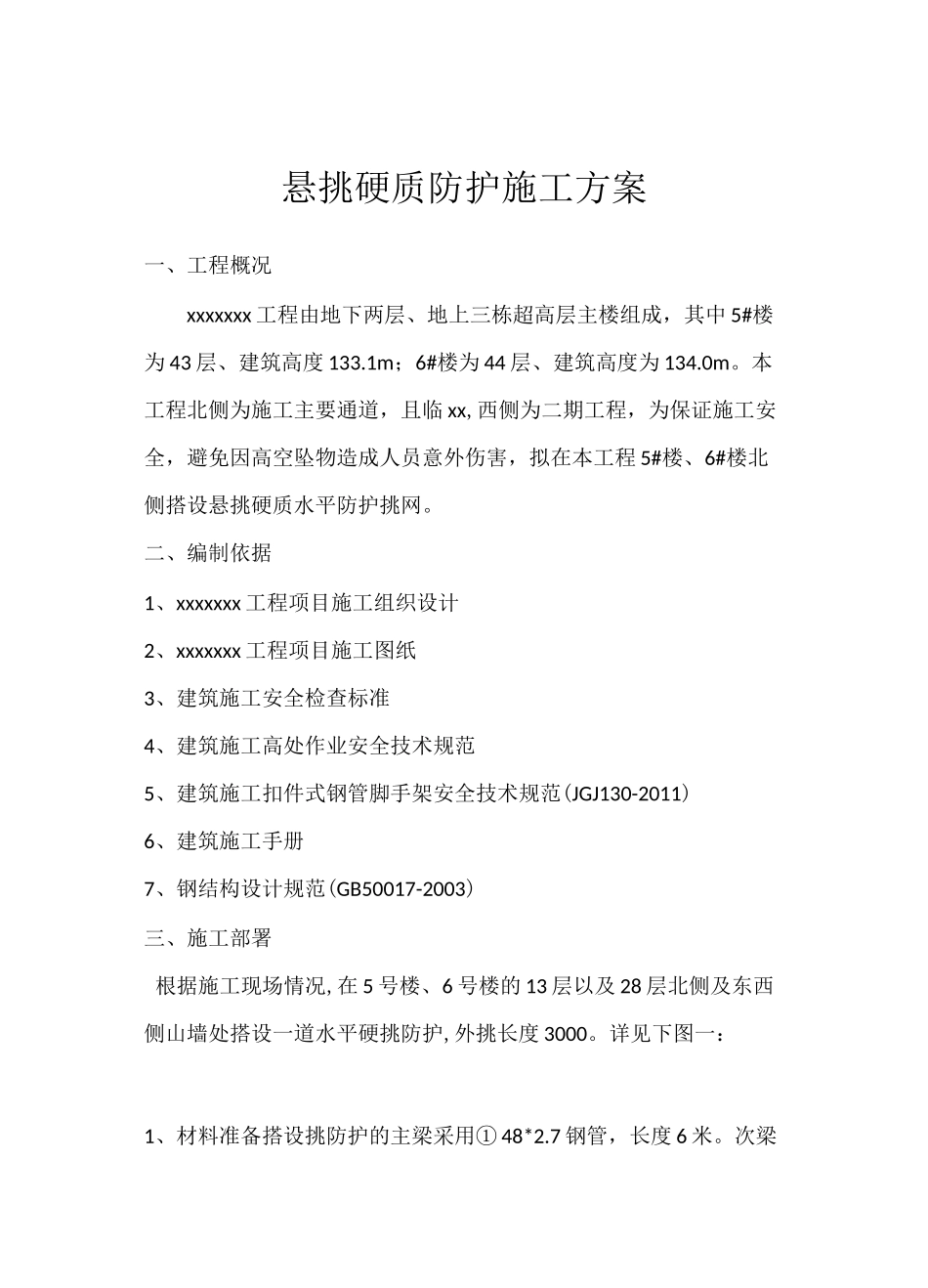

悬挑硬质防护施工方案一、工程概况xxxxxxx工程由地下两层、地上三栋超高层主楼组成，其中5#楼为43层、建筑高度133.1m；6#楼为44层、建筑高度为134.0m。本工程北侧为施工主要通道，且临xx,西侧为二期工程，为保证施工安全，避免因高空坠物造成人员意外伤害，拟在本工程5#楼、6#楼北侧搭设悬挑硬质水平防护挑网。二、编制依据1、xxxxxxx工程项目施工组织设计2、xxxxxxx工程项目施工图纸3、建筑施工安全检查标准4、建筑施工高处作业安全技术规范5、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)6、建筑施工手册7、钢结构设计规范(GB50017-2003)三、施工部署根据施工现场情况,在5号楼、6号楼的13层以及28层北侧及东西侧山墙处搭设一道水平硬挑防护,外挑长度3000。详见下图一：1、材料准备搭设挑防护的主梁采用①48*2.7钢管，长度6米。次梁采用①48*2.7钢管，用扣件固定，钢丝绳采用直径14的钢丝绳。次梁上铺设钢丝网片和密目网。主梁锚固采用钢管顶撑，并与相邻锚固连接形成整体。钢丝绳拉环为直径20圆钢，根据计算，拉环的实际拉力远小于极限承载力，所以两根斜拉钢丝绳可共用一个拉环。所有材料必须有材质合格证明，钢管不得有裂纹及变形。材料进场必须经过监理单位验收合格后方可投入使用。3、机械准备使用的机械主要有塔机、施工电梯、钢筋弯曲机、截断机、扳手、力矩扳手、焊机等。4、人员准备架工进场后必须先进行安全教育，必须持证上岗，搭设过程中注意人员固定，不得随意更换。4、其他准备搭设前要做好预留预埋工作，尤其是钢管穿剪力墙的位置，要注意预留套筒的保护，防止钢管不能穿过。四、悬挑硬防护做法1、悬挑做法利用6m的钢管从楼面悬挑出4.1m，钢管通过顶撑钢管与主体结构的板面或梁固定，主梁钢管间距1.5m，主梁钢管上铺上水平钢管作为次梁，次梁间距0.3m，用扣件将钢管与钢管卡紧，钢管上满铺密目式安全网和钢丝网片，如下图二、图三。在悬挑钢梁的端部设置不低于1.2m的栏杆，下口设200高挡脚板，如下图四所示。图二：图三：图四：2、悬挑钢管与主体结构的固定根据现场实际，采用顶撑钢管体系，顶撑钢管立在楼面，下垫模板，上部用顶托回顶天花楼面，并用木方楔紧，并用扫地杆水平钢管以及扫天杆连接成整体，形成顶撑体系，悬挑钢管用扣件固定在顶撑体系上。3、钢丝绳安装钢丝绳采用花篮螺栓连接，钢丝绳与钢管拉结点位于端头100mm处，与楼层拉结处预埋钢筋连接。4、防护搭设4.1搭设程序放线定位墙面开孔主梁铺设、固定钢丝绳卸载水平横杆搭设立面防护搭设钢丝网片铺设踢脚板、密目网安装检查验收4.2搭设方法按照1500的间距在楼板上进行放样。主梁间距1500，建筑物内锚固1900，悬挑4100，主梁端部离第一个顶撑距离200。主梁与顶撑体系之间用扣件固定。钢丝绳吊点位置在钢管主梁端部100处，钢丝绳吊点处在钢管上加设扣件固定，防止钢丝绳滑动。钢丝绳连接大样如上述第3条。钢管主梁上水平钢管按间距300设置钢管次梁，钢管与钢管用扣件固定。立面防护架管的搭设：立面防护高度为1200，下部200高满铺踢脚板，刷黄黑相间油漆，钢管刷红白相间油漆。满铺密目网。水平钢管次梁上满铺钢丝网片，上面在铺一层密目网，防止小颗粒建渣下掉。5、断口处搭设防护在施工电梯处断开，安装挑防护的楼层不涉及塔吊附着。五、搭设时安全注意事项（1）搭设人员必须佩带安全带，并正确使用，高挂低用。（2）搭设悬挑硬防护时，必须对钢管主梁采取可靠固定后，方可进行其它步骤的施工。（3）钢管与卡环必须用木楔固定牢固。（4）搭设大角的硬防护时，应在搭设完一半时采取钢丝绳斜拉卸荷后，再搭设剩余的一半。（5）硬防护搭设完成后，应对每根悬挑钢管做一道钢丝绳斜拉，做为安全储备。（6）本防护作为楼层的水平硬防护，严禁在上面堆载及施工作业。六、检查与验收1、防护搭设完成后，施工班组要进行自检，看是否按照方案搭设。然后报项目部验收，由项目部验收后再邀请监理单位验收，监理单位验收合格后方可使用。验收标准参照《建筑施工高处作业安全技术规范》和《建筑施工扣件式钢管脚手架安全技术规范》相关条款。2、挑防护的搭设应严格按照方案进行，主梁布置遇到结构上不能按1...
