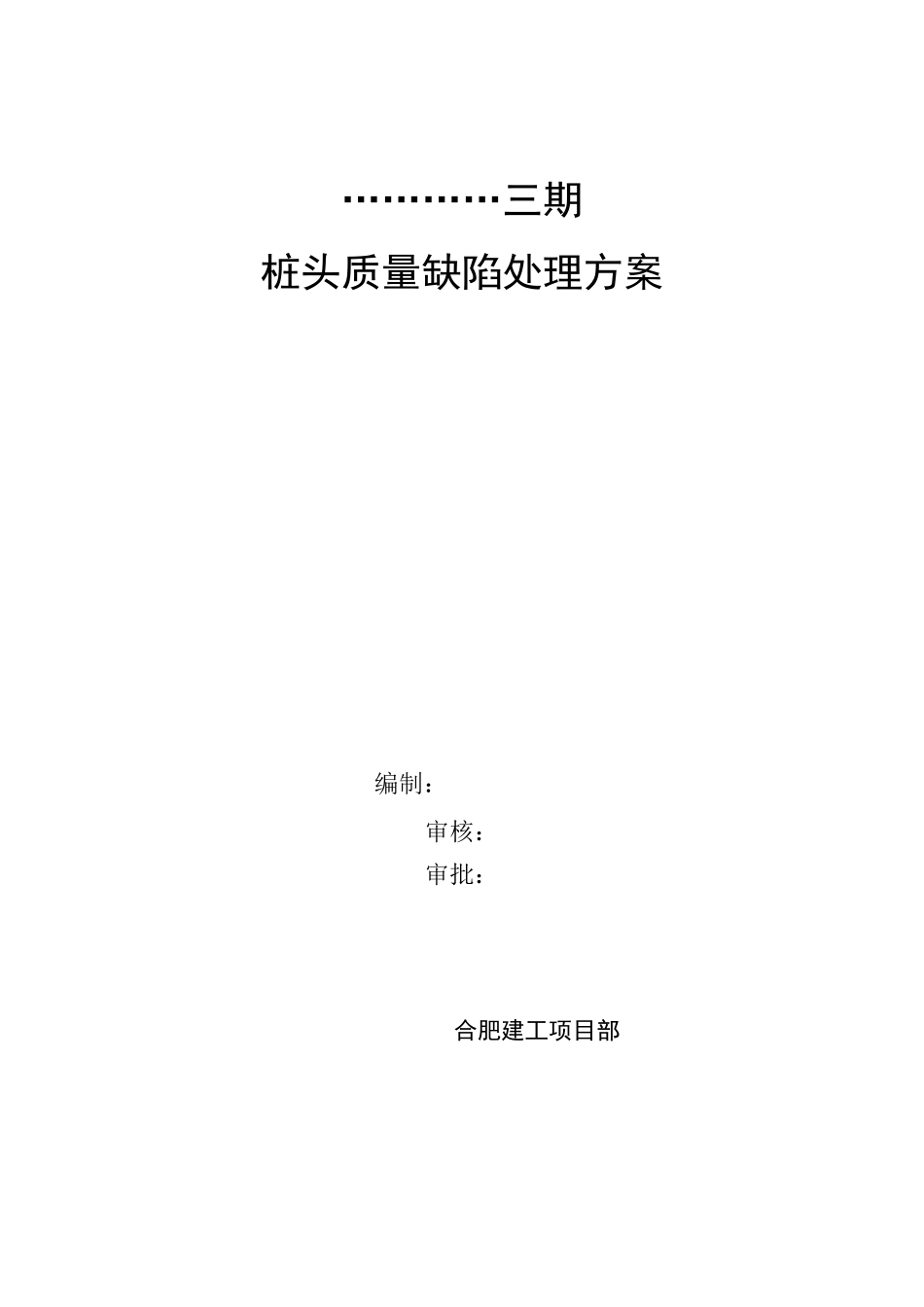

…………三期桩头质量缺陷处理方案编制：审核：审批：合肥建工项目部目录一、编制依据-1-二、工程概况-1-三、桩头缺陷原因分析-2-四、桩头缺陷处理措施-2-五、质量保证措施-3-附录一缺陷记录表-3--1-桩头质量缺陷处理方案、编制依据1、本工程岩土工程地质勘察报告2、本工程设计图纸3、《建筑桩基技术规范》(JGJ94—2008)4、《建筑地基基础工程施工质量验收规范》(GB50202—2013)5、《混凝土结构工程施工及验收规范》(GB50204—2015)6、《建筑地基处理技术规范》(JGJ79—2012)7、《建筑基桩检测技术规范》(JGJ106—2014)二、工程概况1、工程场地概况有限公司开发，建设地点:山街交口；建筑防火分类：一类，建筑耐火等级：一级，抗震设防烈度：7度，防水等级：地下室顶板、变配电室、生活水泵房、消防控制室、报警阀间、柴发机房等设备用房为一级，其余为二级。设计合理使用年限：50年。2、工程桩分部状况基坑工程施工根据场地土层性质及基坑周边环境保护要求，工程桩桩身直径为700mm和600mm,工程桩砼等级为C35,试桩为C45泥浆护-2-壁钻孔灌注结合外侧支护桩，桩径700mm工程桩470根，桩径600mm工程桩72根。7#楼施工过程中因凿桩头及吊桩头而引起的桩头质量缺陷，现针对该缺陷分析原因并制定处理措施防止后续工作出现类似情况；7#楼桩径700mm工程桩83根，桩径600mm工程桩28根。三、桩头缺陷原因分析7#楼施工过程中因凿桩头及吊桩头而引起的桩头质量缺陷主要有以下两种：1、钢筋锚固长度达不到35d；2、桩顶四周有破损原因分析：1、引起钢筋锚固长度不够主要原因之一是由于浇筑灌注桩时钢筋标高控制不足导致钢筋长度达不到35d；第二点原因是由于前期钢筋绑扎时控制不严谨导致少部分钢筋长度达不到要求。MZ11号桩、63号桩等存在锚固少部分钢筋长度不够的现象；2、施工中在2号桩、64号桩、53号桩存在桩身四周混凝土破损的现象。主要原因之一是由于桩身过长，无法直接吊走，放倒时引起的四周破损；第二点原因是挖机工作时引起的破坏；四、桩头缺陷处理措施1、锚固长度不够拟采用双面搭接焊的处理措施工艺流程：清理桩头f凿桩f清渣f焊接f补混凝土施工顺序：将有钢筋长度达不到要求的桩头清理干净，用钢丝刷将待焊接的钢筋刷干净，用双面搭接焊将钢筋接至设计要求长度。经监理-3-检查验收后，方可进行下一道工序。2、桩四周破损拟采用高标号细石混凝土修补的处理措施工艺流程：清理桩头f凿毛处理f清渣f浇筑高标号细石混凝土f抹平收光施工顺序：将破损的桩头清理干净，桩身钢筋按设计要求调校，将破损周围的混凝土凿毛，在桩头周围用钢护筒或砖砌体护壁，用高一强度等级的细石混凝土浇筑修补，抹平收光并做好养护，以便进行防水施工。五、质量保证措施对施工人员加强质量教育，进行技术交底，使施工人员充分明确施工工艺标准、技术标准及质量控制标准，责任落实到人。1.强化质量保证体系，实行工序质量控制，钢筋、混凝土设质量控制点，对工序进行重点管理。2.严格按程序办事，实行自检、互检、交接检的三检制度，未经专职质检员验收的工程和未经业主及监理验收的隐蔽工程均不得进行下道工序的施工。3.安排专人指挥吊桩头，避免吊除桩头过程中对桩四周的破坏。4.挖机工作中安排专人指挥，行进过程中要加土覆盖桩头避免履带对桩的破坏。-4-附录缺陷记录表序号桩编号桩类型砼等级轴线交点缺陷类型12GCZ1C357轴交S轴桩身四周混凝土破损2MZ11MZ1C4520轴交L轴钢筋长度达不到要求353GCZ1C3521轴交Q轴桩身四周混凝土破损463GCZ1C3526轴交M轴钢筋长度达不到要求564GCZ1C3526轴交J轴桩身四周混凝土破损
