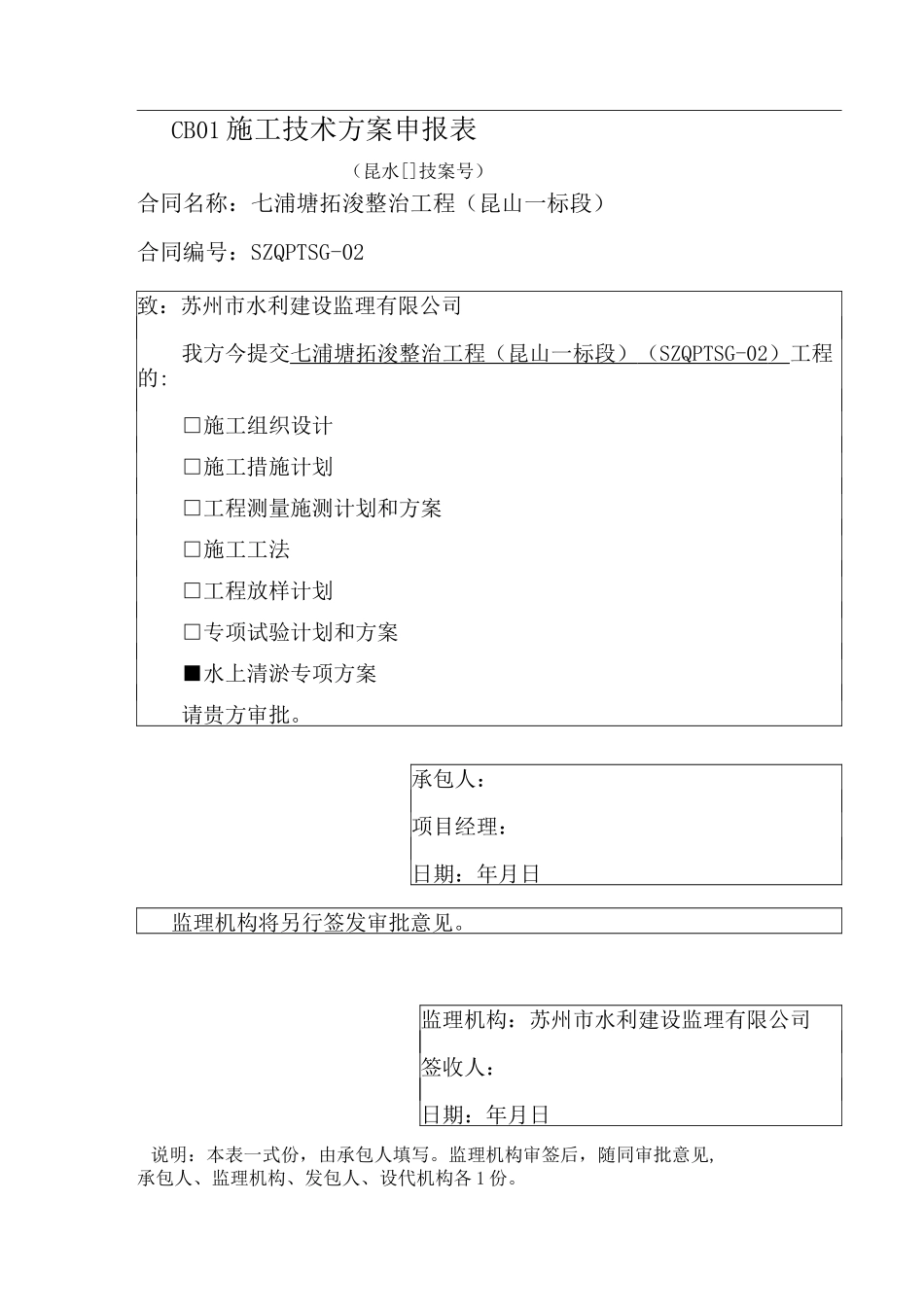

CB01施工技术方案申报表（昆水[]技案号）合同名称：七浦塘拓浚整治工程（昆山一标段）合同编号：SZQPTSG-02致：苏州市水利建设监理有限公司我方今提交七浦塘拓浚整治工程（昆山一标段）（SZQPTSG-02）工程的:□施工组织设计□施工措施计划□工程测量施测计划和方案□施工工法□工程放样计划□专项试验计划和方案■水上清淤专项方案请贵方审批。承包人：项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：苏州市水利建设监理有限公司签收人：日期：年月日说明：本表一式份，由承包人填写。监理机构审签后，随同审批意见,承包人、监理机构、发包人、设代机构各1份。昆山水建公司七浦塘拓浚整治工程昆山一标段水上清淤专项方案施工方案昆山水建公司七浦塘拓浚整治工程昆山一标段项目部二O—二年三月七浦塘拓浚整治工程（昆山一标段）水上清淤施工专项方案一、工程概况本工程地点位于昆山市巴城镇，项目建设单位为苏州市七浦塘拓浚整治工程昆山建设处，由苏州市水利建设监理有限公司监理，昆山市水利建筑安装工程有限公司承建。工程主要内容为：河道拓浚整治、堤防及防汛公路、护岸工程，拆建跨河桥梁2座（石径大桥、毛家堰大桥），新建支河桥梁4座（新开河大桥、杨北河桥、武神潭桥、小港桥）以及黄金河闸12米一座。起讫桩号为桩号CS36+732.3-CS40+514.85,河道长3.58KM。本工程河道水下方在综合考虑了各方面的因素之后，拟采用200m3/h绞吸式挖泥船开挖。二、工艺流程测量放样一围堰施工及吹填管潜设一水上加压接力泵站一绞吸式挖泥船就位一绞吸式挖泥船挖泥、吹填一排泥场排水整理三、施工质量与标志设立1、开挖前根据施工图纸进行实地放样,放样测站点的高程精度,不低于五等水准测量的精度要求。放样点的点位误差不超过如下值：（1）疏浚开挖边线：水下土1.0m,岸边土0.5m;（2）挖槽中心线：士1.0m2、开挖前在河道设计中心线、开口线、开挖起迄点、弯道顶点设立清晰的标志，包括标杆、浮标或灯标等。平直河段每隔50-100m设一组横向标志，弯道处加密至50m。施工标志符合下列各项规定:(1)在开阔水域施工时，各组标志从不同形状的标排相间设置，同组标志上按安装颜色相同的单面发光灯，相邻组标志的灯光，以不同的颜色区别。(2)在挖泥区通往卸泥区、避风锚地的航道上设置临时性航标，航行条件差、水道狭窄处，在转向区增设转向标志；在船泊避风水域内设置泊位标，井在岸上埋设带缆桩以利船泊紧急停泊。3、施工作业区内沿疏浚河段设立便于观测的水尺。水尺零点与挖槽设计底高程一致，并满足以下要求：⑴水尺间距：当水面比降小于1/10000时，每lkm设置一组;当水面比降大于1/10000时，每0.5km设置一组；(2)水尺设置在便于观测、水流平稳、波浪影响最小和不易被船艇碰撞的地方；(3)水尺满足五等水准精度要求；(4)若施工区远离水尺所在地，则在水尺附近设置水位读数标志，定时悬挂水位信号或采用其它通信方式通报水位。四、排泥场四周围堰及泄水口施工水下方排泥场需填筑围堰，围堰土方来自河道水上方开挖土方。根据设计要求，l号、2号、3号排泥场的围堰填筑前，先对原有鱼塘进行清基，再填筑围堰，围堰顶高程为地面以上3m再加安全超高,围堰顶宽3.0m,内坡1:2,外坡1:2.5,围堰外坡脚距离永久征地线距离必须大于10m。除3号、4号排泥场外，每个排泥场纵向设置一道格梗，每150m设置一道横向格梗，平面上交错布置，格梗高度与弃土高度一致，顶宽1.0m，边坡1:1。围堰填筑时由堤脚开始向上铺筑。为防止排泥场的水土流失影响周边农田生产和淤积周边河道，在排泥场四周开挖泄水口，泄水口由过水口和退水口组成。过水口和退水口位置的选择主要考虑两个原则：一是吹填时的污水对周边环境污染；二是吹泥时泥沙的流失量。五、排泥管线的布设本工程的排泥管线布设拟采用潜管铺设。输泥管为优质钢管，钢管直径300mm，壁厚8mm，耐压1.0kpa以上。排泥管线是挖泥船送泥沙浆至排泥区的管道线路，主要包括：陆上管线（包括管架线）、水上管线（即浮管）及水下管线三种。1、陆上管线（岸管）的设置吹泥管线的平面布置根据挖泥船的总扬程、围堰的面积、形状、吹泥距离、吹填高程、潮位变化等各方面的情况，...
