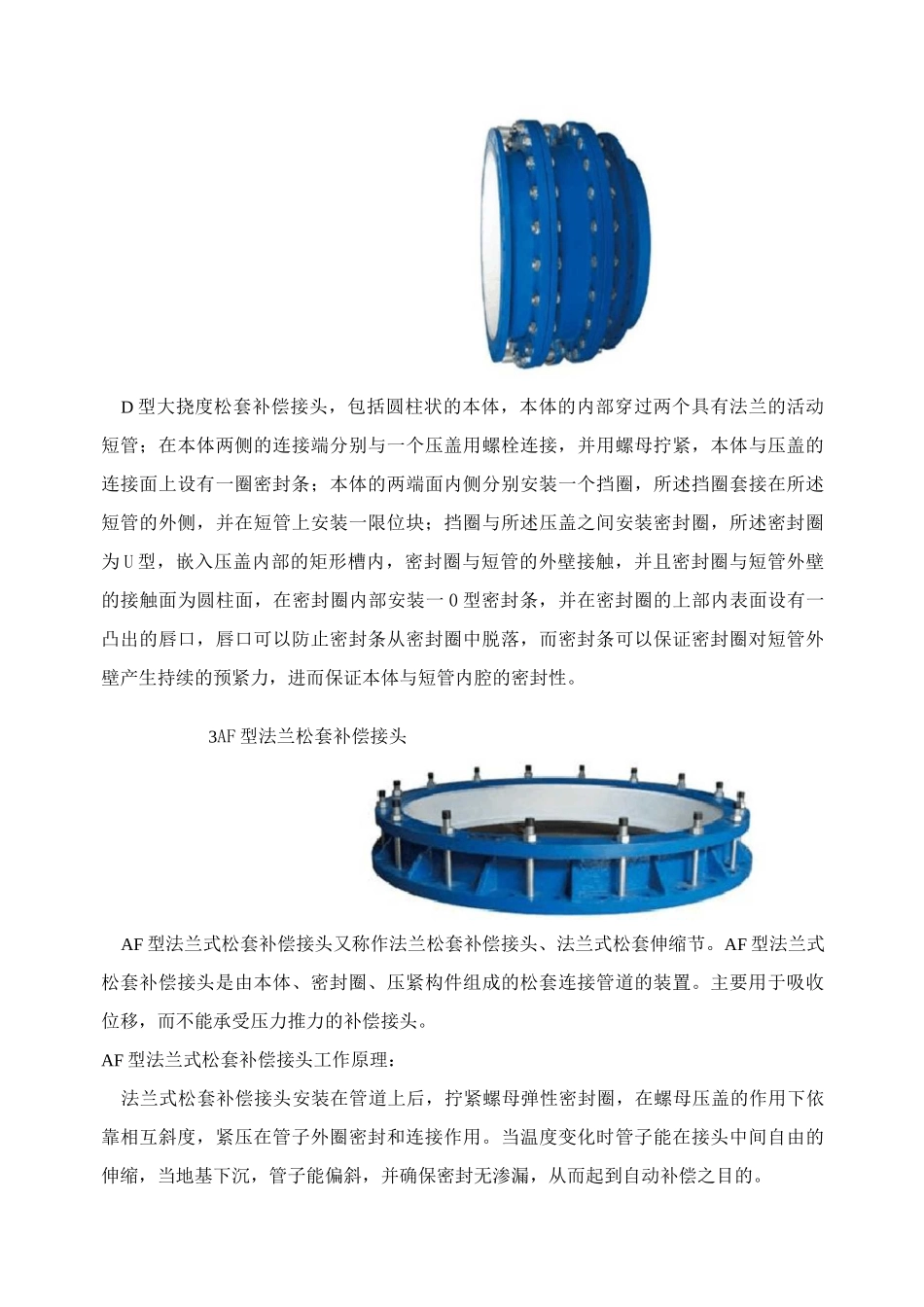

阀门配套伸缩器、软接头一、伸缩接头主要技术规范1.松套限位伸缩接头所采用的标准等效于或高于下列标准：管路松套补偿接头(GB/T12465-2017)整体铸铁管法兰(GB/T17241.6-2008)通用阀门球墨铸铁件技术条件(GB12227-2005)所有伸缩器与流体接触的材料的卫生指标符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。2.需有防脱拉装置设计，法兰与伸缩器铸在一起,法兰的连接尺寸符合GB/T17241.6-2008的有关规定；不采用钢筒与钢法兰焊接方式。3.伸缩器本体、压盖、法兰材质为QT450-10或QT400-15球墨铸铁，密封圈采用丁晴橡胶。外部连接螺栓材质为Q235A碳素钢(镀锌)。4.防腐采用静电环氧树脂粉末涂装，涂层厚度均匀、色泽均一，涂层表面光洁，无流痕，保证十年不脱落。涂装前对表面进行吹砂除锈处理，使得表面质量达到GB/T8923-2011《涂装前钢材表面锈蚀等级和除锈等级》中的近白级(Sa2.5级)。伸缩器的外表面统一采用蓝色涂层。5.铭牌固定在明显的位置。铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号。6.检验6.1伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按GB/T12465-2017管路松套补偿接头的规定执行；6.2对橡胶圈、伸缩器铸体等原材料进行检测；6.3进行型式试验。6.4质量验收质量验收对照表序号伸缩接头验收内容1伸缩器本体、无变形、无碰撞痕迹，无明显物理缺陷，紧固件应完好无生锈2铭牌应固定在明显的位置。铭牌内容如下：伸缩器的型号及规格、工作压力、制造年月、制造厂豕名称或厂标、出厂编号、重里等。3防腐米用静电环氧树脂粉末涂装，要求涂层厚度均匀、色泽均一，涂层表面光洁，无流痕。伸缩器的外表面统一采用兰色涂层（或合同有特别要求）。4设计有防脱拉装置，法兰要与伸缩器铸在起7运输、包装设备有牢固的包装，防腐层不会损坏，能确保设备安全到达交货地点。内包装采用塑料膜（或塑料泡沫），外包装采用木箱，能确保设备适合长途运输、多次搬运、防雨、防潮等。二、主要伸缩接头原理说明1双法兰限位伸缩接头双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。2大挠度松套补偿接头D型大挠度松套补偿接头，包括圆柱状的本体，本体的内部穿过两个具有法兰的活动短管；在本体两侧的连接端分别与一个压盖用螺栓连接，并用螺母拧紧，本体与压盖的连接面上设有一圈密封条；本体的两端面内侧分别安装一个挡圈，所述挡圈套接在所述短管的外侧，并在短管上安装一限位块；挡圈与所述压盖之间安装密封圈，所述密封圈为U型，嵌入压盖内部的矩形槽内，密封圈与短管的外壁接触，并且密封圈与短管外壁的接触面为圆柱面，在密封圈内部安装一0型密封条，并在密封圈的上部内表面设有一凸出的唇口，唇口可以防止密封条从密封圈中脱落，而密封条可以保证密封圈对短管外壁产生持续的预紧力，进而保证本体与短管内腔的密封性。3AF型法兰松套补偿接头AF型法兰式松套补偿接头又称作法兰松套补偿接头、法兰式松套伸缩节。AF型法兰式松套补偿接头是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移，而不能承受压力推力的补偿接头。AF型法兰式松套补偿接头工作原理：法兰式松套补偿...
