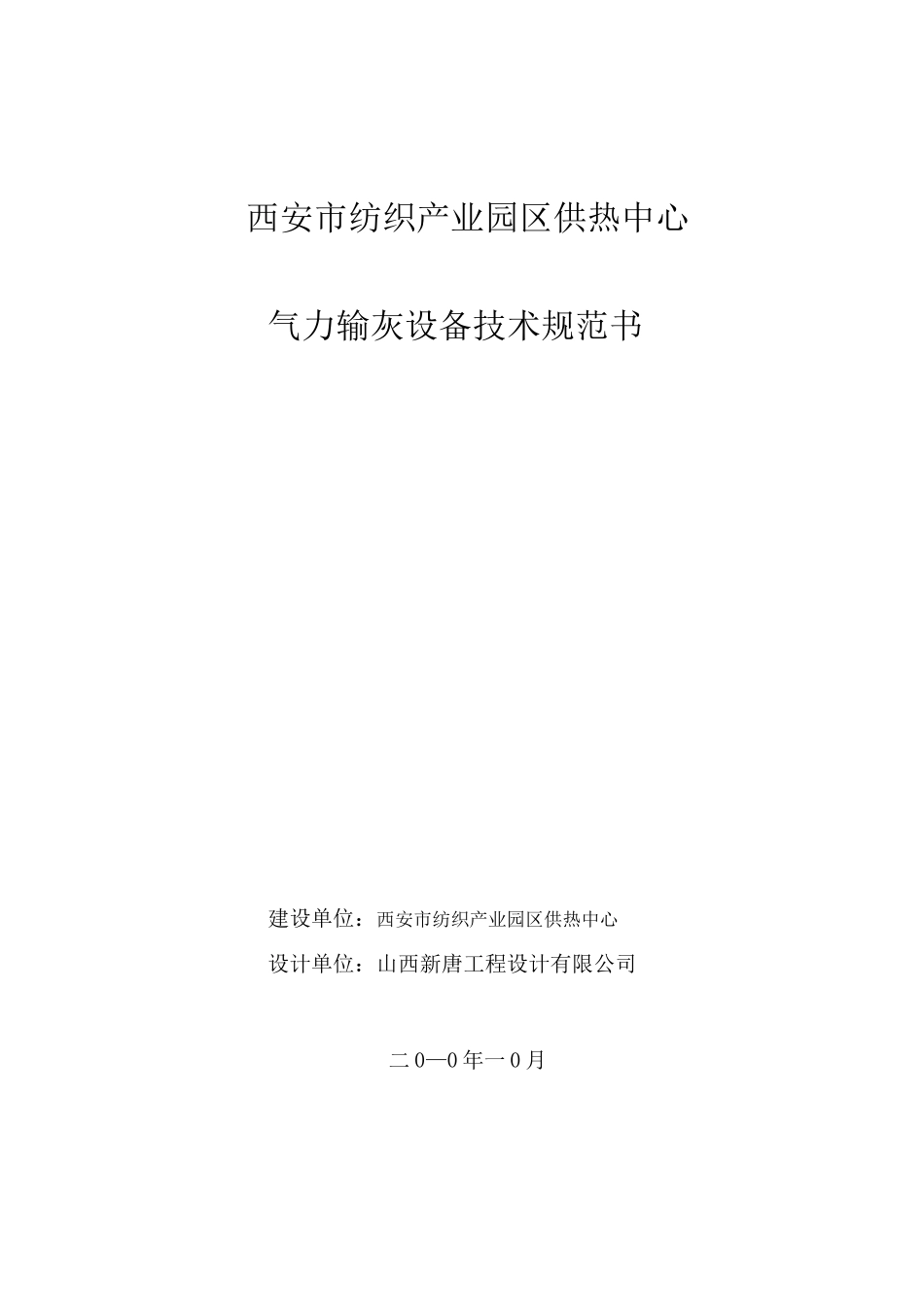

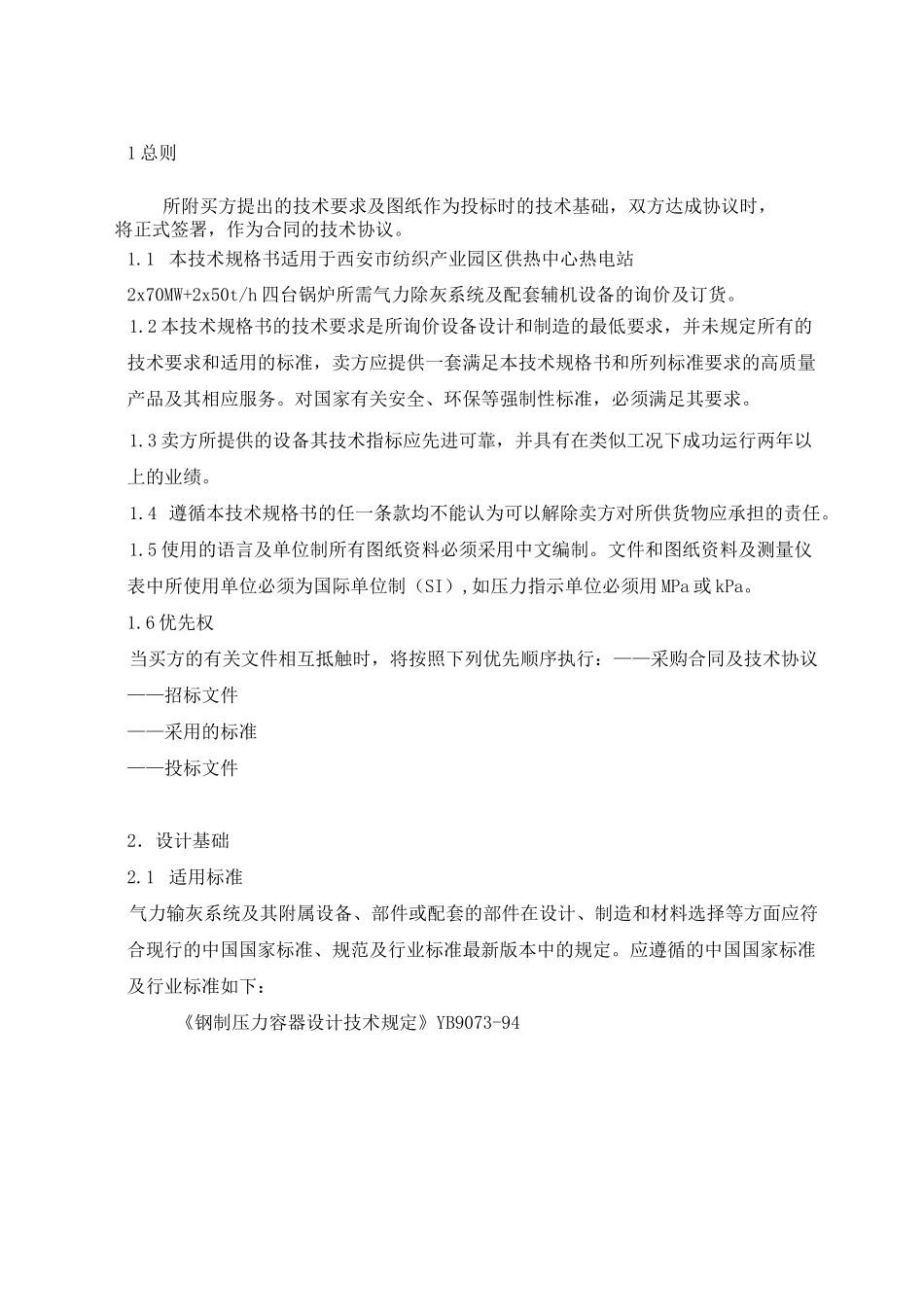

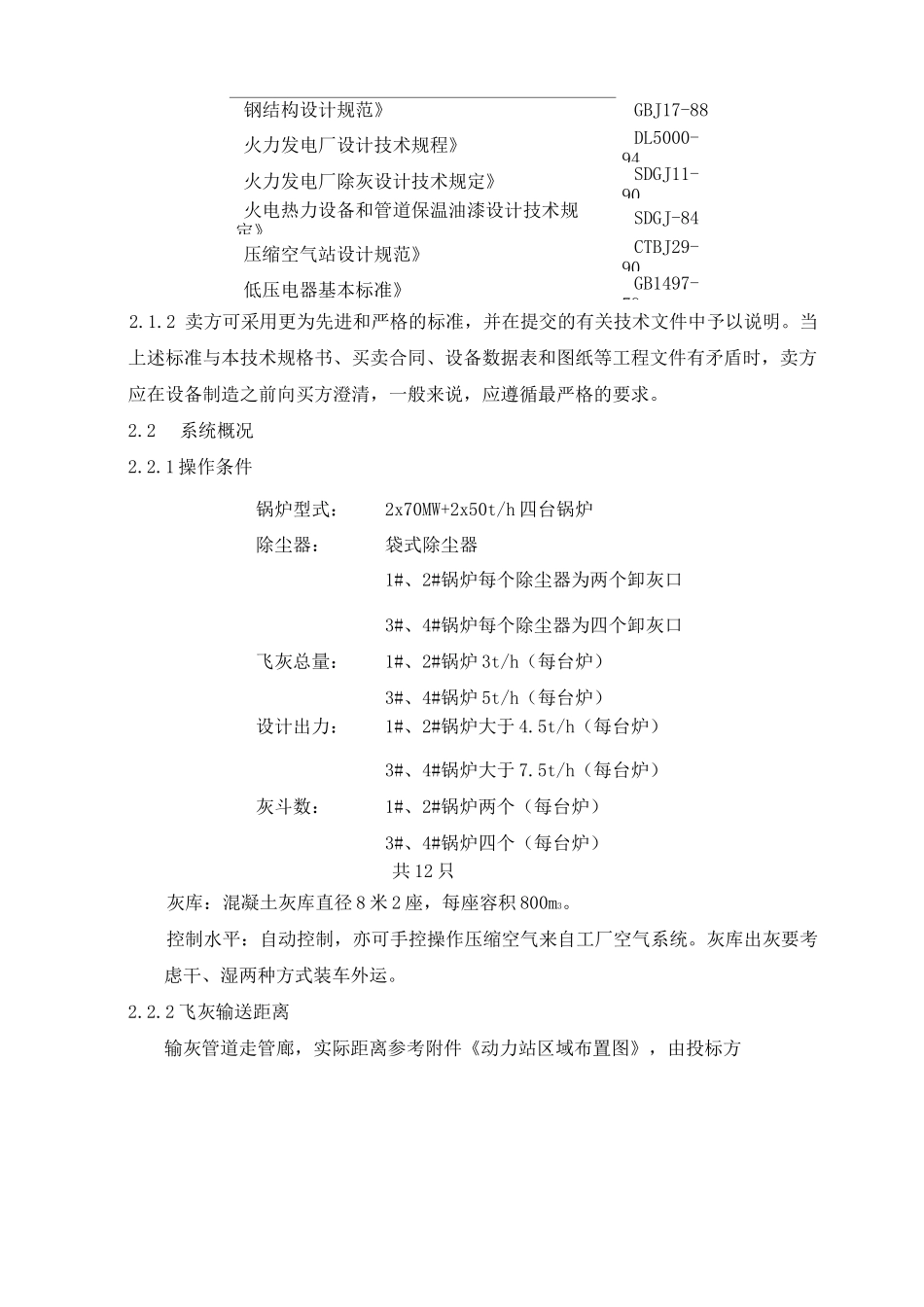

西安市纺织产业园区供热中心气力输灰设备技术规范书建设单位：西安市纺织产业园区供热中心设计单位：山西新唐工程设计有限公司二0—0年一0月1总则所附买方提出的技术要求及图纸作为投标时的技术基础，双方达成协议时，将正式签署，作为合同的技术协议。1.1本技术规格书适用于西安市纺织产业园区供热中心热电站2x70MW+2x50t/h四台锅炉所需气力除灰系统及配套辅机设备的询价及订货。1.2本技术规格书的技术要求是所询价设备设计和制造的最低要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规格书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3卖方所提供的设备其技术指标应先进可靠，并具有在类似工况下成功运行两年以上的业绩。1.4遵循本技术规格书的任一条款均不能认为可以解除卖方对所供货物应承担的责任。1.5使用的语言及单位制所有图纸资料必须采用中文编制。文件和图纸资料及测量仪表中所使用单位必须为国际单位制（SI）,如压力指示单位必须用MPa或kPa。1.6优先权当买方的有关文件相互抵触时，将按照下列优先顺序执行：——采购合同及技术协议——招标文件——采用的标准——投标文件2．设计基础2.1适用标准气力输灰系统及其附属设备、部件或配套的部件在设计、制造和材料选择等方面应符合现行的中国国家标准、规范及行业标准最新版本中的规定。应遵循的中国国家标准及行业标准如下：《钢制压力容器设计技术规定》YB9073-94钢结构设计规范》GBJ17-88火力发电厂设计技术规程》DL5000-94火力发电厂除灰设计技术规定》SDGJ11-90火电热力设备和管道保温油漆设计技术规定》SDGJ-84压缩空气站设计规范》CTBJ29-90低压电器基本标准》GB1497-792.1.2卖方可采用更为先进和严格的标准，并在提交的有关技术文件中予以说明。当上述标准与本技术规格书、买卖合同、设备数据表和图纸等工程文件有矛盾时，卖方应在设备制造之前向买方澄清，一般来说，应遵循最严格的要求。2.2系统概况2.2.1操作条件锅炉型式：2x70MW+2x50t/h四台锅炉除尘器：袋式除尘器1#、2#锅炉每个除尘器为两个卸灰口3#、4#锅炉每个除尘器为四个卸灰口飞灰总量：1#、2#锅炉3t/h（每台炉）3#、4#锅炉5t/h（每台炉）设计出力：1#、2#锅炉大于4.5t/h（每台炉）3#、4#锅炉大于7.5t/h（每台炉）灰斗数：1#、2#锅炉两个（每台炉）3#、4#锅炉四个（每台炉）共12只灰库：混凝土灰库直径8米2座，每座容积800m3。控制水平：自动控制，亦可手控操作压缩空气来自工厂空气系统。灰库出灰要考虑干、湿两种方式装车外运。2.2.2飞灰输送距离输灰管道走管廊，实际距离参考附件《动力站区域布置图》，由投标方14.4°C26.8°C-0.4C42.3C-15.5C60%70%50%99.6kPaA100.57kPaA98.35kPaA2.8m/s24m/s北南0.43kN/m224m/s0.43kN/m2667.4mm249.5mm1949.4mm180mm计算。2.3现场环境和公用工程条件2.3.1现场环境1、气温年平均气温月平均最高温度月平均最低温度极端最高气温极端最低气温2、湿度年平均相对湿度夏季平均相对湿度冬季平均相对湿度3、压力年平均压力极端最高海平面压力极端最低海平面压力4、风年平均风速年最大风速冬季主风向频率夏季主风向频率最大风压30年中一次10分钟内平均最高风速设计风压5、雨/雪/蒸发年平均降雨量最大日降雨量年平均蒸发量最大积雪深度0.4kN/m2350mm8度(地震加速度0.2g)雪压最大冻土厚度6、地震地震烈度2.3.2公用工程条件1、循环冷却水上水压力，Mpag0.4上水温度，。c32回水压力，Mpag0.2回水温度，c42污垢阻力，(m2)*(0C)/W3.44X10-4PH(25°C时)7.5-9.0硬度，mg/l<850氯(Cl-)，mg/l<150有机磷，ppm5-10浊度，ppm<102、工厂空气温度常温压力(Mpag)0.50露点C,0.8Mpa下-40空气用量和要求由投标方在投标文件中详细列出3、电10KV电源10KV(±5%)，50Hz(±1%)・3相3线，无中性点接地380V电源380/220V(±5%)，50Hz(±1%)・3相4线，中性点接地事故电源380/220V(±5%)，50Hz(±3%)・3相4线，中性点接地3技术要求3.1仓泵系统3.1.1系统出力：按24t/h设计3.1.2设计灰气比：三30kg灰/kg气3.1.3设计流速：输料出口流速W4m/s,终端流速W15m/s。3.1.4仓泵型式：流态...
