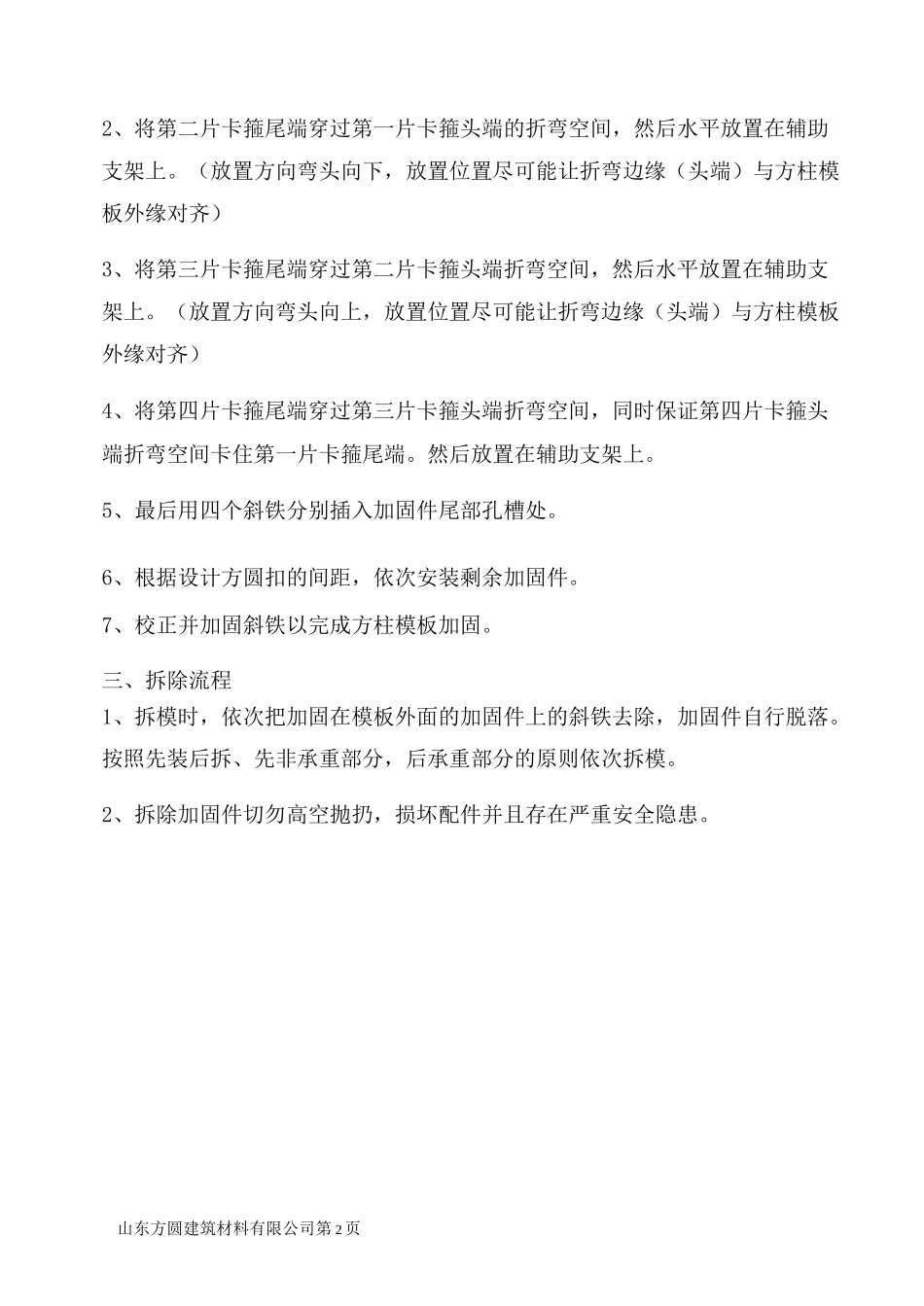

山东方圆建筑材料有限公司方圆扣专项施工方案2018年1月22日山东方圆建筑材料有限公司第2页方圆扣施工方案一、产品说明1、产品用途：用于柱模板加固。2、产品图示：产品组成：固定斜铁、加固件二部分组成。二、安装流程图纸中框架柱有三种型号，以柱高7米为例如下表:序号框架柱型号/尺寸柱底部(0-4m)卡箍间距/套数柱上部(4-7m)卡箍间距/套数首个卡箍离地间距备注1KZ1(1000*1000)300mm/13套350mm/8套150mm2KZ2(800*800)350mm/11套400mm/8套150mm3KZ3(600*600)350mm/11套400mm/8套150mm1、先将一片加固件水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）山东方圆建筑材料有限公司第2页2、将第二片卡箍尾端穿过第一片卡箍头端的折弯空间，然后水平放置在辅助支架上。（放置方向弯头向下，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）3、将第三片卡箍尾端穿过第二片卡箍头端折弯空间，然后水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）4、将第四片卡箍尾端穿过第三片卡箍头端折弯空间，同时保证第四片卡箍头端折弯空间卡住第一片卡箍尾端。然后放置在辅助支架上。5、最后用四个斜铁分别插入加固件尾部孔槽处。6、根据设计方圆扣的间距，依次安装剩余加固件。7、校正并加固斜铁以完成方柱模板加固。三、拆除流程1、拆模时，依次把加固在模板外面的加固件上的斜铁去除，加固件自行脱落。按照先装后拆、先非承重部分，后承重部分的原则依次拆模。2、拆除加固件切勿高空抛扔，损坏配件并且存在严重安全隐患。方圆扣专项施工方案山东方圆建筑材料有限公司第4页万圆模具PANGYUANUOA.G四、质量标准现浇结构模板安装的允许偏差见下表:模板安装技术要求n:&I檸兵方圆扣专项施工方案"TMJPANGYUANMOJLD山东方圆建筑材料有限公司第5页1、当柱高度上由两节拼成时，模板的上下链接处的两块模板需要错开安装,错位安装可以保证方柱体的垂直性和整体性。模板长短上下错位插接，增加模板稳定性，柱体成型美观。2、方柱上下模板接缝位置应设一道加固件，保证模板的整体性；3、框柱进行混凝土浇筑时，柱高在六米以内时，可以一次加固，浇筑时注意控制浇筑速度，分次浇筑（中间有停顿时间）；柱高大于六米时，建议两次加固两次浇筑。4、柱模背楞方木必须大小均匀尺寸一致，确保柱模板平整度垂直度满足要求。5、保证加固件的水平放置；注意加固件的放置顺序以及加固件弯起的方向。六、方圆扣间距参数表第四部分方圆扣卡箍间距方圆扣专项施工方案山东方圆建筑材料有限公司第6页
