人行道透水砖施工工艺标准VIP免费

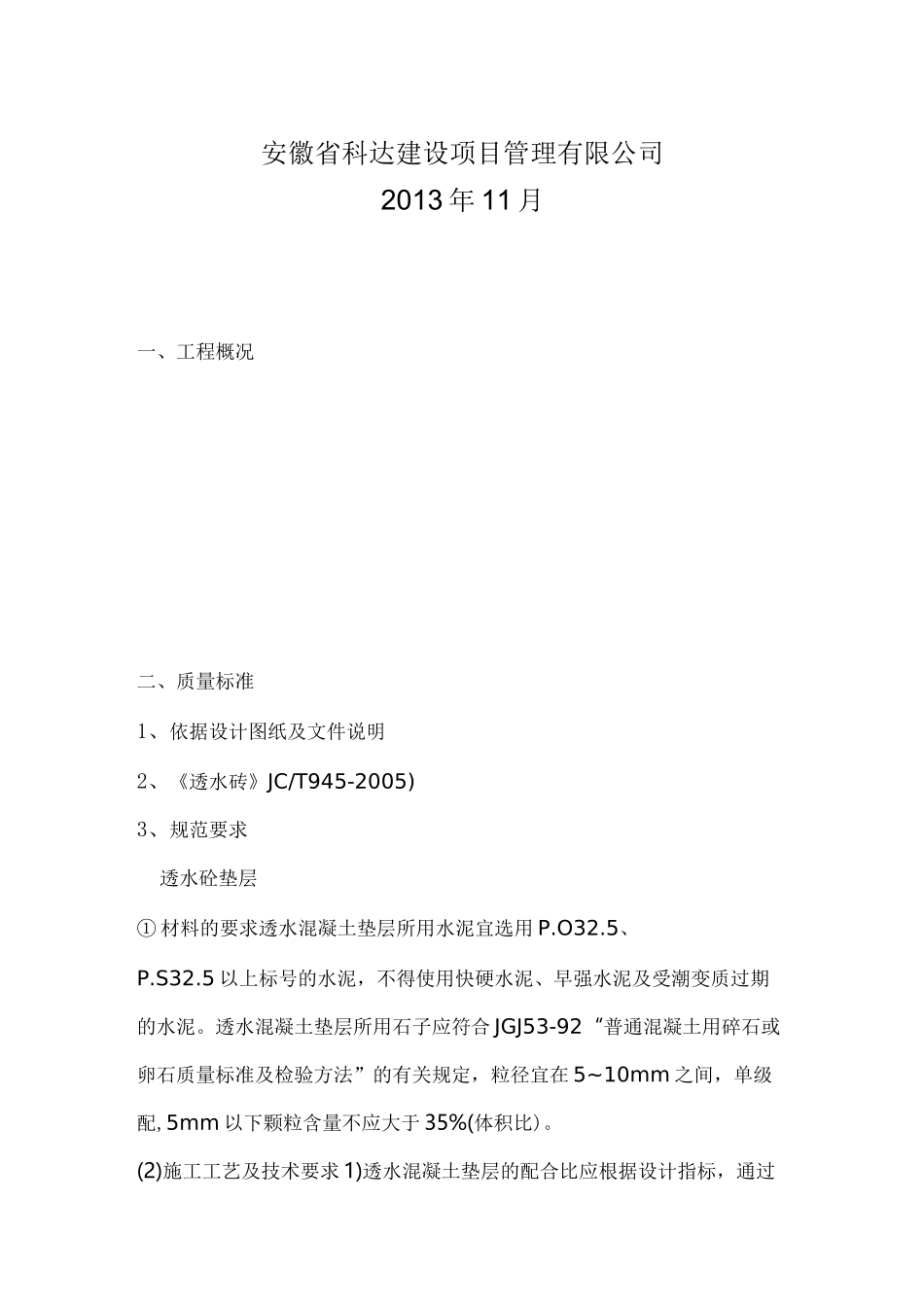

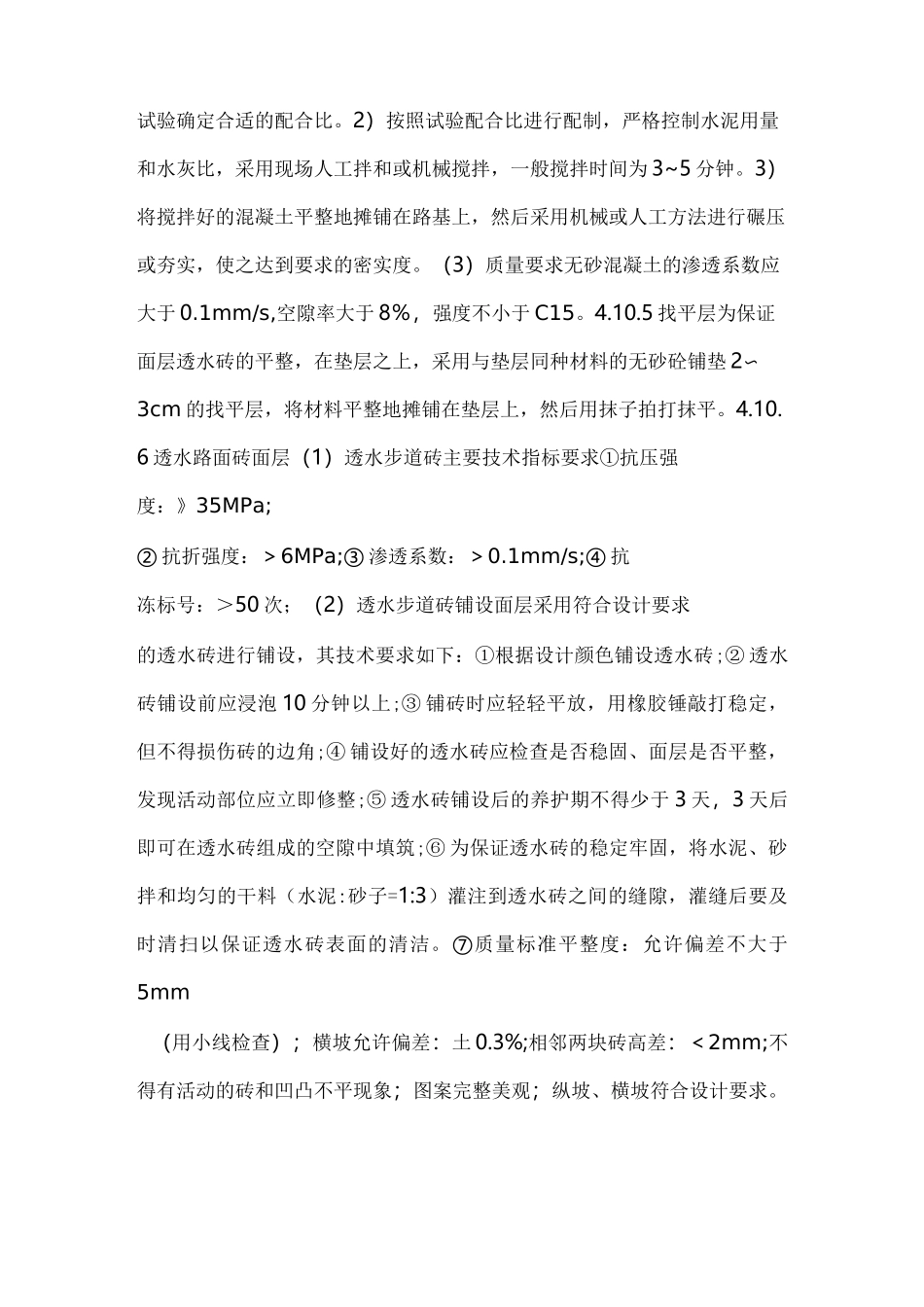

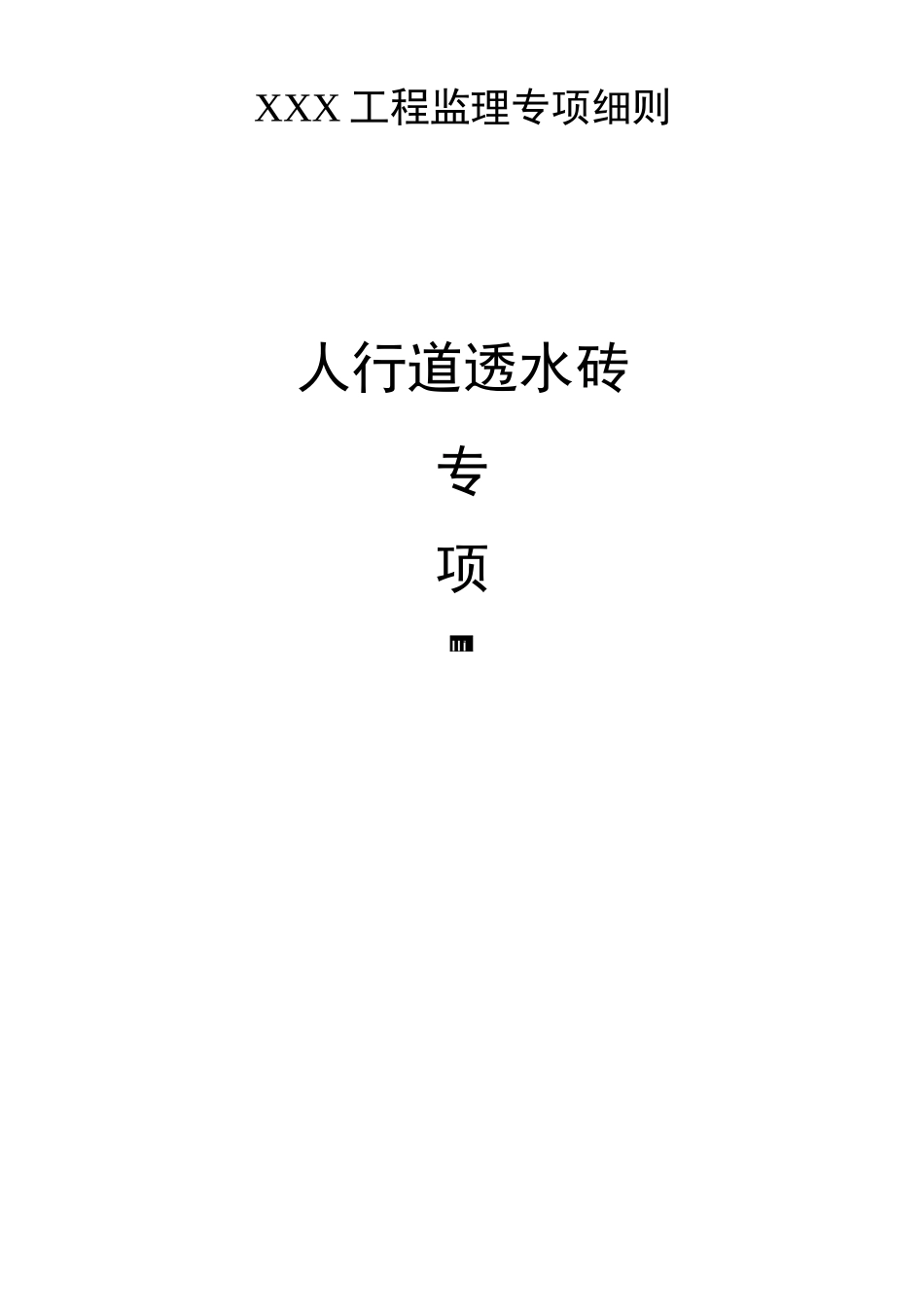

IIIXXX工程监理专项细则人行道透水砖专项监安徽省科达建设项目管理有限公司2013年11月一、工程概况二、质量标准1、依据设计图纸及文件说明2、《透水砖》JC/T945-2005)3、规范要求透水砼垫层①材料的要求透水混凝土垫层所用水泥宜选用P.O32.5、P.S32.5以上标号的水泥，不得使用快硬水泥、早强水泥及受潮变质过期的水泥。透水混凝土垫层所用石子应符合JGJ53-92“普通混凝土用碎石或卵石质量标准及检验方法”的有关规定，粒径宜在5~10mm之间，单级配,5mm以下颗粒含量不应大于35%(体积比)。(2)施工工艺及技术要求1)透水混凝土垫层的配合比应根据设计指标，通过试验确定合适的配合比。2）按照试验配合比进行配制，严格控制水泥用量和水灰比，采用现场人工拌和或机械搅拌，一般搅拌时间为3~5分钟。3）将搅拌好的混凝土平整地摊铺在路基上，然后采用机械或人工方法进行碾压或夯实，使之达到要求的密实度。（3）质量要求无砂混凝土的渗透系数应大于0.1mm/s,空隙率大于8％，强度不小于C15。4.10.5找平层为保证面层透水砖的平整，在垫层之上，采用与垫层同种材料的无砂砼铺垫2〜3cm的找平层，将材料平整地摊铺在垫层上，然后用抹子拍打抹平。4.10.6透水路面砖面层（1）透水步道砖主要技术指标要求①抗压强度：》35MPa;②抗折强度：＞6MPa;③渗透系数：＞0.1mm/s;④抗冻标号：＞50次；（2）透水步道砖铺设面层采用符合设计要求的透水砖进行铺设，其技术要求如下：①根据设计颜色铺设透水砖;②透水砖铺设前应浸泡10分钟以上;③铺砖时应轻轻平放，用橡胶锤敲打稳定，但不得损伤砖的边角;④铺设好的透水砖应检查是否稳固、面层是否平整，发现活动部位应立即修整;⑤透水砖铺设后的养护期不得少于3天，3天后即可在透水砖组成的空隙中填筑;⑥为保证透水砖的稳定牢固，将水泥、砂拌和均匀的干料（水泥:砂子=1:3）灌注到透水砖之间的缝隙，灌缝后要及时清扫以保证透水砖表面的清洁。⑦质量标准平整度：允许偏差不大于5mm（用小线检查）；横坡允许偏差：土0.3%;相邻两块砖高差：＜2mm;不得有活动的砖和凹凸不平现象；图案完整美观；纵坡、横坡符合设计要求。三、施工方案及过程控制1．首先根据设计图纸进行人行道的定位及高程标定，对基层表面进行复查，不符合要求的应进行修整。路面砖基准点和基准线的设定，根据铺筑平面设计图，在路缘石边应设定路面砖基准点。通过路面砖基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角为0°或45°。设置两个及以上路面砖基准点同时铺筑路面砖时，根据工程规模及路面砖块形尺寸，设间距为5〜10m的纵横平行路面砖基准线。2.按标高及中、边的纵横挂线，以挂线为依据铺砌。3.铺砌人行道砖时，先铺一层2cmM10水泥砂浆进行调平，再进行铺砌透水砖。4.试拼和试排：铺设前对每一块透水砖，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验砖与砖之间的缝隙，核对砖块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。5•砂浆：（厚度为2cm，强度为M10）按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线2~3mm。6.在透水砖试铺时，放在铺贴位置上的砖块对好纵横缝后用胶制锤轻轻敲击板块中间，使砂浆振密实，锤到铺贴高度。砖块试铺合格后，翻开砖块，检查砂浆结合层是否平整、密实。增补砂浆，然后将板块轻轻地对准原位放下，用橡皮锤轻击放于板块上的木垫板使板平实，根据水平线用水平尺找平，接着向两侧和后退方向顺序铺贴。铺装时随时检查，如发现有空隙，应将透水砖掀起用砂浆补实后再进行铺设7.在铺砌盲道时遵循以下原则：（1）、行进盲道砌块与提示盲道砌块不得混用。（2）、盲道尽量避开树池、检查井、杆线等障碍物。（3）、路口处盲道铺设为无障碍形式（即三面坡流向于路面）。人行道铺装必须设置安全警示牌标志，施工人员必须使用安全防护用具、佩戴安全帽，确保安全施工。8•覆盖养护：灌浆擦缝完24h后，应用土工布或干净的细砂覆盖，喷水养护不少于7d。四、质量保证措施1、严格控制透水砖、铺筑砂浆等原材料质量及...
