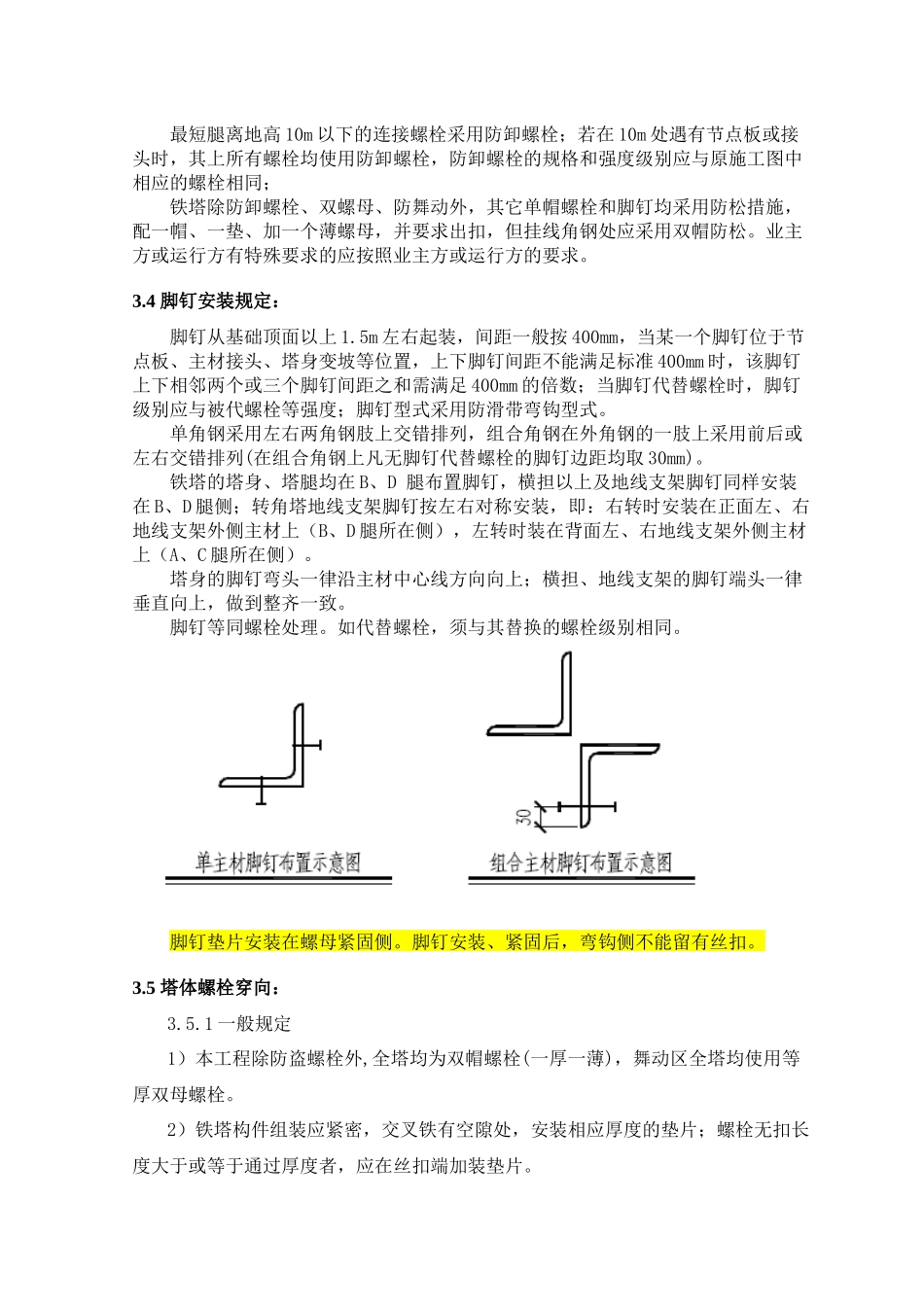

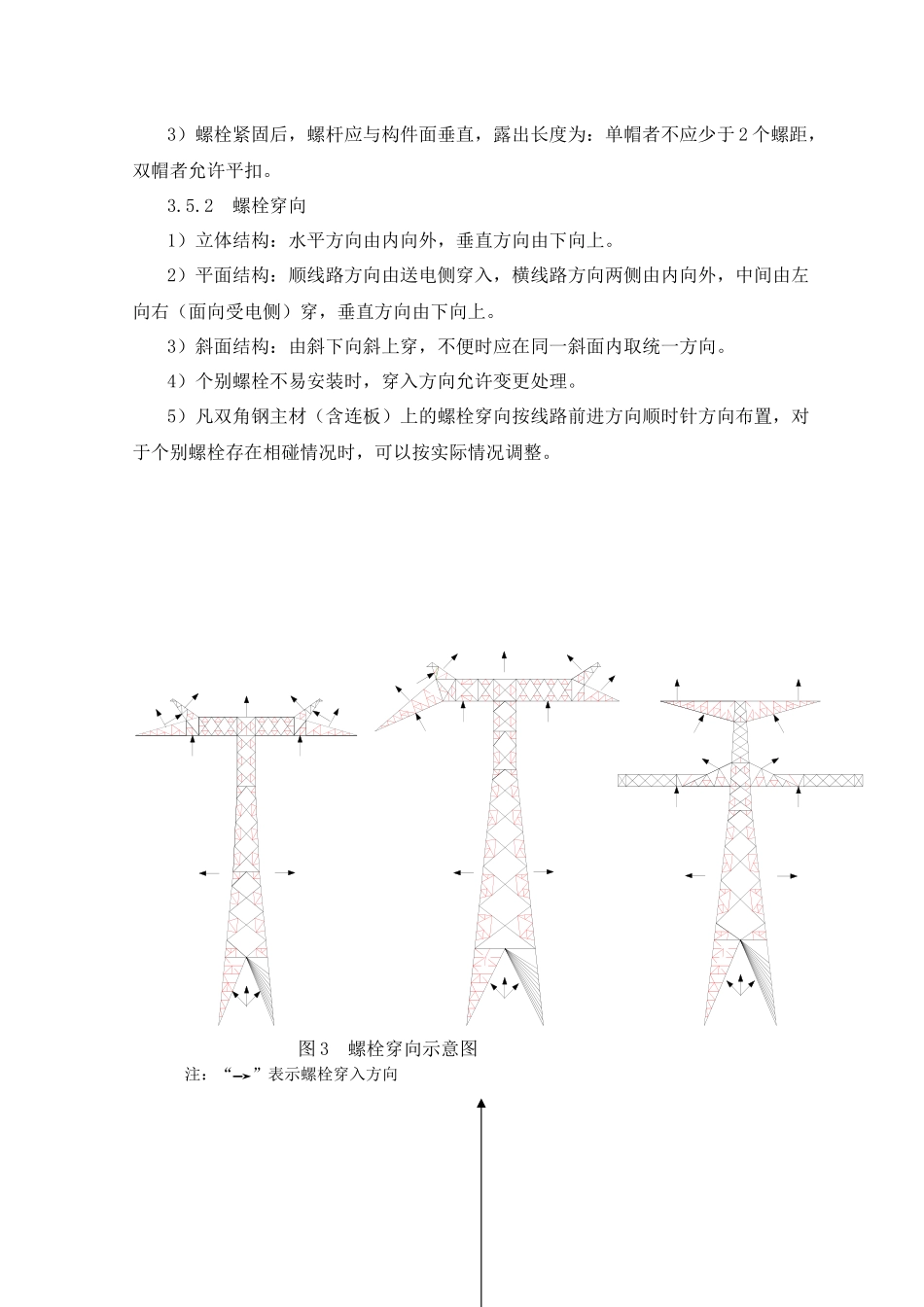

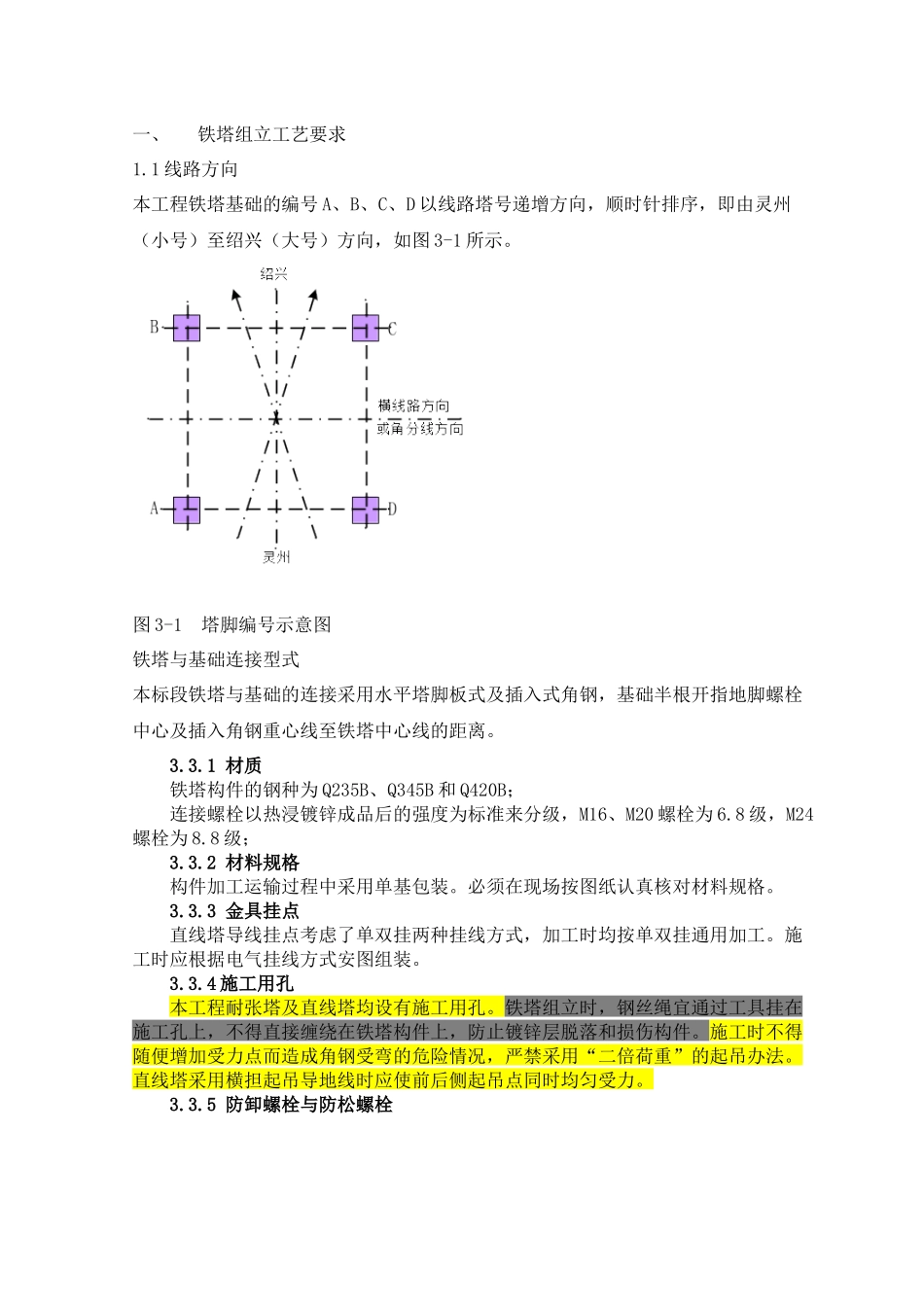

一、铁塔组立工艺要求1.1线路方向本工程铁塔基础的编号A、B、C、D以线路塔号递增方向，顺时针排序，即由灵州（小号）至绍兴（大号）方向，如图3-1所示。图3-1塔脚编号示意图铁塔与基础连接型式本标段铁塔与基础的连接采用水平塔脚板式及插入式角钢，基础半根开指地脚螺栓中心及插入角钢重心线至铁塔中心线的距离。3.3.1材质铁塔构件的钢种为Q235B、Q345B和Q420B；连接螺栓以热浸镀锌成品后的强度为标准来分级，M16、M20螺栓为6.8级，M24螺栓为8.8级；3.3.2材料规格构件加工运输过程中采用单基包装。必须在现场按图纸认真核对材料规格。3.3.3金具挂点直线塔导线挂点考虑了单双挂两种挂线方式，加工时均按单双挂通用加工。施工时应根据电气挂线方式安图组装。3.3.4施工用孔本工程耐张塔及直线塔均设有施工用孔。铁塔组立时，钢丝绳宜通过工具挂在施工孔上，不得直接缠绕在铁塔构件上，防止镀锌层脱落和损伤构件。施工时不得随便增加受力点而造成角钢受弯的危险情况，严禁采用“二倍荷重”的起吊办法。直线塔采用横担起吊导地线时应使前后侧起吊点同时均匀受力。3.3.5防卸螺栓与防松螺栓最短腿离地高10m以下的连接螺栓采用防卸螺栓；若在10m处遇有节点板或接头时，其上所有螺栓均使用防卸螺栓，防卸螺栓的规格和强度级别应与原施工图中相应的螺栓相同；铁塔除防卸螺栓、双螺母、防舞动外，其它单帽螺栓和脚钉均采用防松措施，配一帽、一垫、加一个薄螺母，并要求出扣，但挂线角钢处应采用双帽防松。业主方或运行方有特殊要求的应按照业主方或运行方的要求。3.4脚钉安装规定：脚钉从基础顶面以上1.5m左右起装，间距一般按400mm，当某一个脚钉位于节点板、主材接头、塔身变坡等位置，上下脚钉间距不能满足标准400mm时，该脚钉上下相邻两个或三个脚钉间距之和需满足400mm的倍数；当脚钉代替螺栓时，脚钉级别应与被代螺栓等强度；脚钉型式采用防滑带弯钩型式。单角钢采用左右两角钢肢上交错排列，组合角钢在外角钢的一肢上采用前后或左右交错排列(在组合角钢上凡无脚钉代替螺栓的脚钉边距均取30mm)。铁塔的塔身、塔腿均在B、D腿布置脚钉，横担以上及地线支架脚钉同样安装在B、D腿侧；转角塔地线支架脚钉按左右对称安装，即：右转时安装在正面左、右地线支架外侧主材上（B、D腿所在侧），左转时装在背面左、右地线支架外侧主材上（A、C腿所在侧）。塔身的脚钉弯头一律沿主材中心线方向向上；横担、地线支架的脚钉端头一律垂直向上，做到整齐一致。脚钉等同螺栓处理。如代替螺栓，须与其替换的螺栓级别相同。脚钉垫片安装在螺母紧固侧。脚钉安装、紧固后，弯钩侧不能留有丝扣。3.5塔体螺栓穿向：3.5.1一般规定1）本工程除防盗螺栓外,全塔均为双帽螺栓(一厚一薄)，舞动区全塔均使用等厚双母螺栓。2）铁塔构件组装应紧密，交叉铁有空隙处，安装相应厚度的垫片；螺栓无扣长度大于或等于通过厚度者，应在丝扣端加装垫片。3）螺栓紧固后，螺杆应与构件面垂直，露出长度为：单帽者不应少于2个螺距，双帽者允许平扣。3.5.2螺栓穿向1）立体结构：水平方向由内向外，垂直方向由下向上。2）平面结构：顺线路方向由送电侧穿入，横线路方向两侧由内向外，中间由左向右（面向受电侧）穿，垂直方向由下向上。3）斜面结构：由斜下向斜上穿，不便时应在同一斜面内取统一方向。4）个别螺栓不易安装时，穿入方向允许变更处理。5）凡双角钢主材（含连板）上的螺栓穿向按线路前进方向顺时针方向布置，对于个别螺栓存在相碰情况时，可以按实际情况调整。图3螺栓穿向示意图注：“”表示螺栓穿入方向3.6螺栓紧固要求：螺栓紧固标准1）铁塔螺栓应逐个紧固，螺杆与螺母的螺纹不应用滑牙或棱角磨损的现象发生，否则应更换螺栓。螺栓扭矩值不应小于下表值。螺栓规格扭矩值（N·cm）6.88.8M1680000/M20160000/M24/2500002）双帽中的第一个螺母按扭矩要求紧固，第二个则紧固即可。在紧固第二个螺母时，前一个螺母要用扳手止动。3）为保护塔材镀锌层，所有螺母与塔材连接处均应加装相应规格的垫片。3.7接地孔本工程各塔型四腿均需开设2个接地孔(孔径Ф17.5mm),孔间距60mm。座板式：接地孔距角钢肢边25mm，座板式最下接地孔...
