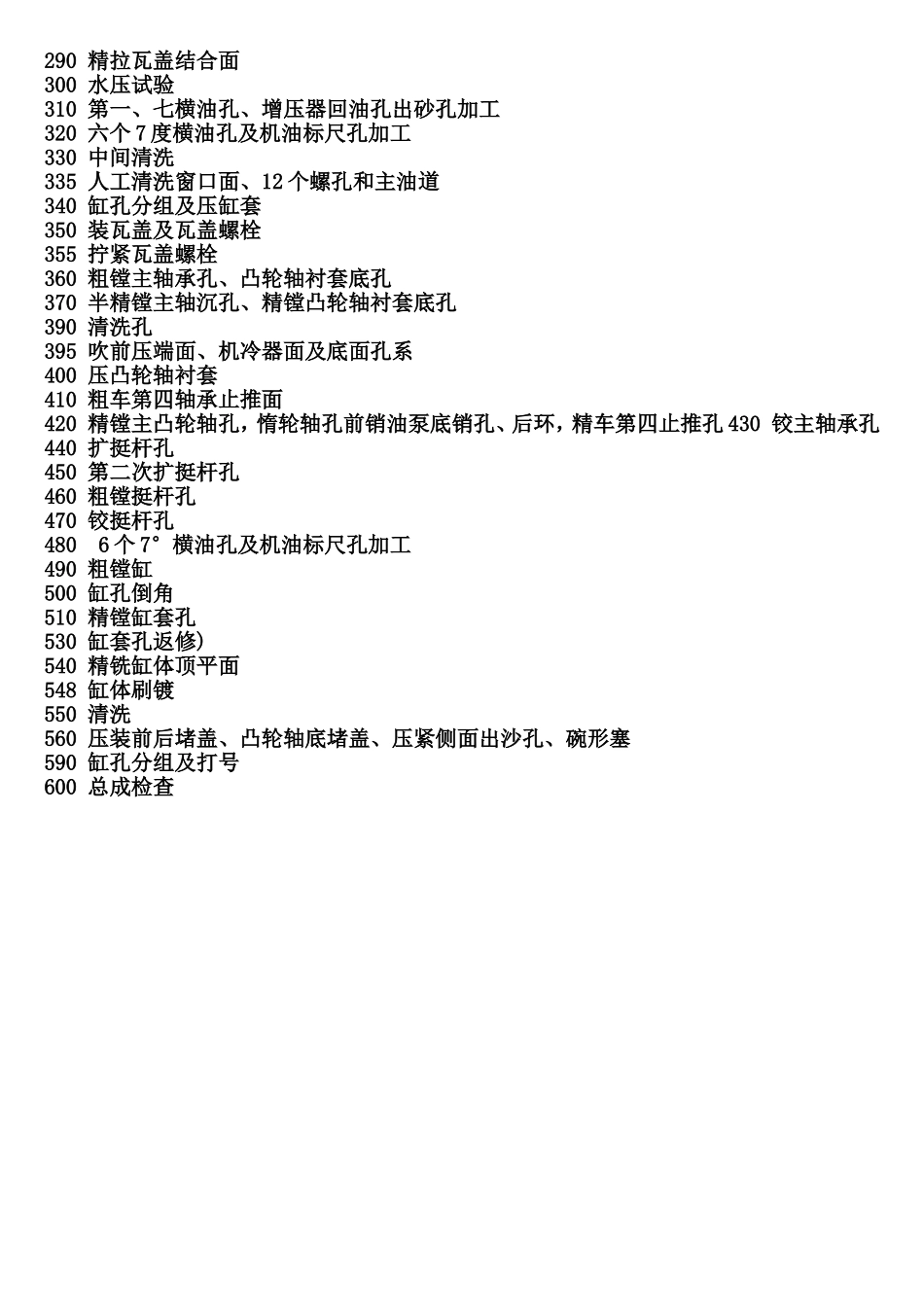

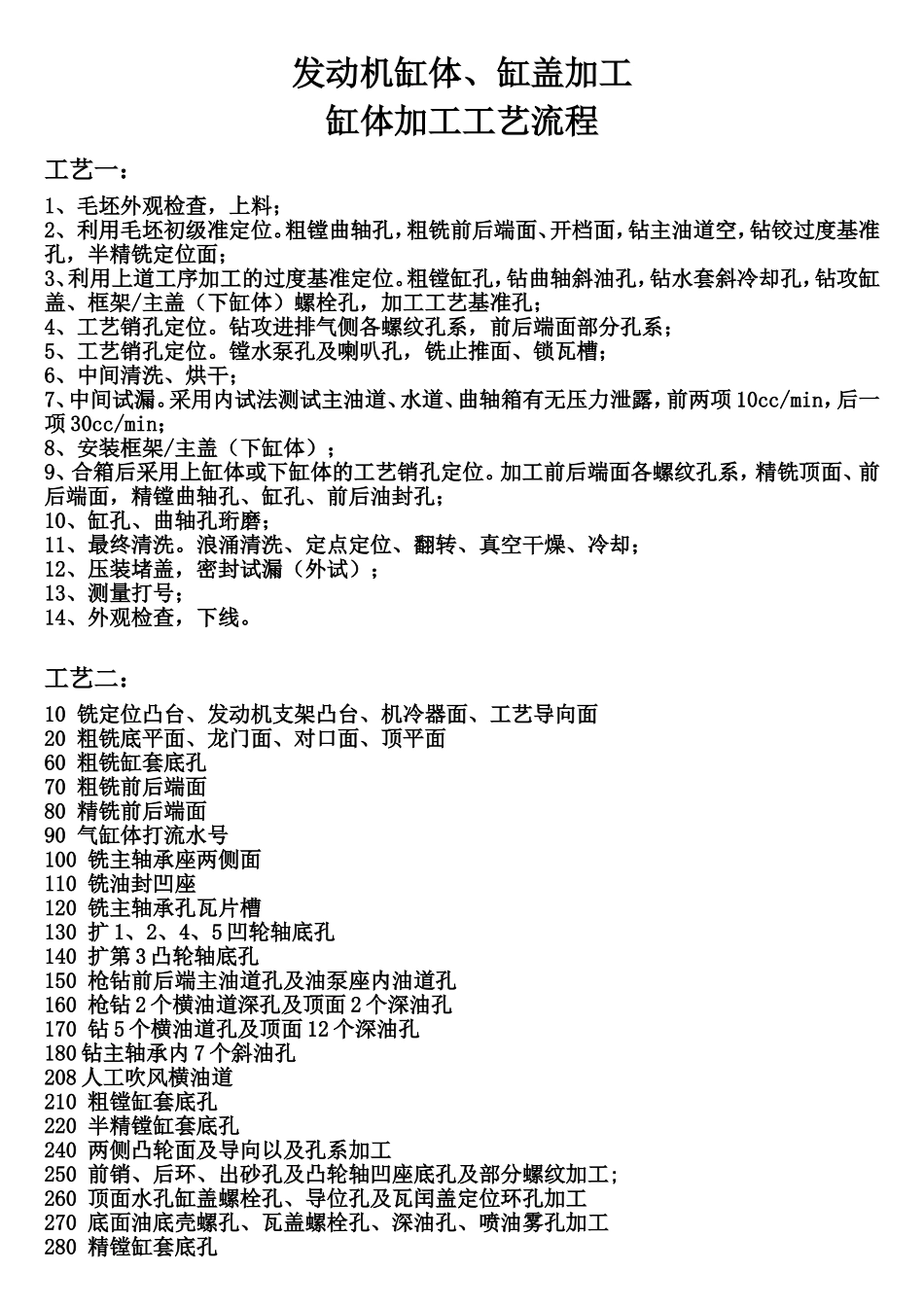

发动机缸体、缸盖加工缸体加工工艺流程工艺一:1、毛坯外观检查,上料;2、利用毛坯初级准定位。粗镗曲轴孔,粗铣前后端面、开档面,钻主油道空,钻铰过度基准孔,半精铣定位面;3、利用上道工序加工的过度基准定位。粗镗缸孔,钻曲轴斜油孔,钻水套斜冷却孔,钻攻缸盖、框架/主盖(下缸体)螺栓孔,加工工艺基准孔;4、工艺销孔定位。钻攻进排气侧各螺纹孔系,前后端面部分孔系;5、工艺销孔定位。镗水泵孔及喇叭孔,铣止推面、锁瓦槽;6、中间清洗、烘干;7、中间试漏。采用内试法测试主油道、水道、曲轴箱有无压力泄露,前两项10cc/min,后一项30cc/min;8、安装框架/主盖(下缸体);9、合箱后采用上缸体或下缸体的工艺销孔定位。加工前后端面各螺纹孔系,精铣顶面、前后端面,精镗曲轴孔、缸孔、前后油封孔;10、缸孔、曲轴孔珩磨;11、最终清洗。浪涌清洗、定点定位、翻转、真空干燥、冷却;12、压装堵盖,密封试漏(外试);13、测量打号;14、外观检查,下线。工艺二:10铣定位凸台、发动机支架凸台、机冷器面、工艺导向面20粗铣底平面、龙门面、对口面、顶平面60粗铣缸套底孔70粗铣前后端面80精铣前后端面90气缸体打流水号100铣主轴承座两侧面110铣油封凹座120铣主轴承孔瓦片槽130扩1、2、4、5凹轮轴底孔140扩第3凸轮轴底孔150枪钻前后端主油道孔及油泵座内油道孔160枪钻2个横油道深孔及顶面2个深油孔170钻5个横油道孔及顶面12个深油孔180钻主轴承内7个斜油孔208人工吹风横油道210粗镗缸套底孔220半精镗缸套底孔240两侧凸轮面及导向以及孔系加工250前销、后环、出砂孔及凸轮轴凹座底孔及部分螺纹加工;260顶面水孔缸盖螺栓孔、导位孔及瓦闰盖定位环孔加工270底面油底壳螺孔、瓦盖螺栓孔、深油孔、喷油雾孔加工280精镗缸套底孔290精拉瓦盖结合面300水压试验310第一、七横油孔、增压器回油孔出砂孔加工320六个7度横油孔及机油标尺孔加工330中间清洗335人工清洗窗口面、12个螺孔和主油道340缸孔分组及压缸套350装瓦盖及瓦盖螺栓355拧紧瓦盖螺栓360粗镗主轴承孔、凸轮轴衬套底孔370半精镗主轴沉孔、精镗凸轮轴衬套底孔390清洗孔395吹前压端面、机冷器面及底面孔系400压凸轮轴衬套410粗车第四轴承止推面420精镗主凸轮轴孔,惰轮轴孔前销油泵底销孔、后环,精车第四止推孔430铰主轴承孔440扩挺杆孔450第二次扩挺杆孔460粗镗挺杆孔470铰挺杆孔4806个7°横油孔及机油标尺孔加工490粗镗缸500缸孔倒角510精镗缸套孔530缸套孔返修)540精铣缸体顶平面548缸体刷镀550清洗560压装前后堵盖、凸轮轴底堵盖、压紧侧面出沙孔、碗形塞590缸孔分组及打号600总成检查
