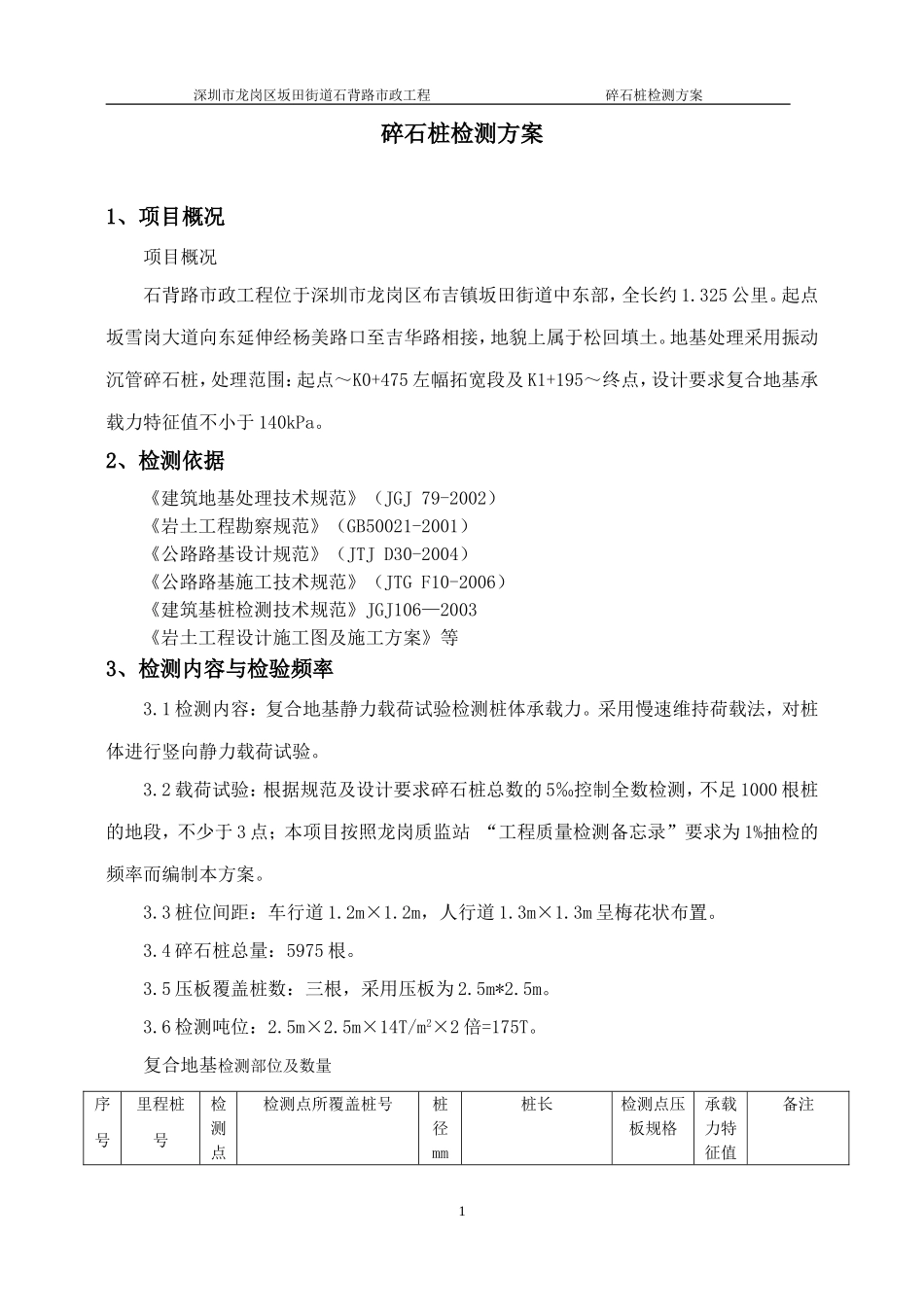

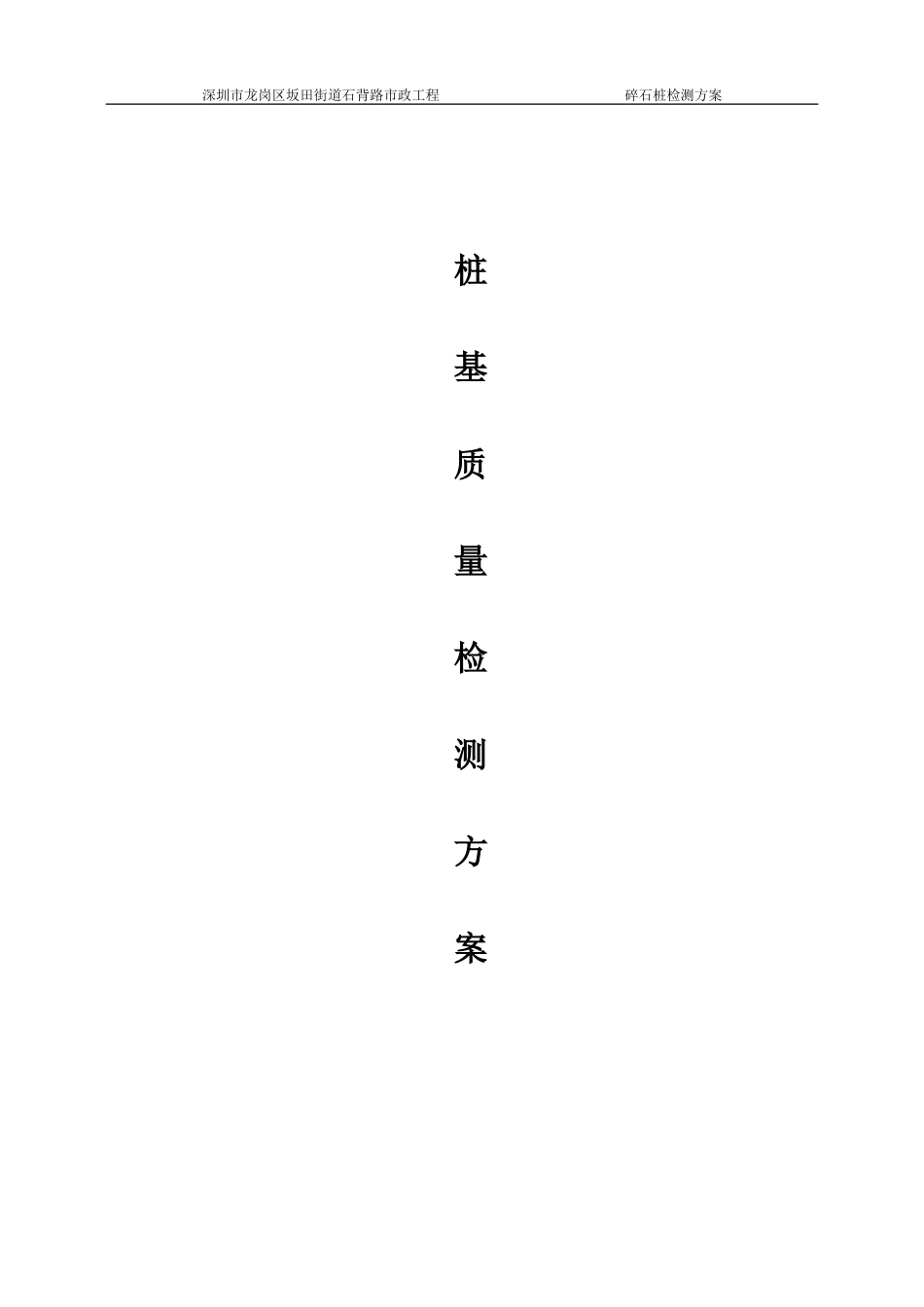

深圳市龙岗区坂田街道石背路市政工程碎石桩检测方案桩基质量检测方案深圳市龙岗区坂田街道石背路市政工程碎石桩检测方案厦门中联建设工程有限公司年月日2深圳市龙岗区坂田街道石背路市政工程碎石桩检测方案碎石桩检测方案1、项目概况项目概况石背路市政工程位于深圳市龙岗区布吉镇坂田街道中东部，全长约1.325公里。起点坂雪岗大道向东延伸经杨美路口至吉华路相接，地貌上属于松回填土。地基处理采用振动沉管碎石桩，处理范围：起点～K0+475左幅拓宽段及K1+195～终点，设计要求复合地基承载力特征值不小于140kPa。2、检测依据《建筑地基处理技术规范》（JGJ79-2002）《岩土工程勘察规范》（GB50021-2001）《公路路基设计规范》（JTJD30-2004）《公路路基施工技术规范》（JTGF10-2006）《建筑基桩检测技术规范》JGJ106—2003《岩土工程设计施工图及施工方案》等3、检测内容与检验频率3.1检测内容：复合地基静力载荷试验检测桩体承载力。采用慢速维持荷载法，对桩体进行竖向静力载荷试验。3.2载荷试验：根据规范及设计要求碎石桩总数的5‰控制全数检测，不足1000根桩的地段，不少于3点；本项目按照龙岗质监站“工程质量检测备忘录”要求为1%抽检的频率而编制本方案。3.3桩位间距：车行道1.2m×1.2m，人行道1.3m×1.3m呈梅花状布置。3.4碎石桩总量：5975根。3.5压板覆盖桩数：三根，采用压板为2.5m*2.5m。3.6检测吨位：2.5m×2.5m×14T/m2×2倍=175T。复合地基检测部位及数量序号里程桩号检测点检测点所覆盖桩号桩径mm桩长检测点压板规格承载力特征值备注1深圳市龙岗区坂田街道石背路市政工程碎石桩检测方案号kPa1K0+0301B-26、B-27、B-285009.545～9.5642.5*2.5m140左幅车行道2K0+0902A-221、A-224、A-22550010.345～10.6892.5*2.5m140左幅人行道3K0+1503B-405、B-410、B-4115003.933～3.7592.5*2.5m140左幅车行道4K0+2304A-655、A-658、A-6595008.814～8.8402.5*2.5m140左幅人行道5K0+2305E-75、E-93、E-925008.814～8.8402.5*2.5m140右幅车行道6K0+2356E-134、E-149、E-1505009.729～10.922.5*2.5m140右幅车行道7K0+2807D-50、D-51、D-5650011.774～11.7922.5*2.5m140左幅车行道8K0+3308C-190、C-193、C-1925008.215～8.4072.5*2.5m140左幅人行道9K0+3859D-573、D-574、D-58150010.764～10.7882.5*2.5m140左幅车行道10K0+46010C-564、C-569、C-5705006.493～6.5072.5*2.5m140左幅车行道11K1+21011C-209、C-232、C-23350010.728～11.1242.5*2.5m140车行道12K1+23012C-496、C-497、C-51650012.31012.2942.5*2.5m140车行道13K1+25013B-134、B-136、B-13750012.003～11.9862.5*2.5m140右幅人行道14K1+27014A-160、A-163、A-16450011.894～11.6832.5*2.5m140左幅人行道15K1+29015C-1236、C-1235、C-126050011.416～11.4002.5*2.5m140车行道16K1+29516D-184、D-183、D-17750011.4002.5*2.5m140支路车行道17K1+29517D-39、D-38、D-3450011.4002.5*2.5m140支路车行道18K1+30018A-250、A-256、A-25550010.777～10.7772.5*2.5m140左幅人行道19K1+31018B-282、B-283、B-28450011.107～11.0932.5*2.5m140右幅人行道20K1+32020C-1638、C-1655、C-165450011.013～11.0062.5*2.5m140车行道合计（处）20本工程碎石桩检测数量20处共60根桩，具体见附表及附图（桩位布置图）。2深圳市龙岗区坂田街道石背路市政工程碎石桩检测方案4、检测时间①对于饱和软粘土地基，28天后进行检测；②对于砂土、杂填土地基等，7天以后检测。5、现场检测要求桩体载荷试验采用慢速维持荷载法，对桩体和桩间土进行竖向静力荷载试验，反力使用堆重平台，加载采用液压千斤顶分级加载，其中单桩竖向荷载试验要求如下：5.1检测目的:用现场静载荷试验确定单桩的竖向抗压极限承载力;5.2位置：砾石桩桩体中心位置；5.3设备：5.3.1静力载荷试验仪、5.3.2液压式千斤顶5.3.3钢性承压板（现场载荷板，桩间土用6.25㎡平板，单桩承压板用圆板，面积为桩的截面面积0.196㎡）、5.3.4精密压力表（精度不低于0.4级）、5.3.5堆载体；5.4标准：加载等级不小于8级，最大加载量不小于设计值的2倍；5.5现场操作方法：5.5.1试验加载量为承载力特...
