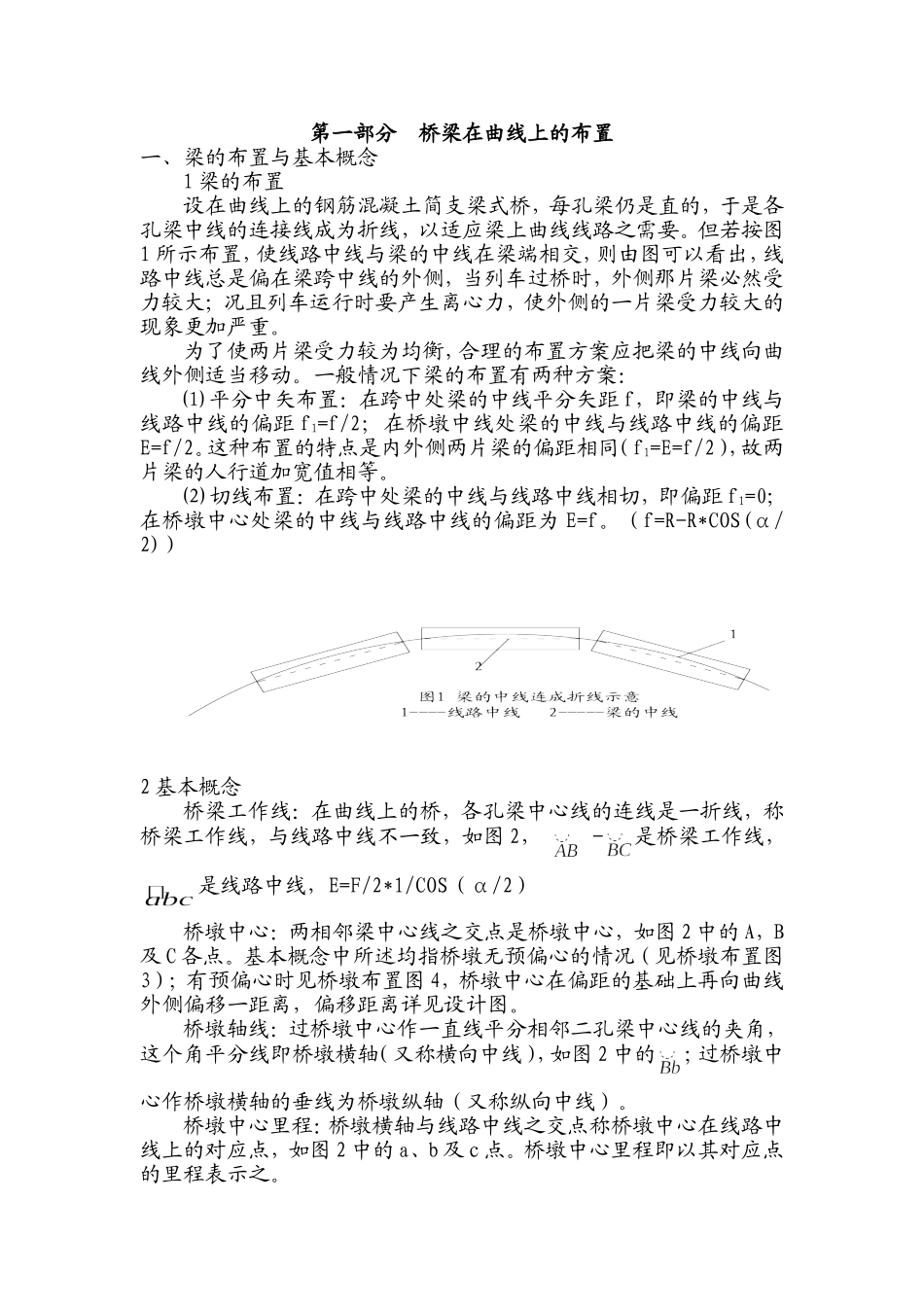

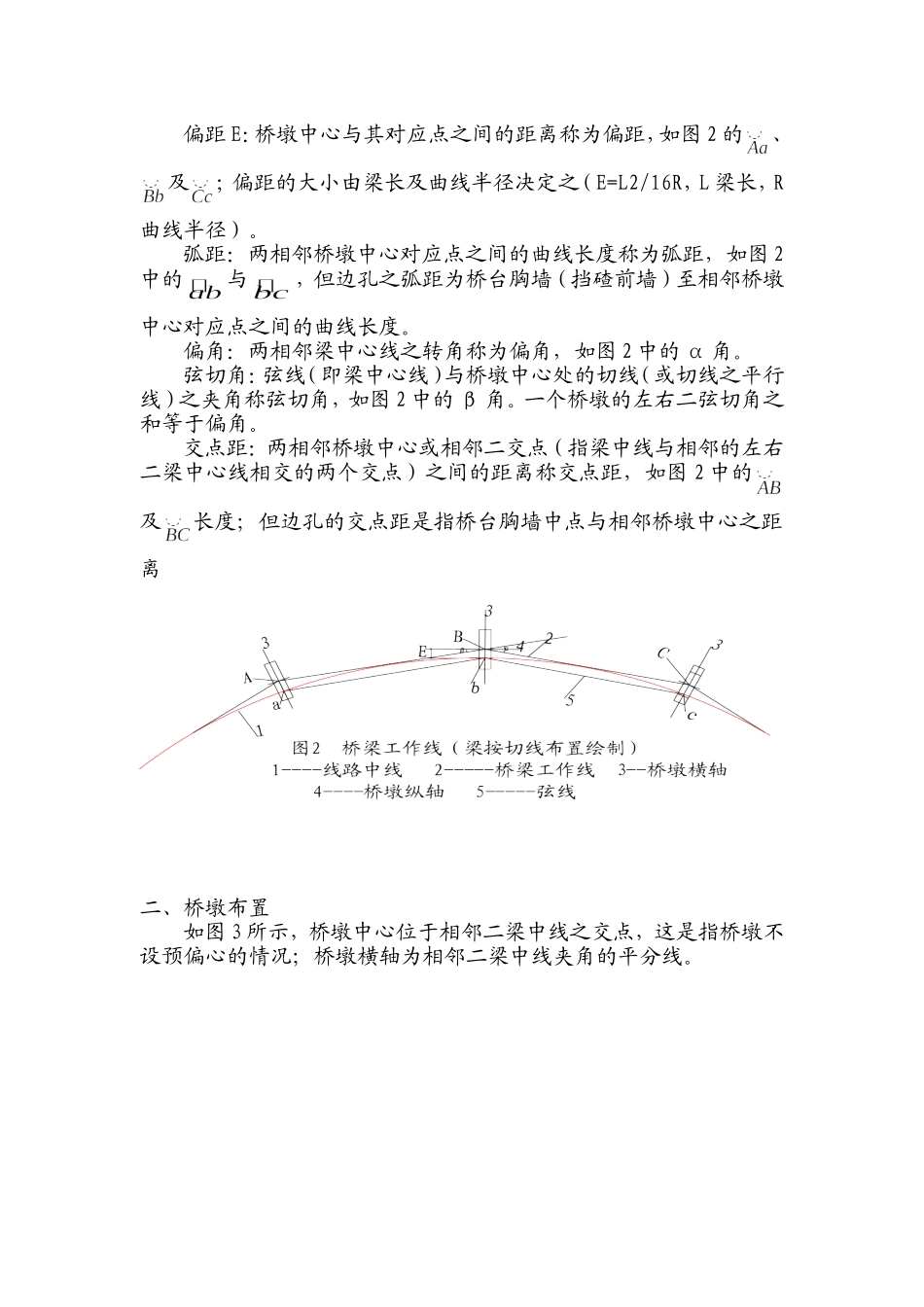

第一部分桥梁在曲线上的布置一、梁的布置与基本概念1梁的布置设在曲线上的钢筋混凝土简支梁式桥，每孔梁仍是直的，于是各孔梁中线的连接线成为折线，以适应梁上曲线线路之需要。但若按图1所示布置，使线路中线与梁的中线在梁端相交，则由图可以看出，线路中线总是偏在梁跨中线的外侧，当列车过桥时，外侧那片梁必然受力较大；况且列车运行时要产生离心力，使外侧的一片梁受力较大的现象更加严重。为了使两片梁受力较为均衡，合理的布置方案应把梁的中线向曲线外侧适当移动。一般情况下梁的布置有两种方案：⑴平分中矢布置：在跨中处梁的中线平分矢距f，即梁的中线与线路中线的偏距f1=f/2；在桥墩中线处梁的中线与线路中线的偏距E=f/2。这种布置的特点是内外侧两片梁的偏距相同（f1=E=f/2），故两片梁的人行道加宽值相等。⑵切线布置：在跨中处梁的中线与线路中线相切，即偏距f1=0；在桥墩中心处梁的中线与线路中线的偏距为E=f。（f=R-R*COS(α/2)）2基本概念桥梁工作线：在曲线上的桥，各孔梁中心线的连线是一折线，称桥梁工作线，与线路中线不一致，如图2，-是桥梁工作线，是线路中线，E=F/2*1/COS（α/2）桥墩中心：两相邻梁中心线之交点是桥墩中心，如图2中的A，B及C各点。基本概念中所述均指桥墩无预偏心的情况（见桥墩布置图3）；有预偏心时见桥墩布置图4，桥墩中心在偏距的基础上再向曲线外侧偏移一距离，偏移距离详见设计图。桥墩轴线：过桥墩中心作一直线平分相邻二孔梁中心线的夹角，这个角平分线即桥墩横轴（又称横向中线），如图2中的；过桥墩中心作桥墩横轴的垂线为桥墩纵轴（又称纵向中线）。桥墩中心里程：桥墩横轴与线路中线之交点称桥墩中心在线路中线上的对应点，如图2中的a、b及c点。桥墩中心里程即以其对应点的里程表示之。偏距E：桥墩中心与其对应点之间的距离称为偏距，如图2的、及；偏距的大小由梁长及曲线半径决定之（E=L2/16R，L梁长，R曲线半径）。弧距：两相邻桥墩中心对应点之间的曲线长度称为弧距，如图2中的与，但边孔之弧距为桥台胸墙（挡碴前墙）至相邻桥墩中心对应点之间的曲线长度。偏角：两相邻梁中心线之转角称为偏角，如图2中的α角。弦切角：弦线（即梁中心线）与桥墩中心处的切线（或切线之平行线）之夹角称弦切角，如图2中的β角。一个桥墩的左右二弦切角之和等于偏角。交点距：两相邻桥墩中心或相邻二交点（指梁中线与相邻的左右二梁中心线相交的两个交点）之间的距离称交点距，如图2中的及长度；但边孔的交点距是指桥台胸墙中点与相邻桥墩中心之距离二、桥墩布置如图3所示，桥墩中心位于相邻二梁中线之交点，这是指桥墩不设预偏心的情况；桥墩横轴为相邻二梁中线夹角的平分线。如遇设有横向预偏心的桥墩，则应由两相邻梁中线交点（A点），沿桥墩横轴向曲线外侧移动一个预偏心值（AA′），作为桥墩中心(A′)，如图4所示。基础、墩身、墩帽均应照此施工，但墩帽上支承垫石应按桥梁工作线施工，不设预偏心，如图5、6所示。注意事项：1、铁路单线桥梁的曲线半径R≥2000m时，曲线桥墩可不设横向预偏心，但设外矢距，即：线路中心坐标沿法线方向向曲线外侧偏移偏距E值后为桥墩中心。2、铁路单线桥梁的曲线半径R＜2000m时，曲线桥墩设横向预偏心和外矢距，即：线路中心坐标沿法线方向向曲线外侧偏移偏距E值和预偏心值后为桥墩中心。3、铁路单线曲线桥台不设横向预偏心，桥台有直线布置和折线布置两种方案,应根据桥台尾处桥台中线与线路中线的偏距值大小而选定方案。4、铁路双线曲线桥墩不设横向预偏心，但设外矢距。5、纵向预偏心：铁路桥梁桥跨为不等跨时，应根据设计图确认是否设有纵向预偏心，即梁缝中心线与桥墩中心线不重合，一般桥墩中心线向大跨方向偏移。不等跨桥墩顶帽6、以上所述横向、纵向预偏心设置仅限于普通铁路曲线桥梁施工的一般情况，具体应以施工图纸或通用图纸为准，施工中应熟悉图纸（设计图纸及通用图纸），做到心中有数，避免出现错误。第二部分竖曲线一、基本概念线路纵断面是由许多不同坡度的坡段连接成的，为了缓和坡度在变坡点处的急剧变化，使列车能平稳通过，在坡段间设置曲线连接，这种连接不同坡段的曲线称为竖曲...
