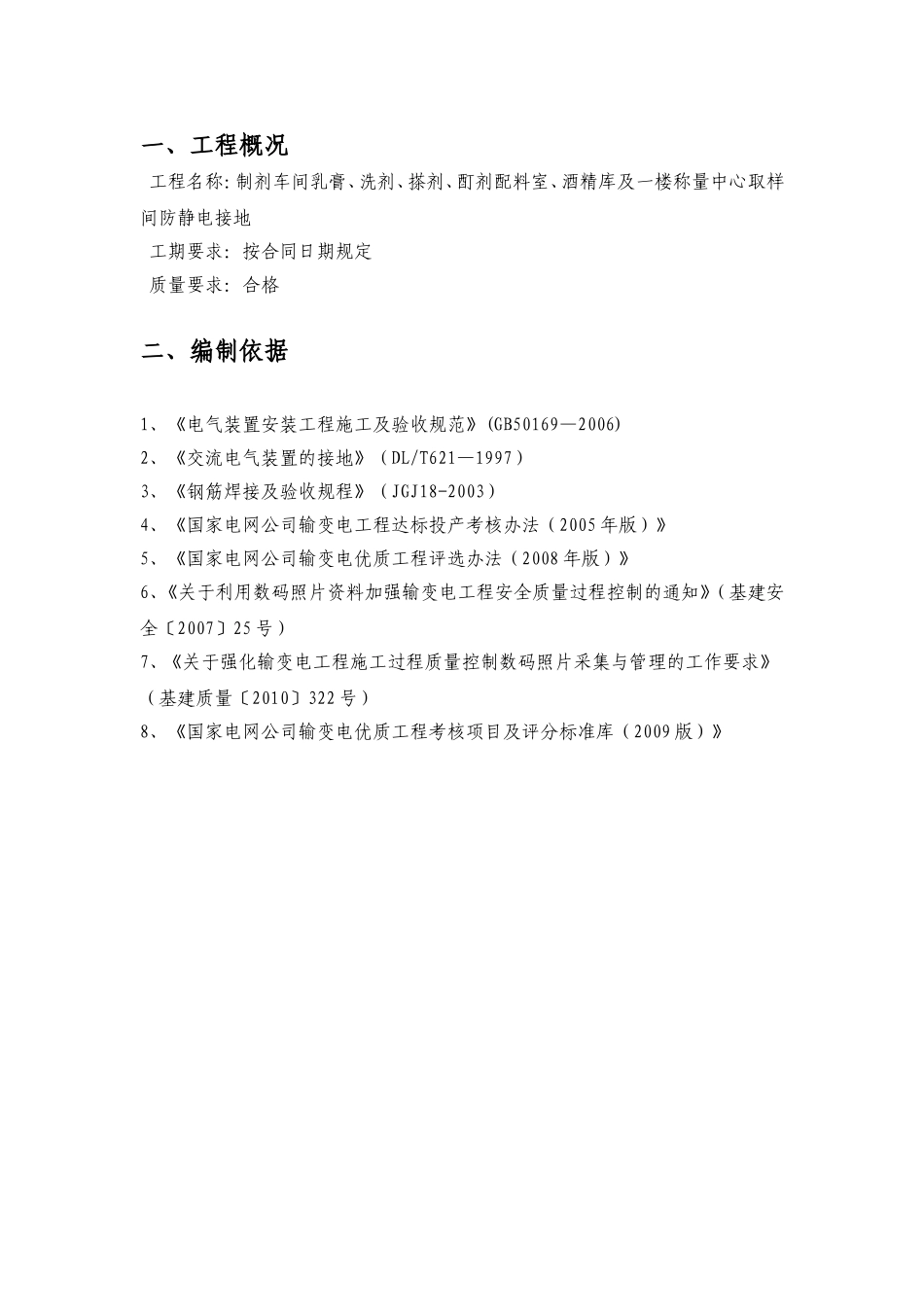

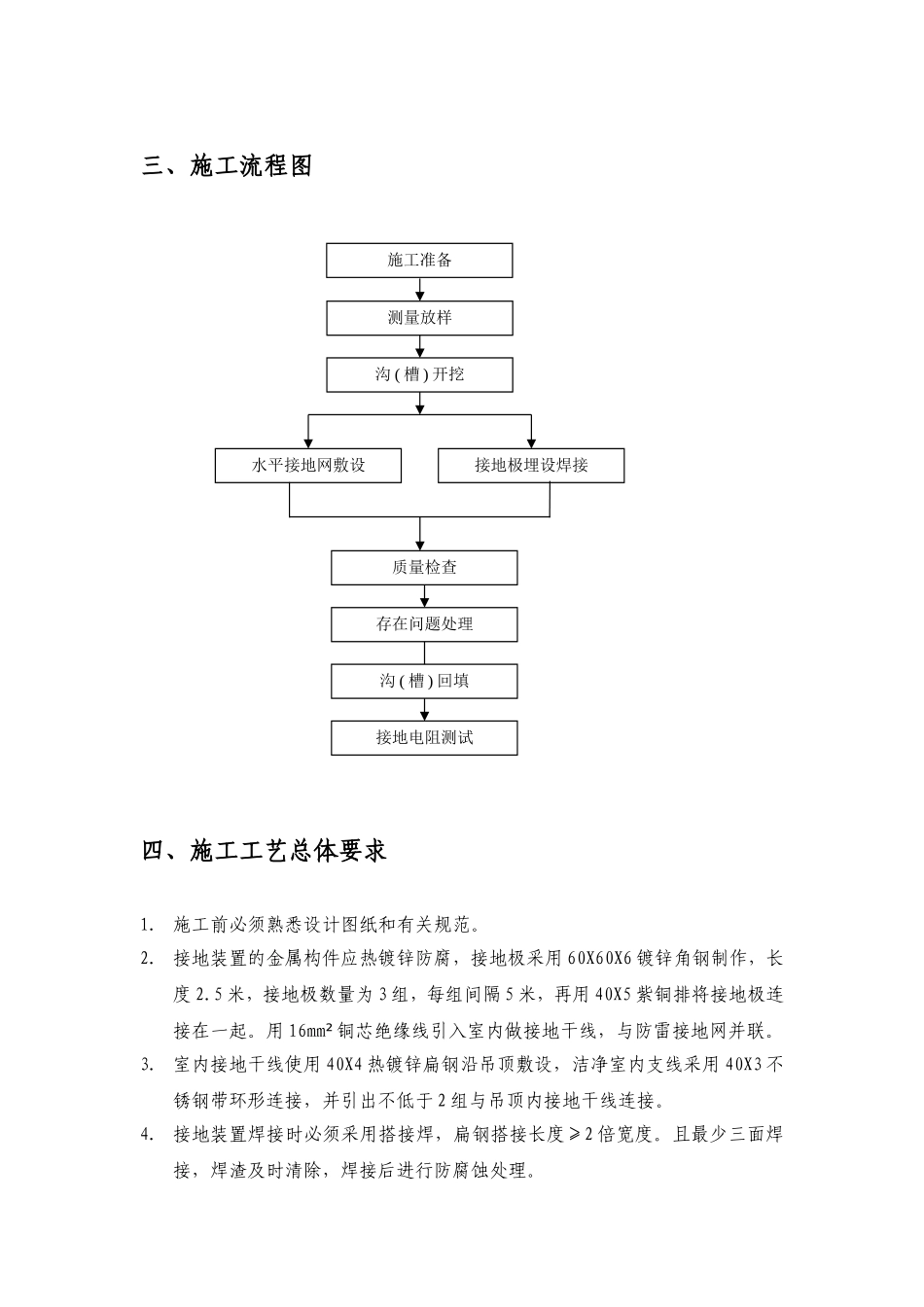

一、工程概况工程名称：制剂车间乳膏、洗剂、搽剂、酊剂配料室、酒精库及一楼称量中心取样间防静电接地工期要求：按合同日期规定质量要求：合格二、编制依据1、《电气装置安装工程施工及验收规范》(GB50169—2006)2、《交流电气装置的接地》（DL/T621—1997）3、《钢筋焊接及验收规程》（JGJ18-2003）4、《国家电网公司输变电工程达标投产考核办法（2005年版）》5、《国家电网公司输变电优质工程评选办法（2008年版）》6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）8、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》三、施工流程图四、施工工艺总体要求1.施工前必须熟悉设计图纸和有关规范。2.接地装置的金属构件应热镀锌防腐，接地极采用60X60X6镀锌角钢制作，长度2.5米，接地极数量为3组，每组间隔5米，再用40X5紫铜排将接地极连接在一起。用16mm²铜芯绝缘线引入室内做接地干线，与防雷接地网并联。3.室内接地干线使用40X4热镀锌扁钢沿吊顶敷设，洁净室内支线采用40X3不锈钢带环形连接，并引出不低于2组与吊顶内接地干线连接。4.接地装置焊接时必须采用搭接焊，扁钢搭接长度≥2倍宽度。且最少三面焊接，焊渣及时清除，焊接后进行防腐蚀处理。施工准备测量放样沟(槽)开挖水平接地网敷设质量检查存在问题处理接地极埋设焊接沟(槽)回填接地电阻测试5.室内设备用洁净室专用接地夹与洁净室内接地环网连接。6.紫铜排与接地体连接方式为氩弧焊连接。五、主要施工方法1．施工准备1．1材料及工具①根据施工图做好扁钢、接地极等材料的计划，并报物资管理部按计划采购②材料进场必须具备相应的检测合格资料，并报监理认可。③准备好合格焊条，作好焊条贮存工作，严防受潮。④施工机具配备，挖掘机、交流电弧焊机、氩弧焊机、十字镐、铁铲、铁撬、铁锤打夯机。1．2作业条件①施工场地符合施工要求。②施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。③做好沟槽开挖时的排水工作。④检查好施工机械（或工具），保证满足施工要求。⑤做好施工人员安排计划，配置劳动力。⑥与土建做好沟通，尽量减少交叉作业，合理安排作业面。2．施工方法2．1沟槽开挖①测量人员根据接地施工平面布置图,放出接地极施工平面位置。沟槽断面图③技术员,质检员对测量桩进行复查，确保施工时轴线及标高的准确性.。④若遇构支架基础较多的位置不能用挖掘机挖掘时，则采用人工开挖。⑤沟槽开挖完毕，经质检员认真检查合格并做好记录后，方可进行接地装置敷设。2．2接地极施工1.接地装置敷设之前，要求质检员认真检查开挖深度，并做好记录。2.施工顺序:先安装接地极，再敷设接地连接线3.紫铜带用搭接焊接，搭接长度不得低于其宽度的2倍，且应3面施焊（2长1短）焊接使用钎焊方式。4.紫铜带与接地极连接采用氩弧焊方式焊条使用201焊条；5.焊接要求设专人焊接，持证上岗。6.焊接前应将扁钢端头外表面的污物清除，使之具有金属光泽。7.焊缝应平正而无间断焊缝不得有夹渣气泡未焊透处及咬边等情况。8.扁钢弯制：在水平接地体与垂直接地极连接的部位、接地网边沿角等位置敷设的扁钢需要进行弯制。2．2垂直接地极施工1.垂直接地极成孔作业：垂直接地极采用洛阳铲，人工开挖，成孔深度为水平接地体沟槽底部下2.2m。2.垂直接地极安装作业：成孔后，将长度为2.5m的60X60X6角钢直接插入孔1204001200300800中，当未端土体可能因含水而不易成孔时，可直接把角钢放入孔内并垫上厚木块轻敲将其打入设计深度，避免直接打击角钢，否则容易造成角钢弯曲或焊接接头脱落，而影响接地网施工质量。顶端露出300mm与水平接地体焊接。3.将紫铜带引出至建筑外墙1.2米高处接地测试卡3.将16mm²铜芯绝缘线与接地测试卡连接，引至室内吊顶上部4.在垂直接地极孔洞里和水平接地体周围使用降阻剂填充。2.3吊顶内接地干线敷设1.吊顶内接地干线使用-40X4热镀锌扁钢沿吊顶敷设。2.镀锌扁钢敷设前要调直，扁钢之间用搭接焊接方式，搭接长度为不低于扁钢宽...
