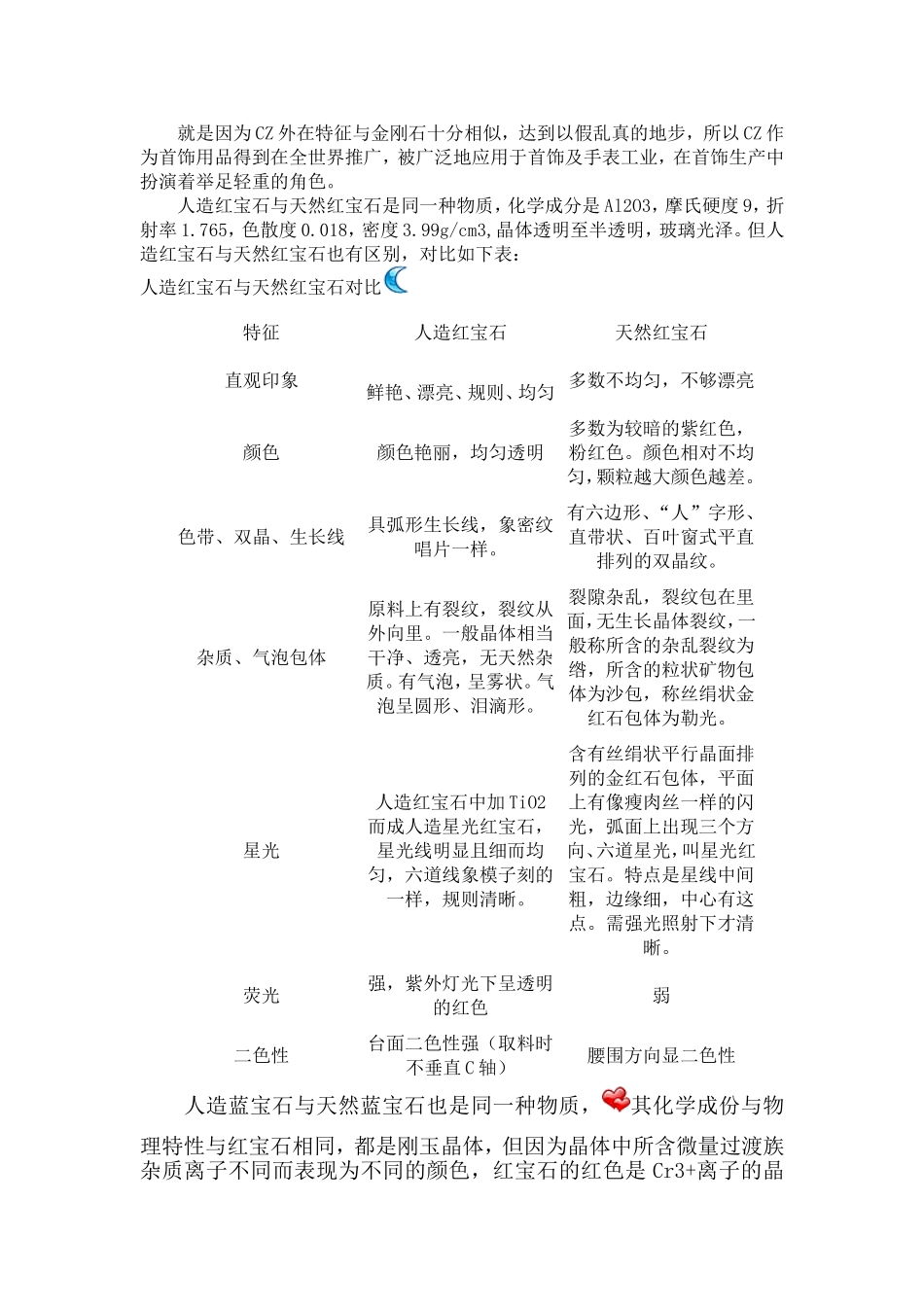

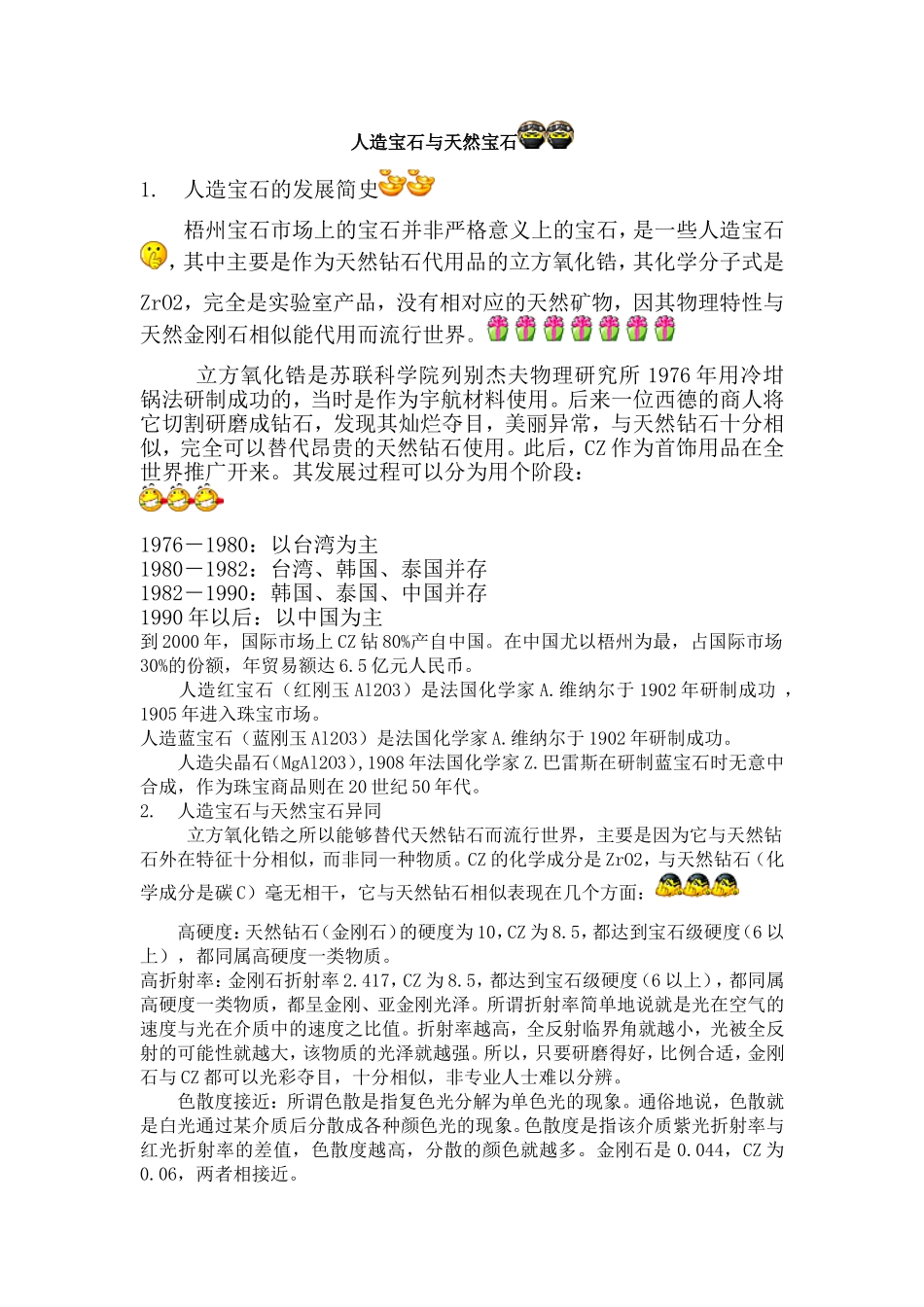

人造宝石与天然宝石1.人造宝石的发展简史梧州宝石市场上的宝石并非严格意义上的宝石，是一些人造宝石，其中主要是作为天然钻石代用品的立方氧化锆，其化学分子式是ZrO2，完全是实验室产品，没有相对应的天然矿物，因其物理特性与天然金刚石相似能代用而流行世界。立方氧化锆是苏联科学院列别杰夫物理研究所1976年用冷坩锅法研制成功的，当时是作为宇航材料使用。后来一位西德的商人将它切割研磨成钻石，发现其灿烂夺目，美丽异常，与天然钻石十分相似，完全可以替代昂贵的天然钻石使用。此后，CZ作为首饰用品在全世界推广开来。其发展过程可以分为用个阶段：1976－1980：以台湾为主1980－1982：台湾、韩国、泰国并存1982－1990：韩国、泰国、中国并存1990年以后：以中国为主到2000年，国际市场上CZ钻80%产自中国。在中国尤以梧州为最，占国际市场30%的份额，年贸易额达6.5亿元人民币。人造红宝石（红刚玉Al2O3）是法国化学家A.维纳尔于1902年研制成功，1905年进入珠宝市场。人造蓝宝石（蓝刚玉Al2O3）是法国化学家A.维纳尔于1902年研制成功。人造尖晶石（MgAl2O3）,1908年法国化学家Z.巴雷斯在研制蓝宝石时无意中合成，作为珠宝商品则在20世纪50年代。2.人造宝石与天然宝石异同立方氧化锆之所以能够替代天然钻石而流行世界，主要是因为它与天然钻石外在特征十分相似，而非同一种物质。CZ的化学成分是ZrO2，与天然钻石（化学成分是碳C）毫无相干，它与天然钻石相似表现在几个方面：高硬度：天然钻石（金刚石）的硬度为10，CZ为8.5，都达到宝石级硬度（6以上），都同属高硬度一类物质。高折射率：金刚石折射率2.417，CZ为8.5，都达到宝石级硬度（6以上），都同属高硬度一类物质，都呈金刚、亚金刚光泽。所谓折射率简单地说就是光在空气的速度与光在介质中的速度之比值。折射率越高，全反射临界角就越小，光被全反射的可能性就越大，该物质的光泽就越强。所以，只要研磨得好，比例合适，金刚石与CZ都可以光彩夺目，十分相似，非专业人士难以分辨。色散度接近：所谓色散是指复色光分解为单色光的现象。通俗地说，色散就是白光通过某介质后分散成各种颜色光的现象。色散度是指该介质紫光折射率与红光折射率的差值，色散度越高，分散的颜色就越多。金刚石是0.044，CZ为0.06，两者相接近。就是因为CZ外在特征与金刚石十分相似，达到以假乱真的地步，所以CZ作为首饰用品得到在全世界推广，被广泛地应用于首饰及手表工业，在首饰生产中扮演着举足轻重的角色。人造红宝石与天然红宝石是同一种物质，化学成分是Al2O3，摩氏硬度9，折射率1.765，色散度0.018，密度3.99g/cm3,晶体透明至半透明，玻璃光泽。但人造红宝石与天然红宝石也有区别，对比如下表：人造红宝石与天然红宝石对比特征人造红宝石天然红宝石直观印象鲜艳、漂亮、规则、均匀多数不均匀，不够漂亮颜色颜色艳丽，均匀透明多数为较暗的紫红色，粉红色。颜色相对不均匀，颗粒越大颜色越差。色带、双晶、生长线具弧形生长线，象密纹唱片一样。有六边形、“人”字形、直带状、百叶窗式平直排列的双晶纹。杂质、气泡包体原料上有裂纹，裂纹从外向里。一般晶体相当干净、透亮，无天然杂质。有气泡，呈雾状。气泡呈圆形、泪滴形。裂隙杂乱，裂纹包在里面，无生长晶体裂纹，一般称所含的杂乱裂纹为绺，所含的粒状矿物包体为沙包，称丝绢状金红石包体为勒光。星光人造红宝石中加TiO2而成人造星光红宝石，星光线明显且细而均匀，六道线象模子刻的一样，规则清晰。含有丝绢状平行晶面排列的金红石包体，平面上有像瘦肉丝一样的闪光，弧面上出现三个方向、六道星光，叫星光红宝石。特点是星线中间粗，边缘细，中心有这点。需强光照射下才清晰。荧光强，紫外灯光下呈透明的红色弱二色性台面二色性强（取料时不垂直C轴）腰围方向显二色性人造蓝宝石与天然蓝宝石也是同一种物质，其化学成份与物理特性与红宝石相同，都是刚玉晶体，但因为晶体中所含微量过渡族杂质离子不同而表现为不同的颜色，红宝石的红色是Cr3+离子的晶体场电子跃迁引起的，蓝宝石的蓝色则是Fe2+与Ti4+离子之间的电荷转移电子跃迁引起的。红宝石与蓝宝石的化学性质很稳定，熔点...
