钻模设计说明书VIP免费

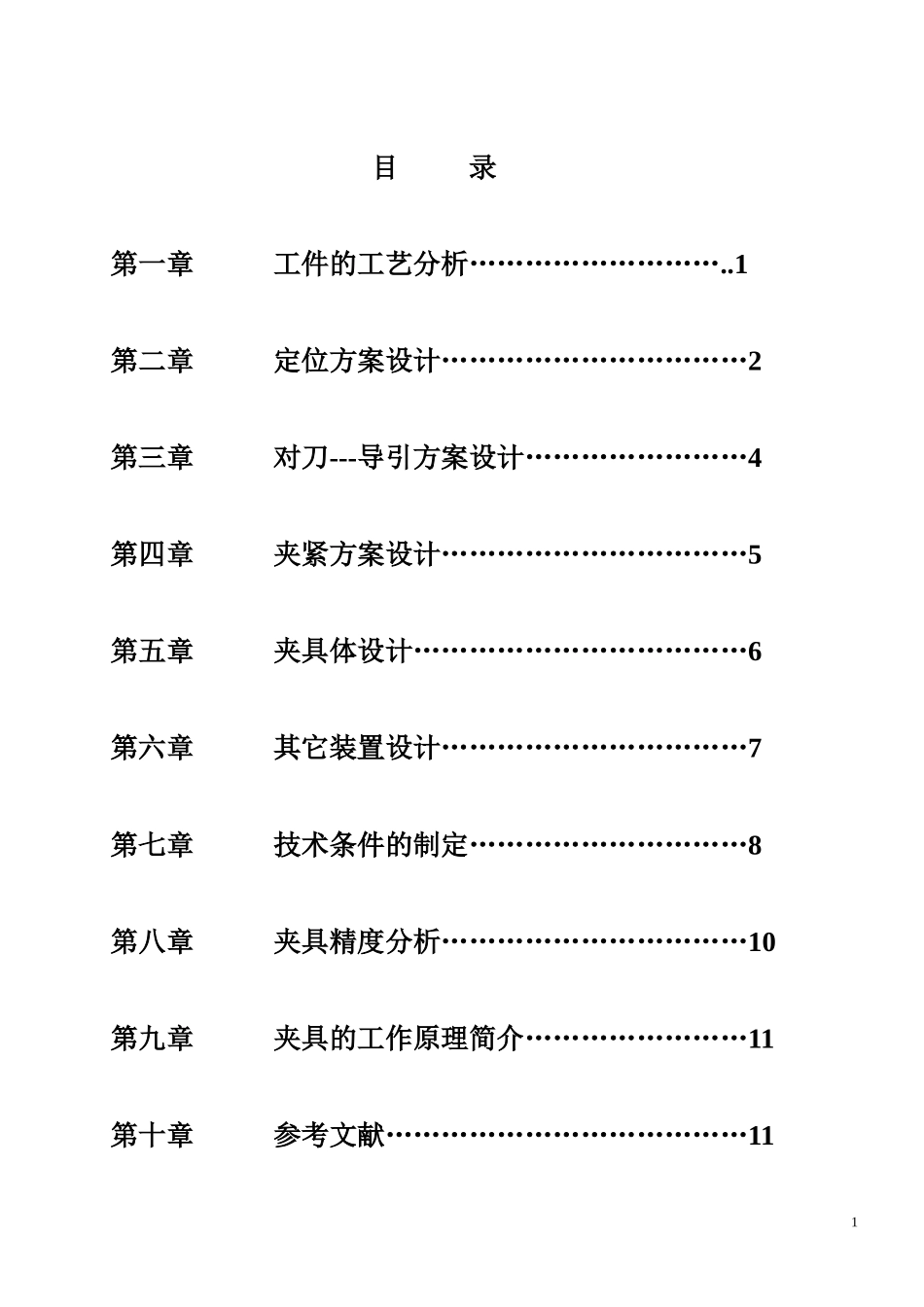

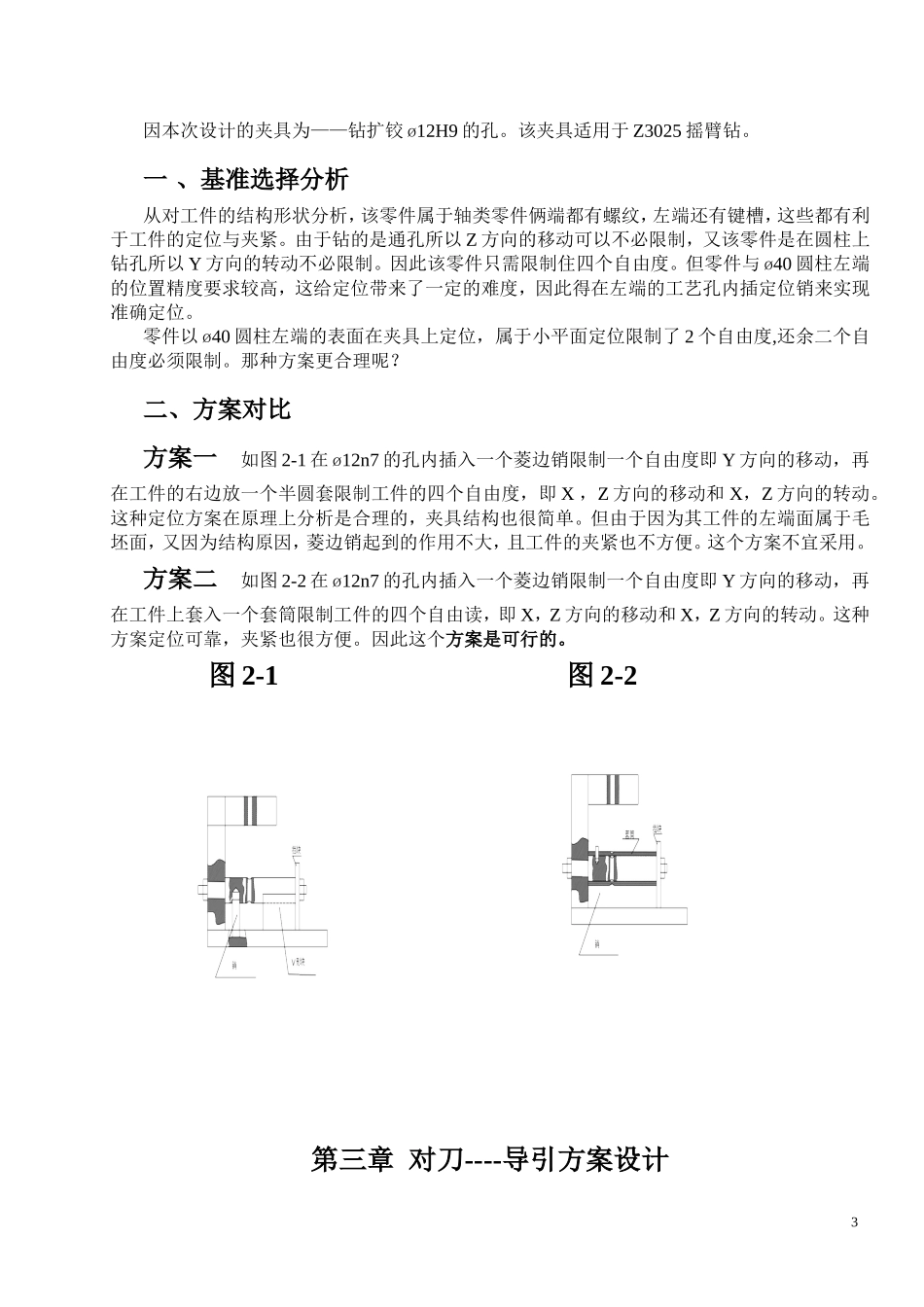

目录第一章工件的工艺分析………………………..1第二章定位方案设计……………………………2第三章对刀---导引方案设计……………………4第四章夹紧方案设计……………………………5第五章夹具体设计………………………………6第六章其它装置设计……………………………7第七章技术条件的制定…………………………8第八章夹具精度分析……………………………10第九章夹具的工作原理简介……………………11第十章参考文献…………………………………111第一章工件的工艺分析工件的结构和特点由图知，其材料是45钢。该材料综合力学性能好，机械加工性较好，适用于各种受力较大、具有一定耐磨性的零件。该零件符合轴的结构设计即中间大，俩头小。该零件上的主要加工面为A面、C面和ø12H9的孔，ø12H9的孔的尺寸精度和形位精度要求较高，与ø40的圆柱的垂直度为0.02，孔的对称度为0.02，与ø40圆柱左端面的公差为0.06,由于各表面是不同的它们之间有误差0.06的公差是很难达到的,但在孔的右边有一个ø12N7的工艺孔,这个工艺孔的中心与ø40圆柱的左端面的公差是0.2根据尺寸链可知只要保证了公差0.2则0.06的公差则一定能保证。因此加工的时候在工艺孔内插入定位销来保证0.06的公差。Ø12H9的孔的表面粗糙度Ra为0.8，这意味着该孔的加工不可能一次完成，它必须经过钻-扩-铰来完成。由有关资料，有关面和孔上午加工的经济精度及机床能达到的位置精度可知，上述技术要求是可以达到的，零件的结构工艺性也是可行的。图1-1第二章定位方案的设计2因本次设计的夹具为——钻扩铰ø12H9的孔。该夹具适用于Z3025摇臂钻。一、基准选择分析从对工件的结构形状分析，该零件属于轴类零件俩端都有螺纹，左端还有键槽，这些都有利于工件的定位与夹紧。由于钻的是通孔所以Z方向的移动可以不必限制，又该零件是在圆柱上钻孔所以Y方向的转动不必限制。因此该零件只需限制住四个自由度。但零件与ø40圆柱左端的位置精度要求较高，这给定位带来了一定的难度，因此得在左端的工艺孔内插定位销来实现准确定位。零件以ø40圆柱左端的表面在夹具上定位，属于小平面定位限制了2个自由度,还余二个自由度必须限制。那种方案更合理呢？二、方案对比方案一如图2-1在ø12n7的孔内插入一个菱边销限制一个自由度即Y方向的移动，再在工件的右边放一个半圆套限制工件的四个自由度，即X，Z方向的移动和X，Z方向的转动。这种定位方案在原理上分析是合理的，夹具结构也很简单。但由于因为其工件的左端面属于毛坯面，又因为结构原因，菱边销起到的作用不大，且工件的夹紧也不方便。这个方案不宜采用。方案二如图2-2在ø12n7的孔内插入一个菱边销限制一个自由度即Y方向的移动，再在工件上套入一个套筒限制工件的四个自由读，即X，Z方向的移动和X，Z方向的转动。这种方案定位可靠，夹紧也很方便。因此这个方案是可行的。图2-1图2-2第三章对刀----导引方案设计3一、钻套的选择由于该夹具属于钻模，所以该夹具的导引装置是钻套。钻套又分为1、固定钻套，它的特点是直接压入钻模板或夹具体上的，其外圆与钻模板的配合，因此钻套磨损后不易更换。2、可换钻套，它的特点是在磨损后，可以随时更换，因为它在钻模板与钻套之间加了衬套。3、快换钻套，它的特点是当加工同一孔时需要更换几把刀具依次进行钻、扩、铰孔加工时，则要求钻套孔径适应不同刀具的需要。为了缩短钻套更换时间，应采用快换钻套。在更换钻套时，只需要将它反时针方向转动，使钻套上削边部分对正螺钉头部，即可快速取出。4、特殊钻套它的特点是工件的形状或尺寸的限制，不能采用上述标准钻套时采用的。由于该孔的表面质量要求较高，不能一次加工出来，它需要经过钻——扩——铰才能达到加工要求。按照上面所述应该选择快换钻套。（附图3-1）图3-1二、钻套内径与公差带的确定钻套的结构尺寸在标准中已有规定，设计时，可以参照国标或有关手册。但钻套的内径及公差带的确定要自行设计。因为钻套与刀具的配合间隙的大小，直接影响被加工孔的位置精度，因此应根据钻套所引导的刀具种类和被加工孔的精度要求按照下述方法确定钻套的内径与公差带。1、钻套内径的基本尺寸，应等于...
