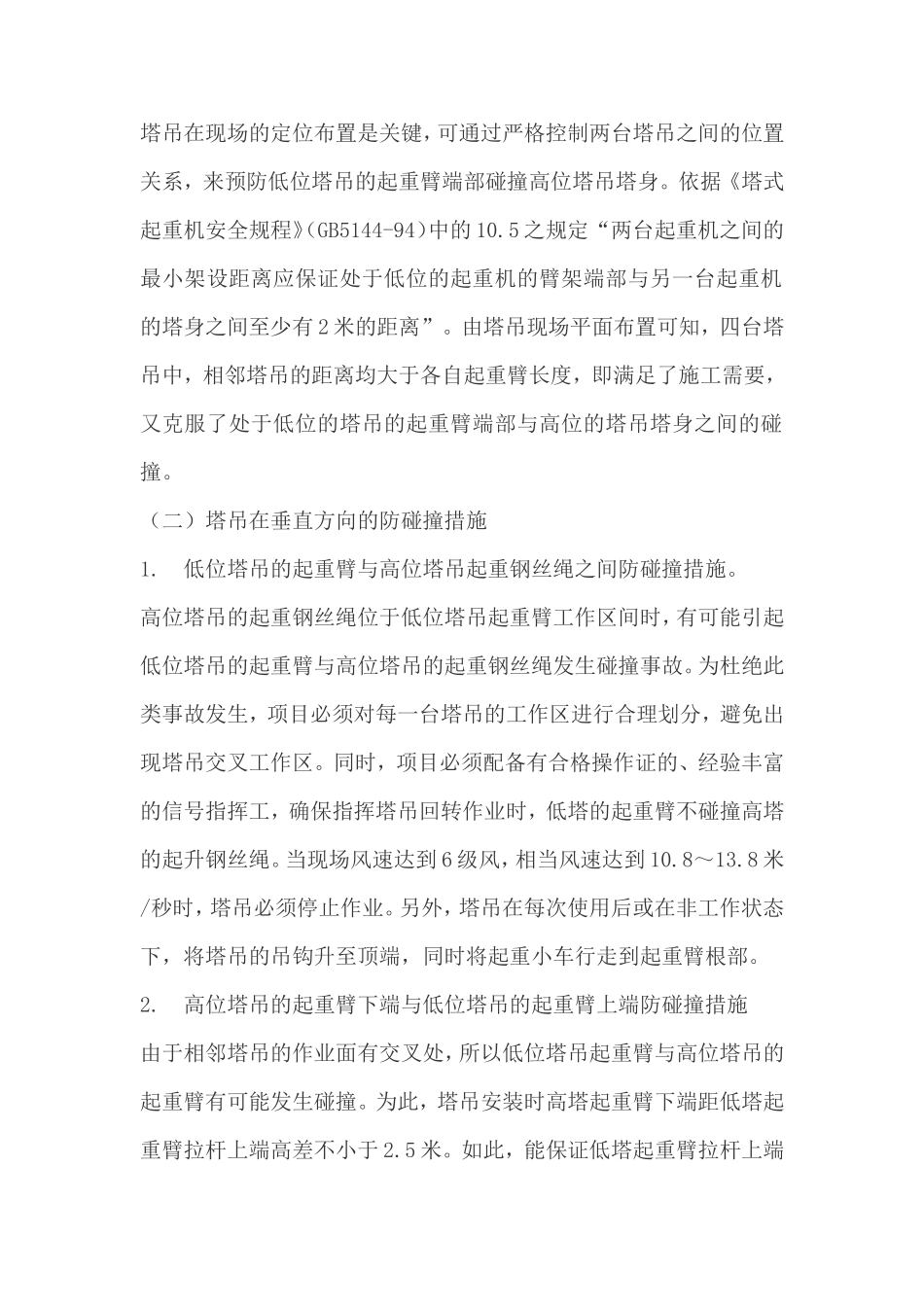

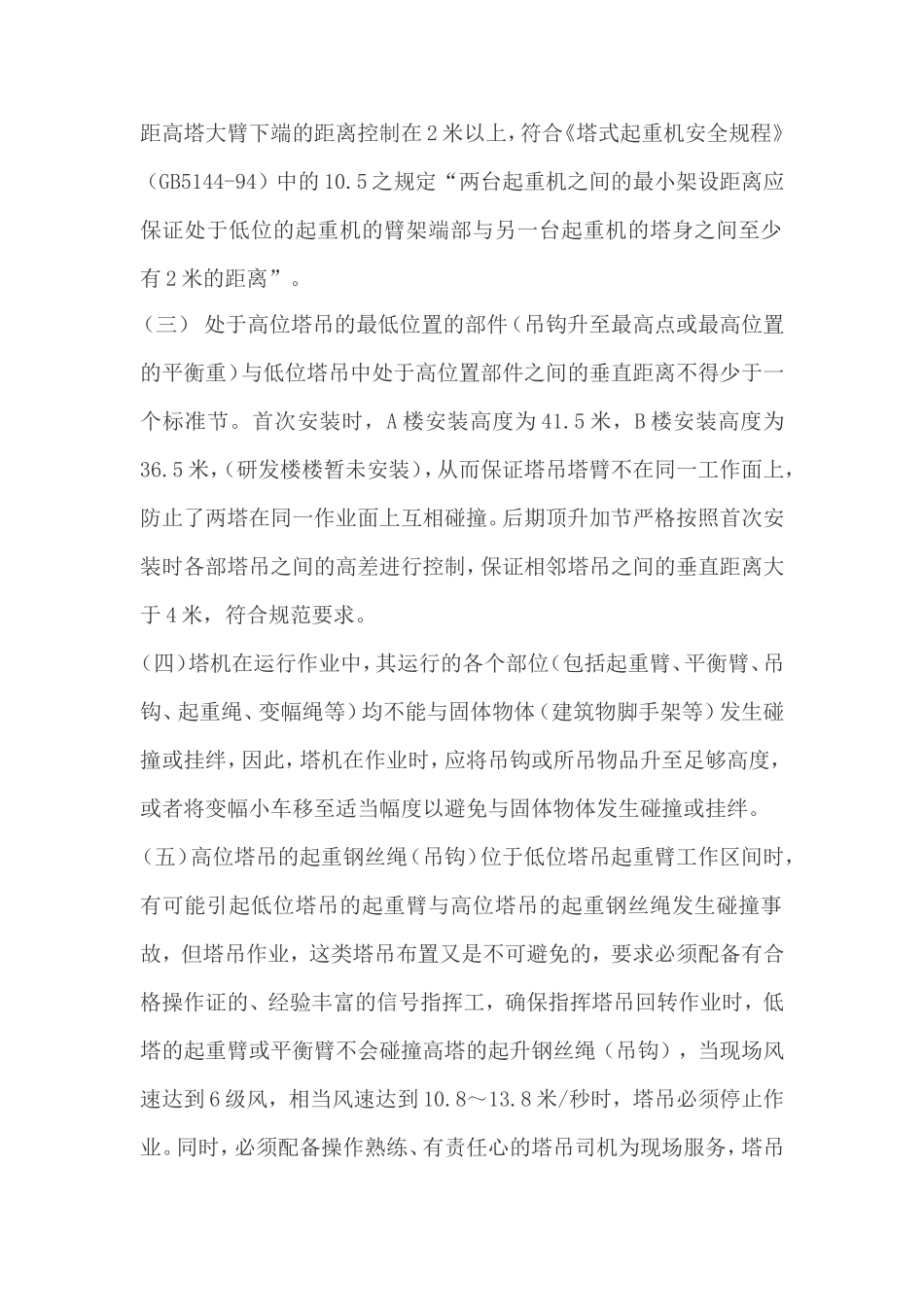

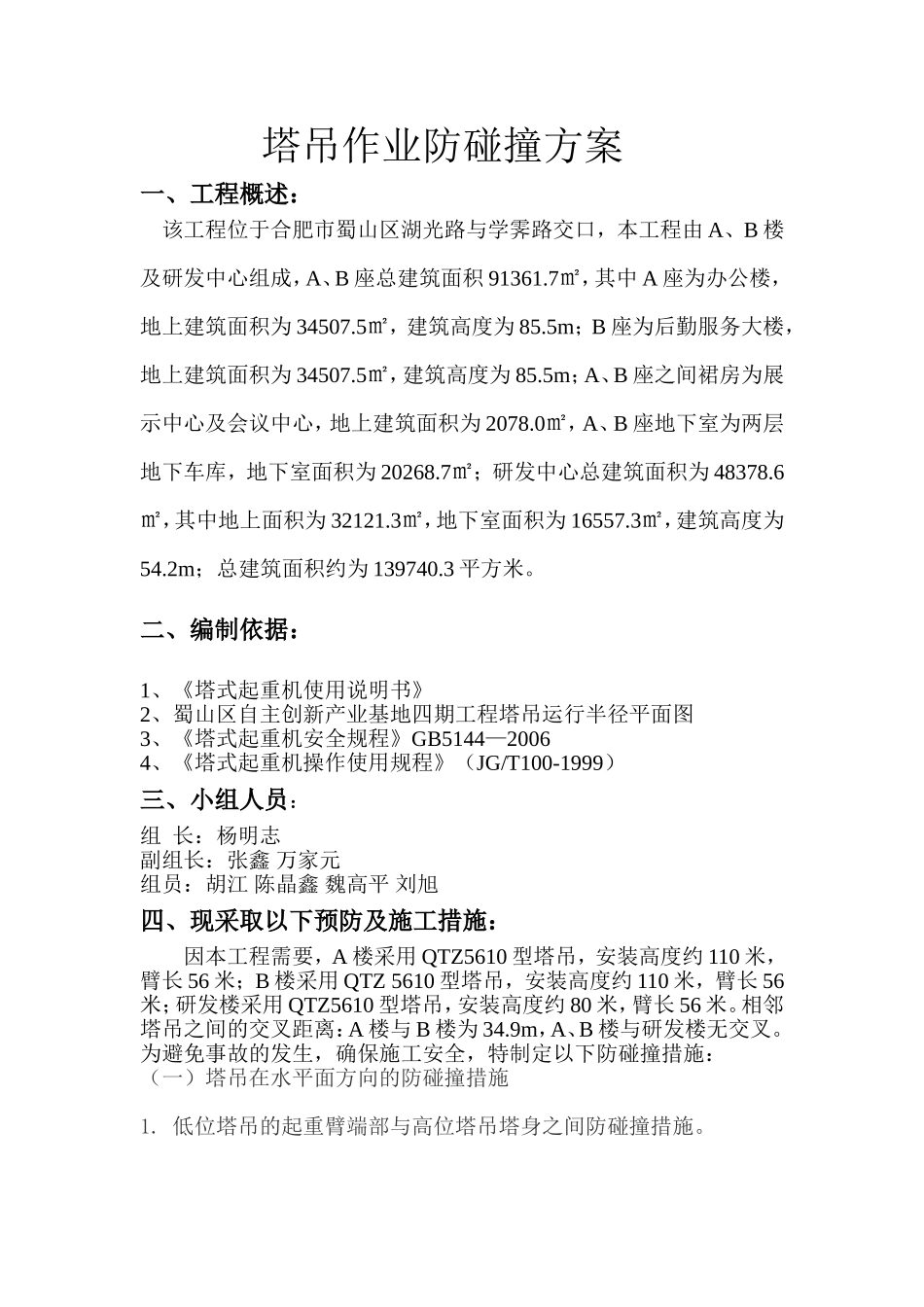

塔吊作业防碰撞方案一、工程概述：该工程位于合肥市蜀山区湖光路与学霁路交口，本工程由A、B楼及研发中心组成，A、B座总建筑面积91361.7㎡，其中A座为办公楼，地上建筑面积为34507.5㎡，建筑高度为85.5m；B座为后勤服务大楼，地上建筑面积为34507.5㎡，建筑高度为85.5m；A、B座之间裙房为展示中心及会议中心，地上建筑面积为2078.0㎡，A、B座地下室为两层地下车库，地下室面积为20268.7㎡；研发中心总建筑面积为48378.6㎡，其中地上面积为32121.3㎡，地下室面积为16557.3㎡，建筑高度为54.2m；总建筑面积约为139740.3平方米。二、编制依据：1、《塔式起重机使用说明书》2、蜀山区自主创新产业基地四期工程塔吊运行半径平面图3、《塔式起重机安全规程》GB5144—20064、《塔式起重机操作使用规程》（JG/T100-1999）三、小组人员：组长：杨明志副组长：张鑫万家元组员：胡江陈晶鑫魏高平刘旭四、现采取以下预防及施工措施：因本工程需要，A楼采用QTZ5610型塔吊，安装高度约110米，臂长56米；B楼采用QTZ5610型塔吊，安装高度约110米，臂长56米；研发楼采用QTZ5610型塔吊，安装高度约80米，臂长56米。相邻塔吊之间的交叉距离：A楼与B楼为34.9m，A、B楼与研发楼无交叉。为避免事故的发生，确保施工安全，特制定以下防碰撞措施：（一）塔吊在水平面方向的防碰撞措施1.低位塔吊的起重臂端部与高位塔吊塔身之间防碰撞措施。塔吊在现场的定位布置是关键，可通过严格控制两台塔吊之间的位置关系，来预防低位塔吊的起重臂端部碰撞高位塔吊塔身。依据《塔式起重机安全规程》（GB5144-94）中的10.5之规定“两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”。由塔吊现场平面布置可知，四台塔吊中，相邻塔吊的距离均大于各自起重臂长度，即满足了施工需要，又克服了处于低位的塔吊的起重臂端部与高位的塔吊塔身之间的碰撞。（二）塔吊在垂直方向的防碰撞措施1.低位塔吊的起重臂与高位塔吊起重钢丝绳之间防碰撞措施。高位塔吊的起重钢丝绳位于低位塔吊起重臂工作区间时，有可能引起低位塔吊的起重臂与高位塔吊的起重钢丝绳发生碰撞事故。为杜绝此类事故发生，项目必须对每一台塔吊的工作区进行合理划分，避免出现塔吊交叉工作区。同时，项目必须配备有合格操作证的、经验丰富的信号指挥工，确保指挥塔吊回转作业时，低塔的起重臂不碰撞高塔的起升钢丝绳。当现场风速达到6级风，相当风速达到10.8～13.8米/秒时，塔吊必须停止作业。另外，塔吊在每次使用后或在非工作状态下，将塔吊的吊钩升至顶端，同时将起重小车行走到起重臂根部。2.高位塔吊的起重臂下端与低位塔吊的起重臂上端防碰撞措施由于相邻塔吊的作业面有交叉处，所以低位塔吊起重臂与高位塔吊的起重臂有可能发生碰撞。为此，塔吊安装时高塔起重臂下端距低塔起重臂拉杆上端高差不小于2.5米。如此，能保证低塔起重臂拉杆上端距高塔大臂下端的距离控制在2米以上，符合《塔式起重机安全规程》（GB5144-94）中的10.5之规定“两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2米的距离”。（三）处于高位塔吊的最低位置的部件（吊钩升至最高点或最高位置的平衡重）与低位塔吊中处于高位置部件之间的垂直距离不得少于一个标准节。首次安装时，A楼安装高度为41.5米，B楼安装高度为36.5米，（研发楼楼暂未安装），从而保证塔吊塔臂不在同一工作面上，防止了两塔在同一作业面上互相碰撞。后期顶升加节严格按照首次安装时各部塔吊之间的高差进行控制，保证相邻塔吊之间的垂直距离大于4米，符合规范要求。（四）塔机在运行作业中，其运行的各个部位（包括起重臂、平衡臂、吊钩、起重绳、变幅绳等）均不能与固体物体（建筑物脚手架等）发生碰撞或挂绊，因此，塔机在作业时，应将吊钩或所吊物品升至足够高度，或者将变幅小车移至适当幅度以避免与固体物体发生碰撞或挂绊。（五）高位塔吊的起重钢丝绳（吊钩）位于低位塔吊起重臂工作区间时，有可能引起低位塔吊的起重臂与高位塔吊的起重钢丝绳发生碰撞事故，但塔吊作业，这类塔吊布置又是不可避免的...
