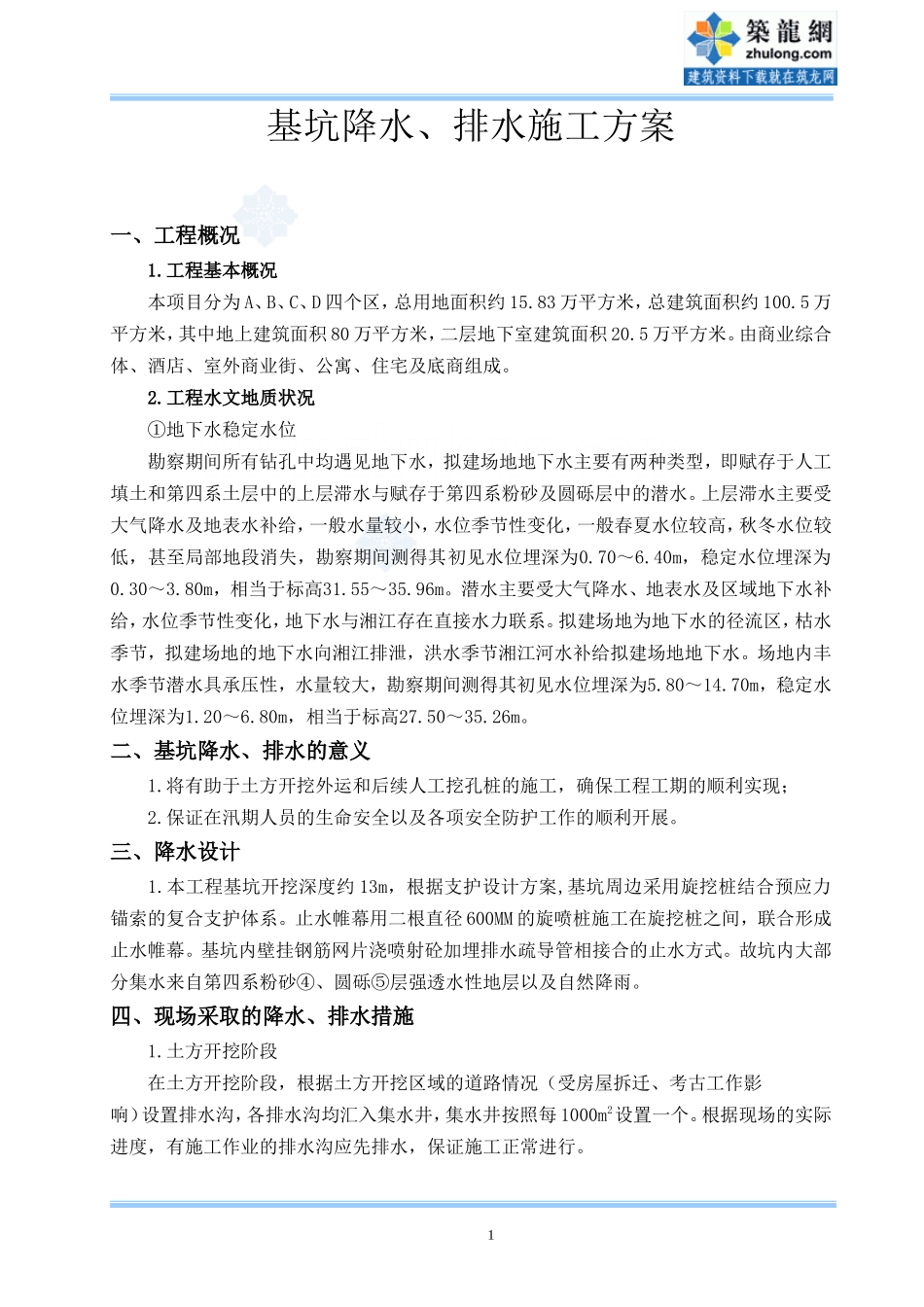

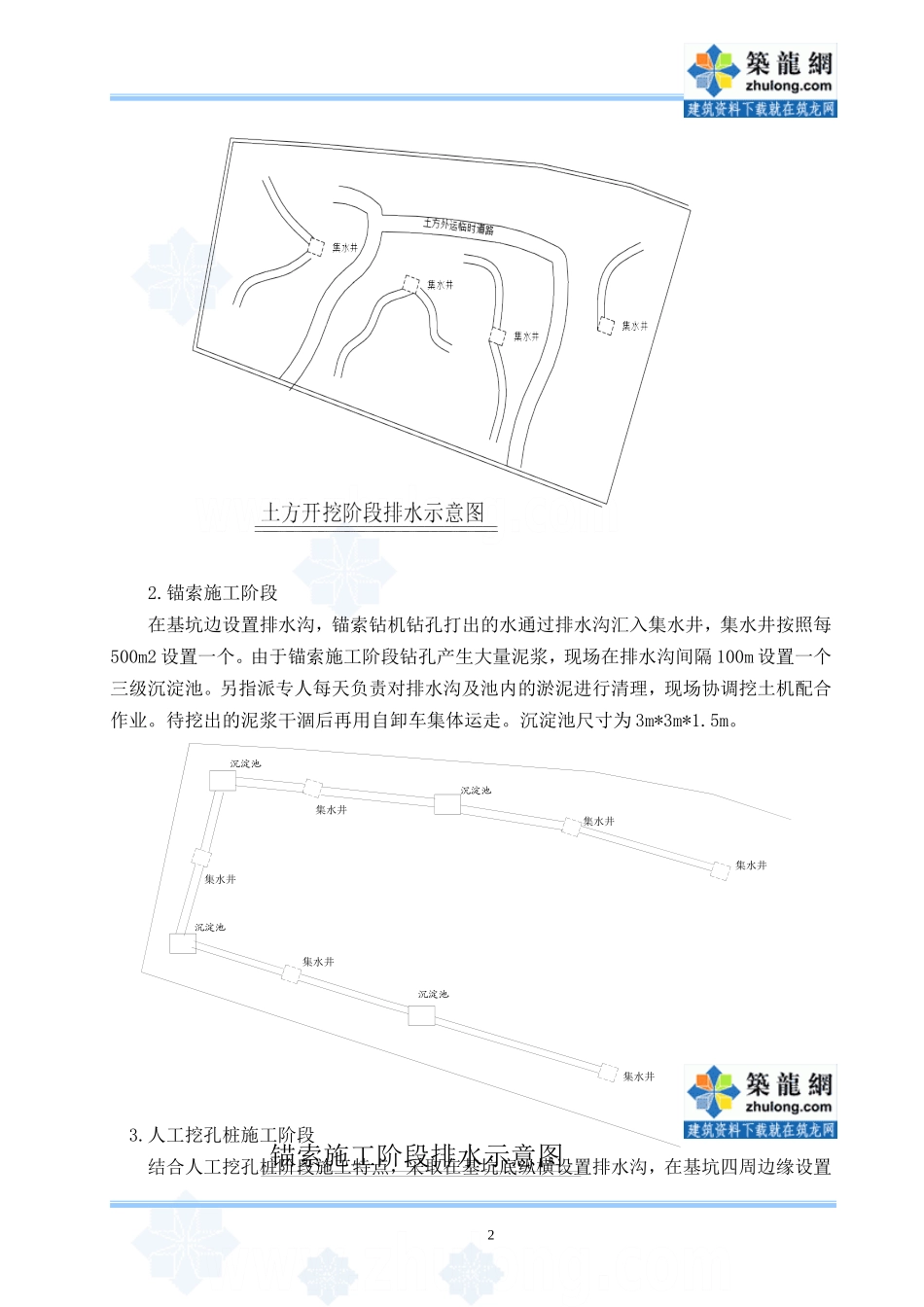

基坑降水、排水施工方案一、工程概况1.工程基本概况本项目分为A、B、C、D四个区，总用地面积约15.83万平方米，总建筑面积约100.5万平方米，其中地上建筑面积80万平方米，二层地下室建筑面积20.5万平方米。由商业综合体、酒店、室外商业街、公寓、住宅及底商组成。2.工程水文地质状况①地下水稳定水位勘察期间所有钻孔中均遇见地下水，拟建场地地下水主要有两种类型，即赋存于人工填土和第四系土层中的上层滞水与赋存于第四系粉砂及圆砾层中的潜水。上层滞水主要受大气降水及地表水补给，一般水量较小，水位季节性变化，一般春夏水位较高，秋冬水位较低，甚至局部地段消失，勘察期间测得其初见水位埋深为0.70～6.40m，稳定水位埋深为0.30～3.80m，相当于标高31.55～35.96m。潜水主要受大气降水、地表水及区域地下水补给，水位季节性变化，地下水与湘江存在直接水力联系。拟建场地为地下水的径流区，枯水季节，拟建场地的地下水向湘江排泄，洪水季节湘江河水补给拟建场地地下水。场地内丰水季节潜水具承压性，水量较大，勘察期间测得其初见水位埋深为5.80～14.70m，稳定水位埋深为1.20～6.80m，相当于标高27.50～35.26m。二、基坑降水、排水的意义1.将有助于土方开挖外运和后续人工挖孔桩的施工，确保工程工期的顺利实现；2.保证在汛期人员的生命安全以及各项安全防护工作的顺利开展。三、降水设计1.本工程基坑开挖深度约13m，根据支护设计方案,基坑周边采用旋挖桩结合预应力锚索的复合支护体系。止水帷幕用二根直径600MM的旋喷桩施工在旋挖桩之间，联合形成止水帷幕。基坑内壁挂钢筋网片浇喷射砼加埋排水疏导管相接合的止水方式。故坑内大部分集水来自第四系粉砂④、圆砾⑤层强透水性地层以及自然降雨。四、现场采取的降水、排水措施1.土方开挖阶段在土方开挖阶段，根据土方开挖区域的道路情况（受房屋拆迁、考古工作影响）设置排水沟，各排水沟均汇入集水井，集水井按照每1000m2设置一个。根据现场的实际进度，有施工作业的排水沟应先排水，保证施工正常进行。12.锚索施工阶段在基坑边设置排水沟，锚索钻机钻孔打出的水通过排水沟汇入集水井，集水井按照每500m2设置一个。由于锚索施工阶段钻孔产生大量泥浆，现场在排水沟间隔100m设置一个三级沉淀池。另指派专人每天负责对排水沟及池内的淤泥进行清理，现场协调挖土机配合作业。待挖出的泥浆干涸后再用自卸车集体运走。沉淀池尺寸为3m*3m*1.5m。3.人工挖孔桩施工阶段结合人工挖孔桩阶段施工特点，采取在基坑底纵横设置排水沟，在基坑四周边缘设置2集水井锚索施工阶段排水示意图集水井集水井集水井沉淀池集水井集水井沉淀池沉淀池沉淀池集水井（基坑中部设置过渡集水井）。集水井按照每500m2设置一个。人工挖孔桩施工应配置足量的水泵，及时将要挖或已在挖的桩孔内的积水排出，加快施工进度，提高施工质量。集水井集水井人工挖孔桩捡底阶段排水示意图集水井集水井集水井集水井集水井集水井集水井集水井集水井集水井4.基坑上部按照设计要求设置排水沟、集水井。⑴、在距离基坑放坡边线750mm处，设置300×300排水沟，将基坑外的水集中在集水沟及端头的集水井（沉砂池）内，用管子就近接入市政管网或者用泵将水抽走，远离基坑。3集水井集水井集水井集水井集水井集水井集水井集水井集水井B区B区计划设置10个集水井。排水沟内每隔30米设置一个600mm深度小沉砂池。沟底用1：3水泥砂浆找坡，坡度0.5%~1%。保证沟底最浅处300mm，集水井内的水及时（可用泵）排出。B区基坑排水沟（集水井）设置平面图集水井C15素混凝土垫层45.目前正在施工的AB区交接位置的湘兴街改造部位，由于遇到大量的群桩基础及地下剪力墙，进行破除施工时产生大量地下水；该部位地下人防内由于拆迁办施工破坏，内部积下了超过1.5m深度的积水，严重影响了我部的正常施工程序6.基坑土方开挖外运基本施工完成时，在基坑四周按照设计要求设置300×300的砖砌排水沟，地面为砼垫层找坡，沿排水沟方向每间隔50m设置集水井，用水泵将水集中抽出，为人工挖孔桩及底板施工创造有利条件。57.与市政管网的的对接基坑东侧集水井（沉砂池）可根据现场实际情况直接接入市政管网；8.基坑...
