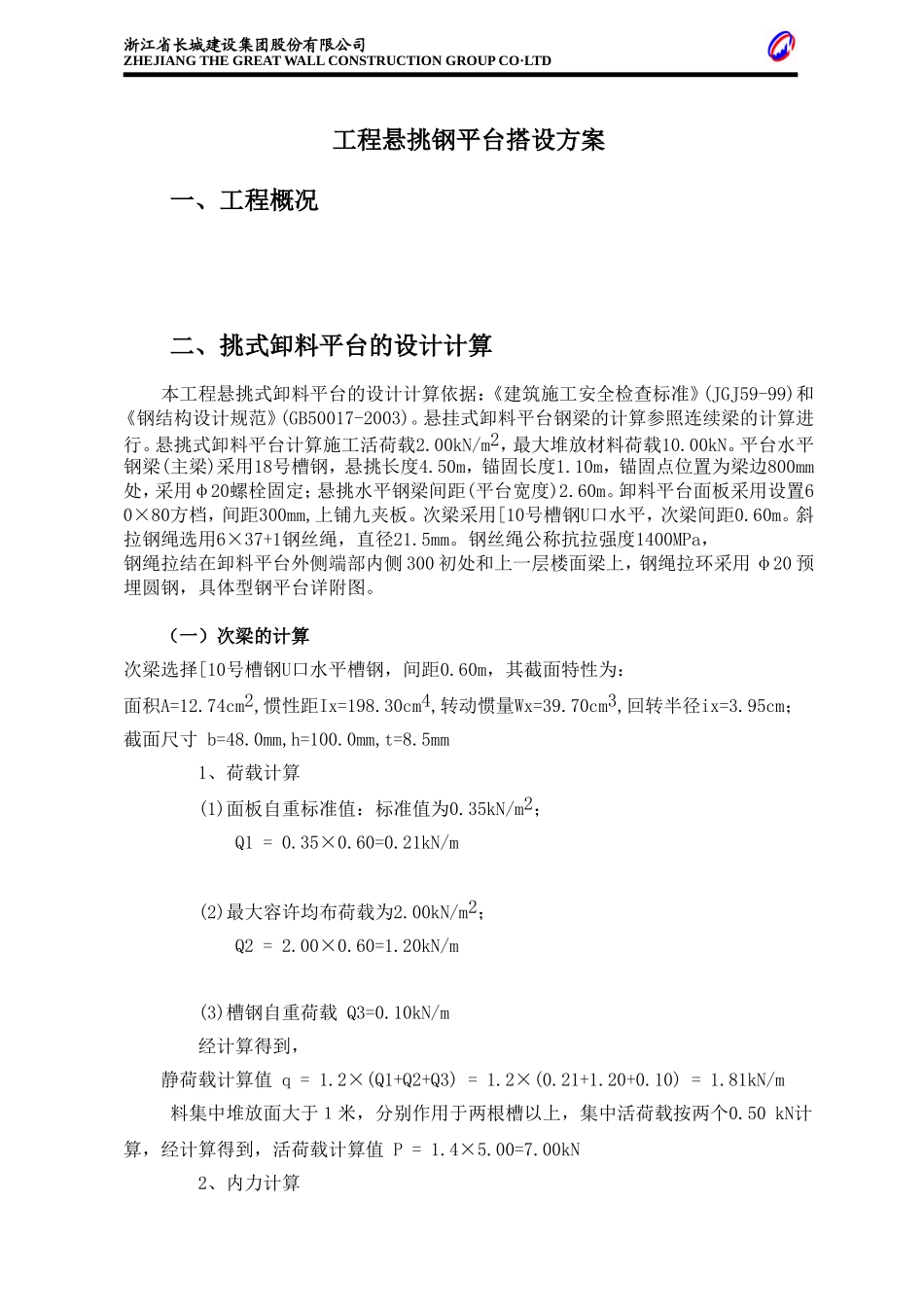

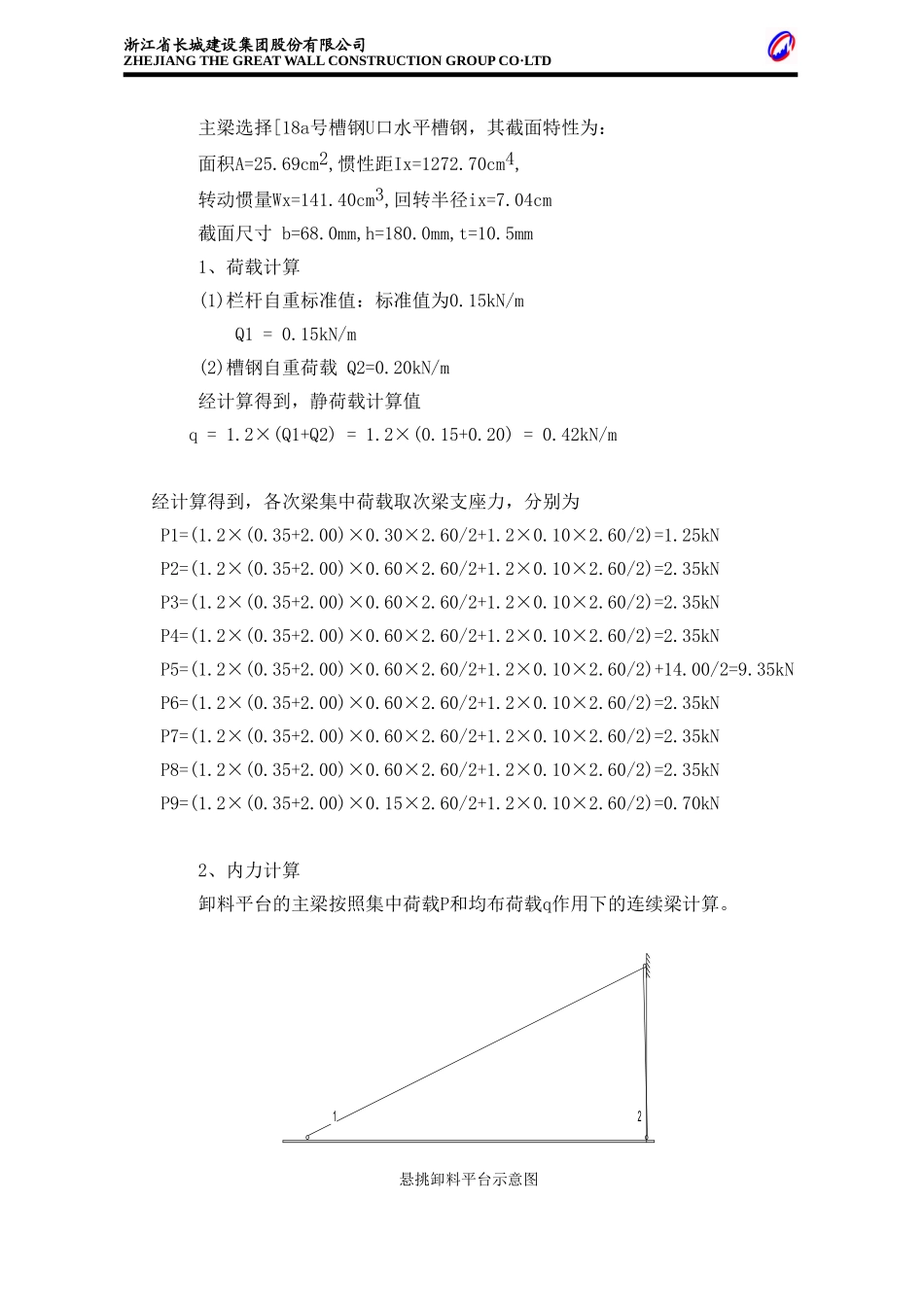

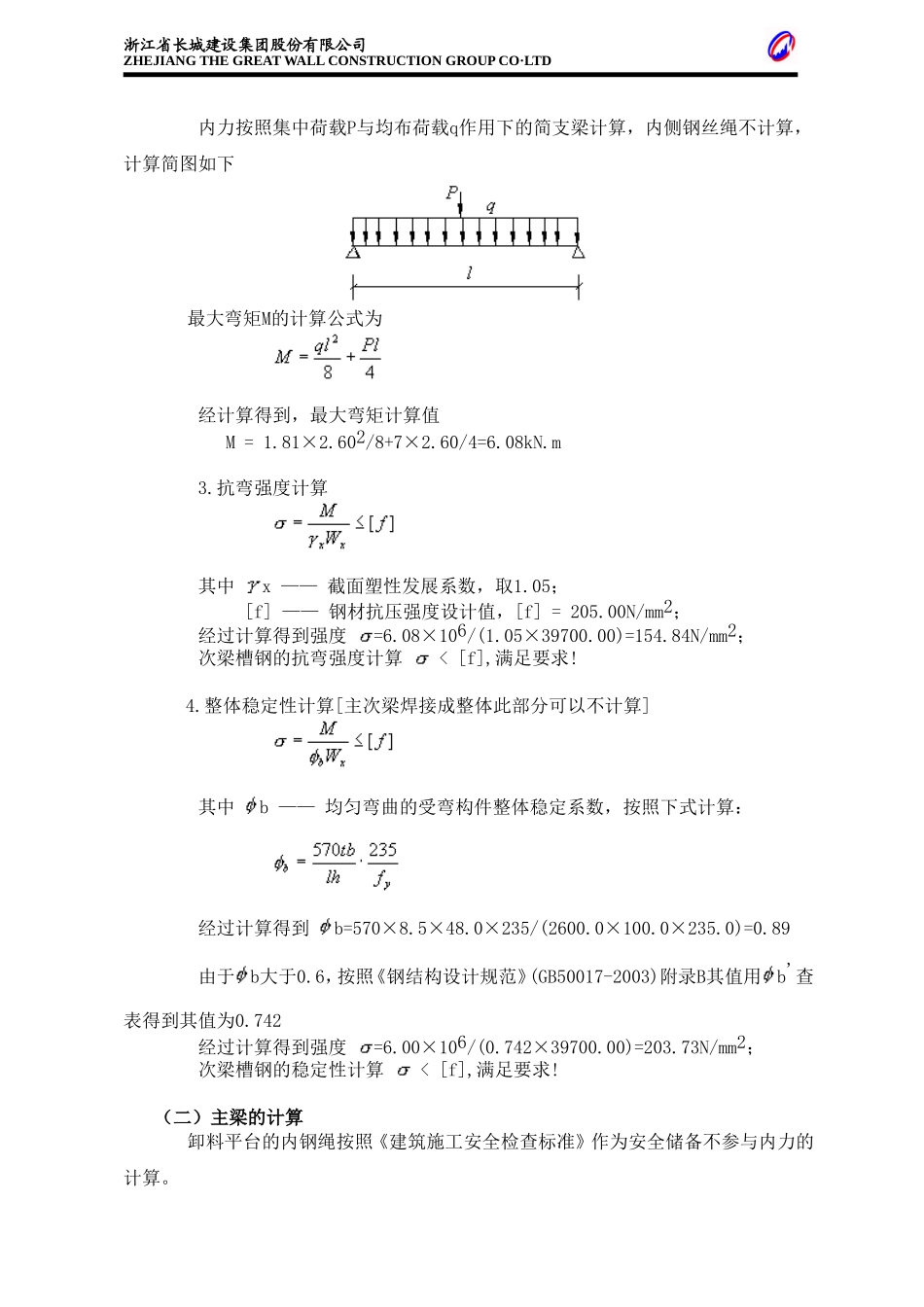

浙江省长城建设集团股份有限公司ZHEJIANGTHEGREATWALLCONSTRUCTIONGROUPCO·LTD工程悬挑钢平台搭设方案一、工程概况二、挑式卸料平台的设计计算本工程悬挑式卸料平台的设计计算依据：《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。悬挂式卸料平台钢梁的计算参照连续梁的计算进行。悬挑式卸料平台计算施工活荷载2.00kN/m2，最大堆放材料荷载10.00kN。平台水平钢梁(主梁)采用18号槽钢，悬挑长度4.50m，锚固长度1.10m，锚固点位置为梁边800mm处，采用φ20螺栓固定；悬挑水平钢梁间距(平台宽度)2.60m。卸料平台面板采用设置60×80方档，间距300mm,上铺九夹板。次梁采用[10号槽钢U口水平，次梁间距0.60m。斜拉钢绳选用6×37+1钢丝绳，直径21.5mm。钢丝绳公称抗拉强度1400MPa，钢绳拉结在卸料平台外侧端部内侧300初处和上一层楼面梁上，钢绳拉环采用φ20预埋圆钢，具体型钢平台详附图。（一）次梁的计算次梁选择[10号槽钢U口水平槽钢，间距0.60m，其截面特性为：面积A=12.74cm2,惯性距Ix=198.30cm4,转动惯量Wx=39.70cm3,回转半径ix=3.95cm；截面尺寸b=48.0mm,h=100.0mm,t=8.5mm1、荷载计算(1)面板自重标准值：标准值为0.35kN/m2；Q1=0.35×0.60=0.21kN/m(2)最大容许均布荷载为2.00kN/m2；Q2=2.00×0.60=1.20kN/m(3)槽钢自重荷载Q3=0.10kN/m经计算得到，静荷载计算值q=1.2×(Q1+Q2+Q3)=1.2×(0.21+1.20+0.10)=1.81kN/m料集中堆放面大于１米，分别作用于两根槽以上，集中活荷载按两个0.50kN计算，经计算得到，活荷载计算值P=1.4×5.00=7.00kN2、内力计算浙江省长城建设集团股份有限公司ZHEJIANGTHEGREATWALLCONSTRUCTIONGROUPCO·LTD内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M=1.81×2.602/8+7×2.60/4=6.08kN.m3.抗弯强度计算其中x——截面塑性发展系数，取1.05；[f]——钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得到强度=6.08×106/(1.05×39700.00)=154.84N/mm2；次梁槽钢的抗弯强度计算<[f],满足要求!4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]其中b——均匀弯曲的受弯构件整体稳定系数，按照下式计算：经过计算得到b=570×8.5×48.0×235/(2600.0×100.0×235.0)=0.89由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.742经过计算得到强度=6.00×106/(0.742×39700.00)=203.73N/mm2；次梁槽钢的稳定性计算<[f],满足要求!（二）主梁的计算卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。浙江省长城建设集团股份有限公司ZHEJIANGTHEGREATWALLCONSTRUCTIONGROUPCO·LTD主梁选择[18a号槽钢U口水平槽钢，其截面特性为：面积A=25.69cm2,惯性距Ix=1272.70cm4,转动惯量Wx=141.40cm3,回转半径ix=7.04cm截面尺寸b=68.0mm,h=180.0mm,t=10.5mm1、荷载计算(1)栏杆自重标准值：标准值为0.15kN/mQ1=0.15kN/m(2)槽钢自重荷载Q2=0.20kN/m经计算得到，静荷载计算值q=1.2×(Q1+Q2)=1.2×(0.15+0.20)=0.42kN/m经计算得到，各次梁集中荷载取次梁支座力，分别为P1=(1.2×(0.35+2.00)×0.30×2.60/2+1.2×0.10×2.60/2)=1.25kNP2=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP3=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP4=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP5=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)+14.00/2=9.35kNP6=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP7=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP8=(1.2×(0.35+2.00)×0.60×2.60/2+1.2×0.10×2.60/2)=2.35kNP9=(1.2×(0.35+2.00)×0.15×2.60/2+1.2×0.10×2.60/2)=0.70kN2、内力计算卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。12悬挑卸料平台示意图浙江省长城建设集团股份有限公司ZHEJIANGTHEGREATWALLCONSTRUCTIONGROUPCO·LTD300420011001.25kN2.35kN2.35kN2.35kN9.35kN2.35kN2.35kN2.35kN0.70kN0.42kN/mA...
