样板墙施工方案VIP免费

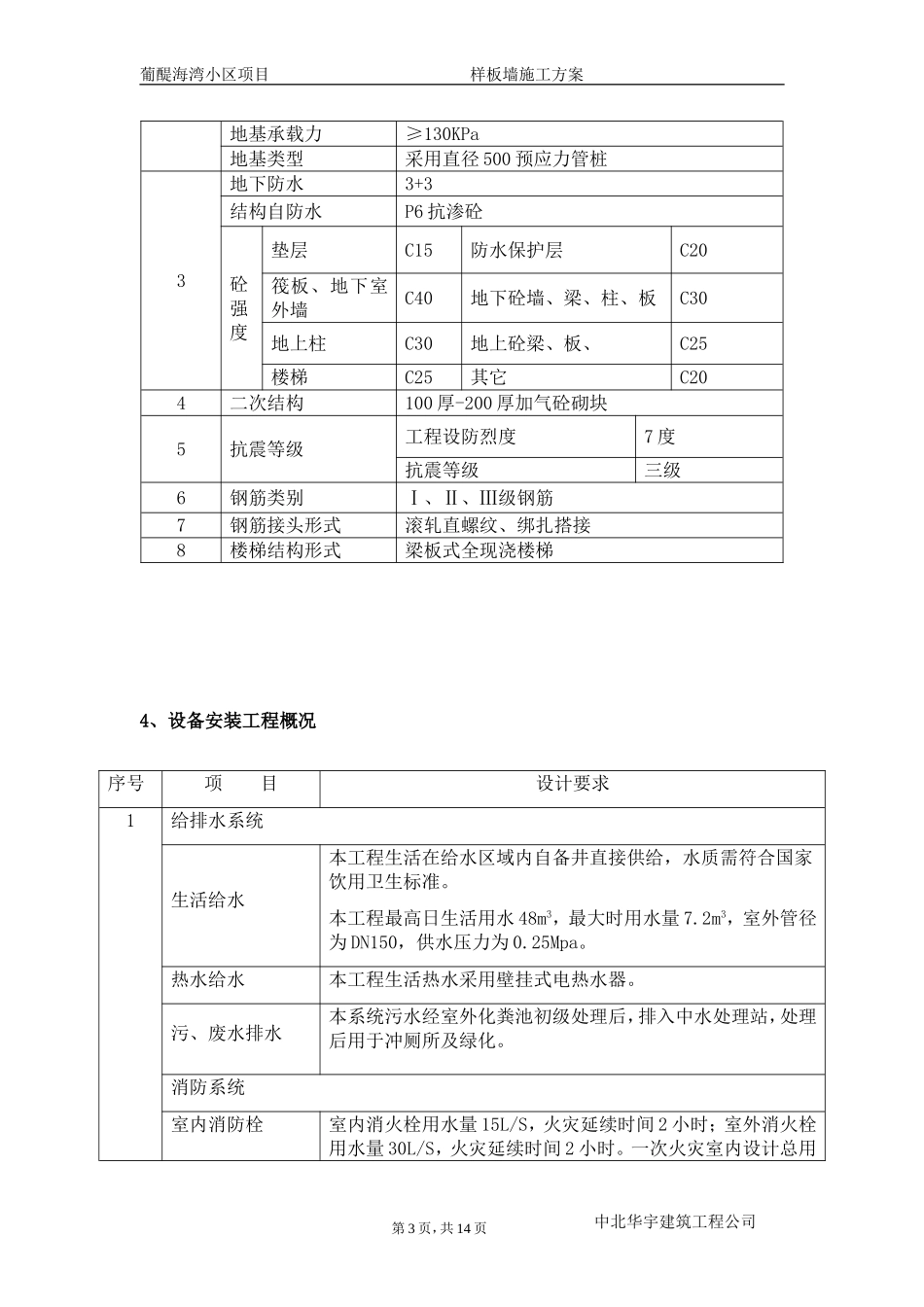

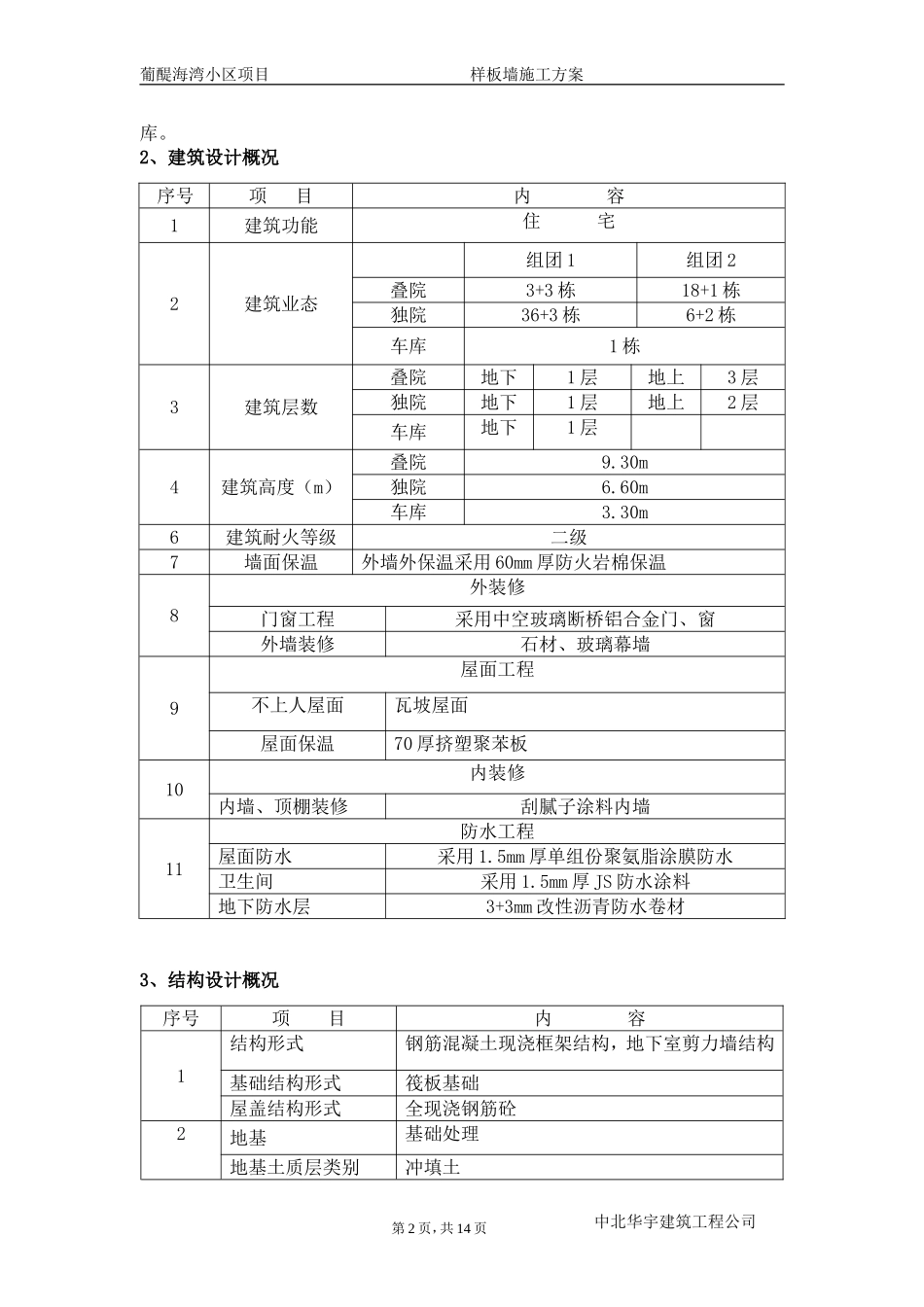

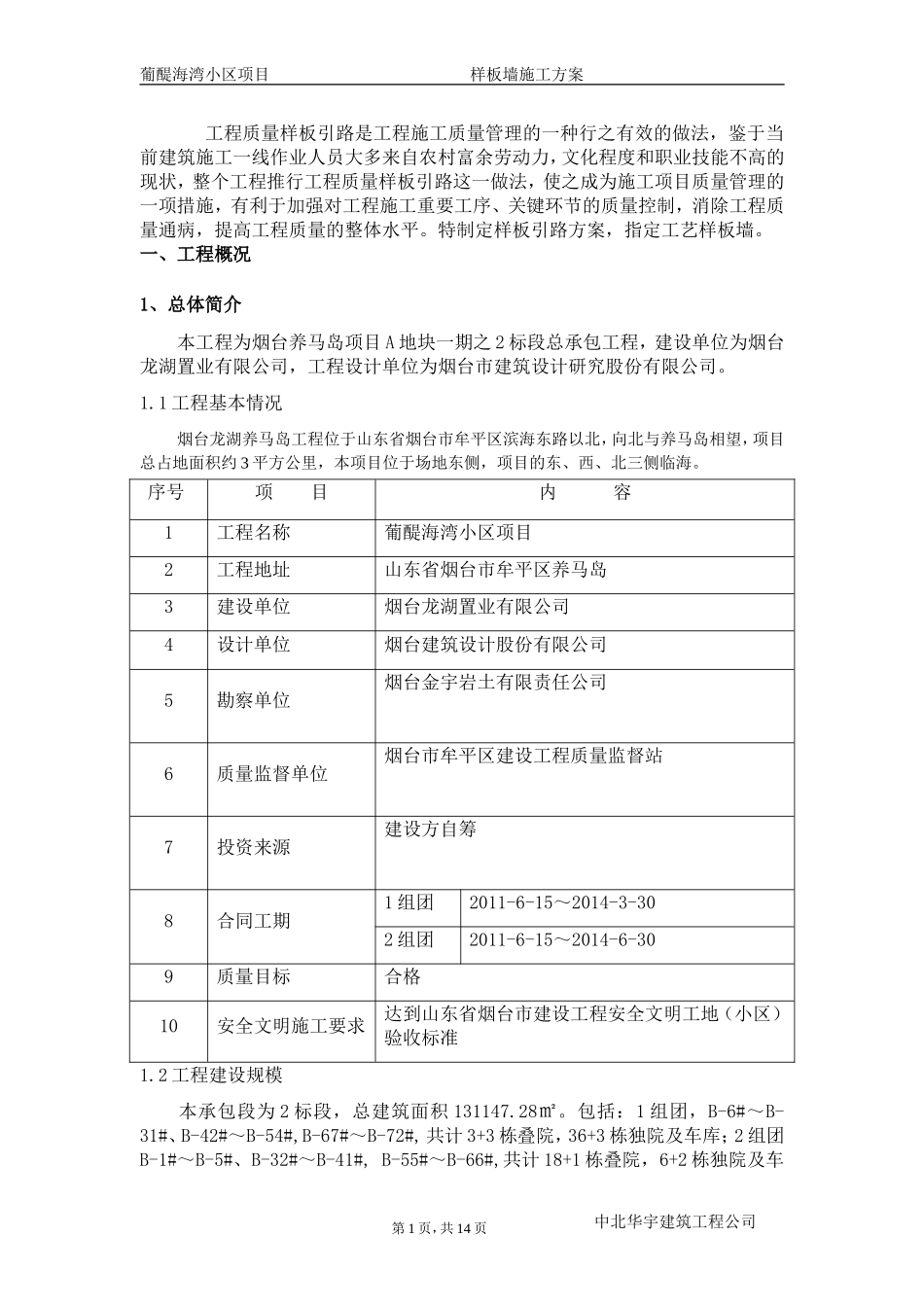

葡醍海湾小区项目样板墙施工方案工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。特制定样板引路方案，指定工艺样板墙。一、工程概况1、总体简介本工程为烟台养马岛项目A地块一期之2标段总承包工程，建设单位为烟台龙湖置业有限公司，工程设计单位为烟台市建筑设计研究股份有限公司。1.1工程基本情况烟台龙湖养马岛工程位于山东省烟台市牟平区滨海东路以北，向北与养马岛相望，项目总占地面积约3平方公里，本项目位于场地东侧，项目的东、西、北三侧临海。序号项目内容1工程名称葡醍海湾小区项目2工程地址山东省烟台市牟平区养马岛3建设单位烟台龙湖置业有限公司4设计单位烟台建筑设计股份有限公司5勘察单位烟台金宇岩土有限责任公司6质量监督单位烟台市牟平区建设工程质量监督站7投资来源建设方自筹8合同工期1组团2011-6-15～2014-3-302组团2011-6-15～2014-6-309质量目标合格10安全文明施工要求达到山东省烟台市建设工程安全文明工地（小区）验收标准1.2工程建设规模本承包段为2标段，总建筑面积131147.28㎡。包括：1组团，B-6#～B-31#、B-42#～B-54#,B-67#～B-72#,共计3+3栋叠院，36+3栋独院及车库；2组团B-1#～B-5#、B-32#～B-41#,B-55#～B-66#,共计18+1栋叠院，6+2栋独院及车中北华宇建筑工程公司第1页，共14页葡醍海湾小区项目样板墙施工方案库。2、建筑设计概况序号项目内容1建筑功能住宅2建筑业态组团1组团2叠院3+3栋18+1栋独院36+3栋6+2栋车库1栋3建筑层数叠院地下1层地上3层独院地下1层地上2层车库地下1层4建筑高度（m）叠院9.30m独院6.60m车库3.30m6建筑耐火等级二级7墙面保温外墙外保温采用60mm厚防火岩棉保温8外装修门窗工程采用中空玻璃断桥铝合金门、窗外墙装修石材、玻璃幕墙9屋面工程不上人屋面瓦坡屋面屋面保温70厚挤塑聚苯板10内装修内墙、顶棚装修刮腻子涂料内墙11防水工程屋面防水采用1.5mm厚单组份聚氨脂涂膜防水卫生间采用1.5mm厚JS防水涂料地下防水层3+3mm改性沥青防水卷材3、结构设计概况序号项目内容1结构形式钢筋混凝土现浇框架结构，地下室剪力墙结构基础结构形式筏板基础屋盖结构形式全现浇钢筋砼2地基基础处理地基土质层类别冲填土中北华宇建筑工程公司第2页，共14页葡醍海湾小区项目样板墙施工方案地基承载力≥130KPa地基类型采用直径500预应力管桩3地下防水3+3结构自防水P6抗渗砼砼强度垫层C15防水保护层C20筏板、地下室外墙C40地下砼墙、梁、柱、板C30地上柱C30地上砼梁、板、C25楼梯C25其它C204二次结构100厚-200厚加气砼砌块5抗震等级工程设防烈度7度抗震等级三级6钢筋类别Ⅰ、Ⅱ、Ⅲ级钢筋7钢筋接头形式滚轧直螺纹、绑扎搭接8楼梯结构形式梁板式全现浇楼梯4、设备安装工程概况序号项目设计要求1给排水系统生活给水本工程生活在给水区域内自备井直接供给，水质需符合国家饮用卫生标准。本工程最高日生活用水48m3，最大时用水量7.2m3，室外管径为DN150，供水压力为0.25Mpa。热水给水本工程生活热水采用壁挂式电热水器。污、废水排水本系统污水经室外化粪池初级处理后，排入中水处理站，处理后用于冲厕所及绿化。消防系统室内消防栓室内消火栓用水量15L/S，火灾延续时间2小时；室外消火栓用水量30L/S，火灾延续时间2小时。一次火灾室内设计总用中北华宇建筑工程公司第3页，共14页葡醍海湾小区项目样板墙施工方案水量108m3。本建筑消火栓系统为一个区，共用一组消火栓加压泵。本系统采用单阀单出口消火栓，箱内设DN65mm消火栓1个，L=25m麻质衬胶龙带1条，DN19mm水枪1支，消防自救卷盘。建筑灭火器配置本建筑配电室灭火器按中危险级设置手提式干粉磷酸氨盐灭火器，型号MFT/ABC5（装药量5kg）。其他部位按中危险级设置手提式灭火器型号MFA3（装药量3kg）。管材及接口生活给水、中水管道室内生活给水、中水采用PSP钢塑复合管，采用专用双热熔管件进行双热熔连接。消火栓管...
