热敏电阻的温度特性VIP免费

热敏电阻的温度特性_第1页
1/12
热敏电阻的温度特性_第2页
2/12
热敏电阻的温度特性_第3页
3/12

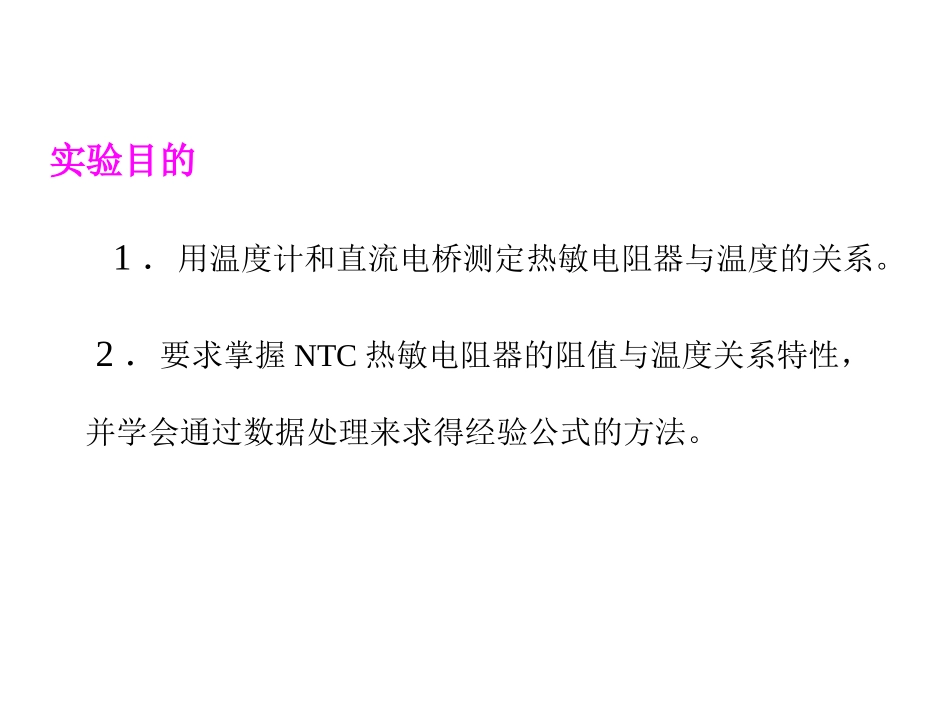

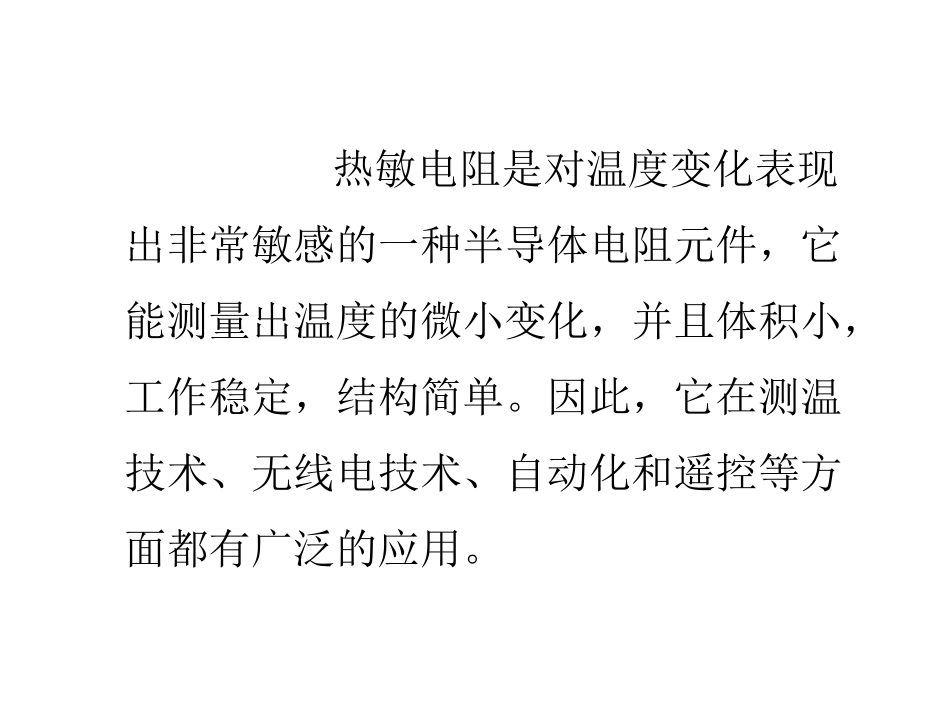

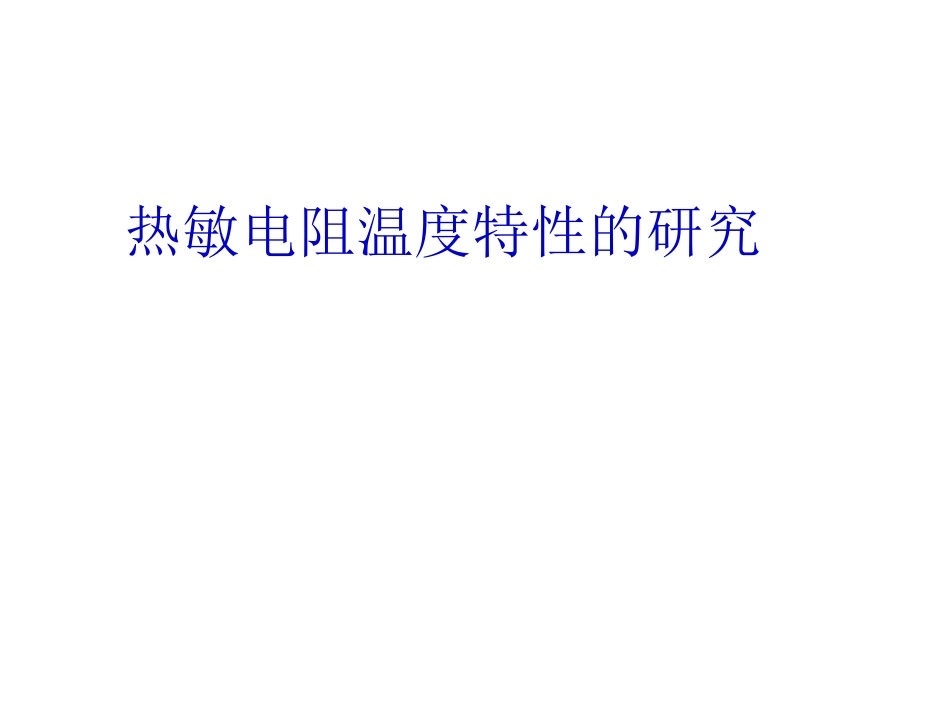

热敏电阻温度特性的研究实验目的1.用温度计和直流电桥测定热敏电阻器与温度的关系。2.要求掌握NTC热敏电阻器的阻值与温度关系特性,并学会通过数据处理来求得经验公式的方法。热敏电阻是对温度变化表现出非常敏感的一种半导体电阻元件,它能测量出温度的微小变化,并且体积小,工作稳定,结构简单。因此,它在测温技术、无线电技术、自动化和遥控等方面都有广泛的应用。TBAeR电阻温度特性的通用公式为:dTdRRTT1热敏电阻温度系数的定义式为:(2)(1)实验原理TBART1lnln2TBT对于负温度系数热敏电阻可以表示为对(1)式线性化,可得(3)(4)对上式取对数有:或写作(线性变化关系)式中,改变被测样品的温度,分别测出不同的温度T以及对应的值,重复7—10次,可用图解法、计算法或最小二乘法求出A、a、b值进而可求得材料常熟和温度度系数。TbaRTlnlnBXAYTXbBaARYT1,,ln,lnTR测量电路:实验仪器FB801型恒温控制温度传感器实验仪灵敏检流计电阻箱负热敏电阻玻璃烧杯,小试管温度计磁力搅拌器电热管PT100铂电阻温度计实验内容:1.按实验原理图的实验装置接好电路,安装仪器。2.在容器内盛入水,开启直流电源开关,先测出室温时温度T0和NTC热敏电阻的阻值R0;对水加热,使水温逐渐上升,测试的温度从室温开始,每增加5℃,作一次量记为Ti和Ri,直到70℃止。3.用作图法求出温度在室温到70℃范围内的材料系数B。4.用公式(2)计算NTC热敏电阻在温度T0=50℃时的电阻温度系数。数据处理•绘出RT-T曲线和lnRT-1/T曲线,验证lnRT与1/T是否成线性关系。•作图法求出lnRT-1/T曲线的斜率B,根据公式(3)求出50℃时的电阻温度系数思考题1、NTC半导体热敏电阻与金属导热电阻比较,具有什么特点?2、在测量半导体热敏电阻时,当桥路达到平衡后,撤去电源,对电路会有什么影响?(电流计是否偏转)为什么?3、当温度变化时,NTC热敏电阻与Pt100的电阻值分别做什么变化,变化的趋势各有什么特点?序号1234567891030354045505560657075lnRTT)(C)(TRT1310()测量热敏电阻阻值随温度变化数据
