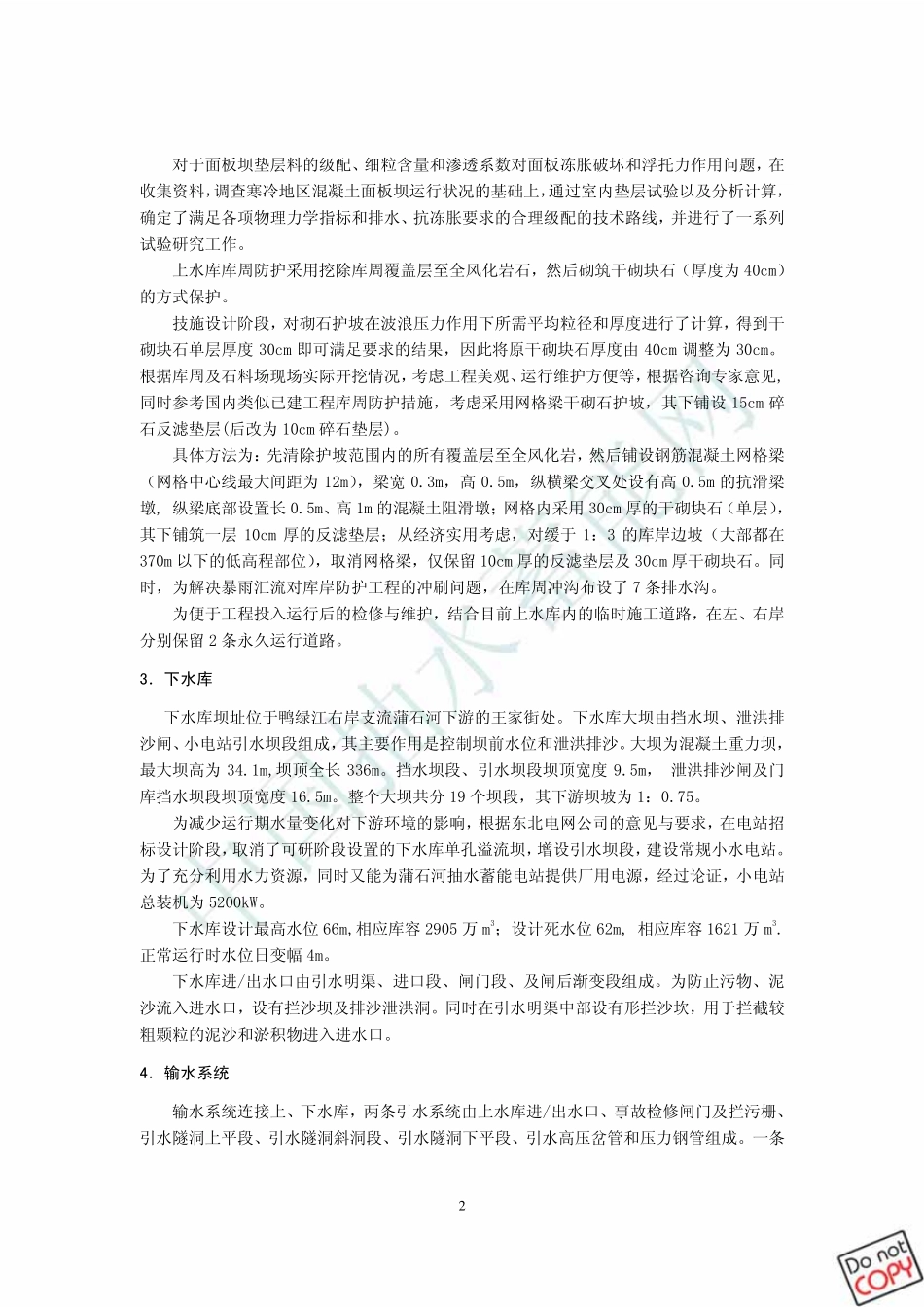

1蒲石河抽水蓄能电站枢纽布置简介王广福1郑光伟1张泽明2张东2马龙彪2（1.中水东北勘测设计研究有限责任公司2.辽宁蒲石河抽水蓄能有限公司）[摘要]介绍蒲石河抽水蓄能电站枢纽布置情况。1.工程概况及自然条件（1）工程概况辽宁蒲石河抽水蓄能电站位于辽宁省宽甸满族自治县境内，距丹东市约60km，该电站是我国东北地区第一座大型纯抽水蓄能电站。电站安装4台300MW机组，总装机容量1200MW，年平均发电量18.6亿kW.h，年平均抽水电量24.09亿kW.h，为日调节的抽水蓄能电站。它以一回500kV出线接至五龙背500kV变电所，将在东北电网中担任调峰、填谷、调频和事故备用。电站工程枢纽建筑物主要由下水库及水库泄洪排沙闸坝，上水库及上水库钢筋混凝土面板堆石坝、上、下水库进水口、地下厂房洞室系统、地下输水洞室系统及500kv地面开关站等地面附属建筑物组成。（2）站址自然条件电站下水库位于中朝界河鸭绿江右岸支流蒲石河干流下游，坝址在鼓楼子乡王家街村。上水库位于长甸镇东洋河村泉眼沟沟首，在泉眼沟沟口筑坝成库。上、下水库间直线平面距离约为2.5km，上下库坝址处库底高差约280m，筑坝形成水库后额定水头308m，最大发电净水头327.5m，水泵最大动扬程333.9m，最小动扬程296.9m.下水库站址区年平均降水量1134.6mm，多年平均径流量76.2万m3。百年一遇洪水为8250m3，千年一遇洪水为12400m3。站址多年平均气温6.6℃。上水库坝止以上集水面积仅1.12km2,无径流来源。电站枢纽所在区域的地层岩性主要为：下元古界辽河变质岩系，早元古代混合花岗岩和混合岩、后期有元古代和晚侏罗世侵入岩及岩脉，上覆新生界第四系松散堆积层等。站址区地质构造较为简单，深部构造较平稳，稳定性较好，为相对稳定地块。工程区地震基本烈度为ⅵ度。2．上水库上水库为钢筋混凝土面板堆石坝，坝顶长714m，最大坝高78.5m，上游坡比1∶1.4，下游坡比1∶1.5。钢筋混凝土面板厚度为0.3m。面板下设砂砾石垫层和过渡层，其水平宽度均为3.0m。坝体为堆石。坝址处库水位变化频繁，而且变化幅度大，最大变幅为32m，水位升降速率为5.33m/h。由于这种水位变化特点，加之地处寒冷地区，水库运行过程中是否会出现库水位骤降时垫层内产生对混凝土面板的反向水压力和垫层冻结时产生对面板的冻胀力及其大小，是值得重视和研究的问题。2对于面板坝垫层料的级配、细粒含量和渗透系数对面板冻胀破坏和浮托力作用问题，在收集资料，调查寒冷地区混凝土面板坝运行状况的基础上，通过室内垫层试验以及分析计算，确定了满足各项物理力学指标和排水、抗冻胀要求的合理级配的技术路线，并进行了一系列试验研究工作。上水库库周防护采用挖除库周覆盖层至全风化岩石，然后砌筑干砌块石（厚度为40cm）的方式保护。技施设计阶段，对砌石护坡在波浪压力作用下所需平均粒径和厚度进行了计算，得到干砌块石单层厚度30cm即可满足要求的结果，因此将原干砌块石厚度由40cm调整为30cm。根据库周及石料场现场实际开挖情况，考虑工程美观、运行维护方便等，根据咨询专家意见,同时参考国内类似已建工程库周防护措施，考虑采用网格梁干砌石护坡，其下铺设15cm碎石反滤垫层(后改为10cm碎石垫层)。具体方法为：先清除护坡范围内的所有覆盖层至全风化岩，然后铺设钢筋混凝土网格梁（网格中心线最大间距为12m），梁宽0.3m，高0.5m，纵横梁交叉处设有高0.5m的抗滑梁墩,纵梁底部设置长0.5m、高1m的混凝土阻滑墩；网格内采用30cm厚的干砌块石（单层），其下铺筑一层10cm厚的反滤垫层；从经济实用考虑，对缓于1：3的库岸边坡（大部都在370m以下的低高程部位），取消网格梁，仅保留10cm厚的反滤垫层及30cm厚干砌块石。同时，为解决暴雨汇流对库岸防护工程的冲刷问题，在库周冲沟布设了7条排水沟。为便于工程投入运行后的检修与维护，结合目前上水库内的临时施工道路，在左、右岸分别保留2条永久运行道路。3．下水库下水库坝址位于鸭绿江右岸支流蒲石河下游的王家街处。下水库大坝由挡水坝、泄洪排沙闸、小电站引水坝段组成，其主要作用是控制坝前水位和泄洪排沙。大坝为混凝土重力坝，最大坝高为34.1m,坝顶全长336m。挡水坝段、引水坝段坝顶宽度9.5m，泄洪排沙闸...
