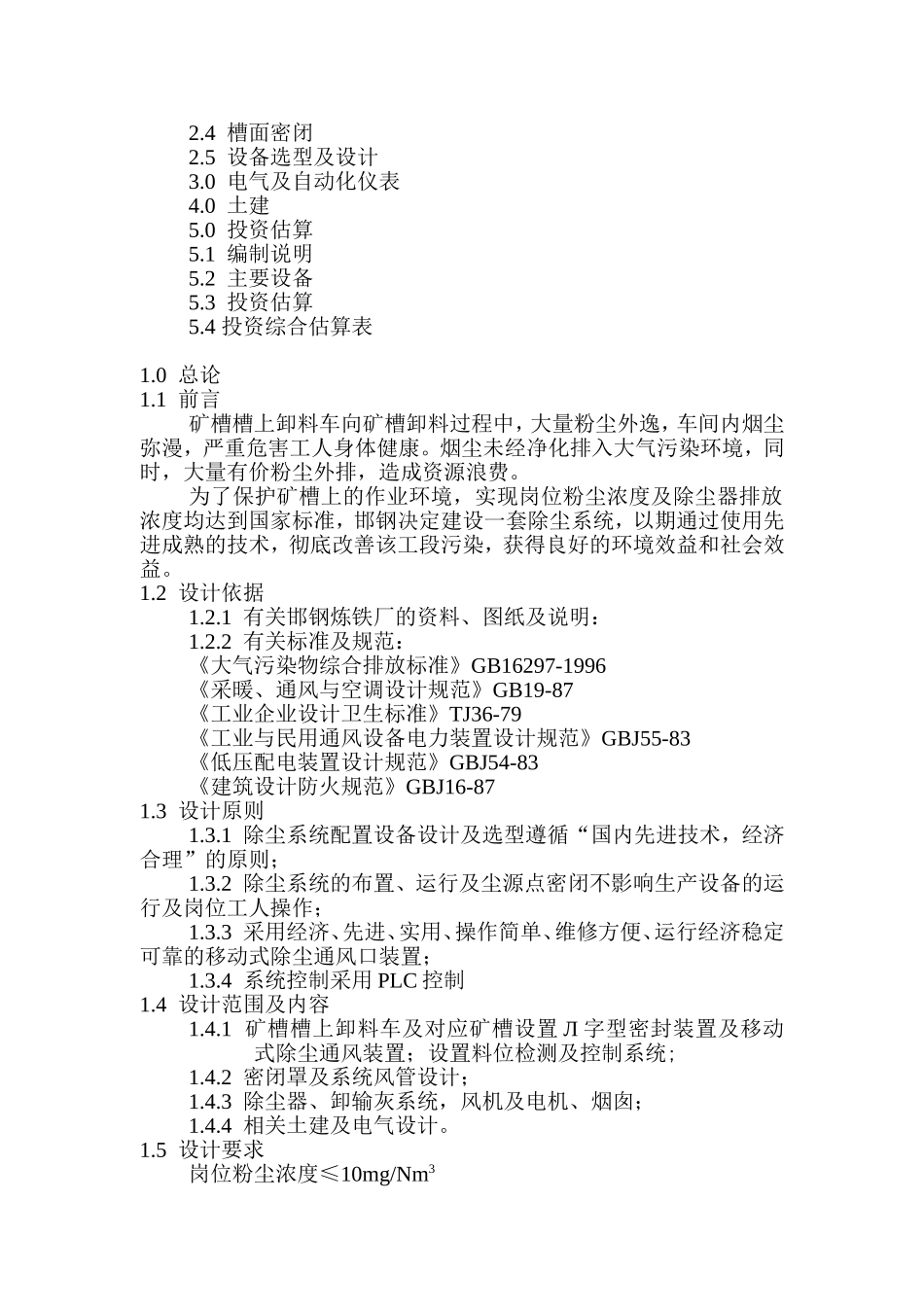

邯钢炼铁厂原料场矿槽槽上除尘工程设计方案武汉安全环保研究院2005年3月目录1.0总论1.1前言1.2设计依据1.3设计原则1.4设计范围及内容1.5设计要求2.0除尘工艺2.1尘源抽风点及抽风量2.2除尘方案确定2.3移动式除尘通风口装置的布置2.4槽面密闭2.5设备选型及设计3.0电气及自动化仪表4.0土建5.0投资估算5.1编制说明5.2主要设备5.3投资估算5.4投资综合估算表1.0总论1.1前言矿槽槽上卸料车向矿槽卸料过程中，大量粉尘外逸，车间内烟尘弥漫，严重危害工人身体健康。烟尘未经净化排入大气污染环境，同时，大量有价粉尘外排，造成资源浪费。为了保护矿槽上的作业环境，实现岗位粉尘浓度及除尘器排放浓度均达到国家标准，邯钢决定建设一套除尘系统，以期通过使用先进成熟的技术，彻底改善该工段污染，获得良好的环境效益和社会效益。1.2设计依据1.2.1有关邯钢炼铁厂的资料、图纸及说明：1.2.2有关标准及规范：《大气污染物综合排放标准》GB16297-1996《采暖、通风与空调设计规范》GB19-87《工业企业设计卫生标准》TJ36-79《工业与民用通风设备电力装置设计规范》GBJ55-83《低压配电装置设计规范》GBJ54-83《建筑设计防火规范》GBJ16-871.3设计原则1.3.1除尘系统配置设备设计及选型遵循“国内先进技术，经济合理”的原则；1.3.2除尘系统的布置、运行及尘源点密闭不影响生产设备的运行及岗位工人操作；1.3.3采用经济、先进、实用、操作简单、维修方便、运行经济稳定可靠的移动式除尘通风口装置；1.3.4系统控制采用PLC控制1.4设计范围及内容1.4.1矿槽槽上卸料车及对应矿槽设置Л字型密封装置及移动式除尘通风装置；设置料位检测及控制系统;1.4.2密闭罩及系统风管设计；1.4.3除尘器、卸输灰系统，风机及电机、烟囱；1.4.4相关土建及电气设计。1.5设计要求岗位粉尘浓度≤10mg/Nm3扬尘捕集率≥95%除尘器出口粉尘浓度<50mg/Nm32.0除尘工艺2.1尘源抽风点及抽风量尘源抽风点及抽风量见下表2.2除尘方案确定2.2.1矿槽粉尘捕集目前，国内钢铁企业矿槽槽上通风除尘系统，采用工艺大多数都是在每个矿槽槽边分别设置一个吸尘罩，每个吸尘罩后设置一台电动阀门，电动阀门与槽上卸料车联锁，当卸料车在某槽卸料时，该槽的电动阀门自动开启，抽走该槽的含尘气流，防止粉尘从卸料口逸出，保护环境，这种控制方法存在以下三个方面的问题。①每槽均分别设置吸尘罩及电阀门，阀门的开启与卸料车联锁。卸料车运行频繁，由于粉尘颗粒粒径及比重均较大，加之粉尘具有一定的粘结性，频繁的启闭经常导致阀门出现故障，不能正常启用，这样，应该关闭的阀门不能完成关闭，多个阀门同时开启，使本该集中于受控料槽吸尘罩的风量分配到多个非受控制料槽的吸尘罩，受控料槽吸尘罩的风量相对降低，不能将卸料时扬起的粉尘抽走，影响卸料点的扬尘捕集：吸尘罩的风量相对降低，导致吸尘罩后的风管内的风速急剧下降，粉尘在风管内沉积，堵塞管道，致使系统不能抽风抑尘。②由于吸尘罩距扬尘点远，料槽密封不严，漏风率高，故要求的风量较大，一般常规风量难以达到理想的效果。③由于上述两个原因，致使矿槽槽上粉尘大量逸出，矿槽槽上粉尘严重超标。为解决以上控制方法所存在的问题，方案采用武汉安全环保研究院研制的专利产品，移动式除尘通风口装置，该装置主要由通风槽及活动接头两部分组成，活动接头可随卸料车同步运行，在卸料车溜槽旁设置一个吸风罩、就可控制一系列矿槽的扬尘，打破了每槽一个阀门、一个联锁装置、风量靠联锁控制，阀门转换的旧框，克服了阀门转换风量方法投资大、系统复杂易坏、维修量大、风量利用率低的弊端。具有投资省、简单、运行稳定可靠、维修量小、捕尘效率高的特点。该装置是通过多年试验研究成功的，已成功地应用于武钢四号高炉矿槽。北京首钢3#、4#高炉矿槽、宝钢3BF矿槽、鞍钢7#、10#、11#高炉矿槽、鞍钢烧结厂烧结矿槽、邯钢6#高炉、太钢、重钢、涟钢及凌钢等企业的高炉矿槽等，抑尘效果显著。该装置应用在矿槽上，能获序号尘源抽风点抽风量（m3/h）1皮带机机头5000×2=100002皮带机机尾5000×2=100003卸料车及矿槽35000×2=700004圆盘给料机5000×8=40000合计133000得满意效果。移动式除尘通风...
