特殊焊条说明表(欣发模具焊材)VIP免费

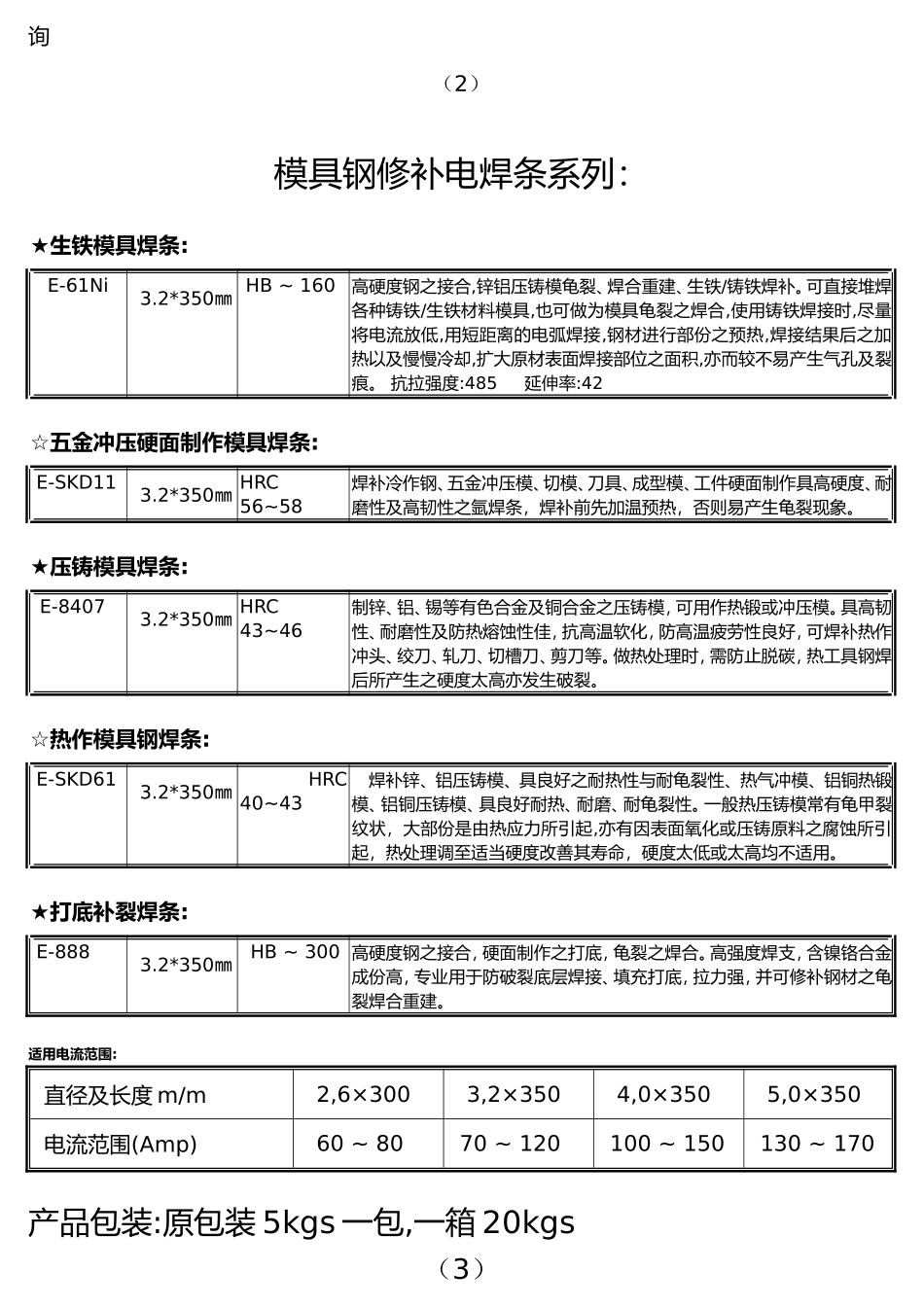

模具钢修补氩弧焊丝系列:产品型号规格硬度内容说明SKD111,0~3,2HRC56~58焊补冷作钢、五金冲压模、切模、刀具、成型模、陶瓷模、PVC耐蚀模等。工件硬面制作具高硬度、耐磨性及高韧性之氩焊条，焊补前先加温预热，否则易产生龟裂现象。SKD610,8~2,4HRC40~43焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。一般热压铸模常有龟甲裂纹状，大部份是由热应力所引起,亦有因表面氧化或压铸原料之腐蚀所引起，热处理调至适当硬度改善其寿命，硬度太低或太高均不适用。8407-H130,8~2,4HRC43~46制锌、铝、锡等有色合金及铜合金之压铸模，可用作热锻或冲压模。具高韧性、耐磨性及防热熔蚀性佳，抗高温软化，防高温疲劳性良好，可焊补热作冲头、绞刀、轧刀、切槽刀、剪刀等。做热处理时，需防止脱碳，热工具钢焊后所产生之硬度太高亦发生破裂。888T0,8~2,4HB~300高硬度钢之接合，硬面制作之打底，龟裂之焊合。高强度焊支，含镍铬合金成份高，专业用于防破裂底层焊接、填充打底，拉力强，并可修补钢材之龟裂焊合重建。相当于680抗拉强度:750屈伏强度:53067Ni1,6HB~220高硬度钢之接合，锌铝压铸模龟裂、焊合重建、生铁/铸铁焊补。可直接堆焊各种铸铁/生铁材料模具，也可做为模具龟裂之焊合，使用铸铁焊接时，尽量将电流放低，用短距离的电弧焊接，钢材进行部份之预热，焊接结果后之加热以及慢慢冷却，扩大原材表面焊接部位之面积，亦而较不易产生气孔及裂痕。抗拉强度:537延伸率:407180,8~2,4HRC28~30大型家电、玩具、通信、电子、运动器材等塑料产品模具钢。塑料射出模、耐热模、抗腐蚀模，切削性、蚀花性良好，研磨后表面光泽性优良，使用寿命长。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。7380,8~2,4HRC32~35半透明及需有表面光泽之塑料产品模具钢，大型模具，产品形状复杂及精度高之塑料模用钢。塑料射出模、耐热模、抗腐蚀模、蚀花性良好，具备优良加工性能，易切削抛光和电蚀，韧性及耐磨性佳。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。P20Ni0,8~2,4HRC30~34塑料射出模、耐热模（铸铜模）。以焊接裂开敏感性低的合金成份设计，含镍约1%，适合PAˋPOMˋPSˋPEˋPPˋABS塑料,具良好之抛光性，焊后无气孔、裂纹，打磨后有良好之光洁度，经真空脱气，锻造后，预硬至HRC33度，断面硬度分布均一，模具寿命达300,000以上。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。MS-31,6~2,4焊后HRC30~32热处理后较硬化硬度HRC48~50马氏体时效钢系,铝压铸模,低压铸造模,锻造模,冲裁模,注塑模的堆焊。特殊硬化高韧度合金,焊道在热处理前易于进行机械加工,并非常适用于铝重力压铸模、浇口、延长使用寿命的2~3倍,可制作非常精密之模具、超镜面（浇口补焊,使用不易热疲劳裂痕）。相当于6055S-1360,8~2,4HB~400塑料射出模，抗腐蚀、渗透性良好。高纯度、高镜面度，抛光性良好，抗锈防酸能力极佳，热处理变型少，适合PVCˋPPˋEPˋPCˋPMMA塑料，耐腐蚀及容易加工之模件及夹具，超镜面耐蚀精密模具，如橡胶模具、照相机部件、透镜、表壳等。（1）模具钢修补氩弧焊丝系列:产品型号规格硬度内容说明BeCu(铍铜)0,8~1,6HB~300高导热的铜合金模具材料，主加元素为铍，其适用于塑料注塑成型模具的内镶件、模芯、压铸冲头、热流道冷却系统、导热嘴、吹塑模具的整体型腔、磨耗板等。钨铜材料则应用在电阻焊、电火花、电子封装以及精密机械设备等。Cr钢1,0~3,2HRC55~57冲裁模、冷作成型模、冷拉模、冲头、高硬度、高轫性、线切割性良好。焊补前先加温预热，焊补后请做后热动作。CUS氩焊铜0,9~2,4HB~200此焊支用途广泛，可焊补电解片、铜合金、钢、青铜、生铁、一般铜件之焊补。机械性能良好，可用于铜合金之焊接修补，也可用于焊接钢和生铁、铁的接合。NAK-800,9~1,6HRC38~42塑料射出模、镜面钢。高硬度，镜面效果特佳，放电加工性良好，焊接性能极好，研磨后，光滑如镜，为世...
