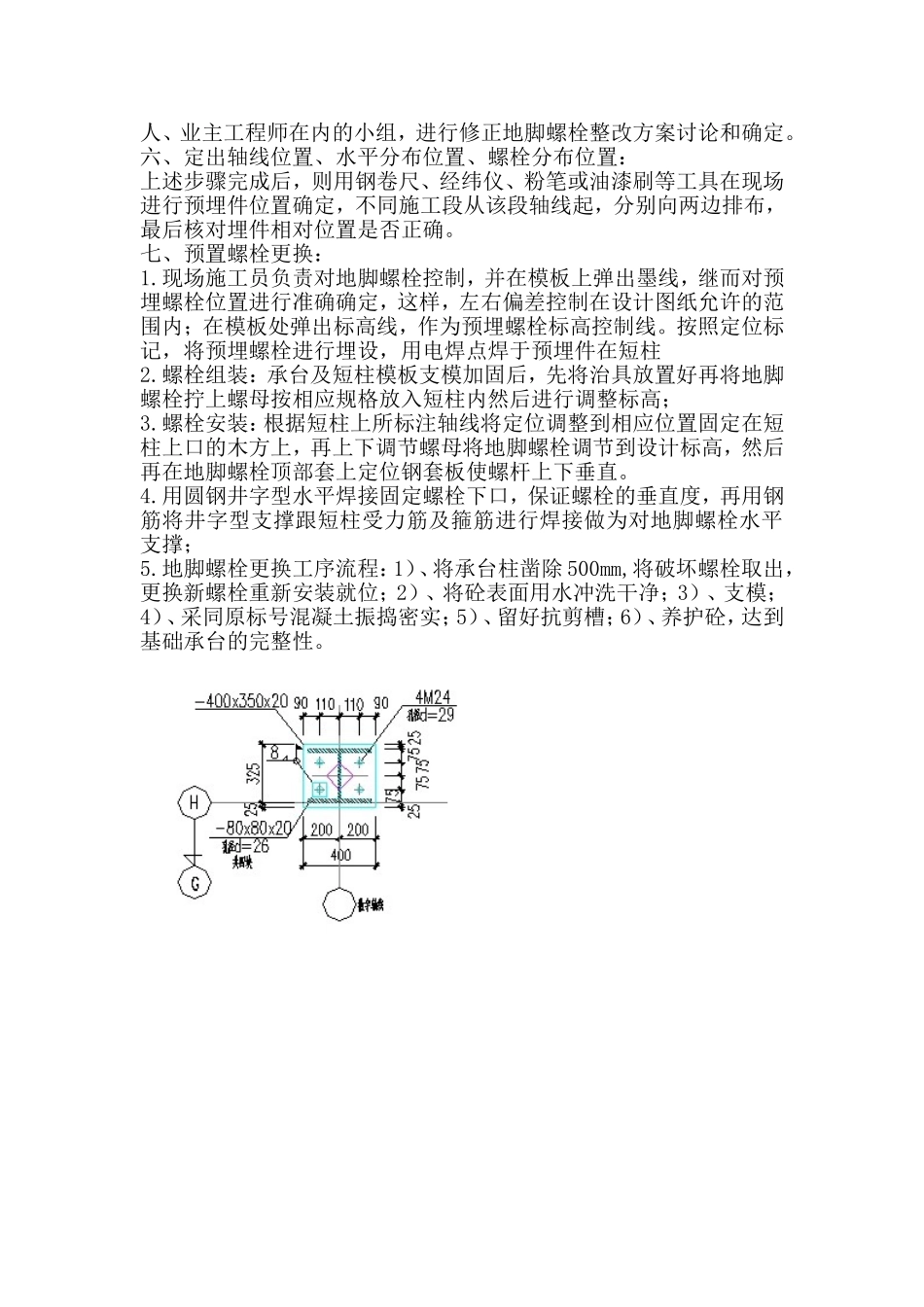

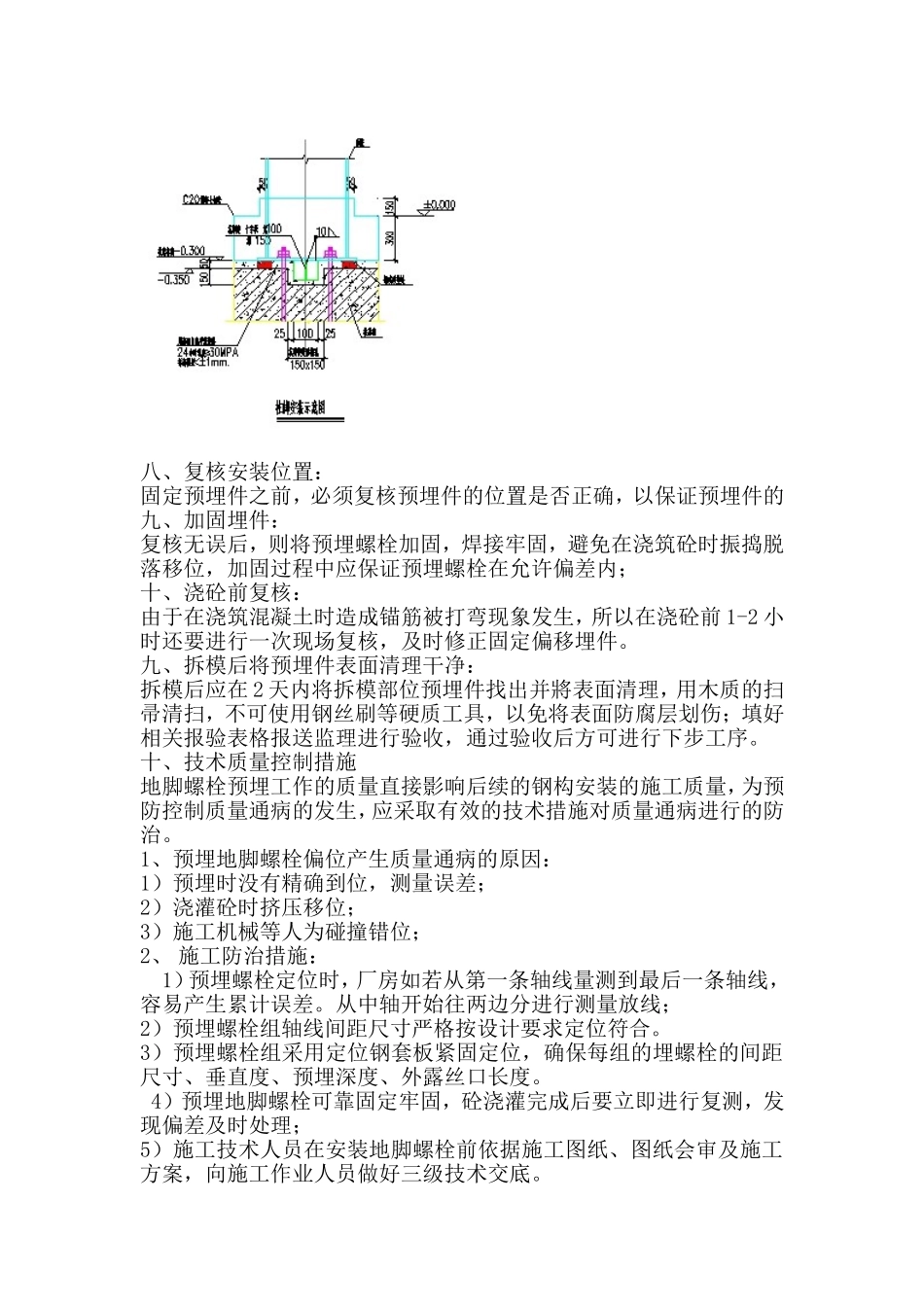

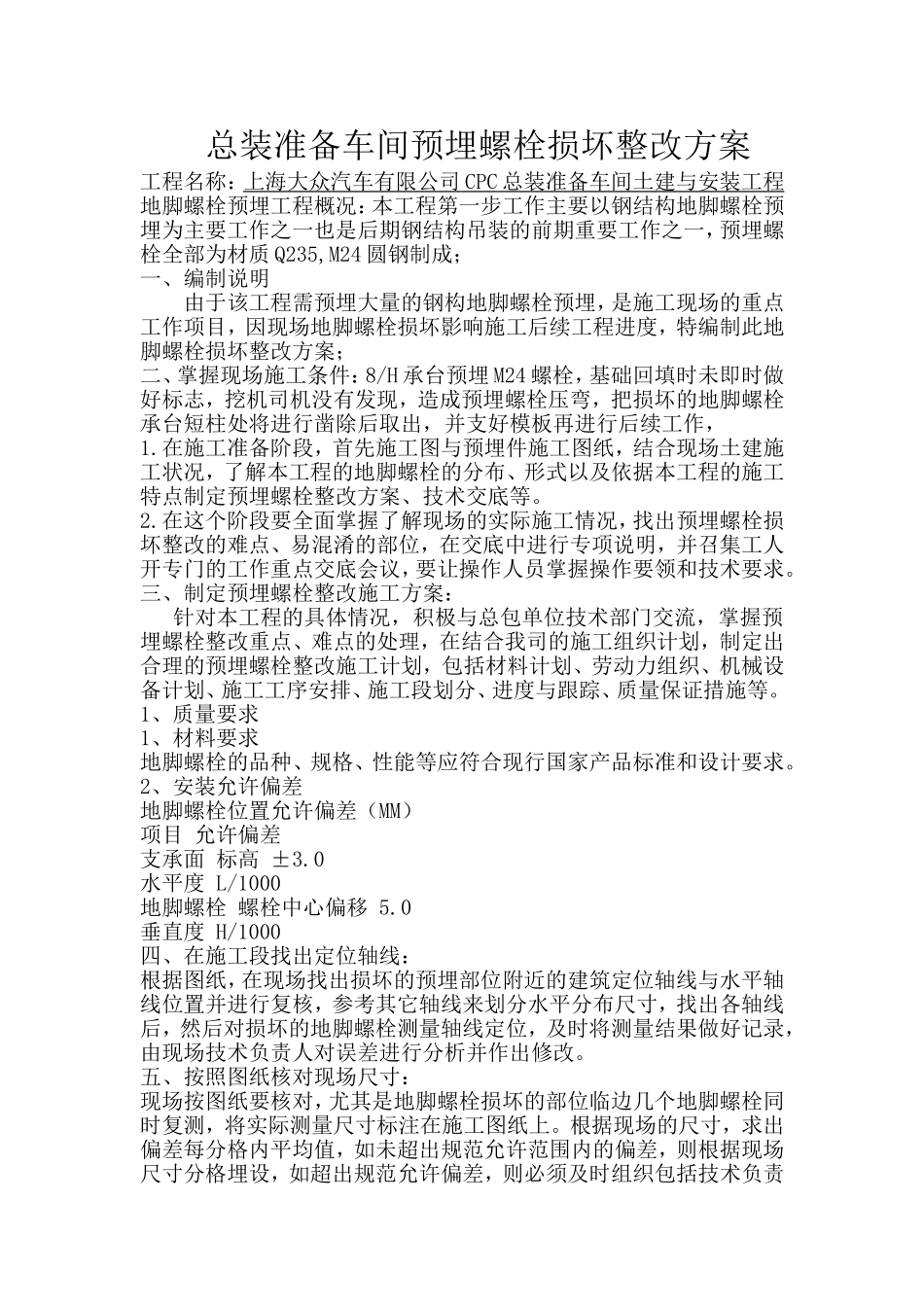

总装准备车间预埋螺栓损坏整改方案工程名称：上海大众汽车有限公司CPC总装准备车间土建与安装工程地脚螺栓预埋工程概况：本工程第一步工作主要以钢结构地脚螺栓预埋为主要工作之一也是后期钢结构吊装的前期重要工作之一，预埋螺栓全部为材质Q235,M24圆钢制成；一、编制说明由于该工程需预埋大量的钢构地脚螺栓预埋，是施工现场的重点工作项目，因现场地脚螺栓损坏影响施工后续工程进度，特编制此地脚螺栓损坏整改方案；二、掌握现场施工条件：8/H承台预埋M24螺栓，基础回填时未即时做好标志，挖机司机没有发现，造成预埋螺栓压弯，把损坏的地脚螺栓承台短柱处将进行凿除后取出，并支好模板再进行后续工作，1.在施工准备阶段，首先施工图与预埋件施工图纸，结合现场土建施工状况，了解本工程的地脚螺栓的分布、形式以及依据本工程的施工特点制定预埋螺栓整改方案、技术交底等。2.在这个阶段要全面掌握了解现场的实际施工情况，找出预埋螺栓损坏整改的难点、易混淆的部位，在交底中进行专项说明，并召集工人开专门的工作重点交底会议，要让操作人员掌握操作要领和技术要求。三、制定预埋螺栓整改施工方案：针对本工程的具体情况，积极与总包单位技术部门交流，掌握预埋螺栓整改重点、难点的处理，在结合我司的施工组织计划，制定出合理的预埋螺栓整改施工计划，包括材料计划、劳动力组织、机械设备计划、施工工序安排、施工段划分、进度与跟踪、质量保证措施等。1、质量要求1、材料要求地脚螺栓的品种、规格、性能等应符合现行国家产品标准和设计要求。2、安装允许偏差地脚螺栓位置允许偏差（MM）项目允许偏差支承面标高±3.0水平度L/1000地脚螺栓螺栓中心偏移5.0垂直度H/1000四、在施工段找出定位轴线：根据图纸，在现场找出损坏的预埋部位附近的建筑定位轴线与水平轴线位置并进行复核，参考其它轴线来划分水平分布尺寸，找出各轴线后，然后对损坏的地脚螺栓测量轴线定位，及时将测量结果做好记录，由现场技术负责人对误差进行分析并作出修改。五、按照图纸核对现场尺寸：现场按图纸要核对，尤其是地脚螺栓损坏的部位临边几个地脚螺栓同时复测，将实际测量尺寸标注在施工图纸上。根据现场的尺寸，求出偏差每分格内平均值，如未超出规范允许范围内的偏差，则根据现场尺寸分格埋设，如超出规范允许偏差，则必须及时组织包括技术负责人、业主工程师在内的小组，进行修正地脚螺栓整改方案讨论和确定。六、定出轴线位置、水平分布位置、螺栓分布位置：上述步骤完成后，则用钢卷尺、经纬仪、粉笔或油漆刷等工具在现场进行预埋件位置确定，不同施工段从该段轴线起，分别向两边排布，最后核对埋件相对位置是否正确。七、预置螺栓更换：1.现场施工员负责对地脚螺栓控制，并在模板上弹出墨线，继而对预埋螺栓位置进行准确确定，这样，左右偏差控制在设计图纸允许的范围内；在模板处弹出标高线，作为预埋螺栓标高控制线。按照定位标记，将预埋螺栓进行埋设，用电焊点焊于预埋件在短柱2.螺栓组装：承台及短柱模板支模加固后，先将治具放置好再将地脚螺栓拧上螺母按相应规格放入短柱内然后进行调整标高；3.螺栓安装：根据短柱上所标注轴线将定位调整到相应位置固定在短柱上口的木方上，再上下调节螺母将地脚螺栓调节到设计标高，然后再在地脚螺栓顶部套上定位钢套板使螺杆上下垂直。4.用圆钢井字型水平焊接固定螺栓下口，保证螺栓的垂直度，再用钢筋将井字型支撑跟短柱受力筋及箍筋进行焊接做为对地脚螺栓水平支撑；5.地脚螺栓更换工序流程：1）、将承台柱凿除500mm,将破坏螺栓取出，更换新螺栓重新安装就位；2）、将砼表面用水冲洗干净；3）、支模；4）、采同原标号混凝土振捣密实；5）、留好抗剪槽；6）、养护砼，达到基础承台的完整性。八、复核安装位置：固定预埋件之前，必须复核预埋件的位置是否正确，以保证预埋件的九、加固埋件：复核无误后，则将预埋螺栓加固，焊接牢固，避免在浇筑砼时振捣脱落移位，加固过程中应保证预埋螺栓在允许偏差内；十、浇砼前复核：由于在浇筑混凝土时造成锚筋被打弯现象发生，所以在浇砼前1-2小时还要进行一次现场复核，及时修正固定偏移埋件。九、拆模后将...
