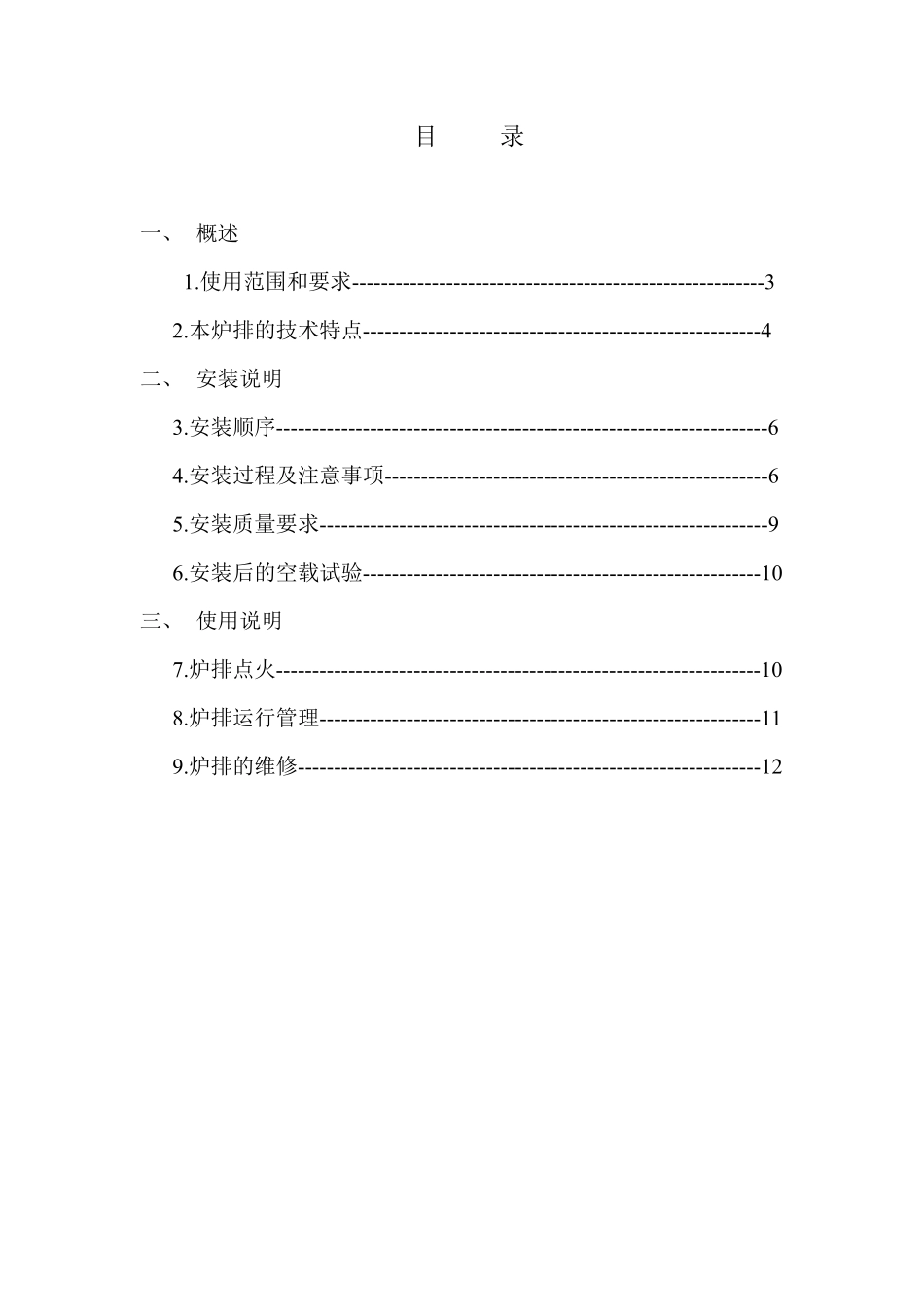

横梁炉排安装使用说明书JinmaboilerequipmentCo.,limitedhttp://www.jinmaboiler.com/目录一、概述1.使用范围和要求---------------------------------------------------------32.本炉排的技术特点-------------------------------------------------------4二、安装说明3.安装顺序--------------------------------------------------------------------64.安装过程及注意事项-----------------------------------------------------65.安装质量要求--------------------------------------------------------------96.安装后的空载试验-------------------------------------------------------10三、使用说明7.炉排点火-------------------------------------------------------------------108.炉排运行管理-------------------------------------------------------------119.炉排的维修----------------------------------------------------------------12一、概述瓦房店市永宁机械厂，是专门设计、生产各种炉排和炉排减速机的国家机械局定点专业厂。产品有四大系列（往复式炉排、链带式链条炉排、鳞片式链条炉排、横梁式链条炉排），一百几十个品种，并能够按用户要求承接特种炉排的设计、改造安装等任务；三十年来，我厂产品与国内一百多家锅炉企业的产品配套，以卓越的产品质量、良好的履约信誉和及时优质的服务，获得广大用户的信赖和赞誉。本说明书将详细介绍横梁式链条炉排的技术特点、适用条件和安装、调试、运行管理及维修的技术要求。1．使用范围和要求：1.1使用范围：本炉排是一种结构精巧、技术先进的层燃装置。可作为燃烧装置广泛用于大型层燃锅炉和各种加热、烘干专用设备中。1.2使用要求：1.2.1本炉排使用的煤质应符合下列要求：A、煤块最大颗粒尺寸不得超过￠40mm，￠0~6mm的细煤比例应小于50%，0~3mm的细末不应超过燃料总重的25%；B、燃煤含水量应小于20%，以8~10为宜；C、燃煤灰份含量不大于30%，但也不得小于10%；D、燃煤T3（灰渣熔化温度）应大于1250℃；E、结焦性中等；F、煤的发热值宜大于4300大卡/千克。1.2.2本炉排使用的助燃热风温度不得超过200℃。2．本炉排的技术特点：2.1整个炉排包括八个组件：1)支架；2）上下导轨；3）炉链；4）轴系；5）密封装置；6）放灰装置；7）加煤装置；8）前挡风门。2.2各组件的技术特点：1)支架由左、右两侧墙板与前、后和中间横梁构成。前、后梁为独立框构件，刚性好，中间梁之间的空间作为助燃热风室。2)上、下导轨均为密封式构件，与前、后、中间梁的上、下面连结。上导轨内装有导轨底板，使链条上的中间导轮和两个边滚轮在上面滚动；下导轨为Z形钢，当链条位于炉排下部时，边滚轮在Z形钢下翼缘上滚动。3)链条由链节两两相接组成，链节组件由链节、边滋轮、中间导向轮通过销轴、挡圈及定位铆钉连结在一起。链节上设有螺栓槽孔，用来连接安装炉排片的角钢横梁。4)炉排是由前轴驱动，前轴上装有一组链轮，由链轮轮齿拨动链条上的边滚轮使链条行进；本炉排无后轴，而是用固定在后梁上的导向滑块引导链条由上部导轨进入下部导轨。前轴转矩由炉排减速箱通过可调联轴器提供。5)角钢铆接了T形铸铁小梁所构成的横梁上串入带T形槽的炉排片；横梁组件分左、右和中间叁种，在炉排横方向上用螺栓与链条的链节一一对应相连，形成整个炉排面；炉排片的一侧铸有半园形通风槽另一侧为凸缘，炉排片的尾部有弧形吻，安装后炉排片前后彼此重叠，左右隔开让通风槽进风。6)为了满足炉排表面燃烧不同阶段的需要，实现分段送风，沿炉排纵向分成若干风室，并使各风室之间不得相互串风，本炉排设计了完善的密封结构。在各风室间、炉排前部、后部、下部和两侧都设计了特殊的密封结构。7)风室底部开有方形放灰孔，其上盖有串接在拉杆上的活门；搬手搬动，带动拉杆使活门开启，将从炉排面漏下集于风室内的细煤、灰放出。8)加煤装置现已普遍采用分层给煤装置，大大提高了煤的燃烬程度。2.3本炉排的技术特点：1)本炉排结构紧凑，布局合理，刚性好，因此可以较传统鳞片式炉排做得宽。2)本炉排链条在密封导轨内运动基本不承受过高的层燃传热，而只...
