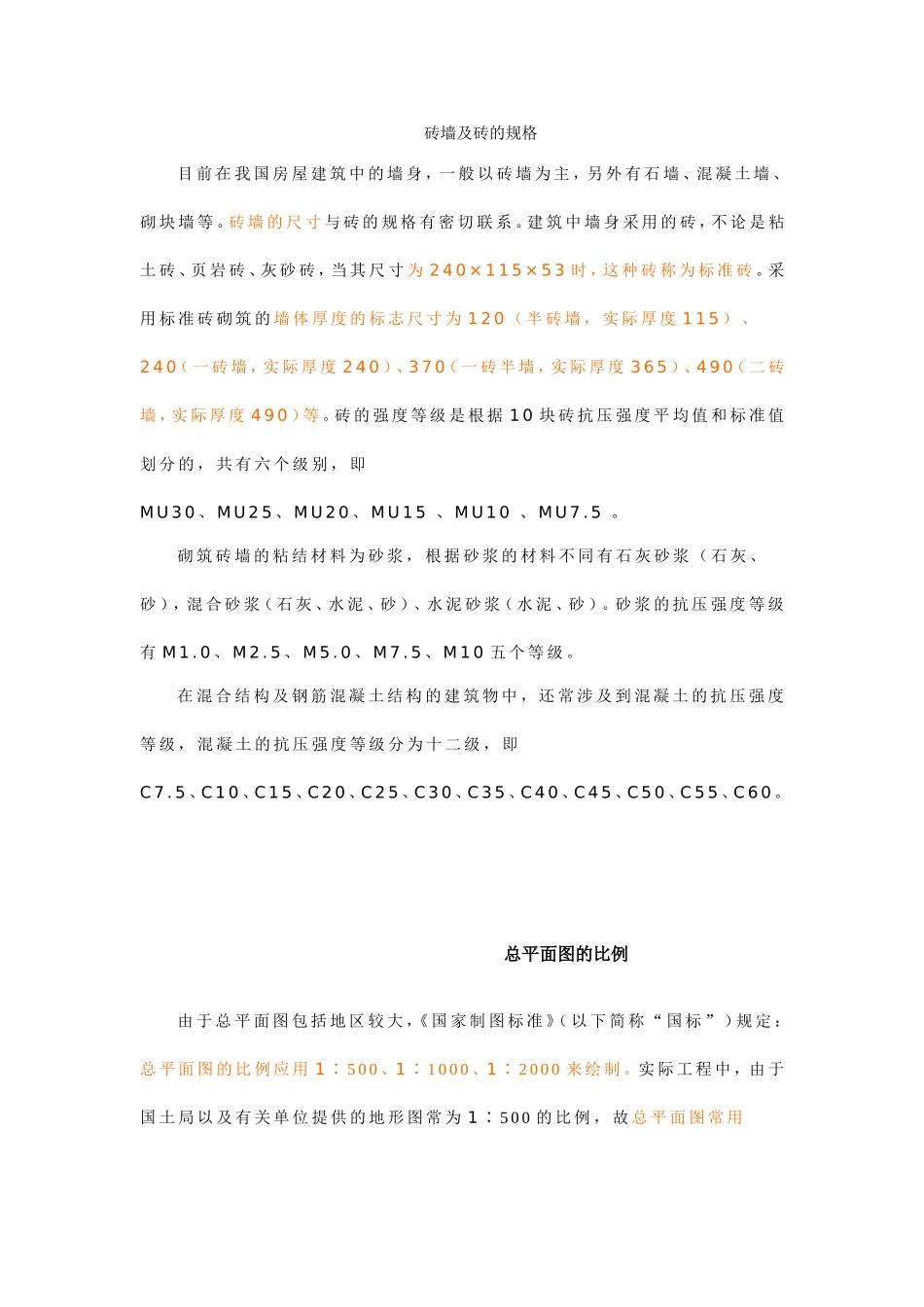

砖墙及砖的规格目前在我国房屋建筑中的墙身，一般以砖墙为主，另外有石墙、混凝土墙、砌块墙等。砖墙的尺寸与砖的规格有密切联系。建筑中墙身采用的砖，不论是粘土砖、页岩砖、灰砂砖，当其尺寸为240×115×53时，这种砖称为标准砖。采用标准砖砌筑的墙体厚度的标志尺寸为120（半砖墙，实际厚度115）、240（一砖墙，实际厚度240）、370（一砖半墙，实际厚度365）、490（二砖墙，实际厚度490）等。砖的强度等级是根据10块砖抗压强度平均值和标准值划分的，共有六个级别，即MU30、MU25、MU20、MU15、MU10、MU7.5。砌筑砖墙的粘结材料为砂浆，根据砂浆的材料不同有石灰砂浆（石灰、砂），混合砂浆（石灰、水泥、砂）、水泥砂浆（水泥、砂）。砂浆的抗压强度等级有M1.0、M2.5、M5.0、M7.5、M10五个等级。在混合结构及钢筋混凝土结构的建筑物中，还常涉及到混凝土的抗压强度等级，混凝土的抗压强度等级分为十二级，即C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60。总平面图的比例由于总平面图包括地区较大，《国家制图标准》（以下简称“国标”）规定：总平面图的比例应用1∶500、1∶1000、1∶2000来绘制。实际工程中，由于国土局以及有关单位提供的地形图常为1∶500的比例，故总平面图常用1∶500的比例绘制。新建房屋的朝向(对整个房屋而言,主要出入口所在墙面所面对的方向；对一般房间而言,则指主要开窗面所面对的方向称为朝向)与风向，可在图纸的适当位置绘制指北针或风向频率玫瑰图（简称“风玫瑰”）来表示，指北针应按“国标”规定绘制，如所示，指针方向为北向，圆用细实线，直径为24mm，指针尾部宽度为3mm,指针针尖处应注写“北”或“N”字。如需用较大直径绘制指北针时，指针尾部宽度宜为直径的1／8。风向频率玫瑰图在8个或16个方位线上用端点与中心的距离，代表当地这一风向在一年中发生频率，粗实线表示全年风向，细虚线范围表示夏季风向。风向由各方位吹向中心，风向线最长者为主导风向。建筑平面图的用途建筑平面图是用以表达房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等内容的图样。建筑平面图简称“平面图”。平面图是建筑施工图的主要图样之一。是施工过程中，房屋的定位放线、砌墙、设备安装、装修及编制概预算、备料等的重要依据。13.6.1平面图的画图步骤、、平面图的画图步骤：1、画墙柱的定位轴线；2、画墙厚、柱子截面、定门窗位置；3、画台阶、窗台、楼梯（本图无楼梯）等细部位置；4、画尺寸线、标高符号；5、检查无误后、按要要求加深各种曲线并标注尺寸数字、书写文字说明。13.6.2建筑立面图的画图步骤立面图的画图步骤：1、画室外地平线、门窗洞口、檐口、屋脊等高度线，并由平面图定出门窗洞口的位置，画墙（柱）身的轮廓线；2、画勒脚线、台阶、窗台、屋面等各细部；3、画门窗分隔、材料符号,并标注尺寸和轴线编号；4、加深图线,并标注尺寸数字、书写文字说明。注：侧立面图的画图步骤同正立面图，画图时可同时进行，本图的侧立面图只画了第一步。13.6.2建筑立面图的画图步骤立面图的画图步骤：1、画室外地平线、门窗洞口、檐口、屋脊等高度线，并由平面图定出门窗洞口的位置，画墙（柱）身的轮廓线；2、画勒脚线、台阶、窗台、屋面等各细部；3、画门窗分隔、材料符号,并标注尺寸和轴线编号；4、加深图线,并标注尺寸数字、书写文字说明。注：侧立面图的画图步骤同正立面图，画图时可同时进行，本图的侧立面图只画了第一步。§16.2计算机绘制建筑平面图绘制建筑图是一项需要通过长期实践操作来进行提高的技能，现以为例，介绍使用天正建筑软件绘制建筑图纸的基本步骤。点击天正图标，打开窗口，5.0及以上版本会遇到一个选择对话框，选择Acad.dwt模式，进入平面类的图纸绘制状态（其中的另一选项Tch3d.dwt模式是进行三维建模工作的界面）。接下来应该做一些前期的绘图环境的配置，这在开始绘图之前是一项必要的工作。一、设置新图，并为新图赋名二、绘制轴网绘制建筑平面图一般从建立轴网开始，以此作为墙体的定位。绘制轴网有两种常用的方式，一种是画线偏移法，另一种是对话框定义法...
