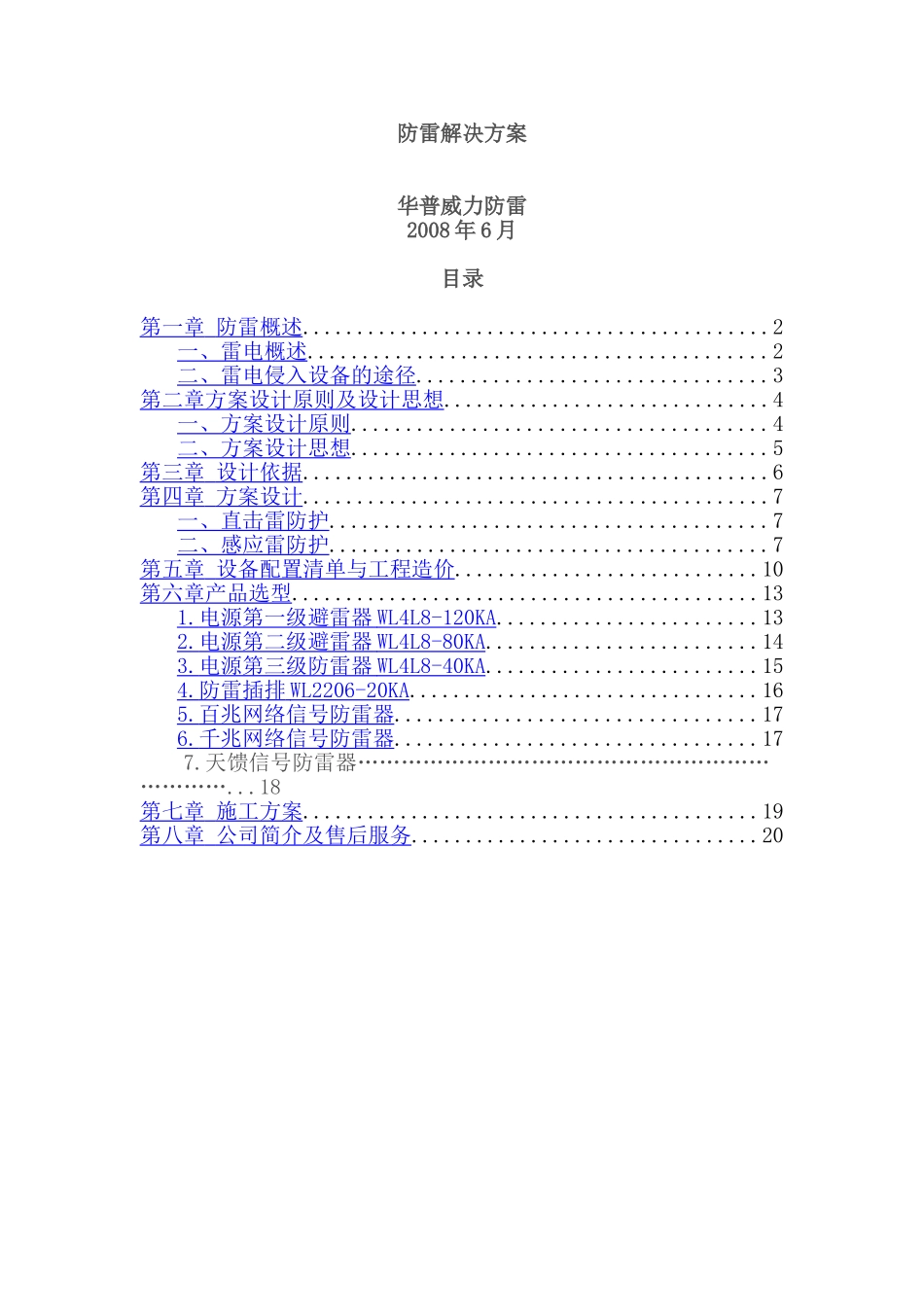

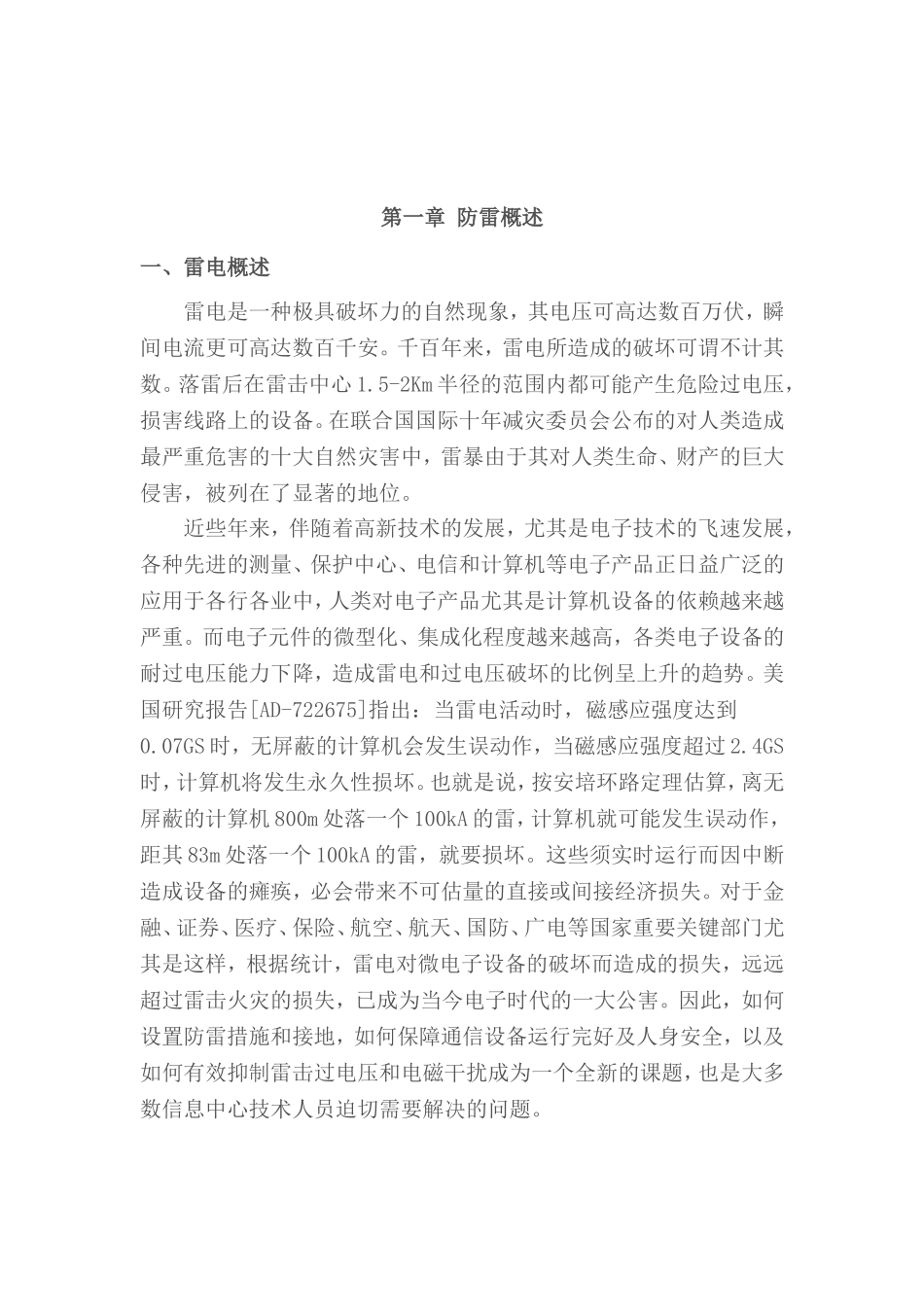

防雷解决方案华普威力防雷2008年6月目录第一章防雷概述...........................................2一、雷电概述..........................................2二、雷电侵入设备的途径................................3第二章方案设计原则及设计思想..............................4一、方案设计原则......................................4二、方案设计思想......................................5第三章设计依据...........................................6第四章方案设计...........................................7一、直击雷防护........................................7二、感应雷防护........................................7第五章设备配置清单与工程造价............................10第六章产品选型...........................................131.电源第一级避雷器WL4L8-120KA........................132.电源第二级避雷器WL4L8-80KA.........................143.电源第三级防雷器WL4L8-40KA.........................154.防雷插排WL2206-20KA................................165.百兆网络信号防雷器.................................176.千兆网络信号防雷器.................................177.天馈信号防雷器……………………………………………………………...18第七章施工方案..........................................19第八章公司简介及售后服务................................20第一章防雷概述一、雷电概述雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数百千安。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心1.5-2Km半径的范围内都可能产生危险过电压，损害线路上的设备。在联合国国际十年减灾委员会公布的对人类造成最严重危害的十大自然灾害中，雷暴由于其对人类生命、财产的巨大侵害，被列在了显著的地位。近些年来，伴随着高新技术的发展，尤其是电子技术的飞速发展，各种先进的测量、保护中心、电信和计算机等电子产品正日益广泛的应用于各行各业中，人类对电子产品尤其是计算机设备的依赖越来越严重。而电子元件的微型化、集成化程度越来越高，各类电子设备的耐过电压能力下降，造成雷电和过电压破坏的比例呈上升的趋势。美国研究报告[AD-722675]指出：当雷电活动时，磁感应强度达到0.07GS时，无屏蔽的计算机会发生误动作，当磁感应强度超过2.4GS时，计算机将发生永久性损坏。也就是说，按安培环路定理估算，离无屏蔽的计算机800m处落一个100kA的雷，计算机就可能发生误动作，距其83m处落一个100kA的雷，就要损坏。这些须实时运行而因中断造成设备的瘫痪，必会带来不可估量的直接或间接经济损失。对于金融、证券、医疗、保险、航空、航天、国防、广电等国家重要关键部门尤其是这样，根据统计，雷电对微电子设备的破坏而造成的损失，远远超过雷击火灾的损失，已成为当今电子时代的一大公害。因此，如何设置防雷措施和接地，如何保障通信设备运行完好及人身安全，以及如何有效抑制雷击过电压和电磁干扰成为一个全新的课题，也是大多数信息中心技术人员迫切需要解决的问题。中国作为雷电多发区，每年遭雷击死亡数百人，伤几千人，直接经济损失达几十亿元，而且全世界每年的雷害损失逾100亿美元。统计资料显示：80%以上的雷害损失是由雷击电磁脉冲造成的。因此，对雷电的防护，尤其是雷击电磁脉冲的防护，已成为人们重点关注和防范的课题。我们不能带有任何的侥幸心理，若因雷击而导致生命和财产的重大损失是很难用时间和金钱来弥补的，因此针对雷电防护的专项工程应是刻不容缓的。因此，为确保通信设施、计算机信息系统等微电子设备的运行安全，最大限度地降低雷电灾害给人们造成的直接和间接损失，国家、地方的相关部门相继出台了《中华人民共和国计算机信息系统安全保护条例》、《电子设备雷击保护导则》、《山东省计算机信息系统安全管理办法》和公安部《信息系统雷击电磁脉冲防护办法》等多项规定，要求各级部门切实做好对微电子设备的防雷措施，以免造成重大损失。二、雷电侵入设备的...
