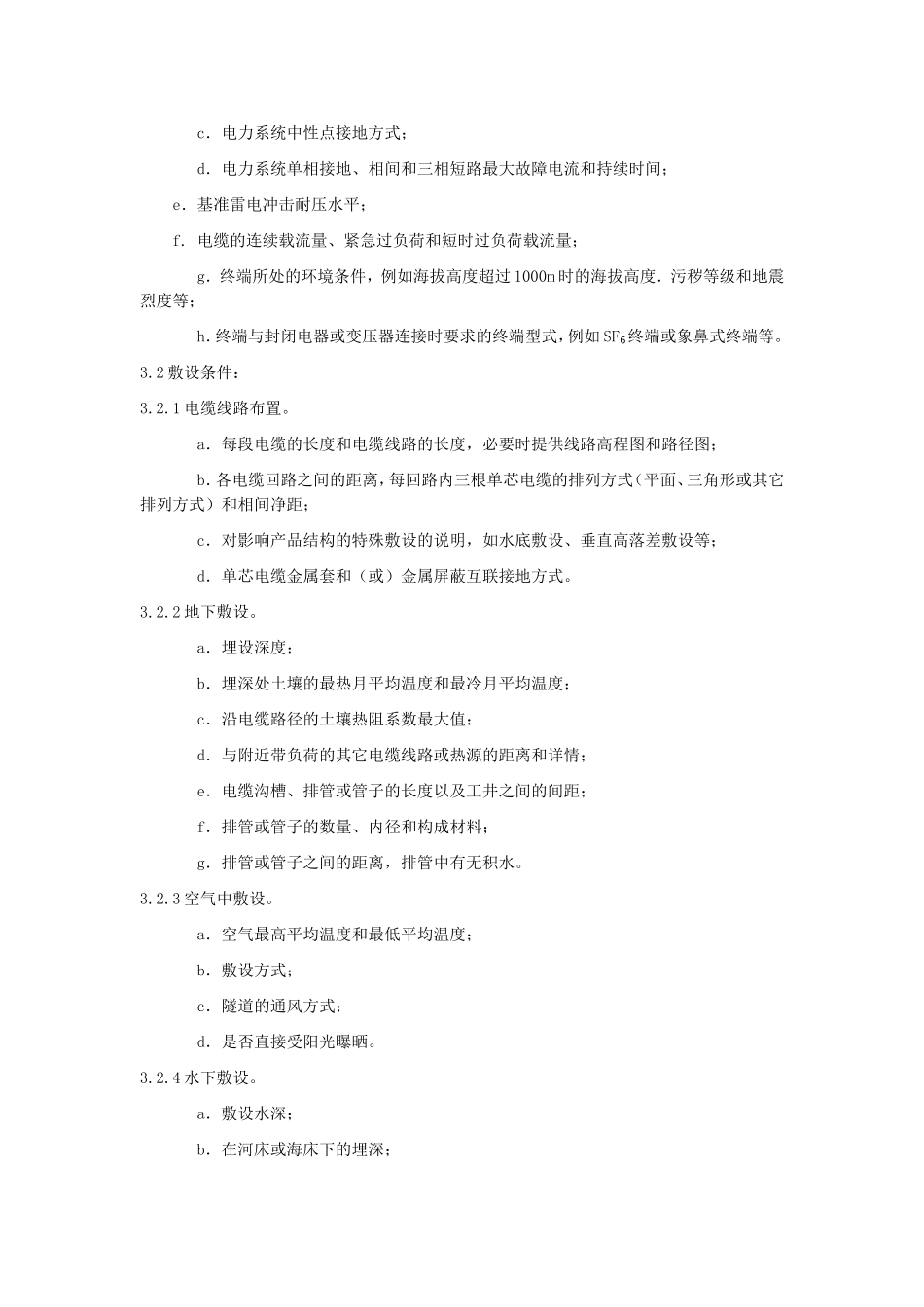

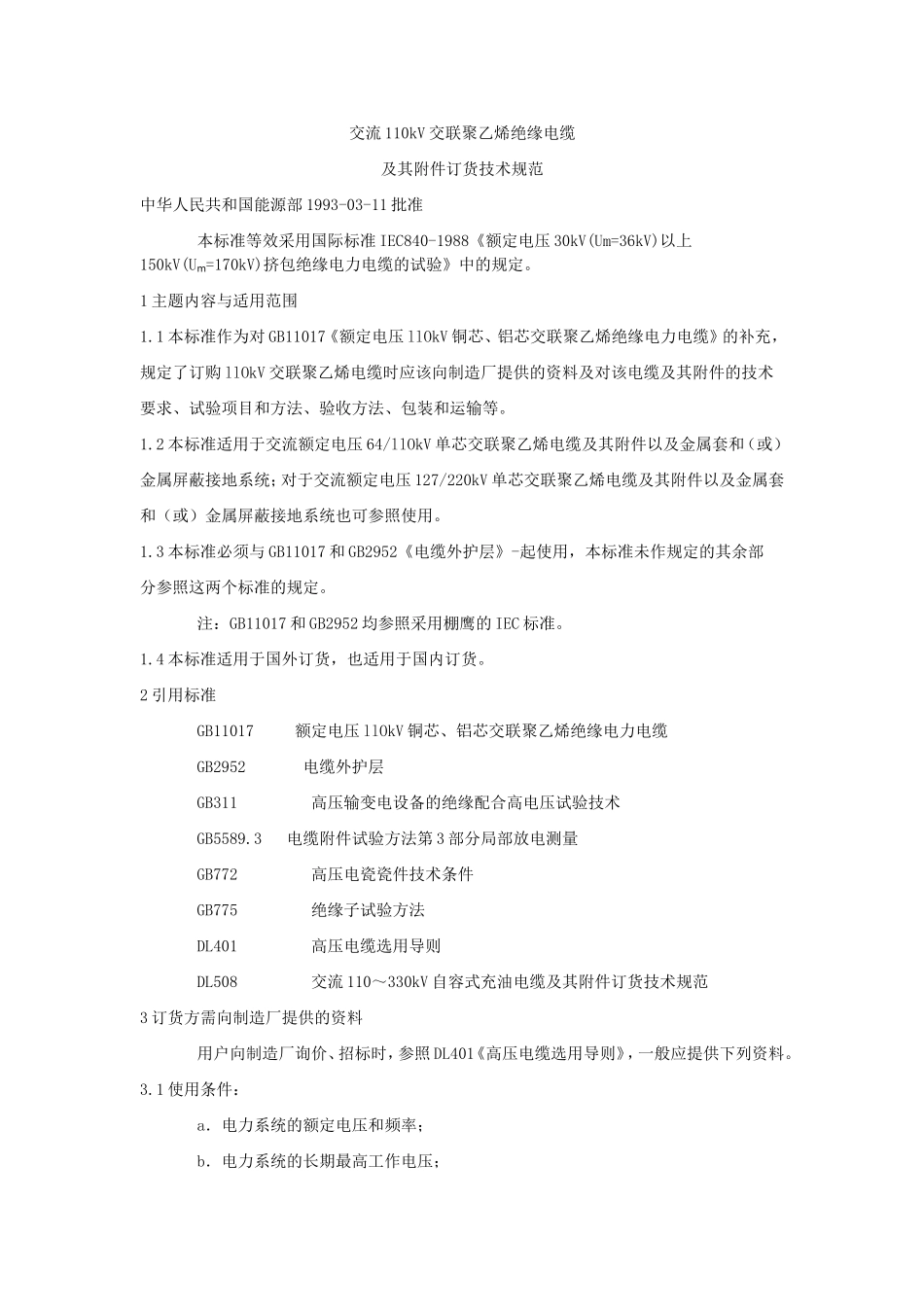

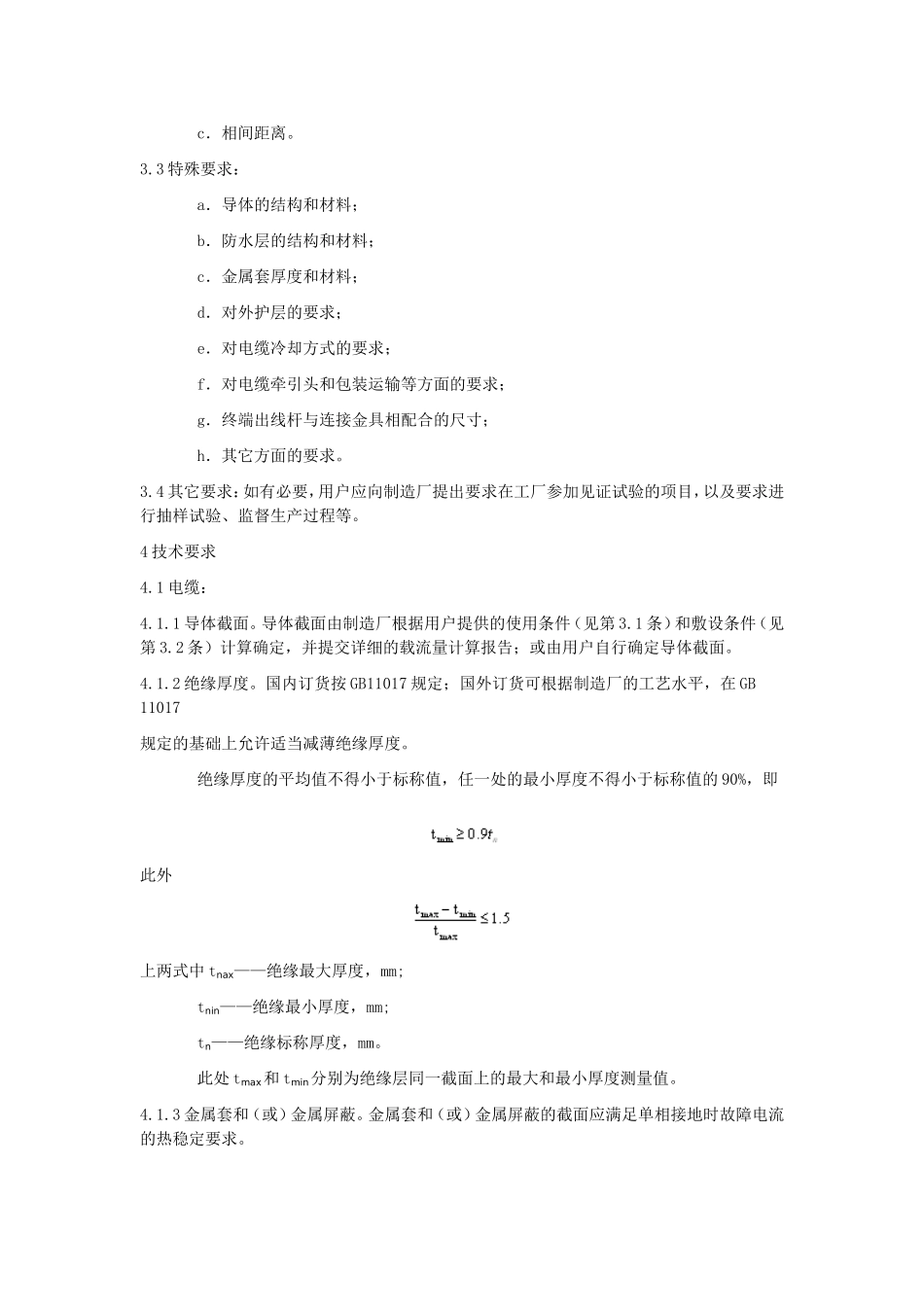

交流110kV交联聚乙烯绝缘电缆及其附件订货技术规范中华人民共和国能源部1993-03-11批准本标准等效采用国际标准IEC840-1988《额定电压30kV(Um=36kV)以上150kV(Um=170kV)挤包绝缘电力电缆的试验》中的规定。1主题内容与适用范围1.1本标准作为对GB11017《额定电压llOkV铜芯、铝芯交联聚乙烯绝缘电力电缆》的补充，规定了订购llOkV交联聚乙烯电缆时应该向制造厂提供的资料及对该电缆及其附件的技术要求、试验项目和方法、验收方法、包装和运输等。1.2本标准适用于交流额定电压64/llOkV单芯交联聚乙烯电缆及其附件以及金属套和（或）金属屏蔽接地系统；对于交流额定电压127/220kV单芯交联聚乙烯电缆及其附件以及金属套和（或）金属屏蔽接地系统也可参照使用。1.3本标准必须与GB11017和GB2952《电缆外护层》-起使用，本标准未作规定的其余部分参照这两个标准的规定。注：GB11017和GB2952均参照采用棚鹰的IEC标准。1.4本标准适用于国外订货，也适用于国内订货。2引用标准GB11017额定电压llOkV铜芯、铝芯交联聚乙烯绝缘电力电缆GB2952电缆外护层GB311高压输变电设备的绝缘配合高电压试验技术GB5589.3电缆附件试验方法第3部分局部放电测量GB772高压电瓷瓷件技术条件GB775绝缘子试验方法DL401高压电缆选用导则DL508交流110～330kV自容式充油电缆及其附件订货技术规范3订货方需向制造厂提供的资料用户向制造厂询价、招标时，参照DL401《高压电缆选用导则》，一般应提供下列资料。3.1使用条件：a．电力系统的额定电压和频率；b．电力系统的长期最高工作电压；c．电力系统中性点接地方式；d．电力系统单相接地、相间和三相短路最大故障电流和持续时间；e．基准雷电冲击耐压水平；f.电缆的连续载流量、紧急过负荷和短时过负荷载流量；g．终端所处的环境条件，例如海拔高度超过1000m时的海拔高度．污秽等级和地震烈度等；h．终端与封闭电器或变压器连接时要求的终端型式，例如SF6终端或象鼻式终端等。3.2敷设条件：3.2.1电缆线路布置。a．每段电缆的长度和电缆线路的长度，必要时提供线路高程图和路径图；b．各电缆回路之间的距离，每回路内三根单芯电缆的排列方式（平面、三角形或其它排列方式）和相间净距；c．对影响产品结构的特殊敷设的说明，如水底敷设、垂直高落差敷设等；d．单芯电缆金属套和（或）金属屏蔽互联接地方式。3.2.2地下敷设。a．埋设深度；b．埋深处土壤的最热月平均温度和最冷月平均温度；c．沿电缆路径的土壤热阻系数最大值：d．与附近带负荷的其它电缆线路或热源的距离和详情；e．电缆沟槽、排管或管子的长度以及工井之间的间距；f．排管或管子的数量、内径和构成材料；g．排管或管子之间的距离，排管中有无积水。3.2.3空气中敷设。a．空气最高平均温度和最低平均温度；b．敷设方式；c．隧道的通风方式：d．是否直接受阳光曝晒。3.2.4水下敷设。a．敷设水深；b．在河床或海床下的埋深；c．相间距离。3.3特殊要求：a．导体的结构和材料；b．防水层的结构和材料；c．金属套厚度和材料；d．对外护层的要求；e．对电缆冷却方式的要求；f．对电缆牵引头和包装运输等方面的要求；g．终端出线杆与连接金具相配合的尺寸；h．其它方面的要求。3.4其它要求：如有必要，用户应向制造厂提出要求在工厂参加见证试验的项目，以及要求进行抽样试验、监督生产过程等。4技术要求4.1电缆：4.1.1导体截面。导体截面由制造厂根据用户提供的使用条件（见第3.1条）和敷设条件（见第3.2条）计算确定，并提交详细的载流量计算报告；或由用户自行确定导体截面。4.1.2绝缘厚度。国内订货按GB11017规定；国外订货可根据制造厂的工艺水平，在GB11017规定的基础上允许适当减薄绝缘厚度。绝缘厚度的平均值不得小于标称值，任一处的最小厚度不得小于标称值的90%，即此外上两式中tnax——绝缘最大厚度，mm;tnin——绝缘最小厚度，mm;tn——绝缘标称厚度，mm。此处tmax和tmin分别为绝缘层同一截面上的最大和最小厚度测量值。4.1.3金属套和（或）金属屏蔽。金属套和（或）金属屏蔽的截面应满足单相接地时故障电流的热稳定要求。4.1.4外护套。电缆的外护套一般可采用挤包聚氯乙烯。对于直埋和穿管敷设时，宜采用...
