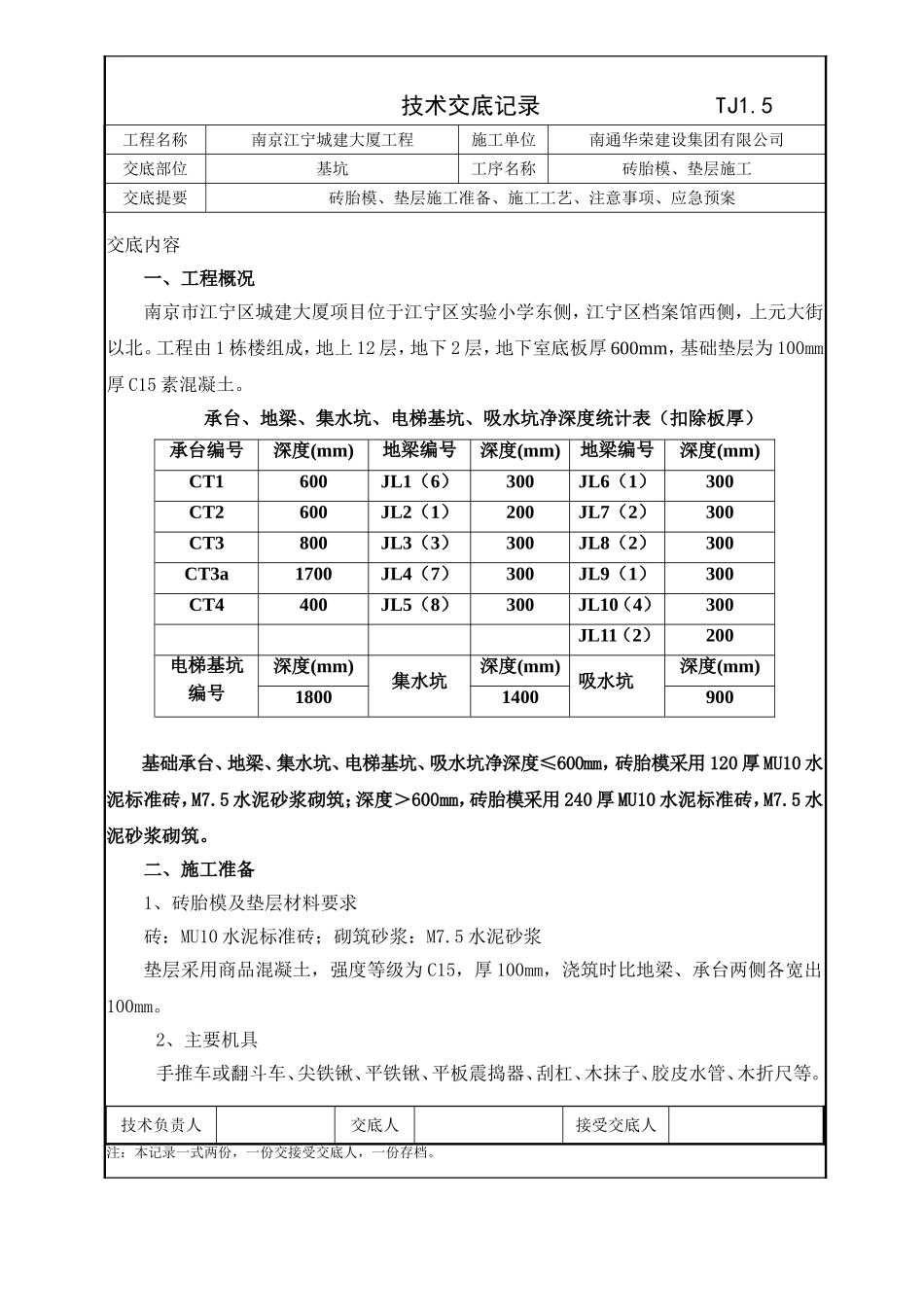

技术交底记录TJ1.5工程名称南京江宁城建大厦工程施工单位南通华荣建设集团有限公司交底部位基坑工序名称砖胎模、垫层施工交底提要砖胎模、垫层施工准备、施工工艺、注意事项、应急预案交底内容一、工程概况南京市江宁区城建大厦项目位于江宁区实验小学东侧，江宁区档案馆西侧，上元大街以北。工程由1栋楼组成，地上12层，地下2层，地下室底板厚600mm，基础垫层为100mm厚C15素混凝土。承台、地梁、集水坑、电梯基坑、吸水坑净深度统计表（扣除板厚）承台编号深度(mm)地梁编号深度(mm)地梁编号深度(mm)CT1600JL1（6）300JL6（1）300CT2600JL2（1）200JL7（2）300CT3800JL3（3）300JL8（2）300CT3a1700JL4（7）300JL9（1）300CT4400JL5（8）300JL10（4）300JL11（2）200电梯基坑编号深度(mm)集水坑深度(mm)吸水坑深度(mm)18001400900基础承台、地梁、集水坑、电梯基坑、吸水坑净深度≤600mm，砖胎模采用120厚MU10水泥标准砖，M7.5水泥砂浆砌筑；深度＞600mm，砖胎模采用240厚MU10水泥标准砖，M7.5水泥砂浆砌筑。二、施工准备1、砖胎模及垫层材料要求砖：MU10水泥标准砖；砌筑砂浆：M7.5水泥砂浆垫层采用商品混凝土，强度等级为C15，厚100mm，浇筑时比地梁、承台两侧各宽出100mm。2、主要机具手推车或翻斗车、尖铁锹、平铁锹、平板震捣器、刮杠、木抹子、胶皮水管、木折尺等。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。技术交底记录TJ1.5工程名称南京江宁城建大厦工程施工单位南通华荣建设集团有限公司交底部位基坑工序名称砖胎模、垫层施工交底提要砖胎模、垫层施工准备、施工工艺、注意事项、应急预案3、作业条件：⑴土方开挖完毕，相关部门已进行基坑验槽。⑵放出基础轴线，外边线，并经验收通过。⑶根据最下面第一皮砖的标高，拉通线检查。三、施工工艺㈠垫层施工1、施工流程支模板→槽底或模板内清理→混凝土浇筑→混凝土养护2、清理：在地基或基土上清除淤泥和杂物，对于干燥土应用水润湿，表面不得留有积水。3、垫层采用商品混凝土，强度等级为C15，厚100mm，浇筑时比地梁、承台两侧各宽出100mm。4、混凝土的浇筑⑴C15垫层厚度为100㎜，采用人工摊铺平板振动器振捣，振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘，且捣密实。⑵混凝土不能连续浇筑时，一般超过2h，应按施工缝处理。⑶混凝土振捣密实后，按事先做好的控制标高桩找平，表面应用木抹子搓平。⑷混凝土的养护：混凝土浇筑完毕后，应在12h内浇水养护，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。5、成品保护在混凝土强度能保证其表面及棱角不因拆除模板而损坏时，方可拆除侧面模板。在已浇筑的混凝土强度达到1.2MPa以后，方可在其上来往行人和进行上部施工。㈡砖胎模施工1、施工流程本工程砖模砌筑由北向南依次进行，当北面标高-8.05m以下的底板、承台及基础梁基技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。技术交底记录TJ1.5工程名称南京江宁城建大厦工程施工单位南通华荣建设集团有限公司交底部位基坑工序名称砖胎模、垫层施工交底提要砖胎模、垫层施工准备、施工工艺、注意事项、应急预案槽开挖的同时，砖模砌筑紧接插入，形成流水施工面。具体步骤为：土方开挖→测量放线（砖模轴线及标高）→基槽清理→砖模砌筑→砖模粉刷→基槽验收2、施工段划分本工程基础面积较大，素砼垫层、承台和基础梁的砖胎模砌筑分三个施工流水段施工J～L轴为第一施工段，D～H轴为第二施工段，A～C轴为第三施工段。挖出的土方及砖胎模材料用塔吊转运，砖模砌筑完毕后立即组织监理、设计院、勘察单位验槽，通过后，立即浇注垫层混凝土。技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。技术交底记录TJ1.5工程名称南京江宁城建大厦工程施工单位南通华荣建设集团有限公司交底部位基坑工序名称砖胎模、垫层施工交底提要砖胎模、垫层施工准备、施工工艺、注意事项、应急预案施工段划分3、测量放线⑴承台放线应根据场区控制网，向基坑内投测主控轴线，根据主控轴线测放地梁和承台控制轴线，包括砖胎模位置。...
