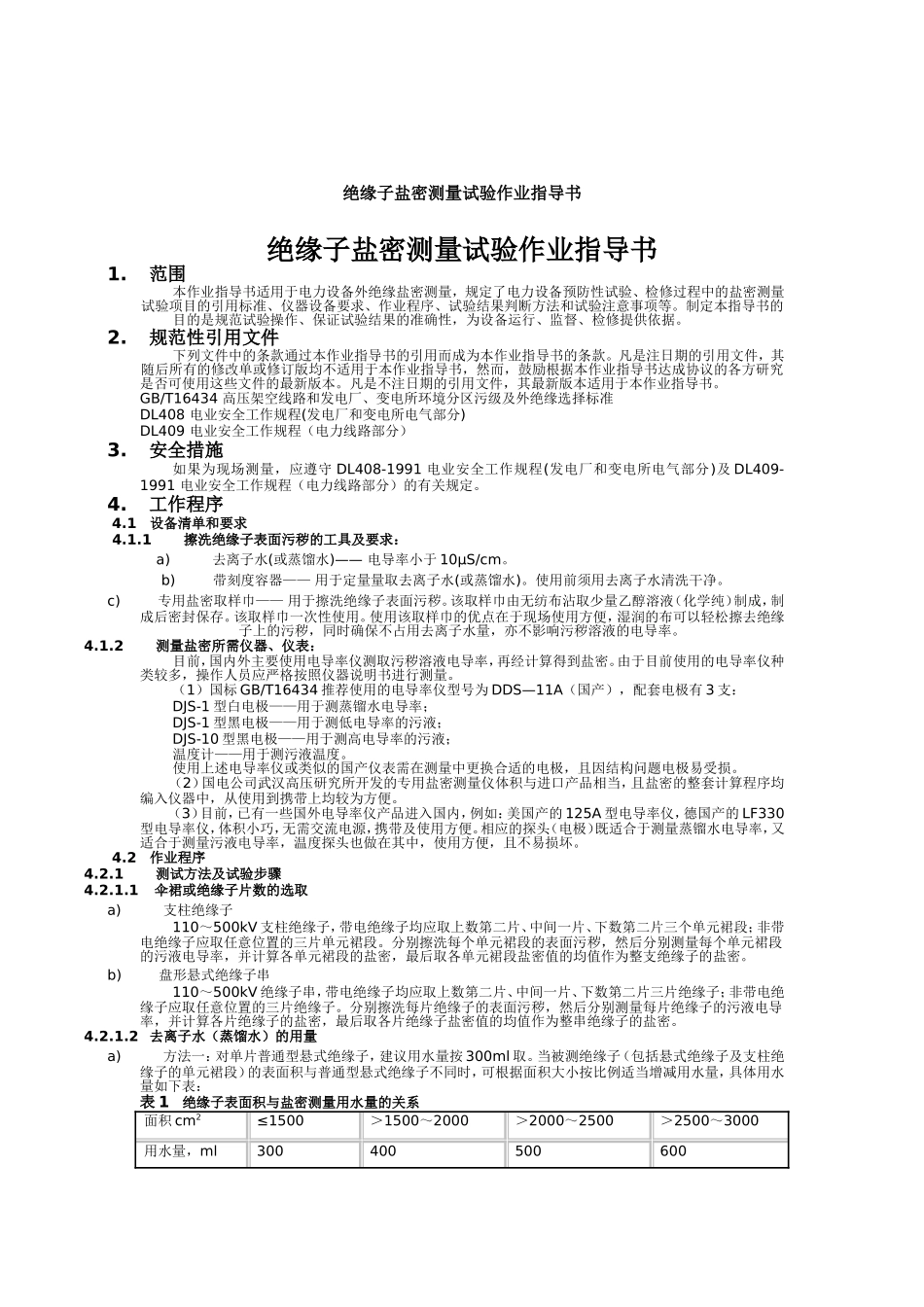

西安安创科技有限公司绝缘子盐密测量试验作业指导书绝缘子盐密测量试验作业指导书1.范围本作业指导书适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2.规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB/T16434高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准DL408电业安全工作规程(发电厂和变电所电气部分)DL409电业安全工作规程（电力线路部分）3.安全措施如果为现场测量，应遵守DL408-1991电业安全工作规程(发电厂和变电所电气部分)及DL409-1991电业安全工作规程（电力线路部分）的有关规定。4.工作程序4.1设备清单和要求4.1.1擦洗绝缘子表面污秽的工具及要求：a)去离子水(或蒸馏水)——电导率小于10μS/cm。b)带刻度容器——用于定量量取去离子水(或蒸馏水)。使用前须用去离子水清洗干净。c)专用盐密取样巾——用于擦洗绝缘子表面污秽。该取样巾由无纺布沾取少量乙醇溶液（化学纯）制成，制成后密封保存。该取样巾一次性使用。使用该取样巾的优点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去离子水量，亦不影响污秽溶液的电导率。4.1.2测量盐密所需仪器、仪表：目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。由于目前使用的电导率仪种类较多，操作人员应严格按照仪器说明书进行测量。（1）国标GB/T16434推荐使用的电导率仪型号为DDS—11A（国产），配套电极有3支：DJS-1型白电极——用于测蒸镏水电导率；DJS-1型黑电极——用于测低电导率的污液；DJS-10型黑电极——用于测高电导率的污液；温度计——用于测污液温度。使用上述电导率仪或类似的国产仪表需在测量中更换合适的电极，且因结构问题电极易受损。（2）国电公司武汉高压研究所开发的专用盐密测量仪体积与进口产品相当，且盐密的整套计算程序均编入仪器中，从使用到携带上均较为方便。（3）目前，已有一些国外电导率仪产品进入国内，例如：美国产的125A型电导率仪，德国产的LF330型电导率仪，体积小巧，无需交流电源，携带及使用方便。相应的探头（电极）既适合于测量蒸镏水电导率，又适合于测量污液电导率，温度探头也做在其中，使用方便，且不易损坏。4.2作业程序4.2.1测试方法及试验步骤4.2.1.1伞裙或绝缘子片数的选取a)支柱绝缘子110～500kV支柱绝缘子，带电绝缘子均应取上数第二片、中间一片、下数第二片三个单元裙段；非带电绝缘子应取任意位置的三片单元裙段。分别擦洗每个单元裙段的表面污秽，然后分别测量每个单元裙段的污液电导率，并计算各单元裙段的盐密，最后取各单元裙段盐密值的均值作为整支绝缘子的盐密。b)盘形悬式绝缘子串110～500kV绝缘子串，带电绝缘子均应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子应取任意位置的三片绝缘子。分别擦洗每片绝缘子的表面污秽，然后分别测量每片绝缘子的污液电导率，并计算各片绝缘子的盐密，最后取各片绝缘子盐密值的均值作为整串绝缘子的盐密。4.2.1.2去离子水（蒸馏水）的用量a)方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1绝缘子表面积与盐密测量用水量的关系面积cm2≤1500＞1500～2000＞2000～2500＞2500～3000用水量，ml300400500600b)方法二：按每平方厘米表面积用水0.2ml计算总用水量。4.2.1.2.1刷洗绝缘子表面污秽a)打开密封袋，取出第一张专用盐密取样巾，擦拭绝缘子，直至绝缘子表面基本洁净；b)取出第二张专用盐密取样巾，擦拭绝缘子，直至...
