基础土方开挖及测量方案VIP免费

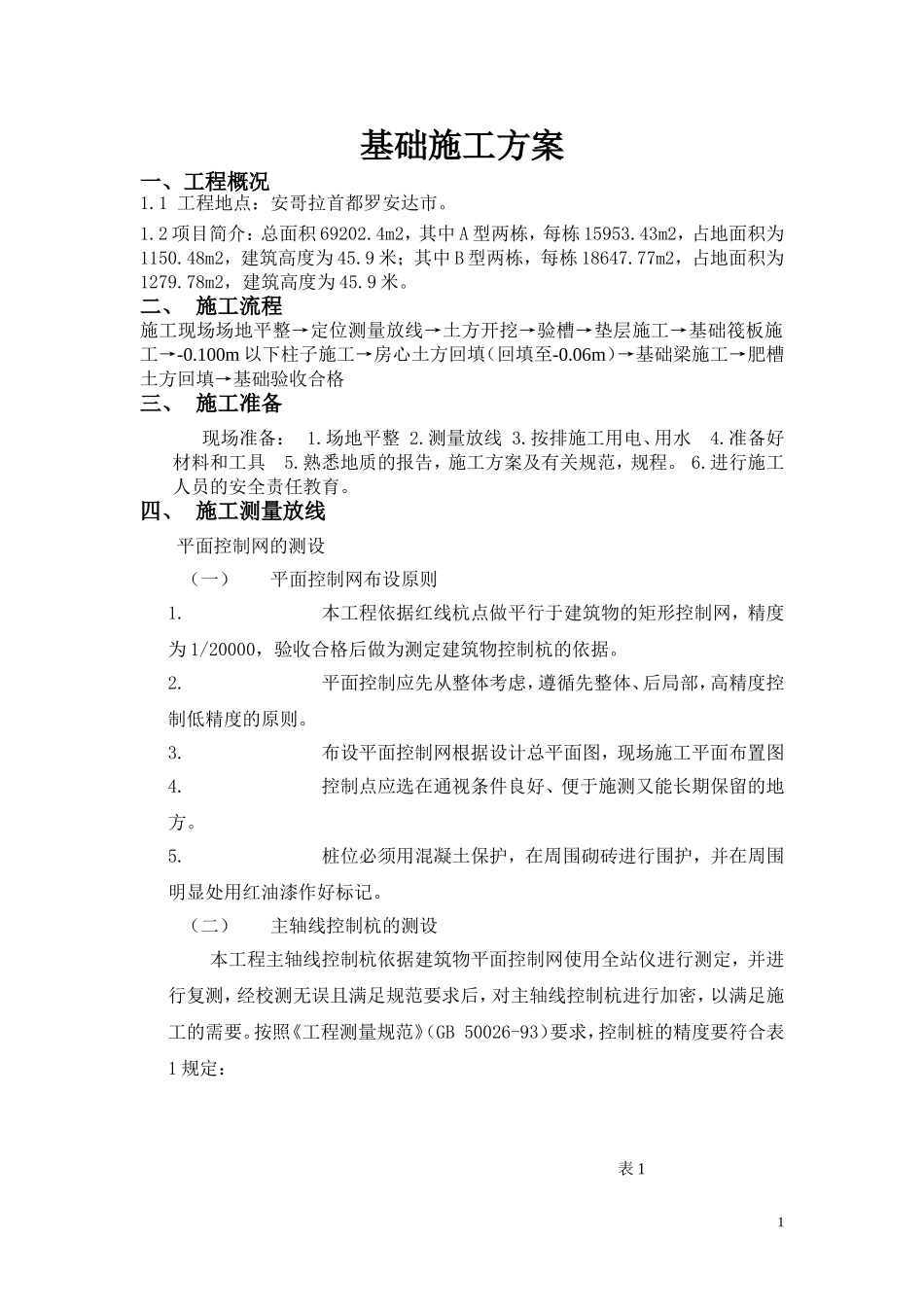

基础施工方案一、工程概况1.1工程地点：安哥拉首都罗安达市。1.2项目简介：总面积69202.4m2，其中A型两栋，每栋15953.43m2，占地面积为1150.48m2，建筑高度为45.9米；其中B型两栋，每栋18647.77m2，占地面积为1279.78m2，建筑高度为45.9米。二、施工流程施工现场场地平整→定位测量放线→土方开挖→验槽→垫层施工→基础筏板施工→-0.100m以下柱子施工→房心土方回填（回填至-0.06m）→基础梁施工→肥槽土方回填→基础验收合格三、施工准备现场准备：1.场地平整2.测量放线3.按排施工用电、用水4.准备好材料和工具5.熟悉地质的报告，施工方案及有关规范，规程。6.进行施工人员的安全责任教育。四、施工测量放线平面控制网的测设（一）平面控制网布设原则1.本工程依据红线杭点做平行于建筑物的矩形控制网，精度为1/20000，验收合格后做为测定建筑物控制杭的依据。2.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。3.布设平面控制网根据设计总平面图，现场施工平面布置图4.控制点应选在通视条件良好、便于施测又能长期保留的地方。5.桩位必须用混凝土保护，在周围砌砖进行围护，并在周围明显处用红油漆作好标记。（二）主轴线控制杭的测设本工程主轴线控制杭依据建筑物平面控制网使用全站仪进行测定，并进行复测，经校测无误且满足规范要求后，对主轴线控制杭进行加密，以满足施工的需要。按照《工程测量规范》（GB50026-93）要求，控制桩的精度要符合表1规定：表11等级测角中误差边长丈量相对中误差Ⅱ级±12＂1/15000基础平面控制1.1将经纬仪架设在基坑边上的轴线控制桩上，经对中、整平后、后视同一方向轴线桩（轴线标志），将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横线各不得少于二条，依次作角度、距离的校核。经校核无误后，方可在该平面上放出其它相应的细部轴线（或控制线）。1.2基础放线允许偏差如下：L<30m允许偏差±5mm30m
