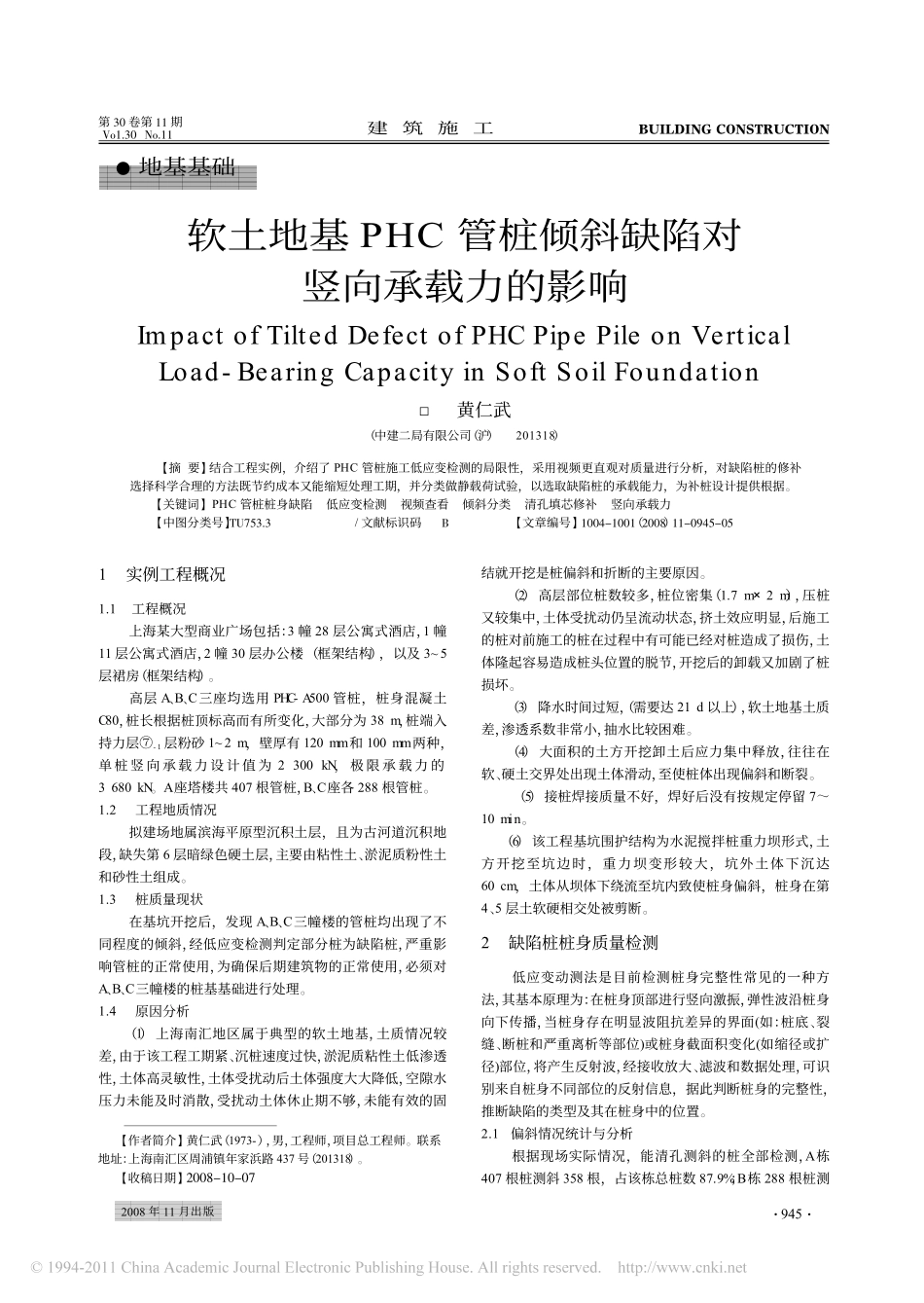

2008年11月出版·【作者简介】黄仁武(1973-),男,工程师,项目总工程师。联系地址:上海南汇区周浦镇年家浜路437号(201318)。【收稿日期】2008-10-07BUILDINGCONSTRUCTION建筑施工第30卷第11期Vo1.30No.11●地基基础软土地基PHC管桩倾斜缺陷对竖向承载力的影响□黄仁武(中建二局有限公司(沪)201318)【摘要】结合工程实例,介绍了PHC管桩施工低应变检测的局限性,采用视频更直观对质量进行分析,对缺陷桩的修补选择科学合理的方法既节约成本又能缩短处理工期,并分类做静载荷试验,以选取缺陷桩的承载能力,为补桩设计提供根据。【关键词】PHC管桩桩身缺陷低应变检测视频查看倾斜分类清孔填芯修补竖向承载力【中图分类号】TU753.3/文献标识码B【文章编号】1004-1001(2008)11-0945-05ImpactofTiltedDefectofPHCPipePileonVerticalLoad-BearingCapacityinSoftSoilFoundation1实例工程概况1.1工程概况上海某大型商业广场包括:3幢28层公寓式酒店,1幢11层公寓式酒店,2幢30层办公楼(框架结构),以及3~5层裙房(框架结构)。高层A、B、C三座均选用PHC-A500管桩,桩身混凝土C80,桩长根据桩顶标高而有所变化,大部分为38m,桩端入持力层⑦-1层粉砂1~2m,壁厚有120mm和100mm两种,单桩竖向承载力设计值为2300kN,极限承载力的3680kN。A座塔楼共407根管桩,B、C座各288根管桩。1.2工程地质情况拟建场地属滨海平原型沉积土层,且为古河道沉积地段,缺失第6层暗绿色硬土层,主要由粘性土、淤泥质粉性土和砂性土组成。1.3桩质量现状在基坑开挖后,发现A、B、C三幢楼的管桩均出现了不同程度的倾斜,经低应变检测判定部分桩为缺陷桩,严重影响管桩的正常使用,为确保后期建筑物的正常使用,必须对A、B、C三幢楼的桩基基础进行处理。1.4原因分析(1)上海南汇地区属于典型的软土地基,土质情况较差,由于该工程工期紧、沉桩速度过快,淤泥质粘性土低渗透性,土体高灵敏性,土体受扰动后土体强度大大降低,空隙水压力未能及时消散,受扰动土体休止期不够,未能有效的固结就开挖是桩偏斜和折断的主要原因。(2)高层部位桩数较多,桩位密集(1.7m×2m),压桩又较集中,土体受扰动仍呈流动状态,挤土效应明显,后施工的桩对前施工的桩在过程中有可能已经对桩造成了损伤,土体隆起容易造成桩头位置的脱节,开挖后的卸载又加剧了桩损坏。(3)降水时间过短,(需要达21d以上),软土地基土质差,渗透系数非常小,抽水比较困难。(4)大面积的土方开挖卸土后应力集中释放,往往在软、硬土交界处出现土体滑动,至使桩体出现偏斜和断裂。(5)接桩焊接质量不好,焊好后没有按规定停留7~10min。(6)该工程基坑围护结构为水泥搅拌桩重力坝形式,土方开挖至坑边时,重力坝变形较大,坑外土体下沉达60cm,土体从坝体下绕流至坑内致使桩身偏斜,桩身在第4、5层土软硬相交处被剪断。2缺陷桩桩身质量检测低应变动测法是目前检测桩身完整性常见的一种方法,其基本原理为:在桩身顶部进行竖向激振,弹性波沿桩身向下传播,当桩身存在明显波阻抗差异的界面(如:桩底、裂缝、断桩和严重离析等部位)或桩身截面积变化(如缩径或扩径)部位,将产生反射波,经接收放大、滤波和数据处理,可识别来自桩身不同部位的反射信息,据此判断桩身的完整性,推断缺陷的类型及其在桩身中的位置。2.1偏斜情况统计与分析根据现场实际情况,能清孔测斜的桩全部检测,A栋407根桩测斜358根,占该栋总桩数87.9%;B栋288根桩测945·《建筑施工》第30卷第11期11/2008黄仁武:软土地基PHC管桩倾斜缺陷对竖向承载力的影响斜275根,占该栋总桩数95.5%;C栋西侧未浇筑底板区共91根桩测斜78根,占该区总桩数的85.71%。偏斜斜率统计如表1。从表1看出,B栋桩身倾斜度较A、C栋严重,基本与现场直观查看一致。2.2低应变检测统计与分析根据上海中测行工程检测咨询有限公司提供的低应变检测速报,各栋楼的检测结果如表2:从低应变检测表明A栋缺陷桩最为严重,而A栋桩头倾斜外观看较B栋直,但缺陷桩的比例比B栋高,怀疑A栋桩上下节焊缝接头位置有裂缝脱节的缺陷。2.3锤击试验结果对于A栋表面看偏斜较大,而小应变结果判定为完整桩,鉴...
