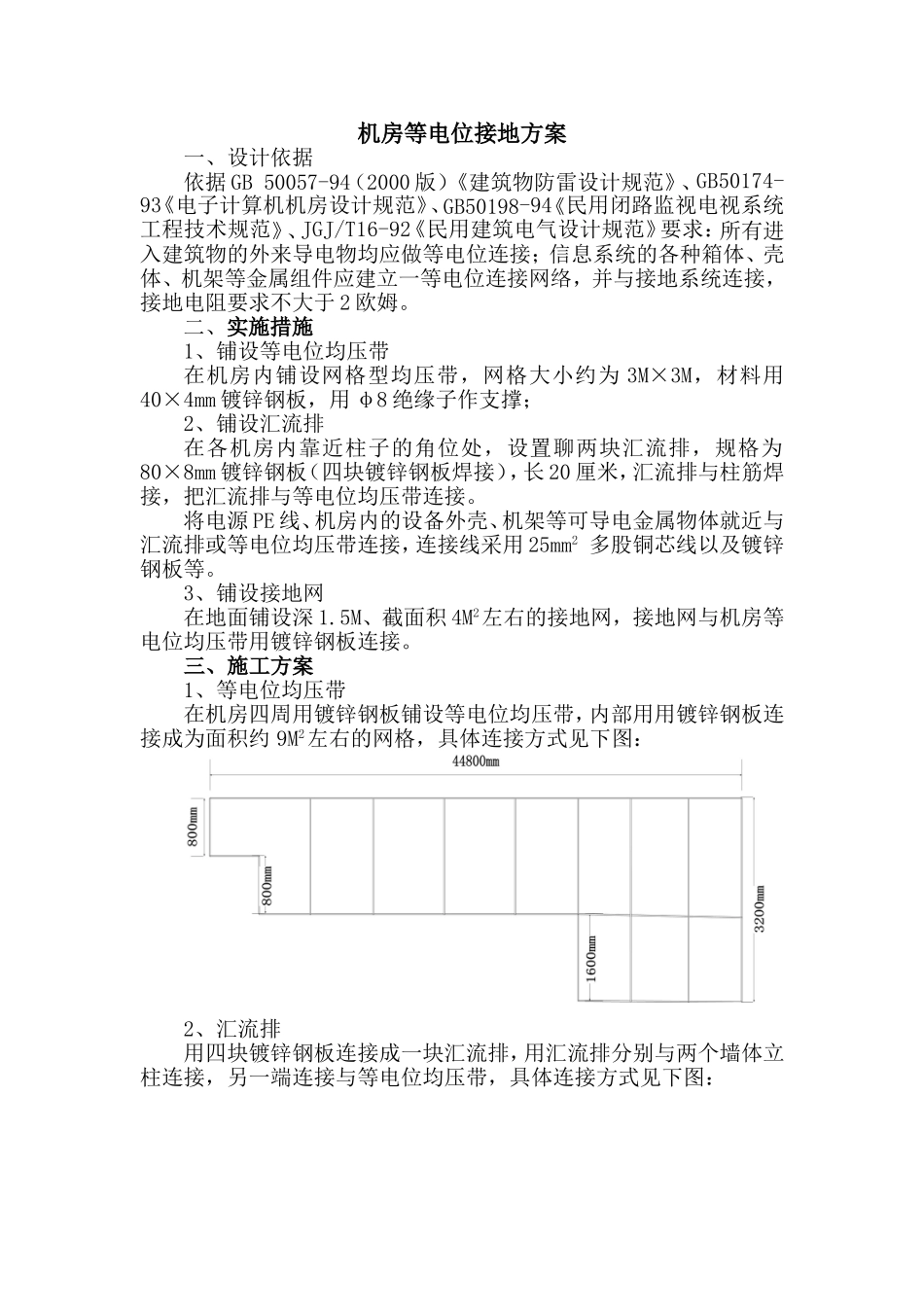

机房等电位接地方案一、设计依据依据GB50057-94（2000版）《建筑物防雷设计规范》、GB50174-93《电子计算机机房设计规范》、GB50198-94《民用闭路监视电视系统工程技术规范》、JGJ/T16-92《民用建筑电气设计规范》要求：所有进入建筑物的外来导电物均应做等电位连接；信息系统的各种箱体、壳体、机架等金属组件应建立一等电位连接网络，并与接地系统连接，接地电阻要求不大于2欧姆
二、实施措施1、铺设等电位均压带在机房内铺设网格型均压带，网格大小约为3M×3M，材料用40×4mm镀锌钢板，用φ8绝缘子作支撑；2、铺设汇流排在各机房内靠近柱子的角位处，设置聊两块汇流排，规格为80×8mm镀锌钢板（四块镀锌钢板焊接），长20厘米，汇流排与柱筋焊接，把汇流排与等电位均压带连接
将电源PE线、机房内的设备外壳、机架等可导电金属物体就近与汇流排或等电位均压带连接，连接线采用25mm2多股铜芯线以及镀锌钢板等
3、铺设接地网在地面铺设深1
5M、截面积4M2左右的接地网，接地网与机房等电位均压带用镀锌钢板连接

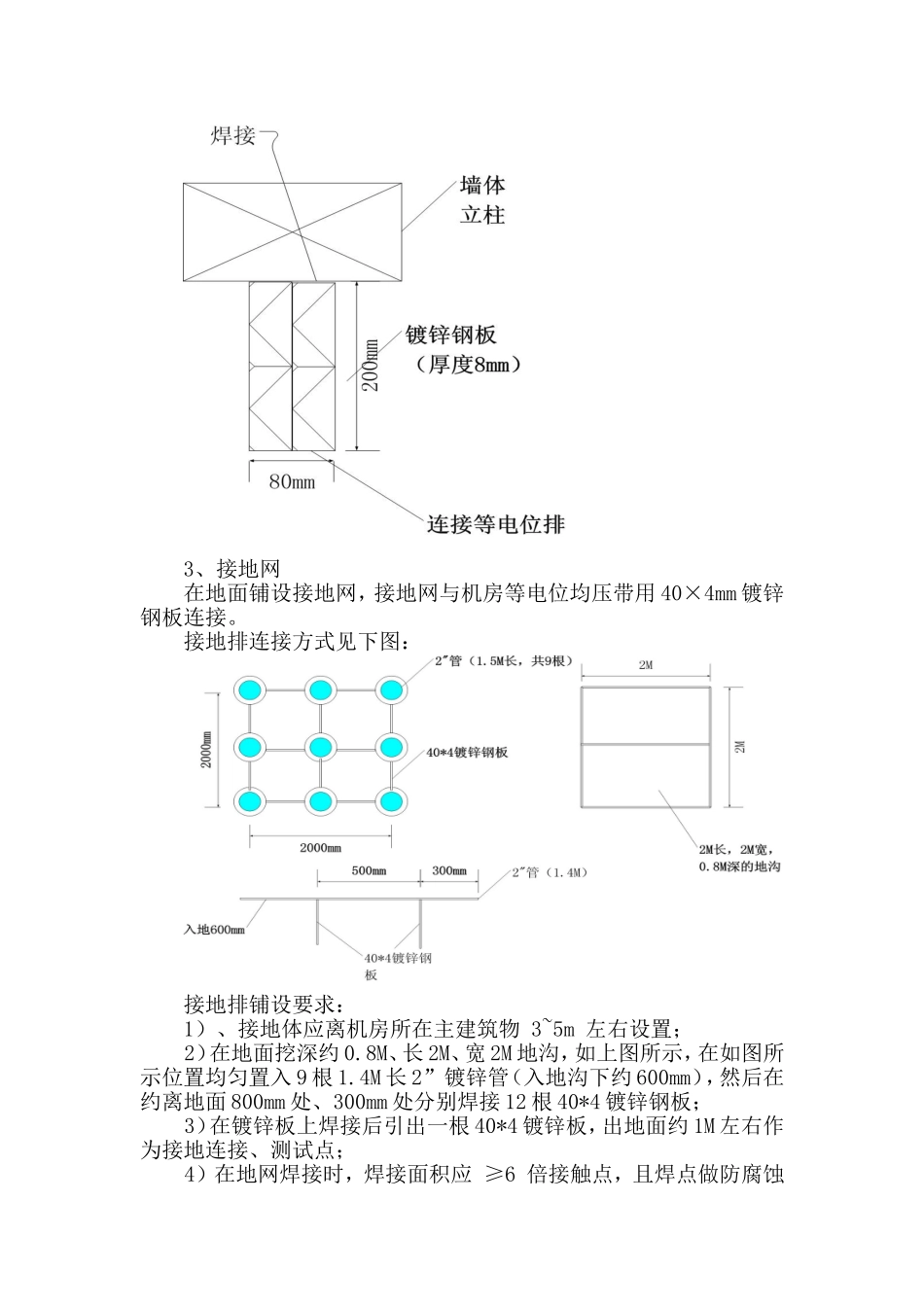

三、施工方案1、等电位均压带在机房四周用镀锌钢板铺设等电位均压带，内部用用镀锌钢板连接成为面积约9M2左右的网格，具体连接方式见下图：2、汇流排用四块镀锌钢板连接成一块汇流排，用汇流排分别与两个墙体立柱连接，另一端连接与等电位均压带，具体连接方式见下图：3、接地网在地面铺设接地网，接地网与机房等电位均压带用40×4mm镀锌钢板连接
接地排连接方式见下图：接地排铺设要求：1）、接地体应离机房所在主建筑物3~5m左右设置；2）在地面挖深约0
8M、长2M、宽2M地沟，如上图所示，在如图所示位置均匀置入9根1
4M长2”镀锌管（入地沟下约600mm），然后在约离地面800mm处、300mm处分别焊接12根40*4镀锌钢板；3）在镀锌板上焊接后引出一根40*4镀锌板，出地
