氯化氢及盐酸作业指导书VIP免费

氯化氢及盐酸作业指导书_第1页
1/11
氯化氢及盐酸作业指导书_第2页
2/11
氯化氢及盐酸作业指导书_第3页
3/11

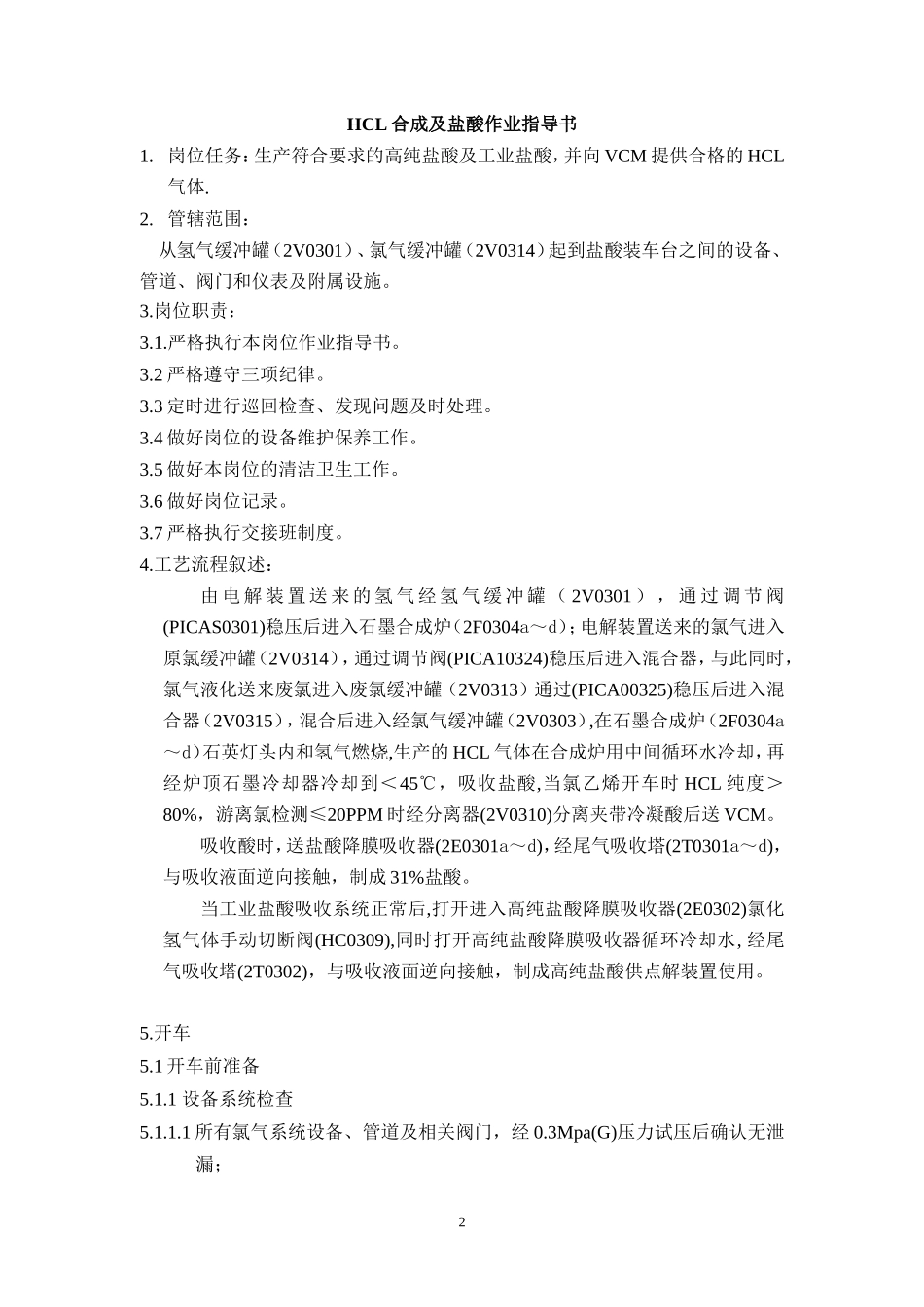

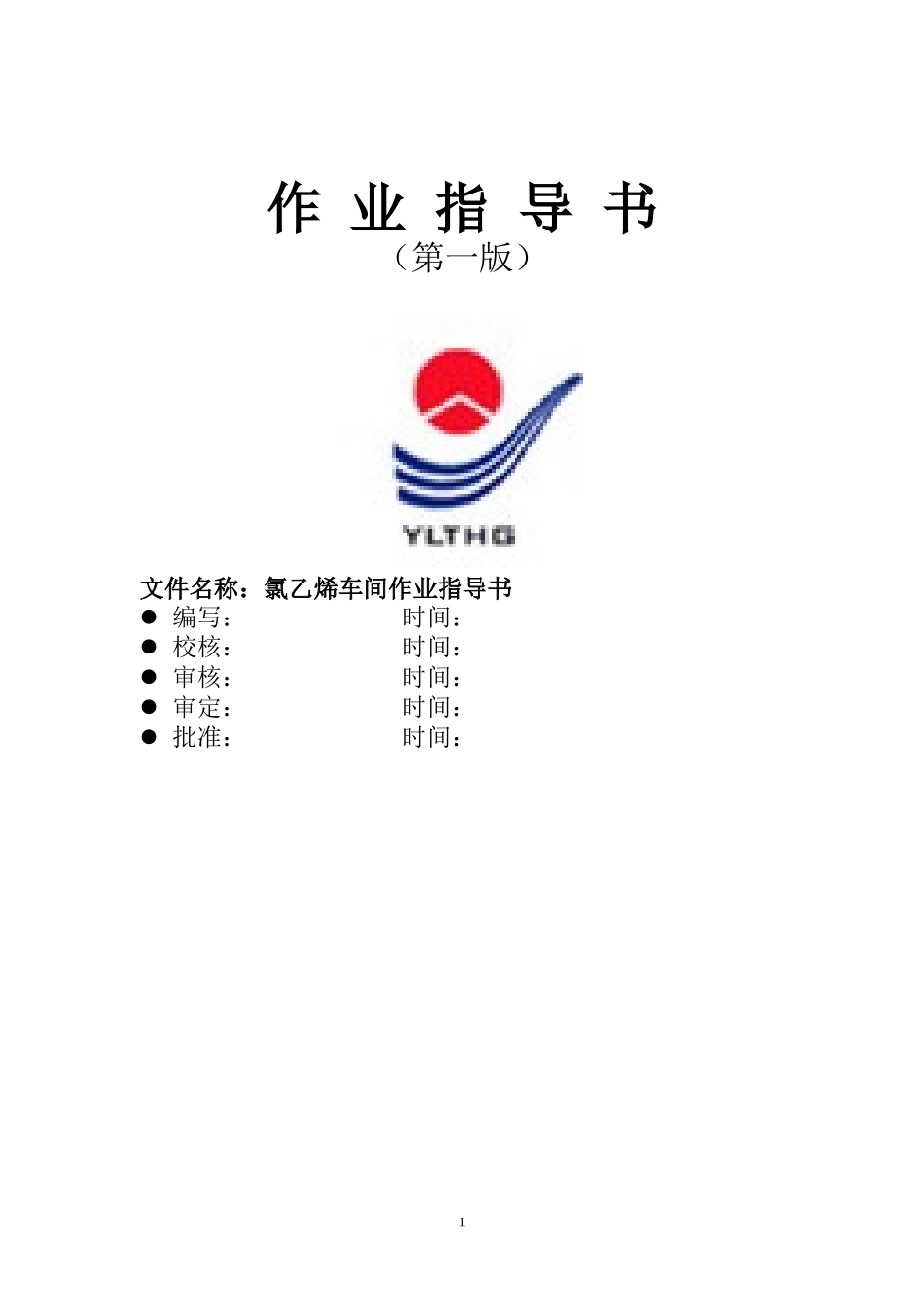

作业指导书(第一版)文件名称:氯乙烯车间作业指导书编写:时间:校核:时间:审核:时间:审定:时间:批准:时间:1HCL合成及盐酸作业指导书1.岗位任务:生产符合要求的高纯盐酸及工业盐酸,并向VCM提供合格的HCL气体.2.管辖范围:从氢气缓冲罐(2V0301)、氯气缓冲罐(2V0314)起到盐酸装车台之间的设备、管道、阀门和仪表及附属设施。3.岗位职责:3.1.严格执行本岗位作业指导书。3.2严格遵守三项纪律。3.3定时进行巡回检查、发现问题及时处理。3.4做好岗位的设备维护保养工作。3.5做好本岗位的清洁卫生工作。3.6做好岗位记录。3.7严格执行交接班制度。4.工艺流程叙述:由电解装置送来的氢气经氢气缓冲罐(2V0301),通过调节阀(PICAS0301)稳压后进入石墨合成炉(2F0304a~d);电解装置送来的氯气进入原氯缓冲罐(2V0314),通过调节阀(PICA10324)稳压后进入混合器,与此同时,氯气液化送来废氯进入废氯缓冲罐(2V0313)通过(PICA00325)稳压后进入混合器(2V0315),混合后进入经氯气缓冲罐(2V0303),在石墨合成炉(2F0304a~d)石英灯头内和氢气燃烧,生产的HCL气体在合成炉用中间循环水冷却,再经炉顶石墨冷却器冷却到<45℃,吸收盐酸,当氯乙烯开车时HCL纯度>80%,游离氯检测≤20PPM时经分离器(2V0310)分离夹带冷凝酸后送VCM。吸收酸时,送盐酸降膜吸收器(2E0301a~d),经尾气吸收塔(2T0301a~d),与吸收液面逆向接触,制成31%盐酸。当工业盐酸吸收系统正常后,打开进入高纯盐酸降膜吸收器(2E0302)氯化氢气体手动切断阀(HC0309),同时打开高纯盐酸降膜吸收器循环冷却水,经尾气吸收塔(2T0302),与吸收液面逆向接触,制成高纯盐酸供点解装置使用。5.开车5.1开车前准备5.1.1设备系统检查5.1.1.1所有氯气系统设备、管道及相关阀门,经0.3Mpa(G)压力试压后确认无泄漏;25.1.1.2所有氢气系统设备、管道及相关阀门,经0.15Mpa(G)压力试压后确认无泄漏;5.1.1.3氮气系统确保正常压力0.4Mpa(G);5.1.1.4合成炉防爆膜完好,确认灯头完好,并处于中心位置,擦拭视镜;5.1.1.5确认上水总管压力≥0.3Mpa(G),下水系统畅通;吸收水压力≥0.3Mpa(G);5.1.1.6盘动离心泵、风机联轴器灵活好用。5.1.2电器系统检查5.1.2.1系统动力电源及照明电源供给正常;5.1.2.2电器设施确认完好;5.1.3仪表系统检查5.1.3.1系统仪表电源、仪表气源供给正常;5.1.3.2DCS系统确认完好;5.1.4工艺全过程检查5.1.4.1确认氯气稳压自控阀(PICAS0302)、氢气稳压自控阀(PICAS0301)及氮气遥控切断阀(SV0303)关闭;5.1.4.2确认进合成炉氯气自控阀(FICA0302a/b/c/d)手动阀打开,确认旁通阀关闭;5.1.4.3确认进合成炉氢气自控阀(FICA0301a/b/c/d)手动阀打开,确认旁通阀关闭,确认合成炉放酸阀打开后关闭;5.1.4.4确认进合成炉氮气遥控阀(PCV0317)手动阀打开,5.1.4.5确认合成炉冷却水出口阀打开,确认合成炉冷却水进口阀打开;待合成炉排污口有水排出,即关闭排污阀。确认炉出口石墨管浸没水中;5.1.4.6确认合成炉盐酸液封槽(2V0304a/b/c/d)液位在规定范围;(若液封不在此范围,进口不可打开;5.1.4.7确认氯化氢通向吸收系统的出口阀(HC0301a/b/c/d)打开,关闭氯化氢通向氯乙烯的出口阀((HC0302a/b/c/d);5.1.4.8确认降膜吸收器冷却水出口阀打开,确认降膜吸收器冷却水进口阀打开;确认HCL进降膜吸收器阀门(HC0301a/b/c/d))打开;5.1.4.9确认通往工业盐酸中间槽阀门打开,去密封罐(2V0309b)的阀打开;5.1.4.10确认尾气吸收塔(2T0301)吸收水手动阀打开;确认吸收水自控阀(TV0306a/b/c/d)关闭;5.1.4.11确认尾气风机进口阀打开,确认尾气吸收塔排空阀(HC0304a/b/c/d)关闭;5.1.4.12启动尾气风机(2C0301a,b),确认运行正常,关闭炉门;35.1.4.13确认氮气压力0.4Mpa(G),系统含氧≤0.5%,准备点火工具,打开氮气遥控切断阀(SV0303),充氮20分钟自动关闭,打开炉门;5.1.4.14确认纯水罐(2V0312)液面处于规定范围,打开回流阀,启动纯水泵(2P0305),作自循环。5.1.1.15确认纯酸贮槽及其工艺管线清洗合格.5.1.5点炉前分析5.1.5.1确认稳压后氯气压力为0.12Mpa(G),取样分析氯气纯度>80%,氯含氢≤0.5%;5.1.5....
