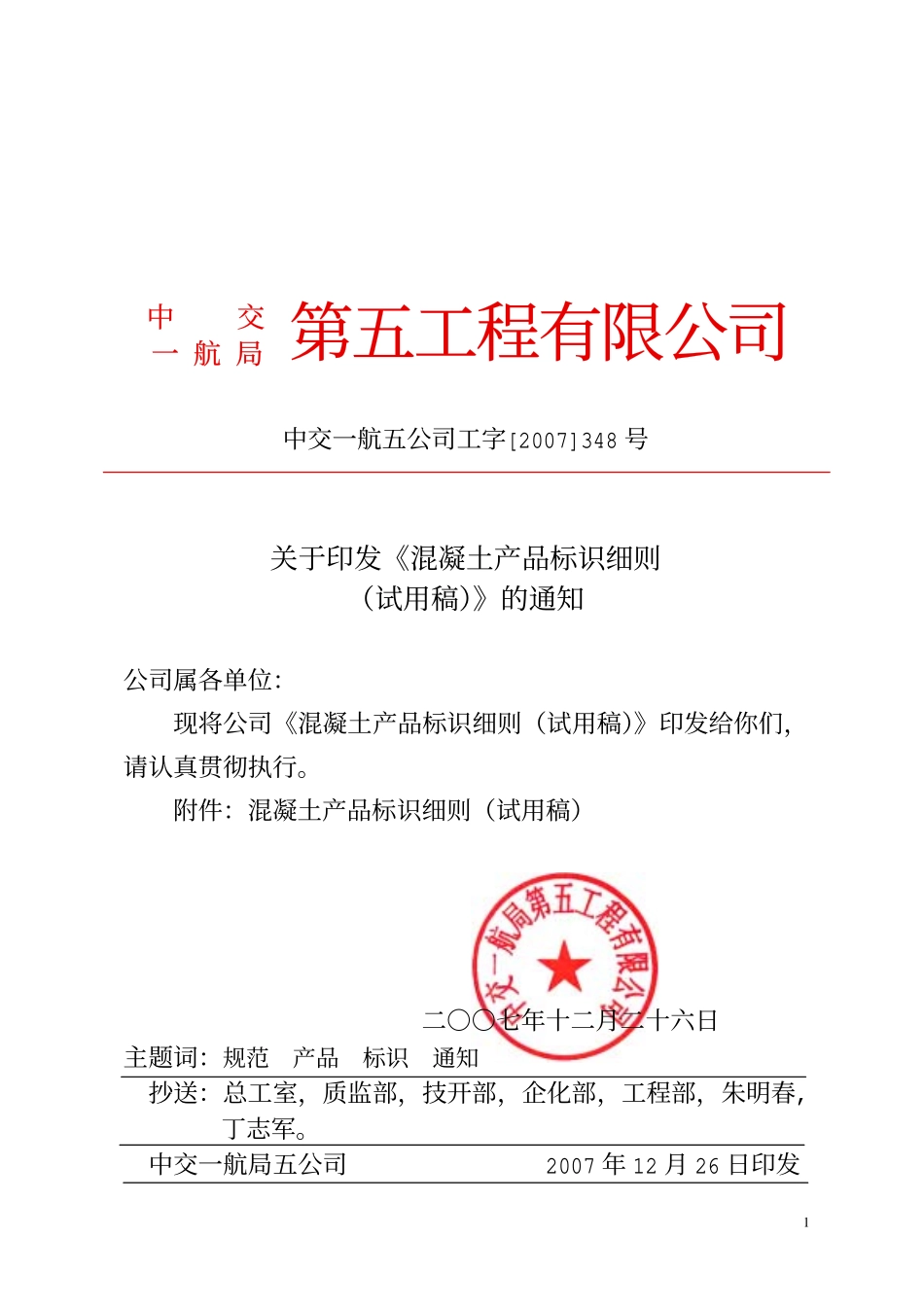

1中交一航局中交一航五公司工字[2007]348号关于印发《混凝土产品标识细则(试用稿)》的通知公司属各单位:现将公司《混凝土产品标识细则(试用稿)》印发给你们,请认真贯彻执行。附件:混凝土产品标识细则(试用稿)二○○七年十二月二十六日主题词:规范产品标识通知抄送:总工室,质监部,技开部,企化部,工程部,朱明春,丁志军。中交一航局五公司2007年12月26日印发第五工程有限公司2混凝土产品标识细则(试用稿)第一章总则第一条为了规范混凝土预制构件和现浇构件产品标识,统一格式,便于施工,提高企业的形象,特制定公司预制混凝土构件和现浇混凝土构件的标识细则。第二章标识的要求第二条产品标识设计参照局、公司的视觉识别系统,既便于统一格式又有相应的变动。第三条标识内容:大中型构件标注公司标识和构件标识,小型构件只需标注构件标识。公司标识是由中交徽标和公司名称组成,构件标识是由构件的规格型号和浇筑日期组成(有的小型构件可以省略规格型号)。第四条字体要求:所有文字、数字均为方正黑体简体,所有字符、图标要求刻板,用黑色墨汁喷涂;根据产品的大小选择合适的标识模板,力求美观大方,选择标识模板的宽度不宜超过构件标识面高度的四分之一(特殊构件除外),大型构件所选择的标识模板保证站在构件下能看清标识内容为宜。标识行与构件边平行,水平扭转不超2°。第五条标识位置要求:一般构件标识在构件的侧面,板类构件标识在长边侧面,不规则构件标识在面积相对比较大的侧面,同一侧面标识不够用的可以弯转模板继续在相邻面标识(如护面3块体),同种构件的标识位置一致,便于现场施工操作。第六条构件的规格型号所用字母符号含义:规格型号是由代表构件名称的字母符号和代表构件编号的数字符号组成,字母符号是由构件常用名称拼音开头字母加设计型号字母组合而成(只有一种类型的可以不加设计型号),代表构件名称的字母符号一般不超过三个字母,如胸墙标识为XQ,轨道梁标识为GDL,具体构件名称的字母组合见附表(一),设计型号是图纸中对构件的类型的编号,如沉箱有A型B型。数字代表构件的编号,可以是构件的设计分段号或生产顺序号。例:沉箱标识第三章标识实例说明第一节预制类构件标识4第七条沉箱的标识一、整座沉箱在沉箱顶段进行整体标识:标注中交徽标、公司名称、规格型号(可以在沉箱型号前加工程名称缩写,如:锦州沉箱加锦字,曹妃甸沉箱加曹字)、浇筑日期,标注位置是迎水面顶段沉箱的左上角,选用字体大小请参考模板图(一)。二、沉箱的分段标识内容:底段标识沉箱型号和浇筑日期,标注位置在迎水面左上角位置(和顶段标识同一侧面),从该段沉箱顶口下返300mm,并且各段标注位置、字体格式一致,所有文字、数字、图标要求刻板。例如:规格型号:锦CXA-1浇筑日期:2006-08-03其它分段只标识浇筑日期,要求整座沉箱的标注字体字号一致(分段标识的字体高度和整体标识的相应内容字体高度一样),竖向位置一致,水平扭转不大于2°,字迹刷写要均匀清晰美观。第八条中小型预制砼构件的标识一、方块、卸荷板的标识内容为中交徽标、公司名称、规格型号、浇筑日期,标注位置在块体侧面的左上角,标识字体的大小可以根据块体的大小选择,但同一批次块体标识字体大小、标识位置应相同,字体大小参照模板图。二、护面块体的标识内容为中交徽标、公司名称、规格型号(块体的型号和编号,例:3t-1450,“3t”是块体的型号,“1450”是块体的预制顺序号)、浇筑日期,标注位置在护面块体的中部,5同种构件的标识位置相同,根据构件大小选择字体大小,同种构件字体相同。三、格栅板简单标识:规格型号、浇筑日期,标注位置在格栅板的侧面左上方,字体高度根据格栅板高度自行选择。参见模板图。四、梁类预制构件的标识内容为中交徽标、公司名称、规格型号、浇筑日期,标注位置在梁板的左端头中部,字体高度根据梁的高度自行选择模板,同种梁的字体高度一致,标识位置一致。五、盖板类小型预制构件,只标识浇筑日期,字体高度根据盖板宽度自行选择相应模板字体,标注位置在盖板长边左侧面距端头100㎜处,同种盖板的字体大小,标识位置一致。2006-08-20第二节现浇构...
