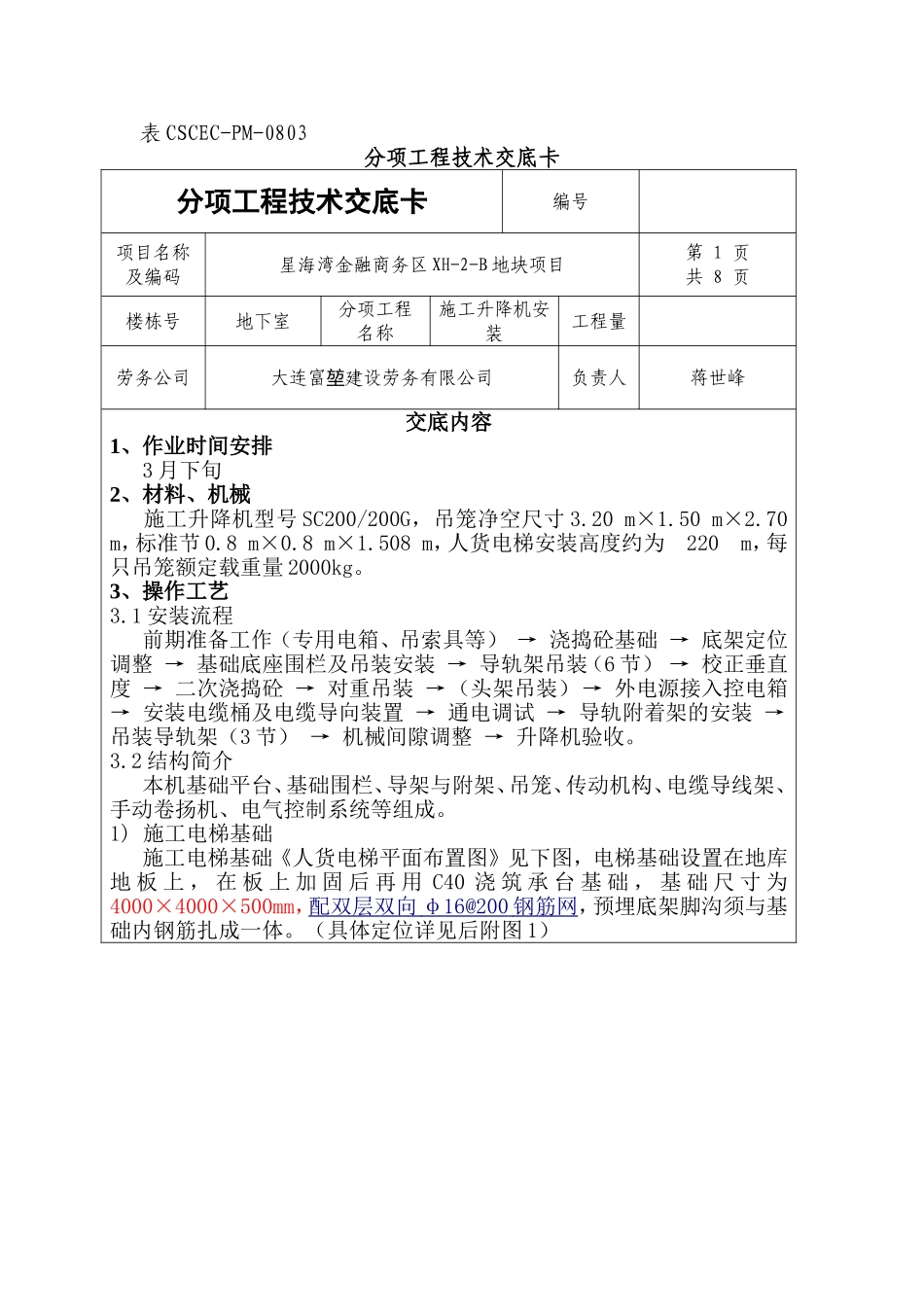

表CSCEC-PM-0803分项工程技术交底卡分项工程技术交底卡编号项目名称及编码星海湾金融商务区XH-2-B地块项目第1页共8页楼栋号地下室分项工程名称施工升降机安装工程量劳务公司大连富建设劳务有限公司堃负责人蒋世峰交底内容1、作业时间安排3月下旬2、材料、机械施工升降机型号SC200/200G，吊笼净空尺寸3.20m×1.50m×2.70m，标准节0.8m×0.8m×1.508m，人货电梯安装高度约为220m，每只吊笼额定载重量2000kg。3、操作工艺3.1安装流程前期准备工作（专用电箱、吊索具等）→浇捣砼基础→底架定位调整→基础底座围栏及吊装安装→导轨架吊装（6节）→校正垂直度→二次浇捣砼→对重吊装→（头架吊装）→外电源接入控电箱→安装电缆桶及电缆导向装置→通电调试→导轨附着架的安装→吊装导轨架（3节）→机械间隙调整→升降机验收。3.2结构简介本机基础平台、基础围栏、导架与附架、吊笼、传动机构、电缆导线架、手动卷扬机、电气控制系统等组成。1)施工电梯基础施工电梯基础《人货电梯平面布置图》见下图，电梯基础设置在地库地板上，在板上加固后再用C40浇筑承台基础，基础尺寸为4000×4000×500mm，配双层双向φ16@200钢筋网，预埋底架脚沟须与基础内钢筋扎成一体。（具体定位详见后附图1）会签栏质量安全环保时间时间时间编制审核签发时间时间时间
