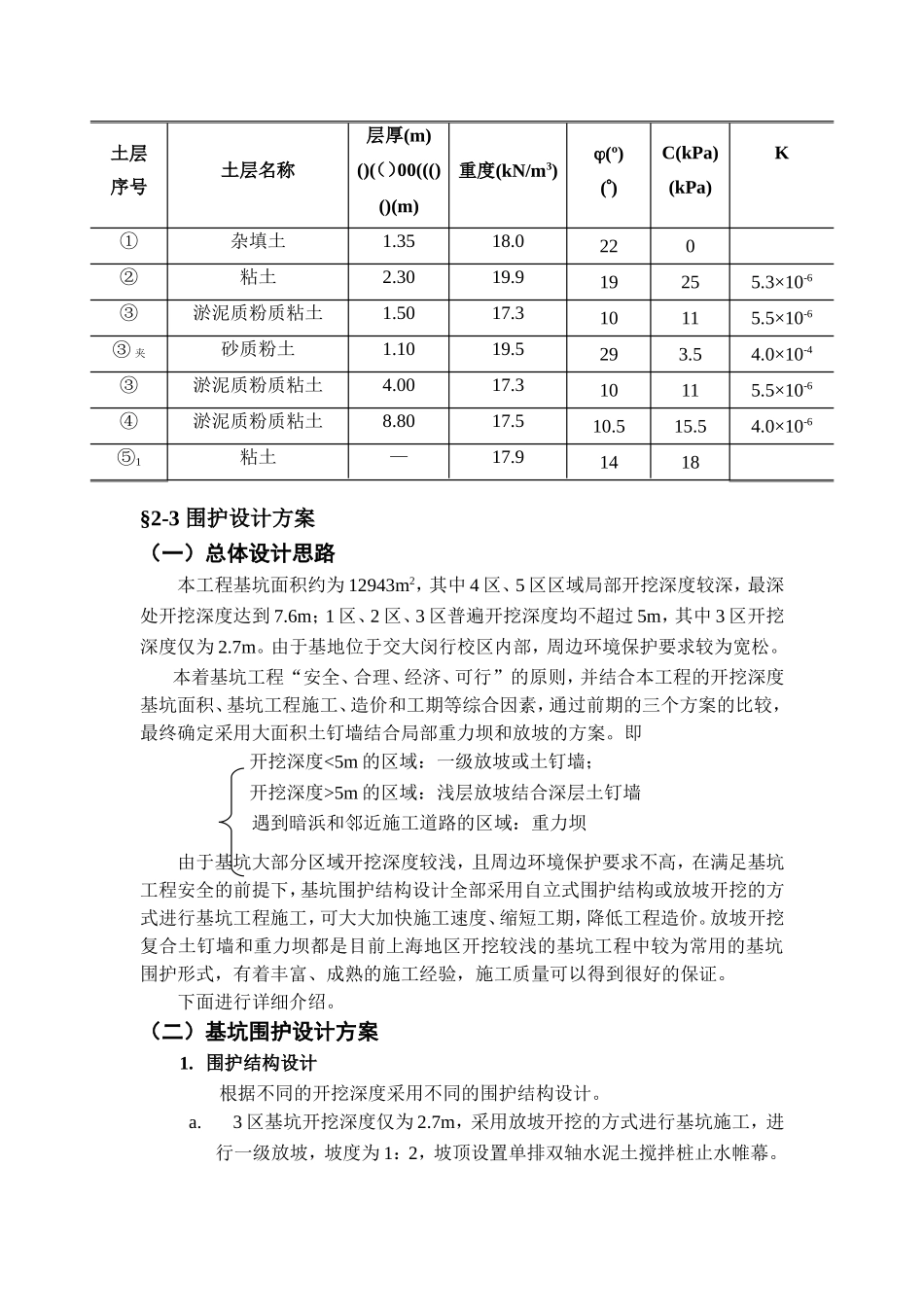

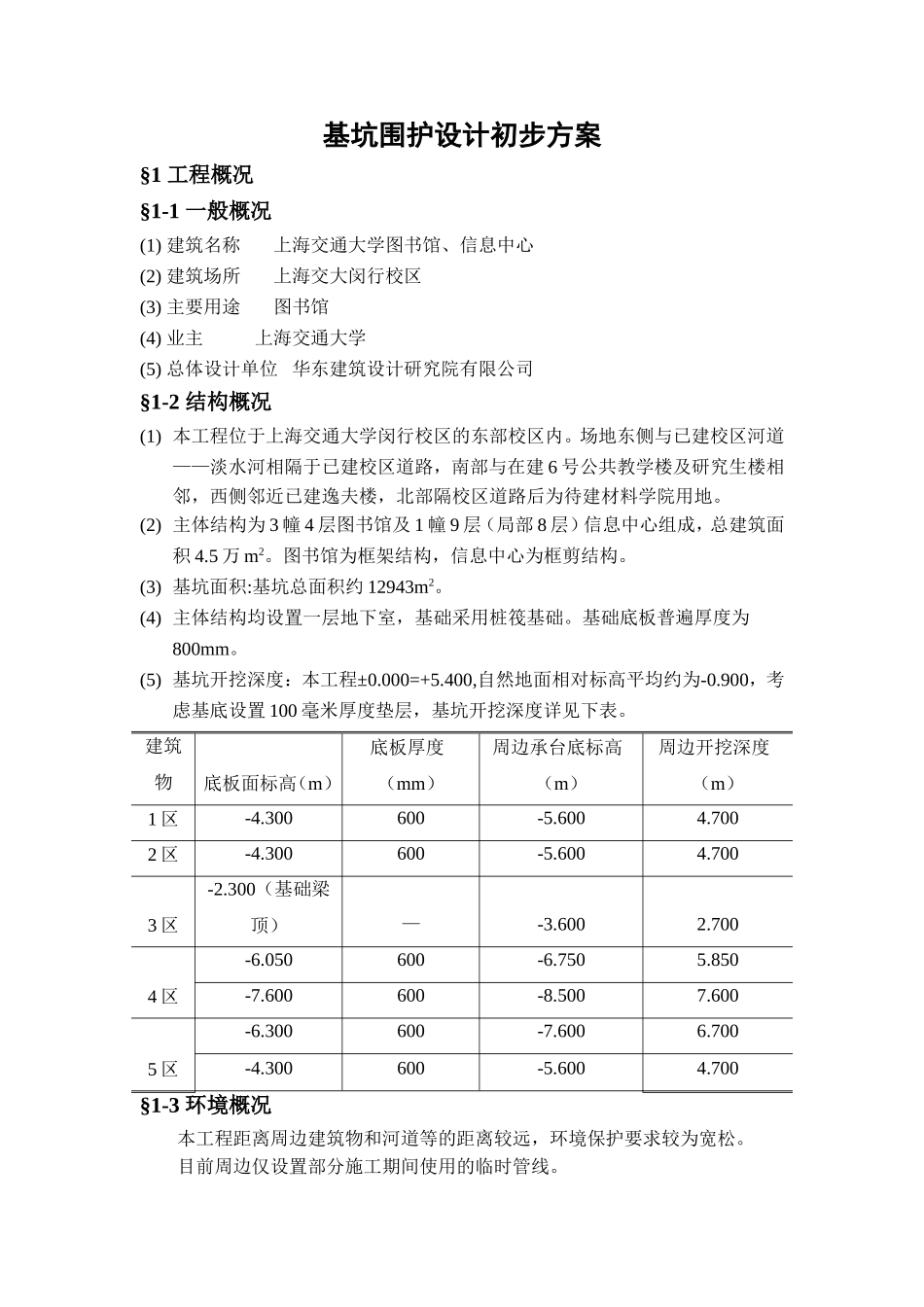

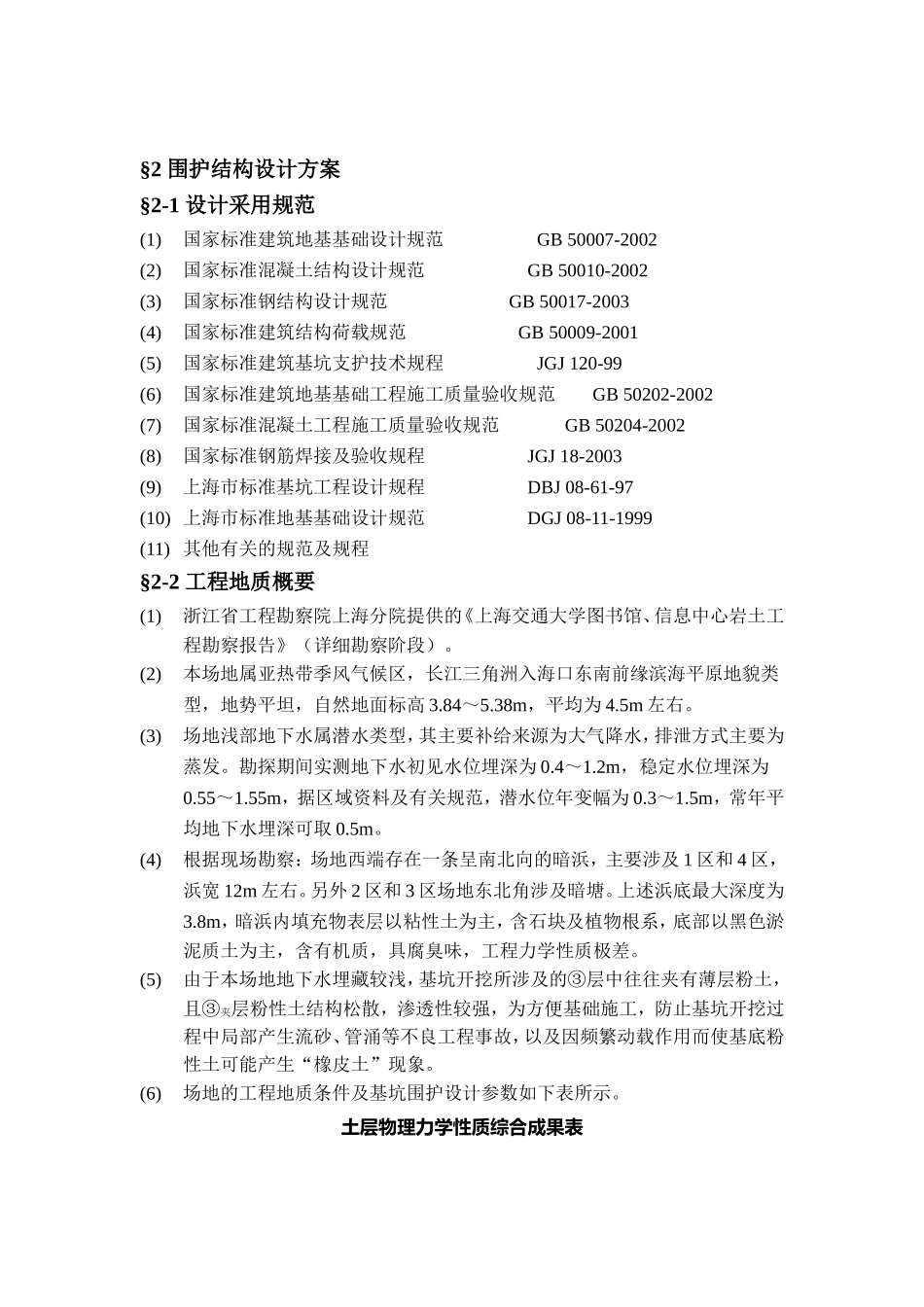

基坑围护设计初步方案§1工程概况§1-1一般概况(1)建筑名称上海交通大学图书馆、信息中心(2)建筑场所上海交大闵行校区(3)主要用途图书馆(4)业主上海交通大学(5)总体设计单位华东建筑设计研究院有限公司§1-2结构概况(1)本工程位于上海交通大学闵行校区的东部校区内。场地东侧与已建校区河道——淡水河相隔于已建校区道路，南部与在建6号公共教学楼及研究生楼相邻，西侧邻近已建逸夫楼，北部隔校区道路后为待建材料学院用地。(2)主体结构为3幢4层图书馆及1幢9层（局部8层）信息中心组成，总建筑面积4.5万m2。图书馆为框架结构，信息中心为框剪结构。(3)基坑面积:基坑总面积约12943m2。(4)主体结构均设置一层地下室，基础采用桩筏基础。基础底板普遍厚度为800mm。(5)基坑开挖深度：本工程±0.000=+5.400,自然地面相对标高平均约为-0.900，考虑基底设置100毫米厚度垫层，基坑开挖深度详见下表。建筑物底板面标高（m）底板厚度（mm）周边承台底标高（m）周边开挖深度（m）1区-4.300600-5.6004.7002区-4.300600-5.6004.7003区-2.300（基础梁顶）—-3.6002.7004区-6.050600-6.7505.850-7.600600-8.5007.6005区-6.300600-7.6006.700-4.300600-5.6004.700§1-3环境概况本工程距离周边建筑物和河道等的距离较远，环境保护要求较为宽松。目前周边仅设置部分施工期间使用的临时管线。§2围护结构设计方案§2-1设计采用规范(1)国家标准建筑地基基础设计规范GB50007-2002(2)国家标准混凝土结构设计规范GB50010-2002(3)国家标准钢结构设计规范GB50017-2003(4)国家标准建筑结构荷载规范GB50009-2001(5)国家标准建筑基坑支护技术规程JGJ120-99(6)国家标准建筑地基基础工程施工质量验收规范GB50202-2002(7)国家标准混凝土工程施工质量验收规范GB50204-2002(8)国家标准钢筋焊接及验收规程JGJ18-2003(9)上海市标准基坑工程设计规程DBJ08-61-97(10)上海市标准地基基础设计规范DGJ08-11-1999(11)其他有关的规范及规程§2-2工程地质概要(1)浙江省工程勘察院上海分院提供的《上海交通大学图书馆、信息中心岩土工程勘察报告》（详细勘察阶段）。(2)本场地属亚热带季风气候区，长江三角洲入海口东南前缘滨海平原地貌类型，地势平坦，自然地面标高3.84～5.38m，平均为4.5m左右。(3)场地浅部地下水属潜水类型，其主要补给来源为大气降水，排泄方式主要为蒸发。勘探期间实测地下水初见水位埋深为0.4～1.2m，稳定水位埋深为0.55～1.55m，据区域资料及有关规范，潜水位年变幅为0.3～1.5m，常年平均地下水埋深可取0.5m。(4)根据现场勘察：场地西端存在一条呈南北向的暗浜，主要涉及1区和4区，浜宽12m左右。另外2区和3区场地东北角涉及暗塘。上述浜底最大深度为3.8m，暗浜内填充物表层以粘性土为主，含石块及植物根系，底部以黑色淤泥质土为主，含有机质，具腐臭味，工程力学性质极差。(5)由于本场地地下水埋藏较浅，基坑开挖所涉及的③层中往往夹有薄层粉土，且③夹层粉性土结构松散，渗透性较强，为方便基础施工，防止基坑开挖过程中局部产生流砂、管涌等不良工程事故，以及因频繁动载作用而使基底粉性土可能产生“橡皮土”现象。(6)场地的工程地质条件及基坑围护设计参数如下表所示。土层物理力学性质综合成果表土层序号土层名称层厚(m)()(（）00((()()(m)重度(kN/m3)j(º)(°)C(kPa)(kPa)K①杂填土1.3518.0220②粘土2.3019.919255.3×10-6③淤泥质粉质粘土1.5017.310115.5×10-6③夹砂质粉土1.1019.5293.54.0×10-4③淤泥质粉质粘土4.0017.310115.5×10-6④淤泥质粉质粘土8.8017.510.515.54.0×10-6⑤1粘土—17.91418§2-3围护设计方案（一）总体设计思路本工程基坑面积约为12943m2，其中4区、5区区域局部开挖深度较深，最深处开挖深度达到7.6m；1区、2区、3区普遍开挖深度均不超过5m，其中3区开挖深度仅为2.7m。由于基地位于交大闵行校区内部，周边环境保护要求较为宽松。本着基坑工程“安全、合理、经济、可行”的原则，并结合本工程的开挖深度基坑面积、基坑工程施工、造价和工期等综合因素，通过前期的三个方案的比较，最终确定采用大面积土钉墙结合局部重力坝和放坡的方案。即开挖深度<5m的区域：一级放坡...
