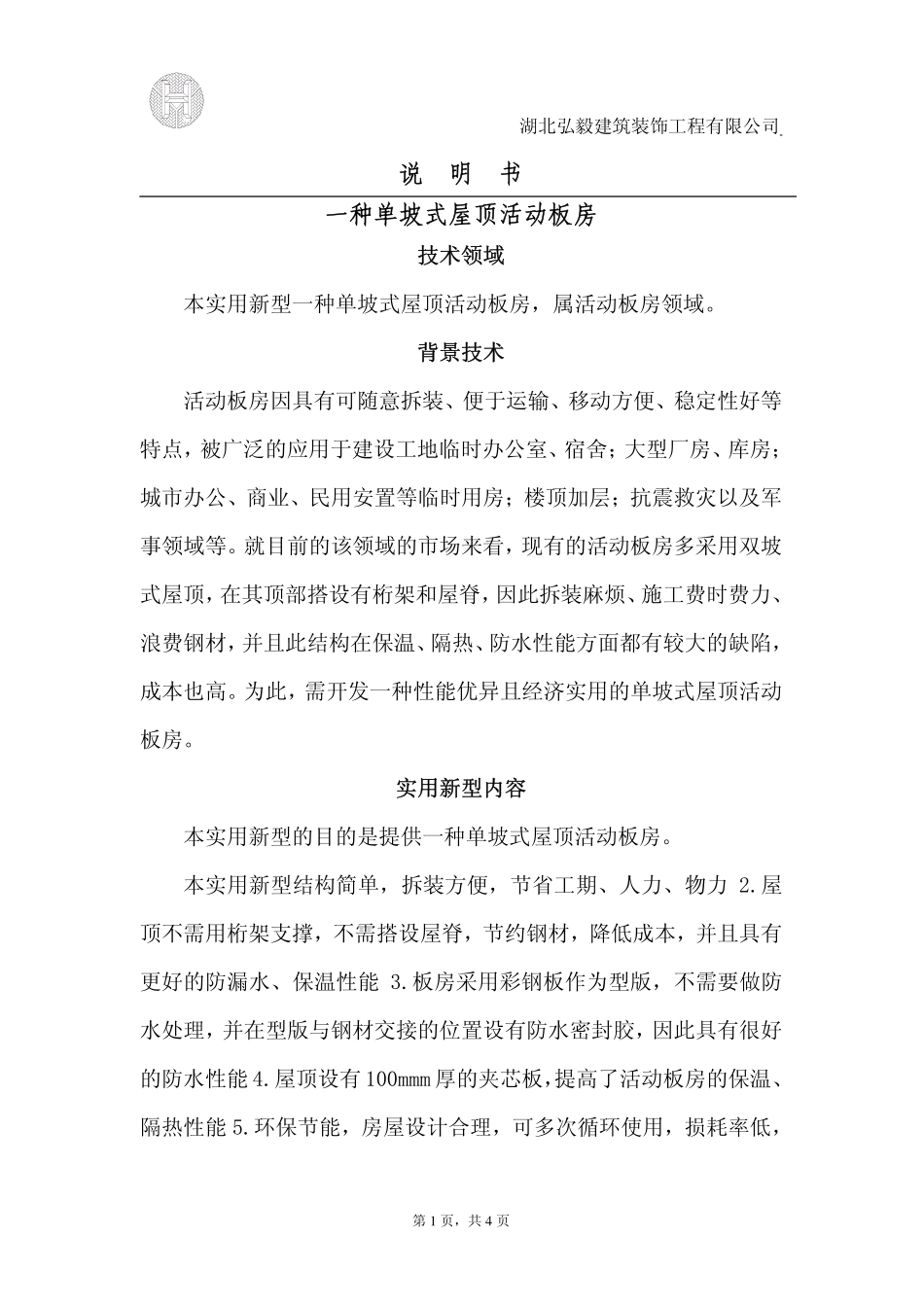

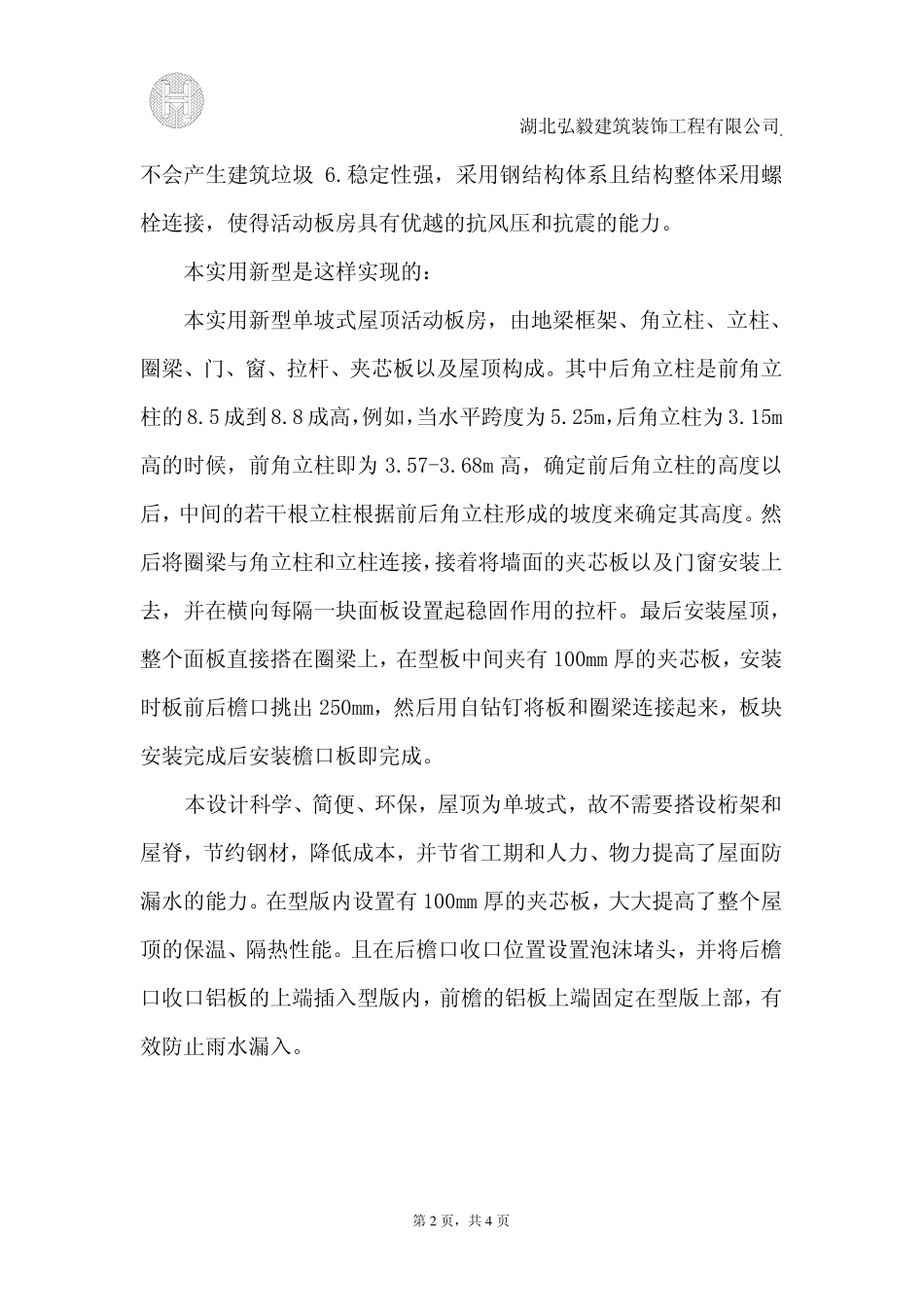

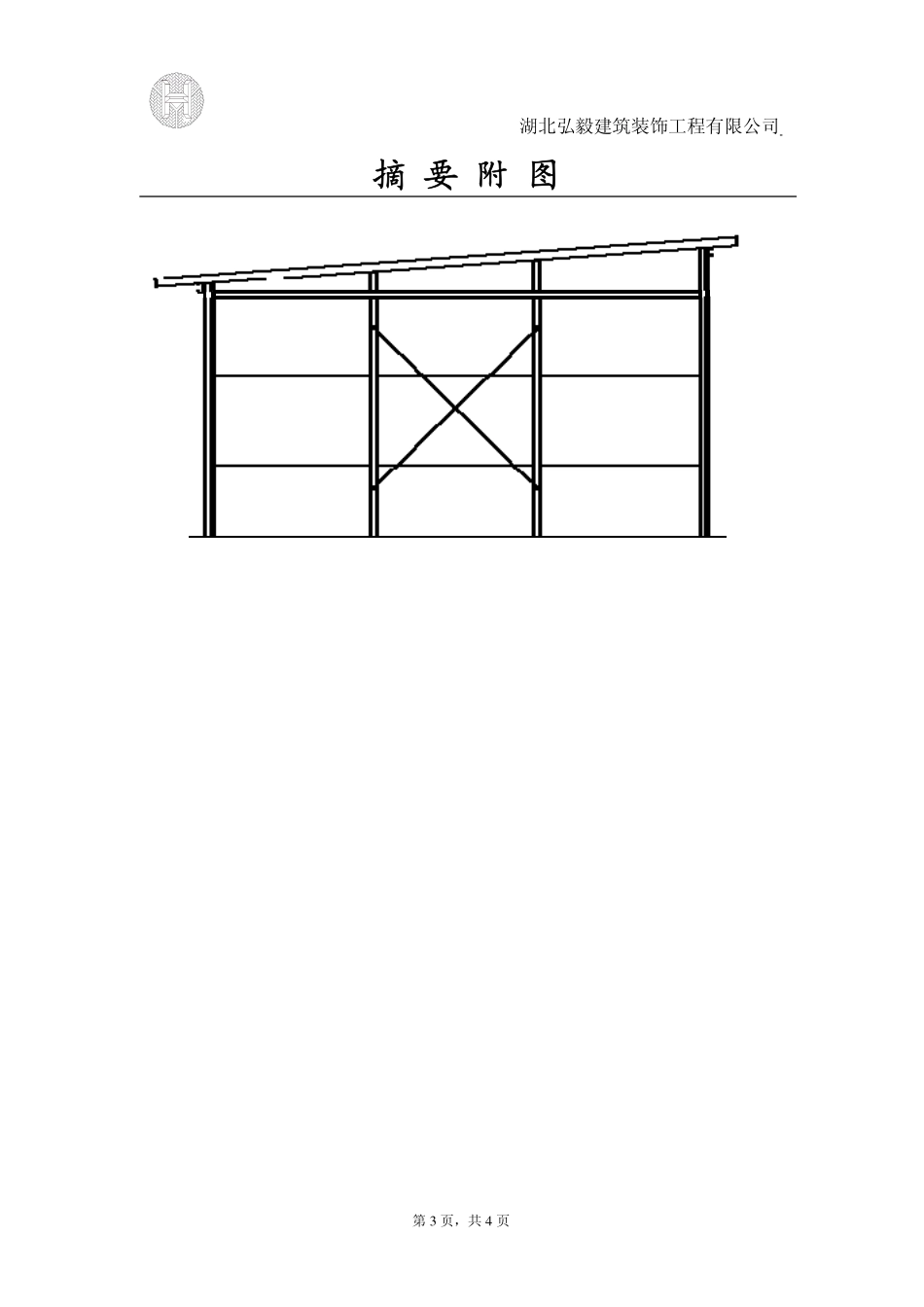

湖北弘毅建筑装饰工程有限公司第1页，共4页说明书一种单坡式屋顶活动板房技术领域本实用新型一种单坡式屋顶活动板房，属活动板房领域。背景技术活动板房因具有可随意拆装、便于运输、移动方便、稳定性好等特点，被广泛的应用于建设工地临时办公室、宿舍；大型厂房、库房；城市办公、商业、民用安置等临时用房；楼顶加层；抗震救灾以及军事领域等。就目前的该领域的市场来看，现有的活动板房多采用双坡式屋顶，在其顶部搭设有桁架和屋脊，因此拆装麻烦、施工费时费力、浪费钢材，并且此结构在保温、隔热、防水性能方面都有较大的缺陷，成本也高。为此，需开发一种性能优异且经济实用的单坡式屋顶活动板房。实用新型内容本实用新型的目的是提供一种单坡式屋顶活动板房。本实用新型结构简单，拆装方便，节省工期、人力、物力2.屋顶不需用桁架支撑，不需搭设屋脊，节约钢材，降低成本，并且具有更好的防漏水、保温性能3.板房采用彩钢板作为型版，不需要做防水处理，并在型版与钢材交接的位置设有防水密封胶，因此具有很好的防水性能4.屋顶设有100mmm厚的夹芯板，提高了活动板房的保温、隔热性能5.环保节能，房屋设计合理，可多次循环使用，损耗率低，湖北弘毅建筑装饰工程有限公司第2页，共4页不会产生建筑垃圾6.稳定性强，采用钢结构体系且结构整体采用螺栓连接，使得活动板房具有优越的抗风压和抗震的能力。本实用新型是这样实现的：本实用新型单坡式屋顶活动板房，由地梁框架、角立柱、立柱、圈梁、门、窗、拉杆、夹芯板以及屋顶构成。其中后角立柱是前角立柱的8.5成到8.8成高，例如，当水平跨度为5.25m，后角立柱为3.15m高的时候，前角立柱即为3.57-3.68m高，确定前后角立柱的高度以后，中间的若干根立柱根据前后角立柱形成的坡度来确定其高度。然后将圈梁与角立柱和立柱连接，接着将墙面的夹芯板以及门窗安装上去，并在横向每隔一块面板设置起稳固作用的拉杆。最后安装屋顶，整个面板直接搭在圈梁上，在型板中间夹有100mm厚的夹芯板，安装时板前后檐口挑出250mm，然后用自钻钉将板和圈梁连接起来，板块安装完成后安装檐口板即完成。本设计科学、简便、环保，屋顶为单坡式，故不需要搭设桁架和屋脊，节约钢材，降低成本，并节省工期和人力、物力提高了屋面防漏水的能力。在型版内设置有100mm厚的夹芯板，大大提高了整个屋顶的保温、隔热性能。且在后檐口收口位置设置泡沫堵头，并将后檐口收口铝板的上端插入型版内，前檐的铝板上端固定在型版上部，有效防止雨水漏入。湖北弘毅建筑装饰工程有限公司第3页，共4页摘要附图湖北弘毅建筑装饰工程有限公司第4页，共4页权利要求书1、一种单坡式屋顶活动板房，由地梁、立柱、圈梁、墙板和屋顶组成，立柱有前后角立柱和中间立柱组成，前后角立柱分别于地梁框架的前后角对应连接，角立柱之间间隔设置有中间立柱，墙板安装在个相邻立柱之间，墙板对应处设有门，窗，其特征在于前后角立柱之高度比大于1，使屋顶呈前高后底的坡势，前后角立柱的中间立柱高度与此坡势适配，圈梁由前立柱圈梁和后，侧立柱圈梁组成，圈梁水平绕围连接前后角立柱和立柱上端之外表面相应处，屋顶通过圈梁经螺栓与相应立柱对应连接，并保持周边有标准宽度屋檐。2、根据权利要求1的一种单坡式活动板房，其特征在于构成屋顶前高后低坡势之前后角立柱之高度比为1：:08-0.9。3、根据权利要求1的一种单坡式活动板房，其特征在于前立柱圈梁连接在两个前立柱顶端之间，后，侧中间立柱圈梁连接在两个后角立柱顶端之间并水平绕围两侧中间立柱连接至前角立柱相应处。
