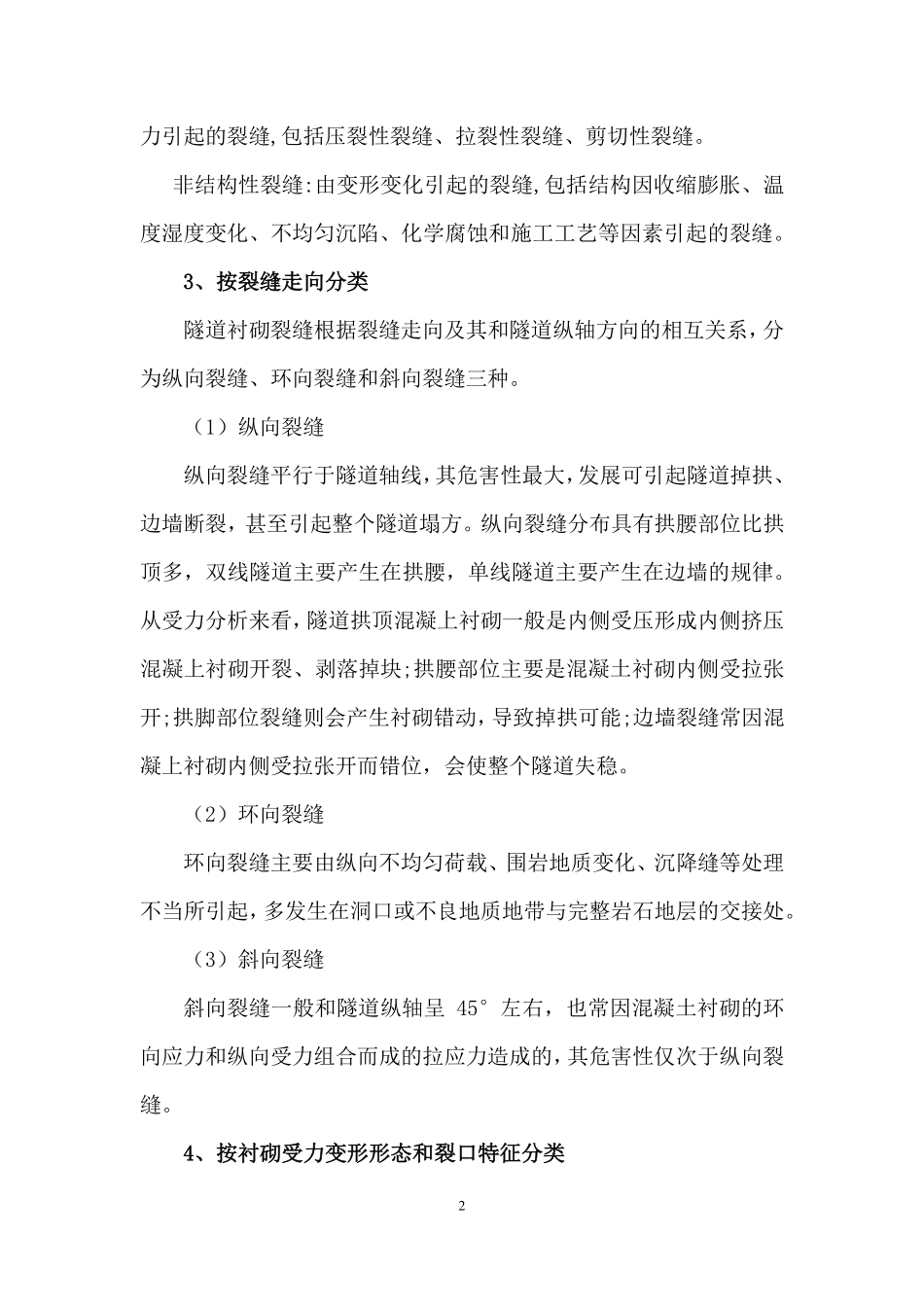

1隧道衬砌开裂及渗漏水防治指导意见隧道衬砌损伤破坏是动态发展的过程，衬砌裂纹是诱因，不及时处置，随着裂纹进一步发展，衬砌将出现压溃错台、崩落掉块直至坍塌破坏。隧道混凝土衬砌开裂原因很多，也很复杂。有受围岩变形压力或不均匀沉降、由于材料收缩变形如温度收缩、干缩等原因引起的裂缝，有施工工艺技术和养护不当原因，以及受到外部作用力等因素。对各种导致隧道衬砌裂缝因素，其产生的机理不同，在实际工程中要区别对待，并采取恰当的治理措施。一、衬砌裂缝分类1、按裂缝宽度分类隧道衬砌裂缝开裂宽度在裂缝口处沿垂直方向量取，裂缝宽度6按大小分为四级:表1裂缝按宽度分类表2、按对结构功能影响分类结构性裂缝:由外荷载(静、动荷载)直接应力引起的裂缝和次应序号分类裂缝宽度1毛细裂缝W≤0.3mm2小裂缝0.3mm＜W≤2mm3中裂缝2mm0.3＜W≤20mm4大裂缝W＞20mm2力引起的裂缝,包括压裂性裂缝、拉裂性裂缝、剪切性裂缝。非结构性裂缝:由变形变化引起的裂缝,包括结构因收缩膨胀、温度湿度变化、不均匀沉陷、化学腐蚀和施工工艺等因素引起的裂缝。3、按裂缝走向分类隧道衬砌裂缝根据裂缝走向及其和隧道纵轴方向的相互关系，分为纵向裂缝、环向裂缝和斜向裂缝三种。（1）纵向裂缝纵向裂缝平行于隧道轴线，其危害性最大，发展可引起隧道掉拱、边墙断裂，甚至引起整个隧道塌方。纵向裂缝分布具有拱腰部位比拱顶多，双线隧道主要产生在拱腰，单线隧道主要产生在边墙的规律。从受力分析来看，隧道拱顶混凝上衬砌一般是内侧受压形成内侧挤压混凝上衬砌开裂、剥落掉块;拱腰部位主要是混凝土衬砌内侧受拉张开;拱脚部位裂缝则会产生衬砌错动，导致掉拱可能;边墙裂缝常因混凝上衬砌内侧受拉张开而错位，会使整个隧道失稳。（2）环向裂缝环向裂缝主要由纵向不均匀荷载、围岩地质变化、沉降缝等处理不当所引起，多发生在洞口或不良地质地带与完整岩石地层的交接处。（3）斜向裂缝斜向裂缝一般和隧道纵轴呈45°左右，也常因混凝土衬砌的环向应力和纵向受力组合而成的拉应力造成的，其危害性仅次于纵向裂缝。4、按衬砌受力变形形态和裂口特征分类3按隧道衬砌变形形态和裂口特征分类，主要分为衬砌受拉张口型裂纹、内缘受挤压闭口型裂纹、衬砌受剪错台型裂纹、收缩性环向裂纹等四种，见表2。表2按隧道衬砌受力变形形态和裂口特征分类表当拱腰和边墙中部出现两条以上粗大的张裂错台，并与斜向、环向裂纹配合，衬砌被切割成小块状时，极易造成结构失稳、发生坍落掉块。5、按裂缝产生的原因分类种类衬砌受力变形形态和裂口特征衬砌受拉张口型裂缝常见在拱腰部位，边墙中部，衬砌承受较大的地层压力作用，衬砌受弯向内位移，内缘拉应力超过混凝土的极限抗拉强度，而发生张口型裂纹，支护结构不均匀沉降也导致受拉张口型开裂内缘受挤压闭口型裂纹常见在对应于两拱腰发生较严重的纵向张裂内移地段的拱顶部位，出现闭口型纵向裂缝，衬砌向上位移，其中较严重处，拱顶内缘在高挤压应力作用下发生剥落掉快衬砌受剪错台型裂纹偶见拱腰部位衬砌，在衬砌背后局部松动滑移围岩的推力作用下，沿水平工作缝较薄弱处，有一侧的衬砌变形突出，形成错台型裂缝收缩性环向裂纹多见在隧道靠近洞口地形，受气温变化影响较大，混凝土衬砌环向施工缝出现收缩性裂缝4按隧道衬砌裂缝产生的原因分类，裂缝可分为:界面裂缝（主要有干缩裂缝、温度裂缝等），以及外荷载作用产生的变形裂缝等。二、隧道衬砌裂缝产生机理1、衬砌外力作用衬砌外力作用是指由于围岩及环境的变化而施加在衬砌上的作用力变化。(l)松驰压力。由于风化及水的作用使围岩强度降低以及拱顶有空洞等原因，围岩松驰压力会逐步发展，在拱顶沿纵向发生张开性裂缝。若上部空洞较大，空洞上部的岩块可能与围岩分离而掉落，对衬砌产生冲击，严重者会导致隧道衬砌崩塌式破坏。(2)偏压。产生偏压的情况有多种。有地形上的，如斜坡地貌;有地质上的，如围岩倾斜;还有滑坡造成的。其它因素如:地面挖方、坡面坍塌以及水位上升或急剧降低等也会形成偏压。即使是很小的偏压，也会使隧道衬砌产生开裂。偏压导致的裂缝特点是:主动土压力作用侧的拱肩产生纵向的开口开裂，被...
