焊接变形收缩是复杂的﹐计算公式也是近似的
对接焊缝的收缩变形与对接焊缝的坡口形式、对接间隙、焊接线的能量、钢板的厚度和焊缝的横截面积等因素有关，坡口大、对接间隙大，焊缝截面积大，焊接能量也大，则变形也大
除其它因素，变形大小与焊缝的充填金属量、输入热量成正比
所以同一板厚的对接焊缝横向收缩大小依次为：单V，x，单U，双U
多道焊时，每道焊缝所产生的横向收缩量逐层递减
T形接头、搭接接头的横向收缩量，随焊角高K的增加而增大，随板厚s增加而降低

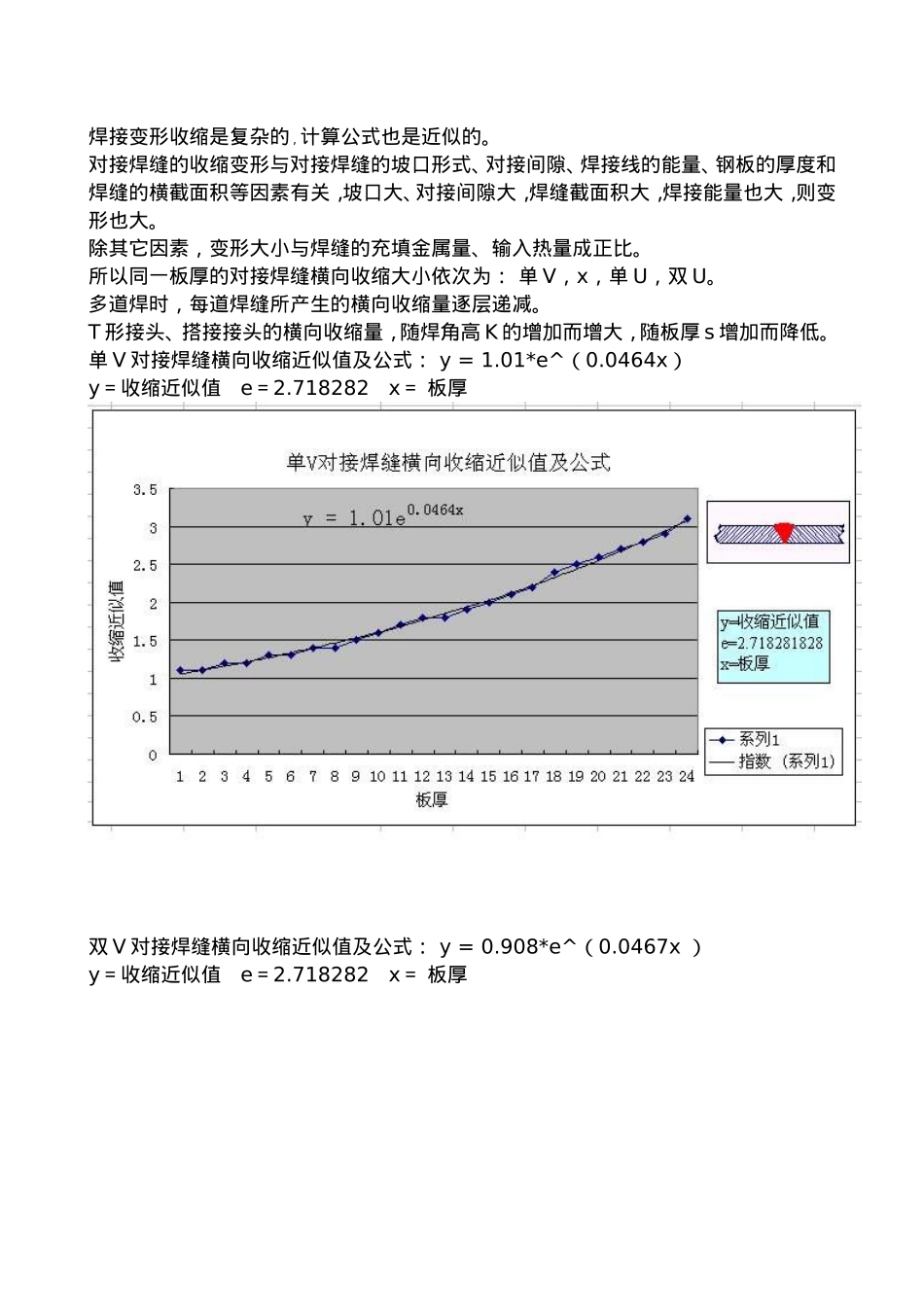

单V对接焊缝横向收缩近似值及公式：y=1
01*e^（0
0464x）y＝收缩近似值e＝2
718282x＝板厚双V对接焊缝横向收缩近似值及公式：y=0
908*e^（0
0467x）y＝收缩近似值e＝2
718282x＝板厚
