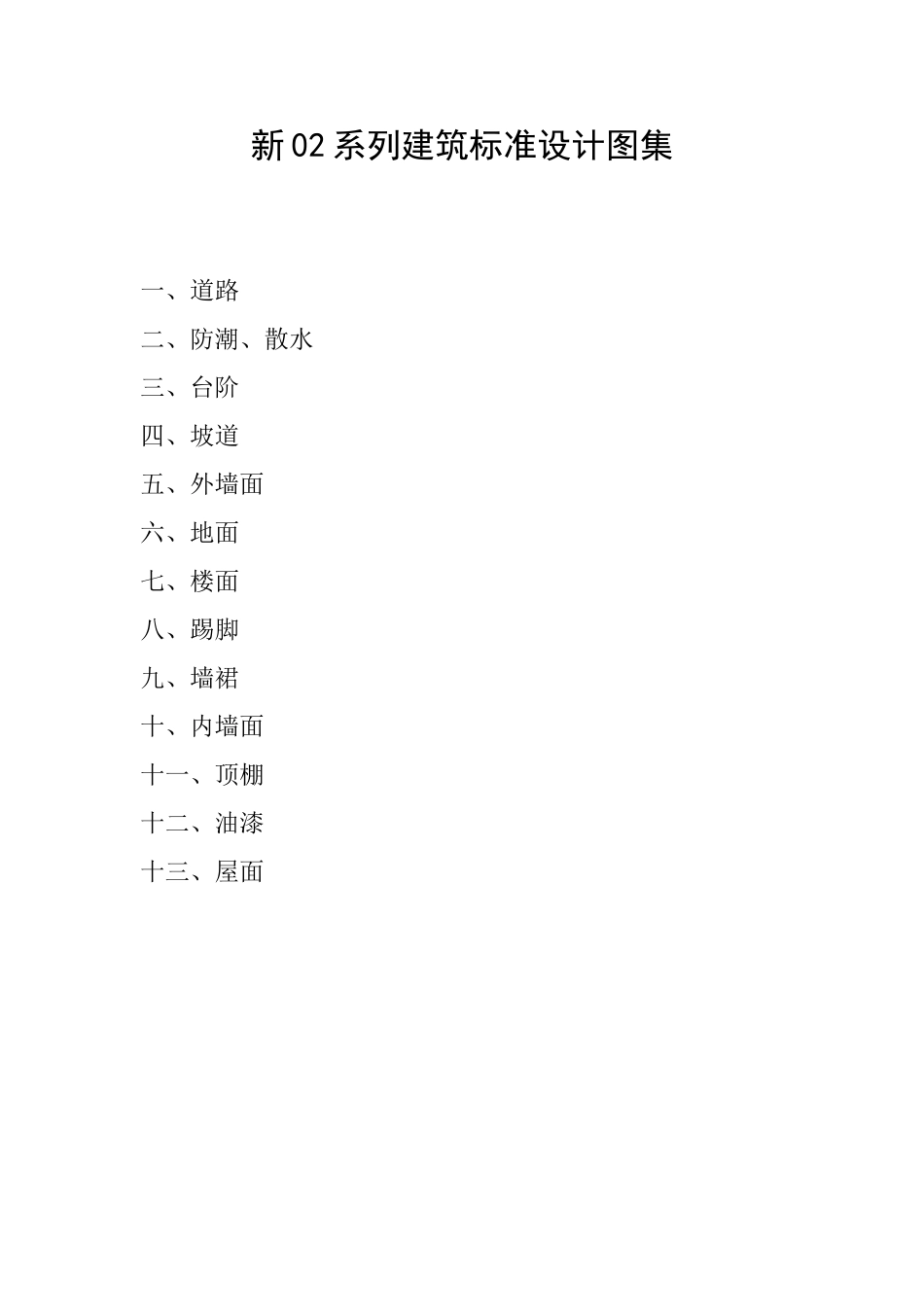

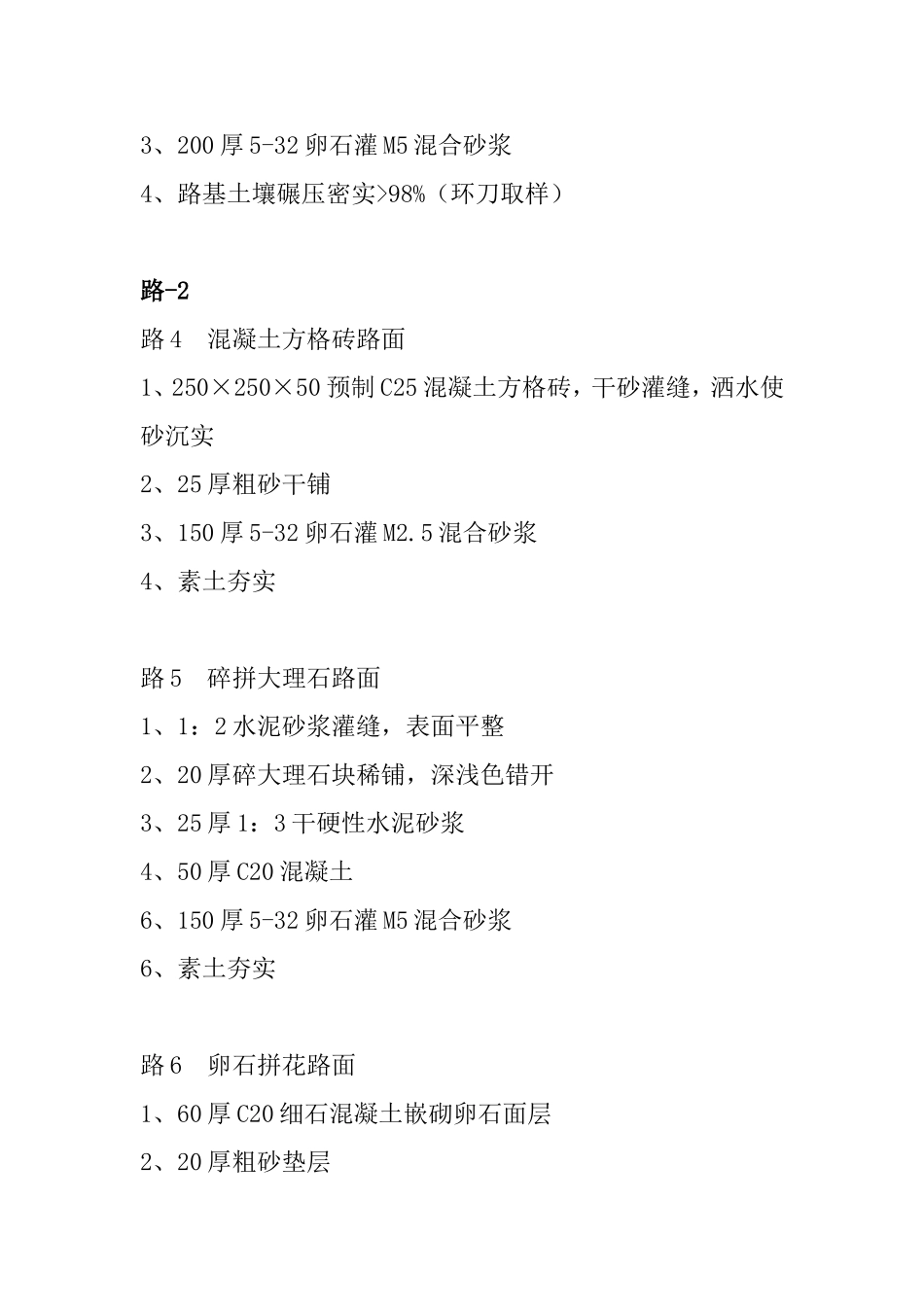

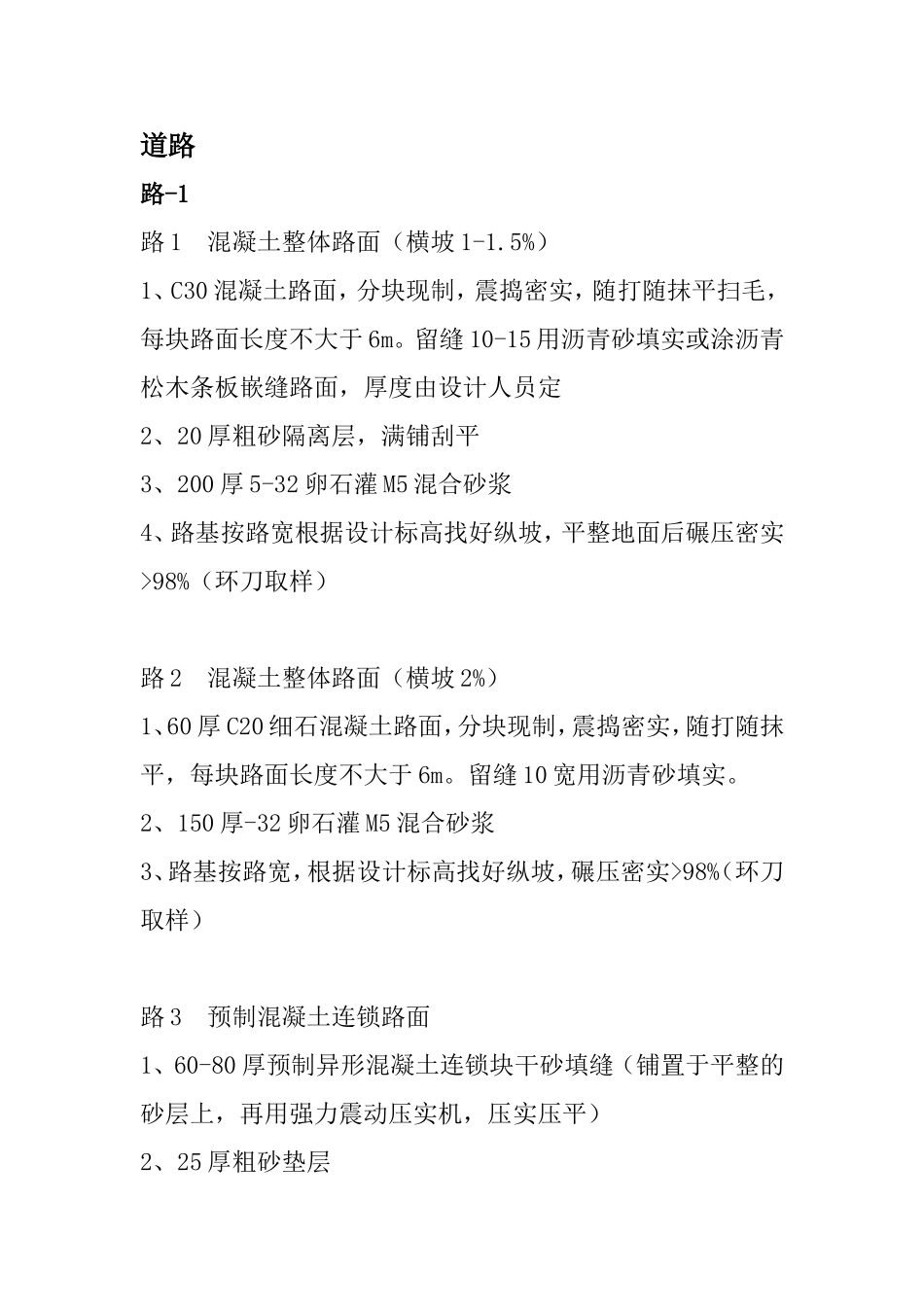

新02系列建筑标准设计图集一、道路二、防潮、散水三、台阶四、坡道五、外墙面六、地面七、楼面八、踢脚九、墙裙十、内墙面十一、顶棚十二、油漆十三、屋面道路路-1路1混凝土整体路面（横坡1-1.5%）1、C30混凝土路面，分块现制，震捣密实，随打随抹平扫毛，每块路面长度不大于6m。留缝10-15用沥青砂填实或涂沥青松木条板嵌缝路面，厚度由设计人员定2、20厚粗砂隔离层，满铺刮平3、200厚5-32卵石灌M5混合砂浆4、路基按路宽根据设计标高找好纵坡，平整地面后碾压密实>98%（环刀取样）路2混凝土整体路面（横坡2%）1、60厚C20细石混凝土路面，分块现制，震捣密实，随打随抹平，每块路面长度不大于6m。留缝10宽用沥青砂填实。2、150厚-32卵石灌M5混合砂浆3、路基按路宽，根据设计标高找好纵坡，碾压密实>98%（环刀取样）路3预制混凝土连锁路面1、60-80厚预制异形混凝土连锁块干砂填缝（铺置于平整的砂层上，再用强力震动压实机，压实压平）2、25厚粗砂垫层3、200厚5-32卵石灌M5混合砂浆4、路基土壤碾压密实>98%（环刀取样）路-2路4混凝土方格砖路面1、250×250×50预制C25混凝土方格砖，干砂灌缝，洒水使砂沉实2、25厚粗砂干铺3、150厚5-32卵石灌M2.5混合砂浆4、素土夯实路5碎拼大理石路面1、1：2水泥砂浆灌缝，表面平整2、20厚碎大理石块稀铺，深浅色错开3、25厚1：3干硬性水泥砂浆4、50厚C20混凝土6、150厚5-32卵石灌M5混合砂浆6、素土夯实路6卵石拼花路面1、60厚C20细石混凝土嵌砌卵石面层2、20厚粗砂垫层3、150厚5-32卵石灌M5混合砂浆4、素土夯实路7沥青混凝土路面（横坡1.5%-2%）1、50厚沥青混凝土面层碾压密实2、60厚碎石结合层3、200厚5-32卵石灌M5混合砂浆4、路基土壤碾压密实>98%（环刀取样）路-3路8沥青石屑路面（横坡1.5%-2%）1、30厚沥青石屑面层碾压密实2、150厚5-32卵石灌M5混合砂浆3、素土碾压密实路9花岗石路面1、30厚花岗岩毛石板面层，缝宽5，干石灰粗砂扫缝后洒水封缝2、25厚1：3干硬性水泥砂浆粘结层，上撒素水泥3、50厚C20混凝土4、150厚5-32卵石灌M5混合砂浆5、素土夯实路10麻石（广场）砖路面1、18厚麻石（广场）砖，缝宽15，1：1水泥砂浆填缝2、25厚1：3干硬性水泥砂浆粘结层，上撒素水泥3、50厚C20混凝土，随打随找平4、200厚5-32卵石灌M5混合砂浆5、路基土壤碾压密实>98%（环刀取样），用于人行道时改为素土夯实路11水泥方（花）格砖路面1、50厚250×250九格（花格）水泥方砖，缝宽5，干石灰粗砂扫缝后洒水封缝2、25厚1：3干硬性水泥沙浆粘结层，上撒素水泥3、150厚5-32卵石灌M5混合砂浆4、素土夯实路-4路12缸砖路面1、50厚250×250缸砖，缝宽5，干石灰粗砂扫缝后洒水封缝2、25厚1：3干硬性水泥沙浆粘结层，上撒素水泥3、150厚5-32卵石灌M5混合砂浆4、素土夯实路13盲道砖路面1、50厚250×250盲道砖，缝宽5，干石灰粗砂扫缝后洒水封缝2、25厚1：3干硬性水泥沙浆粘结层，上撒素水泥3、150厚5-32卵石灌M5混合砂浆4、素土夯实路14花岗石路面1、60厚毛面花岗岩石板面层，干石灰粗砂扫缝后洒水封缝2、25厚1：3干硬性水泥沙浆粘结层，上撒素水泥3、50厚C20混凝土4、200厚5-32卵石灌M5混合砂浆5、路基碾压密实，压实系数>0.93%（环刀取样）路15嵌草水泥砖路面1、80厚（120）厚C25预制嵌草水泥砖，砖孔及砖缝填干砂（或黄土内掺草籽）填孔扫缝2、30厚黄土粗砂扫平3、150厚碎石（卵石）碾压密实4、200厚5-32卵石灌M5混合砂浆5、路基碾压密实，压实系数>0.93%（环刀取样）防潮、散水潮-1潮1防水砂浆防潮层（掺防水粉）20厚1：2.5水泥砂浆掺水泥重量3%-5%的防水粉抹平潮2防水砂浆防潮层（掺膨胀剂）20厚1：2水泥砂浆掺水泥重量10%的微型膨胀剂抹平散-1散1卵石（碎石）灌浆散水1、80厚卵石（碎石）1：2.5砂浆灌缝2、素土夯实向外坡5%散2混凝土散水1、60厚C20混凝土撒1：1水泥砂子，压实赶光2、素土夯实向外坡5%散3细石混凝土散水1、60厚C20细石混凝土撒1：1水泥砂子，压实赶光2、素土夯实向外坡5%散4花岗岩铺面散水1、20厚花岗岩办铺面，（正、背及四周边须满涂防污剂，灌稀水泥浆擦缝）2、撒素水泥面（洒适量清水）3、30厚1：3干硬性水泥砂浆粘结层4、素水泥浆一道（内掺建...
