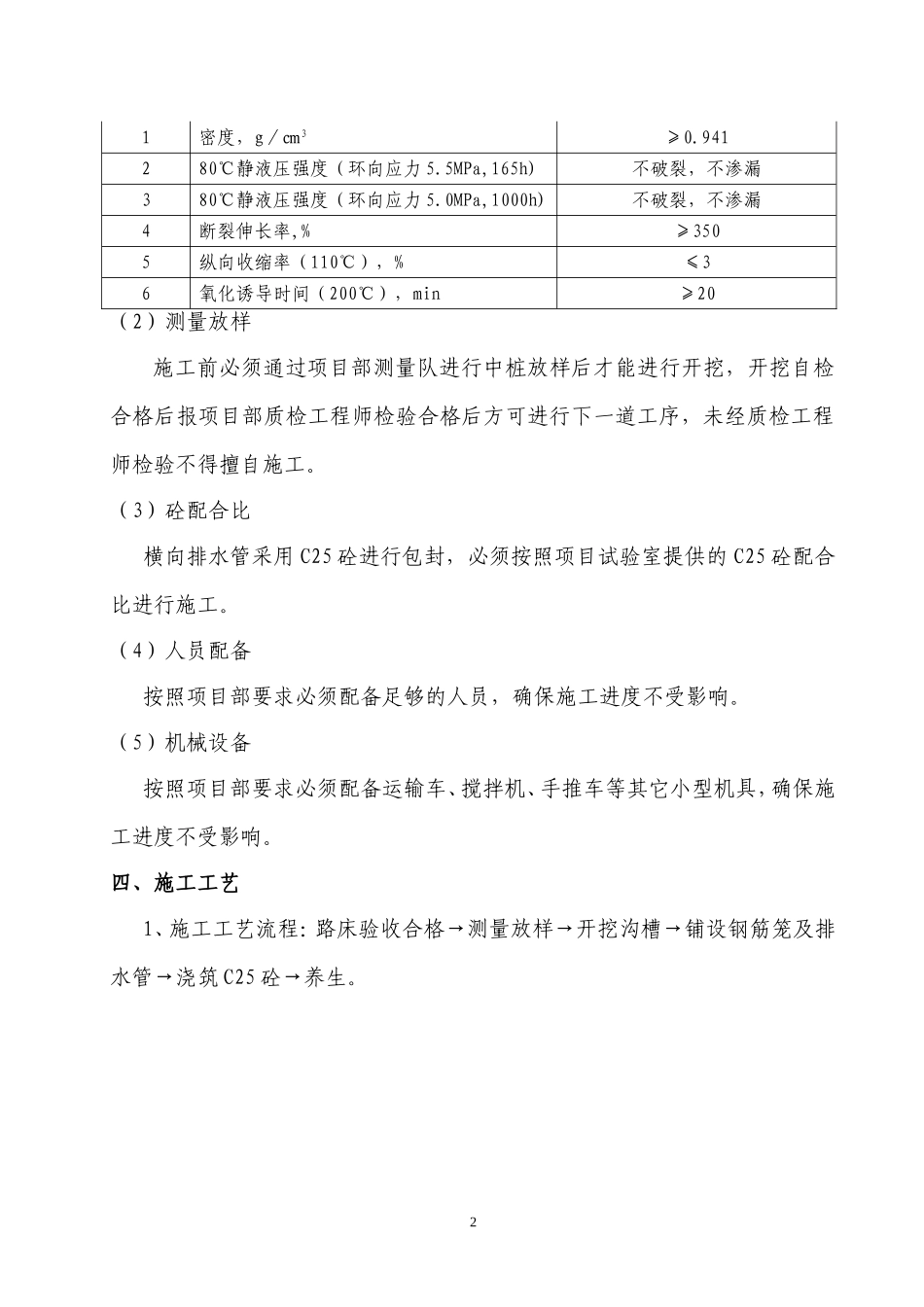

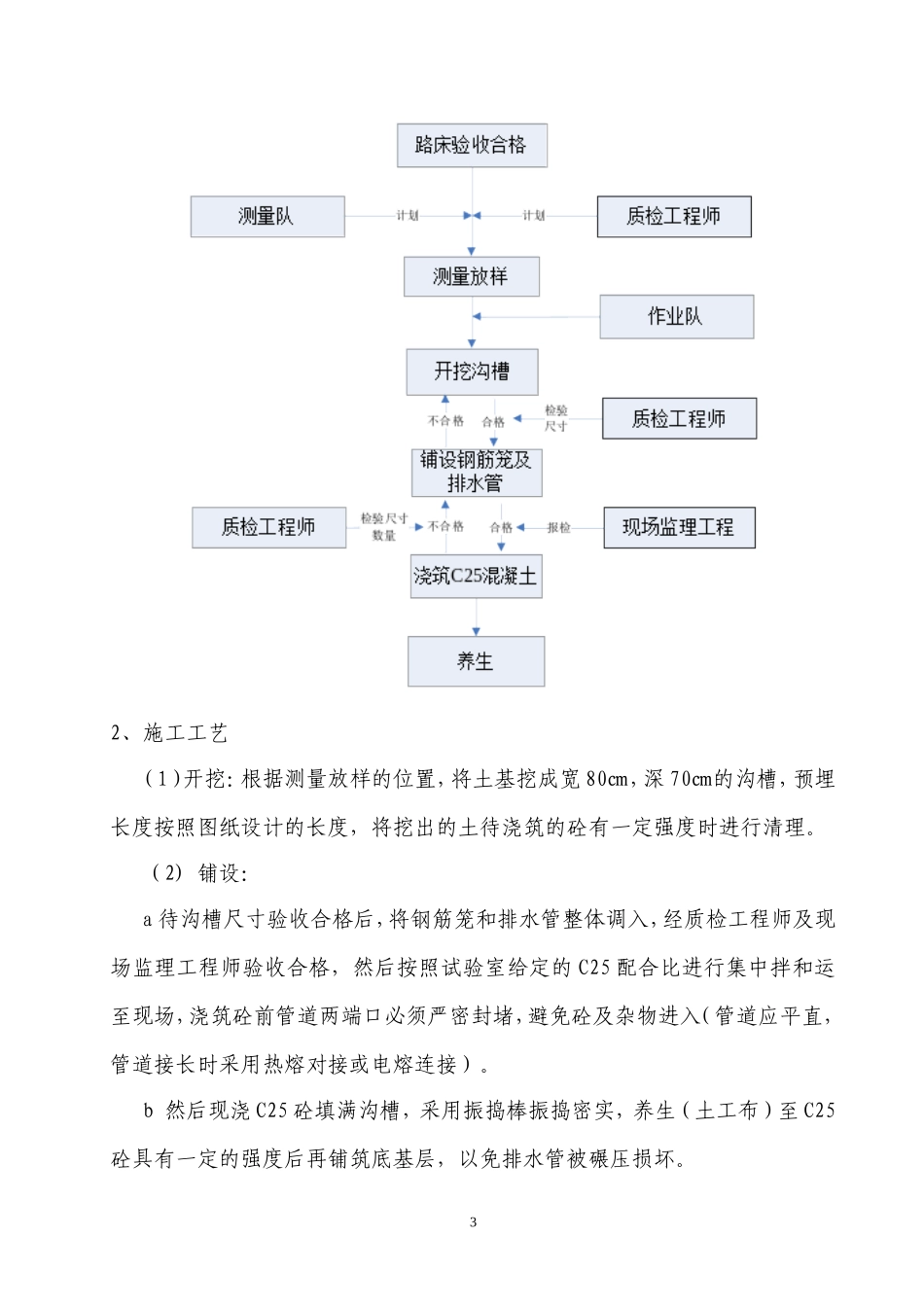

超高段横向排水管技术交底一、工程概况西安-延安第二通道铜川至黄陵高速公路，路线南起铜川新区立交，与在建的西安至铜川高速公路终点（K62+800）相接，向北至路线终点黄陵县淌川立交（K162+120），与拟建的黄延第二通道相连，全长99公里。铜川至何家坊（K62+800-K108+900）段，长46.1公里。本合同段起迄桩号为K83+960～K108+900，路线长度24.94km，采用六车道高速公路技术标准，设计速度100公里/小时，整体式路基宽度33.5米，分离式路基宽度16.75米。全线有21座桥梁，隧道2座，互通式立交1个，中标合同价2.5亿。本标段横向排水管共153道，其中主线142道，互通区11道。二、施工计划由于受到路基队施工进度的影响，施工计划将随时调整，以确保项目经理部总体进度目标为前提,见附件。三、施工准备（1）原材料超高段横向排水管采用高密度聚乙烯（HDPE）PE100给水管，公称外径dn为315mm,公称壁厚15mm,SDR21型公称压力PN为0.8MPa,技术指标详见下表：序号项目要求11密度，g／㎝3≥0.941280℃静液压强度（环向应力5.5MPa,165h)不破裂，不渗漏380℃静液压强度（环向应力5.0MPa,1000h)不破裂，不渗漏4断裂伸长率,%≥3505纵向收缩率（110℃），%≤36氧化诱导时间（200℃），min≥20（2）测量放样施工前必须通过项目部测量队进行中桩放样后才能进行开挖，开挖自检合格后报项目部质检工程师检验合格后方可进行下一道工序，未经质检工程师检验不得擅自施工。（3）砼配合比横向排水管采用C25砼进行包封，必须按照项目试验室提供的C25砼配合比进行施工。（4）人员配备按照项目部要求必须配备足够的人员，确保施工进度不受影响。（5）机械设备按照项目部要求必须配备运输车、搅拌机、手推车等其它小型机具，确保施工进度不受影响。四、施工工艺1、施工工艺流程：路床验收合格→测量放样→开挖沟槽→铺设钢筋笼及排水管→浇筑C25砼→养生。22、施工工艺（1）开挖：根据测量放样的位置，将土基挖成宽80㎝，深70㎝的沟槽，预埋长度按照图纸设计的长度，将挖出的土待浇筑的砼有一定强度时进行清理。（2)铺设：a待沟槽尺寸验收合格后，将钢筋笼和排水管整体调入，经质检工程师及现场监理工程师验收合格，然后按照试验室给定的C25配合比进行集中拌和运至现场，浇筑砼前管道两端口必须严密封堵，避免砼及杂物进入（管道应平直，管道接长时采用热熔对接或电熔连接）。b然后现浇C25砼填满沟槽，采用振捣棒振捣密实，养生（土工布）至C25砼具有一定的强度后再铺筑底基层，以免排水管被碾压损坏。3（3）施工中应注意的问题a横向排水管采用外径315mm高密度聚乙烯（HDPE）PE100给水管,在超高路段间距50米左右设置一道排水管，一般将排水管设置在凹竖曲线最低处，有利于路面水的排出。b集中拌合区必须场地硬化，料仓隔离，竖立醒目标志标牌。c砼要振捣密实，防止漏振过振，并根据项目试验室要求做足额的试块并送往项目试验养护室进行养生。3、质量控制指标及检验频率检查项目规定值或允许偏差混凝土强度符合设计要求管轴线偏位15㎜基础尺寸不小于设计值管底高程±15㎜基础宽度、厚度、长度不小于设计五、质量保障体系1、质量保证措施（1）对进场的原材料半成品、成品的验收，需严格按技术规范要求进行。不合格的材料、半成品不准进入施工现场。（2）严格按照设计图纸和技术规范要求进行组织施工。（3）施工过程必须实行质量负责制，责任到人，制定严格的质量奖罚条例。（4）出现质量问题要遵循“三不放过”的原则进行处理（事故原因不清不放过，事故责任者没有受到追究、群众没有受到教育不放过，没有防范措施不放过）。2、质量目标：合格率100%；优良率95%。3、质量自检体系框图：4六、施工安全1、注意安全用电，不得私接乱接电源，临时用电要“一机、一闸、一漏、一箱”配置，动力与照明分配得当，划分居住区、施工区。2、在施工现场设置醒目的标示牌，做好防护，注意施工安全。3、施工人员应穿戴醒目的衣帽，注意交通安全。4、现场施工人员必须听从现场质检负责人的指挥，注意劳动保护，避免碰伤、砸伤。5、与当地村民协调好关系，避免发生不必要的冲突。七、环境保护1、水泥、砂、碎石等施工材料必须按要求进...
