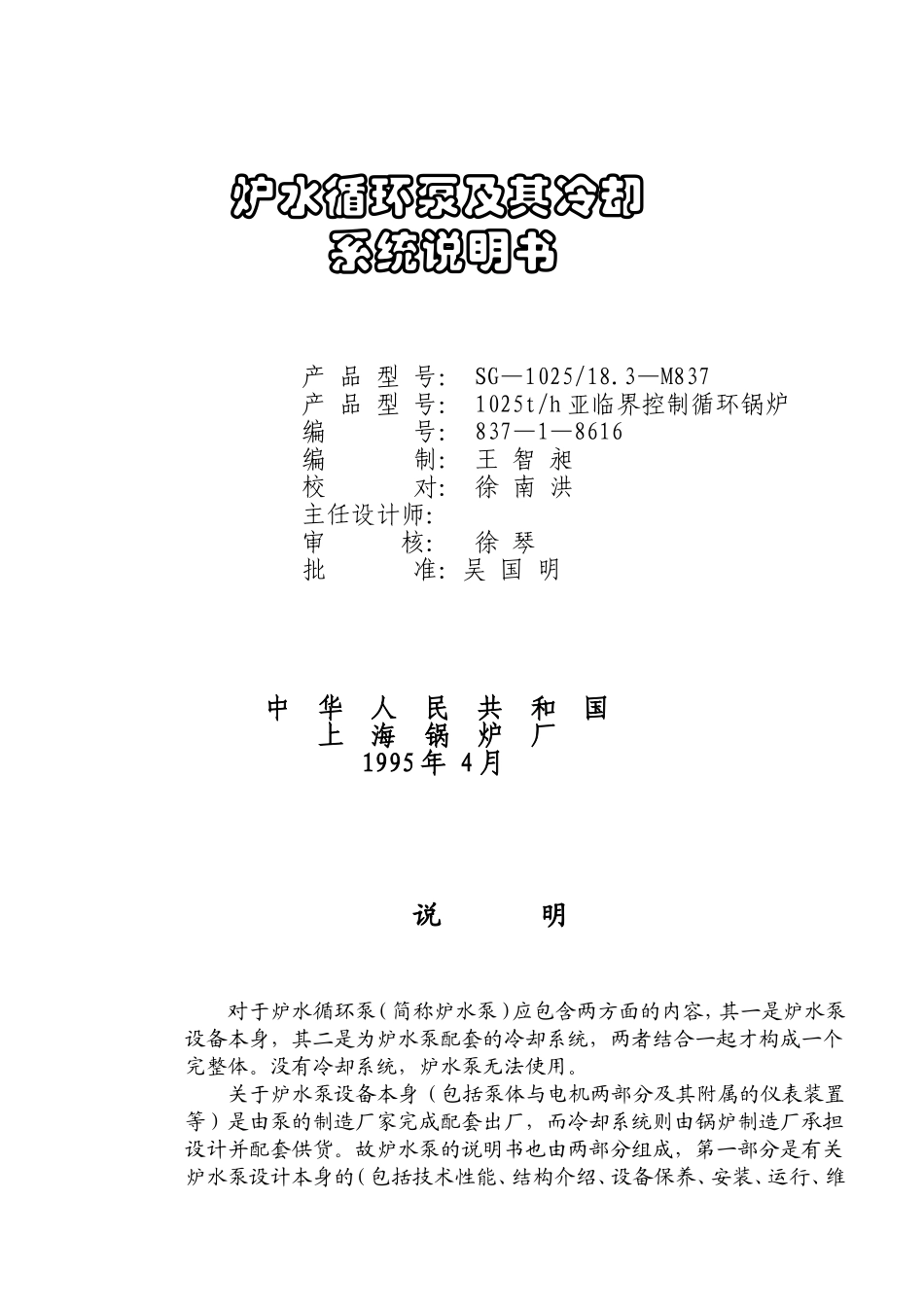

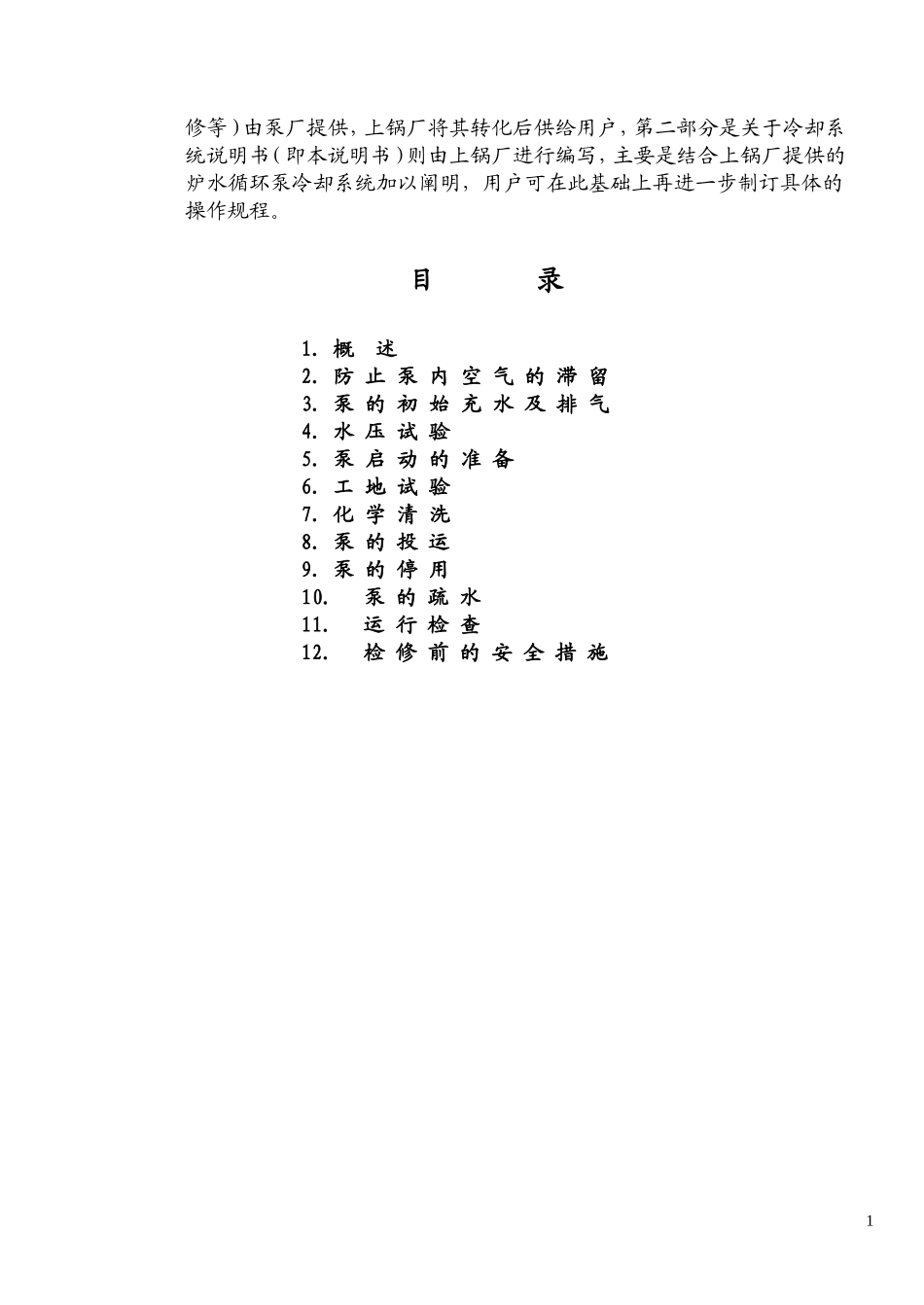

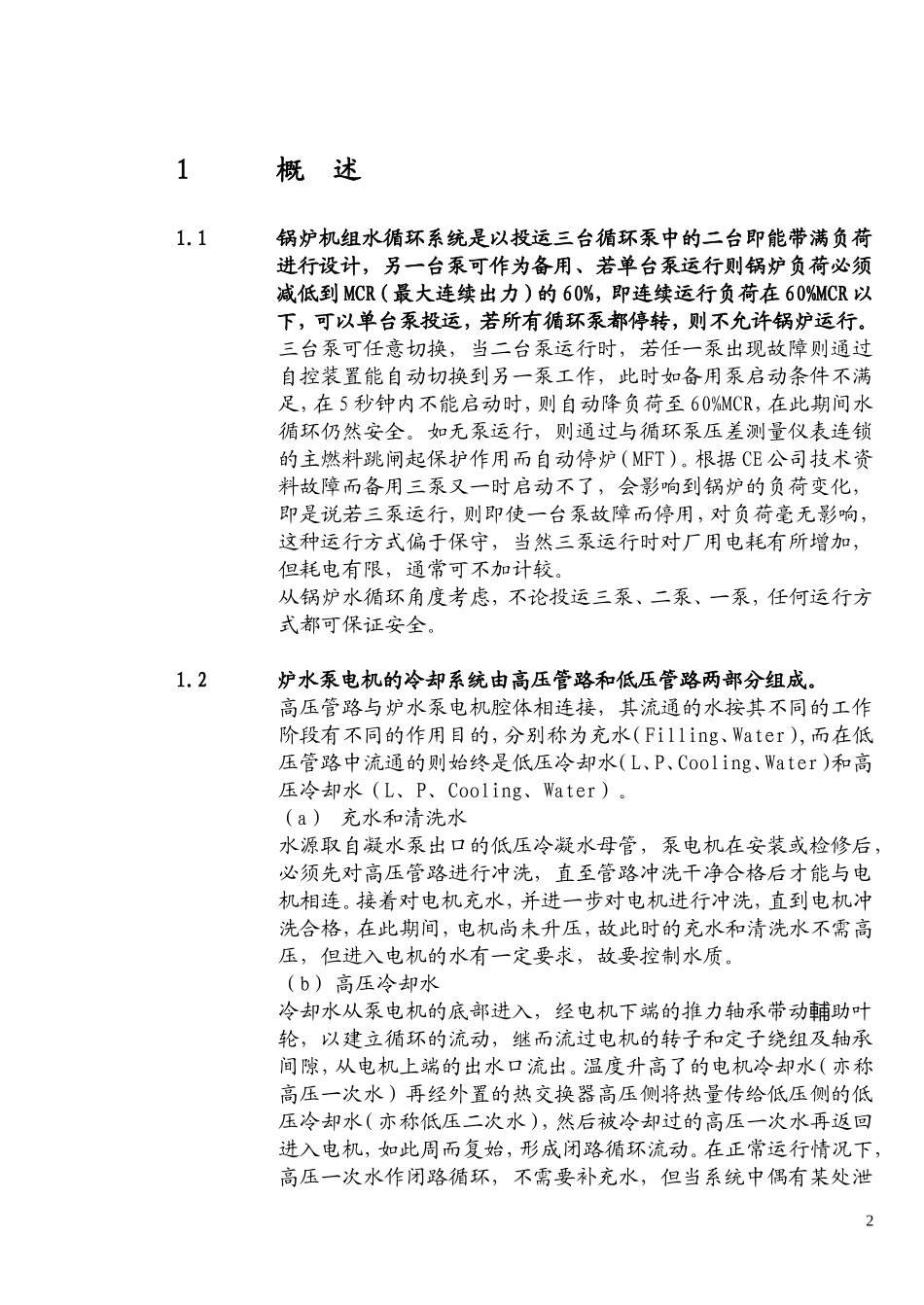

炉水循环泵及其冷却系统说明书产品型号：SG—1025/18.3—M837产品型号：1025t/h亚临界控制循环锅炉编号：837—1—8616编制：王智昶校对：徐南洪主任设计师：审核：徐琴批准：吴国明中华人民共和国上海锅炉厂1995年4月说明对于炉水循环泵（简称炉水泵）应包含两方面的内容，其一是炉水泵设备本身，其二是为炉水泵配套的冷却系统，两者结合一起才构成一个完整体。没有冷却系统，炉水泵无法使用。关于炉水泵设备本身（包括泵体与电机两部分及其附属的仪表装置等）是由泵的制造厂家完成配套出厂，而冷却系统则由锅炉制造厂承担设计并配套供货。故炉水泵的说明书也由两部分组成，第一部分是有关炉水泵设计本身的（包括技术性能、结构介绍、设备保养、安装、运行、维修等）由泵厂提供，上锅厂将其转化后供给用户，第二部分是关于冷却系统说明书（即本说明书）则由上锅厂进行编写，主要是结合上锅厂提供的炉水循环泵冷却系统加以阐明，用户可在此基础上再进一步制订具体的操作规程。目录1.概述2.防止泵内空气的滞留3.泵的初始充水及排气4.水压试验5.泵启动的准备6.工地试验7.化学清洗8.泵的投运9.泵的停用10.泵的疏水11.运行检查12.检修前的安全措施11概述1.1锅炉机组水循环系统是以投运三台循环泵中的二台即能带满负荷进行设计，另一台泵可作为备用、若单台泵运行则锅炉负荷必须减低到MCR（最大连续出力）的60%，即连续运行负荷在60%MCR以下，可以单台泵投运，若所有循环泵都停转，则不允许锅炉运行。三台泵可任意切换，当二台泵运行时，若任一泵出现故障则通过自控装置能自动切换到另一泵工作，此时如备用泵启动条件不满足，在5秒钟内不能启动时，则自动降负荷至60%MCR，在此期间水循环仍然安全。如无泵运行，则通过与循环泵压差测量仪表连锁的主燃料跳闸起保护作用而自动停炉（MFT）。根据CE公司技术资料故障而备用三泵又一时启动不了，会影响到锅炉的负荷变化，即是说若三泵运行，则即使一台泵故障而停用，对负荷毫无影响，这种运行方式偏于保守，当然三泵运行时对厂用电耗有所增加，但耗电有限，通常可不加计较。从锅炉水循环角度考虑，不论投运三泵、二泵、一泵，任何运行方式都可保证安全。1.2炉水泵电机的冷却系统由高压管路和低压管路两部分组成。高压管路与炉水泵电机腔体相连接，其流通的水按其不同的工作阶段有不同的作用目的，分别称为充水（Filling、Water）,而在低压管路中流通的则始终是低压冷却水（L、P、Cooling、Water）和高压冷却水（L、P、Cooling、Water）。（a）充水和清洗水水源取自凝水泵出口的低压冷凝水母管，泵电机在安装或检修后，必须先对高压管路进行冲洗，直至管路冲洗干净合格后才能与电机相连。接着对电机充水，并进一步对电机进行冲洗，直到电机冲洗合格，在此期间，电机尚未升压，故此时的充水和清洗水不需高压，但进入电机的水有一定要求，故要控制水质。（b）高压冷却水冷却水从泵电机的底部进入，经电机下端的推力轴承带动助叶輔轮，以建立循环的流动，继而流过电机的转子和定子绕组及轴承间隙，从电机上端的出水口流出。温度升高了的电机冷却水（亦称高压一次水）再经外置的热交换器高压侧将热量传给低压侧的低压冷却水（亦称低压二次水），然后被冷却过的高压一次水再返回进入电机，如此周而复始，形成闭路循环流动。在正常运行情况下，高压一次水作闭路循环，不需要补充水，但当系统中偶有某处泄2漏而使电机内循环水量不足，导致电机的温度升高时，则由高压冷却水应紧急注入补充，以维持电机的温度限止值。高压冷却水来自给水泵出口的高加前的给水管道，温度较高，不可直接进入炉水泵电机，必须经过冷却器（34），使温度降至49℃以下才可进入电机。（c）低压冷却水低压冷却水不参与电机的直接冷却，而是用来冷却高压一次水的，故对其水质的要求不及高压水的严格，通常可采用电厂循环系统的冷却水，要求无腐蚀性，无沉淀物，以免产生水垢，影响冷却效果。并要求低压冷却水的进口温度小于38℃。低压冷却水有三路途径：一路接入（35）热交换器，以冷却电机的高压一次水，第二路接入（34）冷却器，以冷却电机循环回路的补充水，第三路接向炉水泵的...
