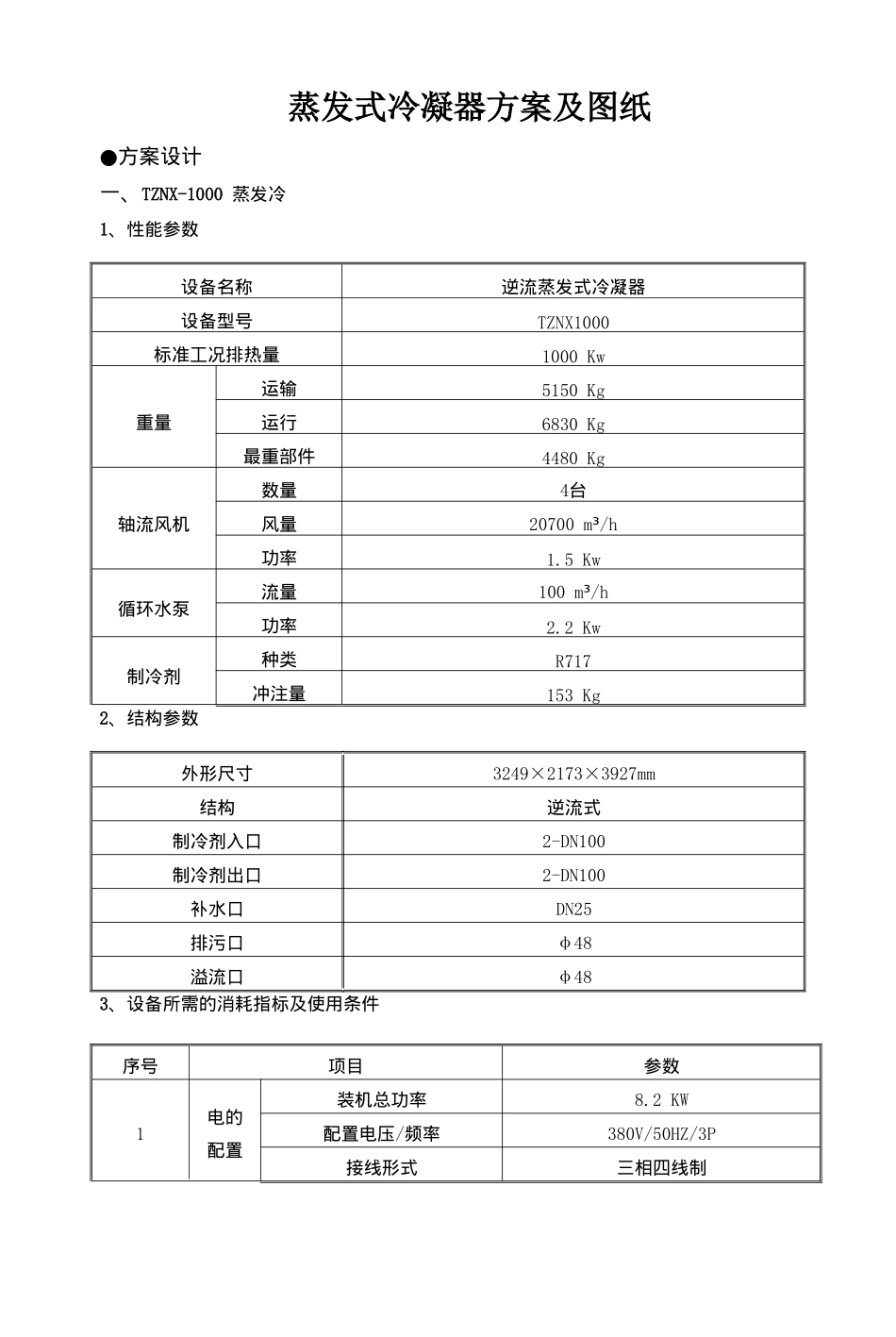

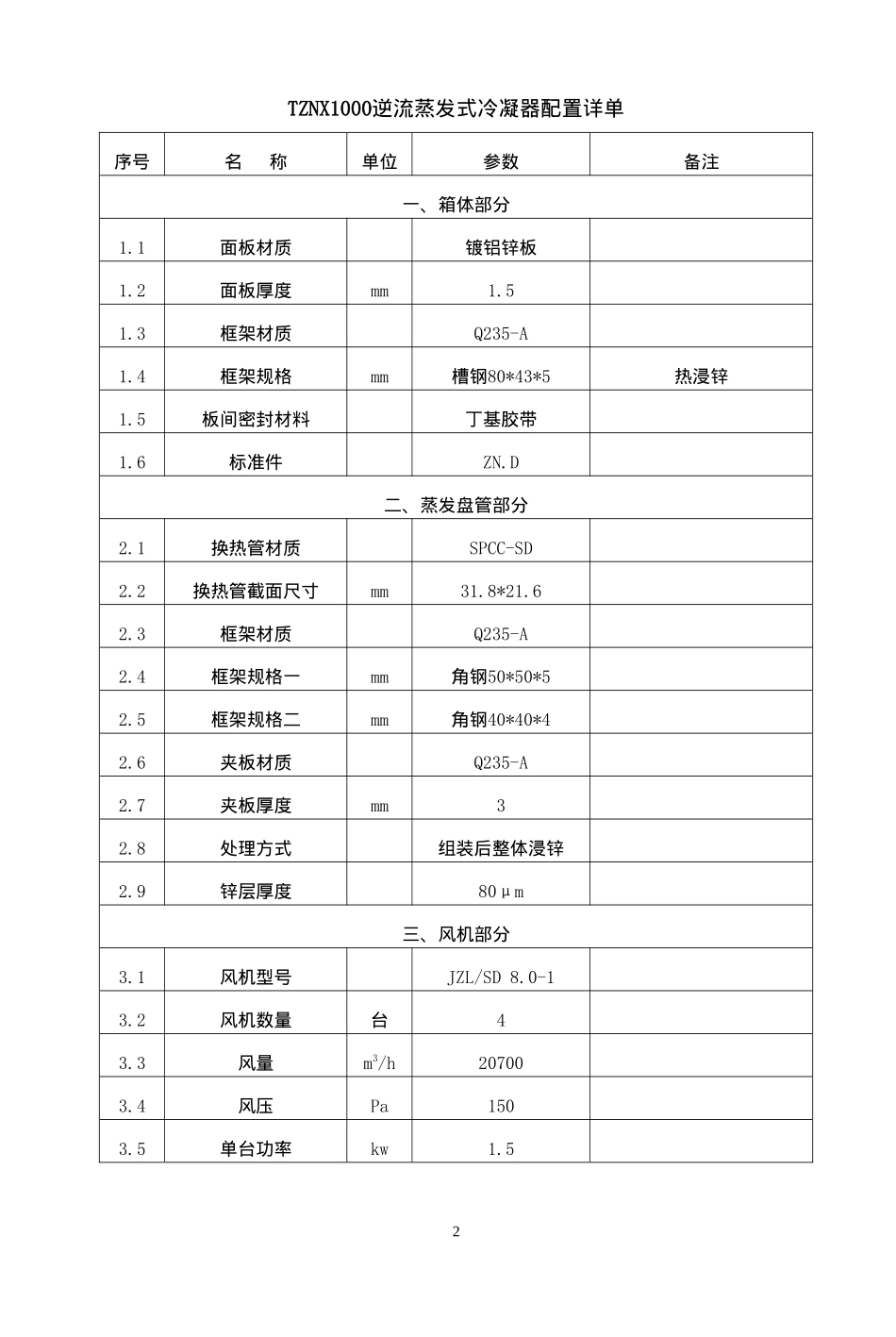

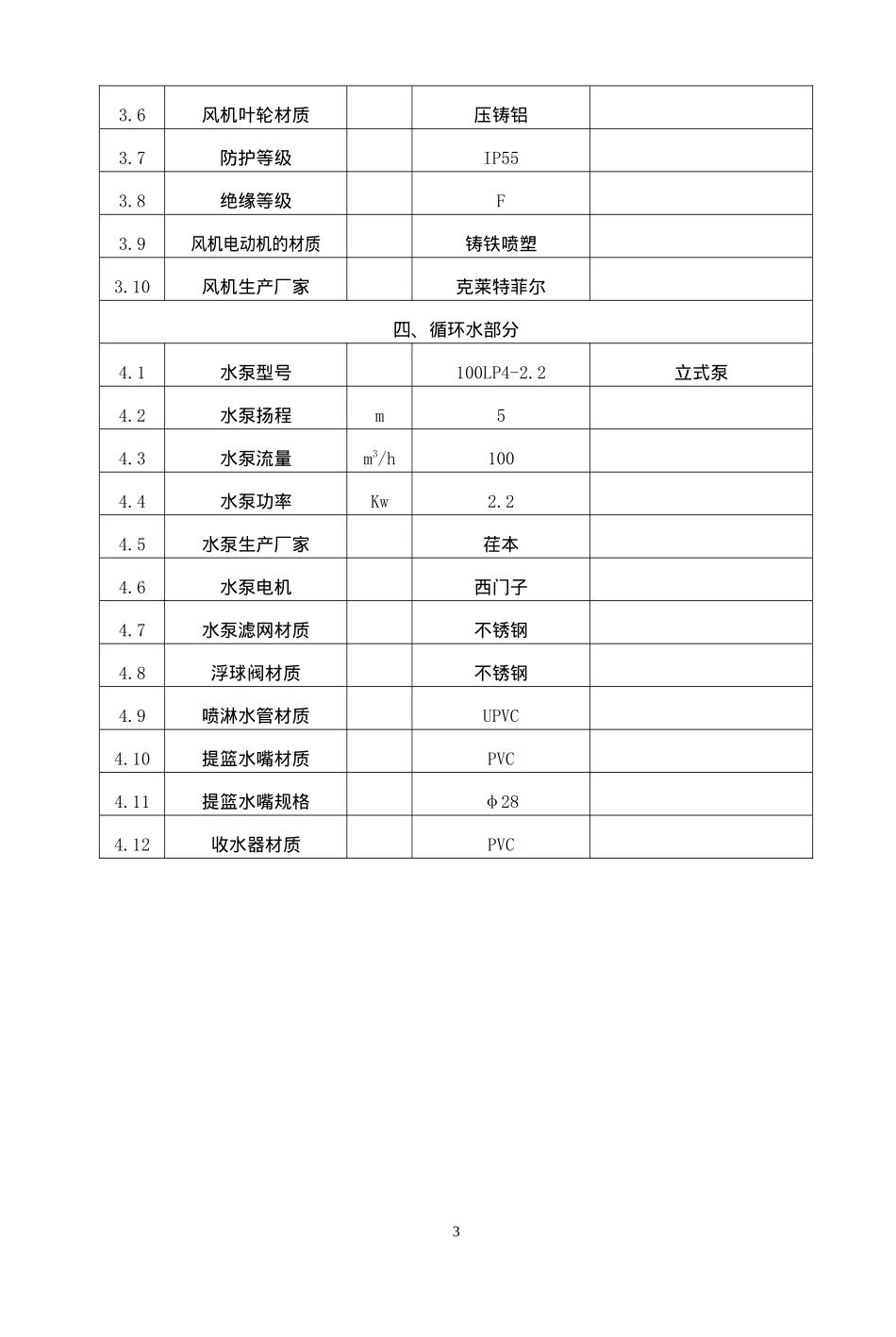

蒸发式冷凝器方案及图纸●方案设计一、TZNX-1000蒸发冷1、性能参数设备名称逆流蒸发式冷凝器设备型号TZNX1000标准工况排热量1000Kw重量运输5150Kg运行6830Kg最重部件4480Kg轴流风机数量4台风量20700m³/h功率1.5Kw循环水泵流量100m³/h功率2.2Kw制冷剂种类R717冲注量153Kg2、结构参数外形尺寸3249×2173×3927mm结构逆流式制冷剂入口2-DN100制冷剂出口2-DN100补水口DN25排污口φ48溢流口φ483、设备所需的消耗指标及使用条件序号项目参数1电的配置装机总功率8.2KW配置电压/频率380V/50HZ/3P接线形式三相四线制TZNX1000逆流蒸发式冷凝器配置详单序号名称单位参数备注一、箱体部分1.1面板材质镀铝锌板1.2面板厚度mm1.51.3框架材质Q235-A1.4框架规格mm槽钢80*43*5热浸锌1.5板间密封材料丁基胶带1.6标准件ZN.D二、蒸发盘管部分2.1换热管材质SPCC-SD2.2换热管截面尺寸mm31.8*21.62.3框架材质Q235-A2.4框架规格一mm角钢50*50*52.5框架规格二mm角钢40*40*42.6夹板材质Q235-A2.7夹板厚度mm32.8处理方式组装后整体浸锌2.9锌层厚度80μm三、风机部分3.1风机型号JZL/SD8.0-13.2风机数量台43.3风量m3/h207003.4风压Pa1503.5单台功率kw1.523.6风机叶轮材质压铸铝3.7防护等级IP553.8绝缘等级F3.9风机电动机的材质铸铁喷塑3.10风机生产厂家克莱特菲尔四、循环水部分4.1水泵型号100LP4-2.2立式泵4.2水泵扬程m54.3水泵流量m3/h1004.4水泵功率Kw2.24.5水泵生产厂家荏本4.6水泵电机西门子4.7水泵滤网材质不锈钢4.8浮球阀材质不锈钢4.9喷淋水管材质UPVC4.10提篮水嘴材质PVC4.11提篮水嘴规格φ284.12收水器材质PVC3蒸发式冷凝器图纸4
