混凝土的收缩VIP专享VIP免费

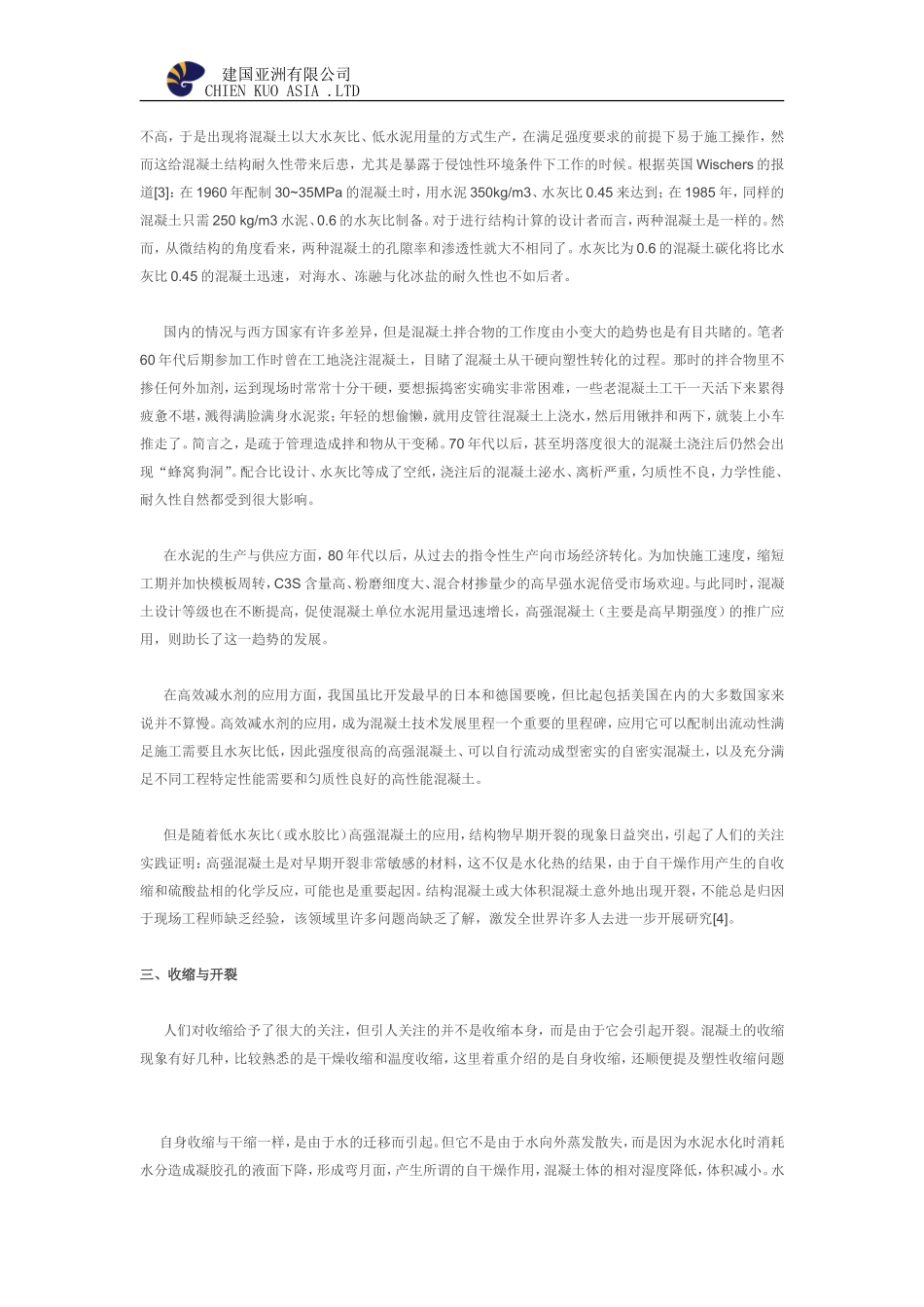

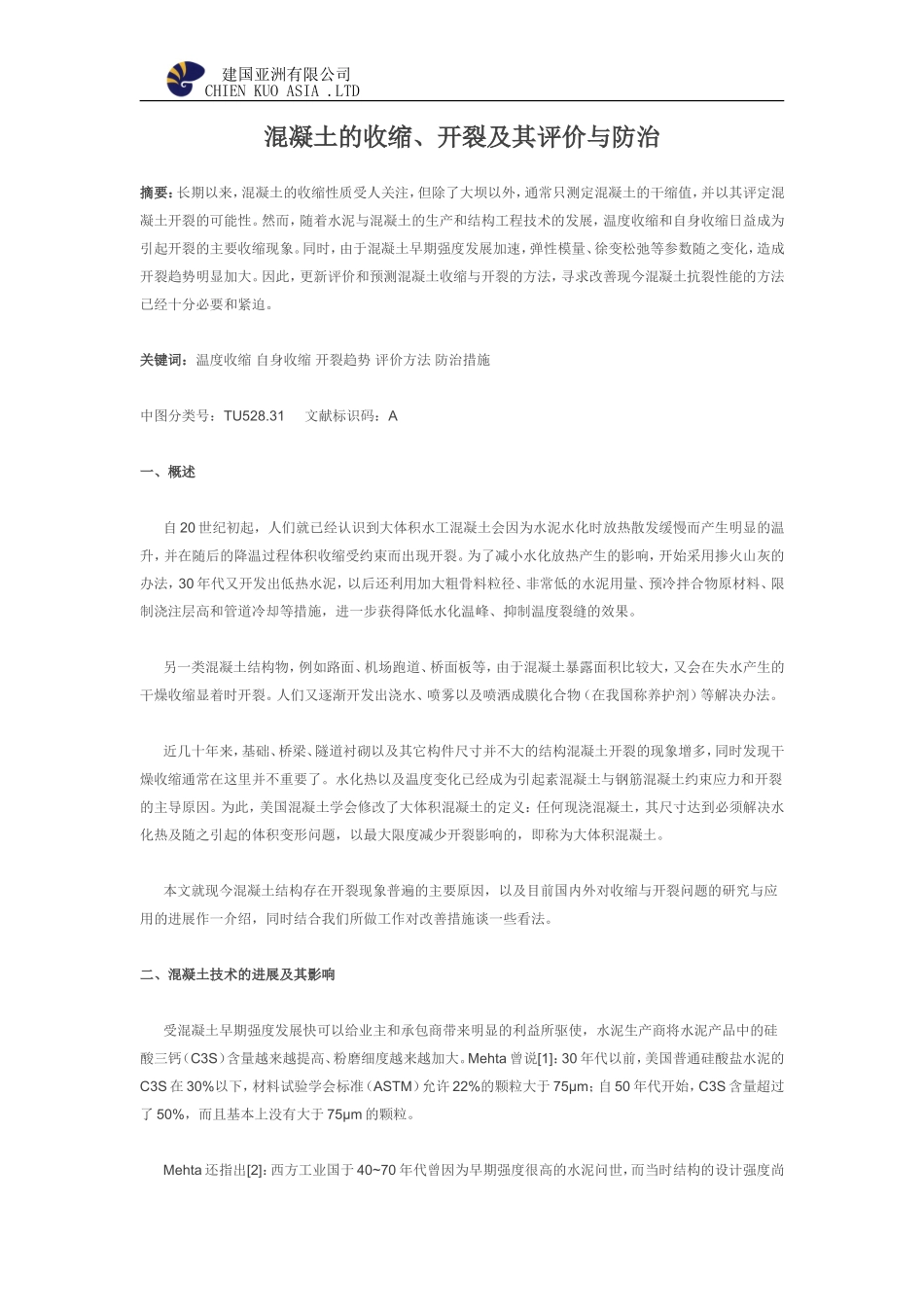

建国亚洲有限公司CHIENKUOASIA.LTD混凝土的收缩、开裂及其评价与防治摘要：长期以来，混凝土的收缩性质受人关注，但除了大坝以外，通常只测定混凝土的干缩值，并以其评定混凝土开裂的可能性。然而，随着水泥与混凝土的生产和结构工程技术的发展，温度收缩和自身收缩日益成为引起开裂的主要收缩现象。同时，由于混凝土早期强度发展加速，弹性模量、徐变松弛等参数随之变化，造成开裂趋势明显加大。因此，更新评价和预测混凝土收缩与开裂的方法，寻求改善现今混凝土抗裂性能的方法已经十分必要和紧迫。关键词：温度收缩自身收缩开裂趋势评价方法防治措施中图分类号：TU528.31文献标识码：A一、概述自20世纪初起，人们就已经认识到大体积水工混凝土会因为水泥水化时放热散发缓慢而产生明显的温升，并在随后的降温过程体积收缩受约束而出现开裂。为了减小水化放热产生的影响，开始采用掺火山灰的办法，30年代又开发出低热水泥，以后还利用加大粗骨料粒径、非常低的水泥用量、预冷拌合物原材料、限制浇注层高和管道冷却等措施，进一步获得降低水化温峰、抑制温度裂缝的效果。另一类混凝土结构物，例如路面、机场跑道、桥面板等，由于混凝土暴露面积比较大，又会在失水产生的干燥收缩显着时开裂。人们又逐渐开发出浇水、喷雾以及喷洒成膜化合物（在我国称养护剂）等解决办法。近几十年来，基础、桥梁、隧道衬砌以及其它构件尺寸并不大的结构混凝土开裂的现象增多，同时发现干燥收缩通常在这里并不重要了。水化热以及温度变化已经成为引起素混凝土与钢筋混凝土约束应力和开裂的主导原因。为此，美国混凝土学会修改了大体积混凝土的定义：任何现浇混凝土，其尺寸达到必须解决水化热及随之引起的体积变形问题，以最大限度减少开裂影响的，即称为大体积混凝土。本文就现今混凝土结构存在开裂现象普遍的主要原因，以及目前国内外对收缩与开裂问题的研究与应用的进展作一介绍，同时结合我们所做工作对改善措施谈一些看法。二、混凝土技术的进展及其影响受混凝土早期强度发展快可以给业主和承包商带来明显的利益所驱使，水泥生产商将水泥产品中的硅酸三钙（C3S）含量越来越提高、粉磨细度越来越加大。Mehta曾说[1]：30年代以前，美国普通硅酸盐水泥的C3S在30%以下，材料试验学会标准（ASTM）允许22%的颗粒大于75μm；自50年代开始，C3S含量超过了50%，而且基本上没有大于75μm的颗粒。Mehta还指出[2]：西方工业国于40~70年代曾因为早期强度很高的水泥问世，而当时结构的设计强度尚建国亚洲有限公司CHIENKUOASIA.LTD不高，于是出现将混凝土以大水灰比、低水泥用量的方式生产，在满足强度要求的前提下易于施工操作，然而这给混凝土结构耐久性带来后患，尤其是暴露于侵蚀性环境条件下工作的时候。根据英国Wischers的报道[3]：在1960年配制30~35MPa的混凝土时，用水泥350kg/m3、水灰比0.45来达到；在1985年，同样的混凝土只需250kg/m3水泥、0.6的水灰比制备。对于进行结构计算的设计者而言，两种混凝土是一样的。然而，从微结构的角度看来，两种混凝土的孔隙率和渗透性就大不相同了。水灰比为0.6的混凝土碳化将比水灰比0.45的混凝土迅速，对海水、冻融与化冰盐的耐久性也不如后者。国内的情况与西方国家有许多差异，但是混凝土拌合物的工作度由小变大的趋势也是有目共睹的。笔者60年代后期参加工作时曾在工地浇注混凝土，目睹了混凝土从干硬向塑性转化的过程。那时的拌合物里不掺任何外加剂，运到现场时常常十分干硬，要想振捣密实确实非常困难，一些老混凝土工干一天活下来累得疲惫不堪，溅得满脸满身水泥浆；年轻的想偷懒，就用皮管往混凝土上浇水，然后用锹拌和两下，就装上小车推走了。简言之，是疏于管理造成拌和物从干变稀。70年代以后，甚至坍落度很大的混凝土浇注后仍然会出现“蜂窝狗洞”。配合比设计、水灰比等成了空纸，浇注后的混凝土泌水、离析严重，匀质性不良，力学性能、耐久性自然都受到很大影响。在水泥的生产与供应方面，80年代以后，从过去的指令性生产向市场经济转化。为加快施工速度，缩短工期并加快模板周转，C3S含量高、粉磨细度大、混合材掺量少的高早强水泥倍受市场欢迎。...
