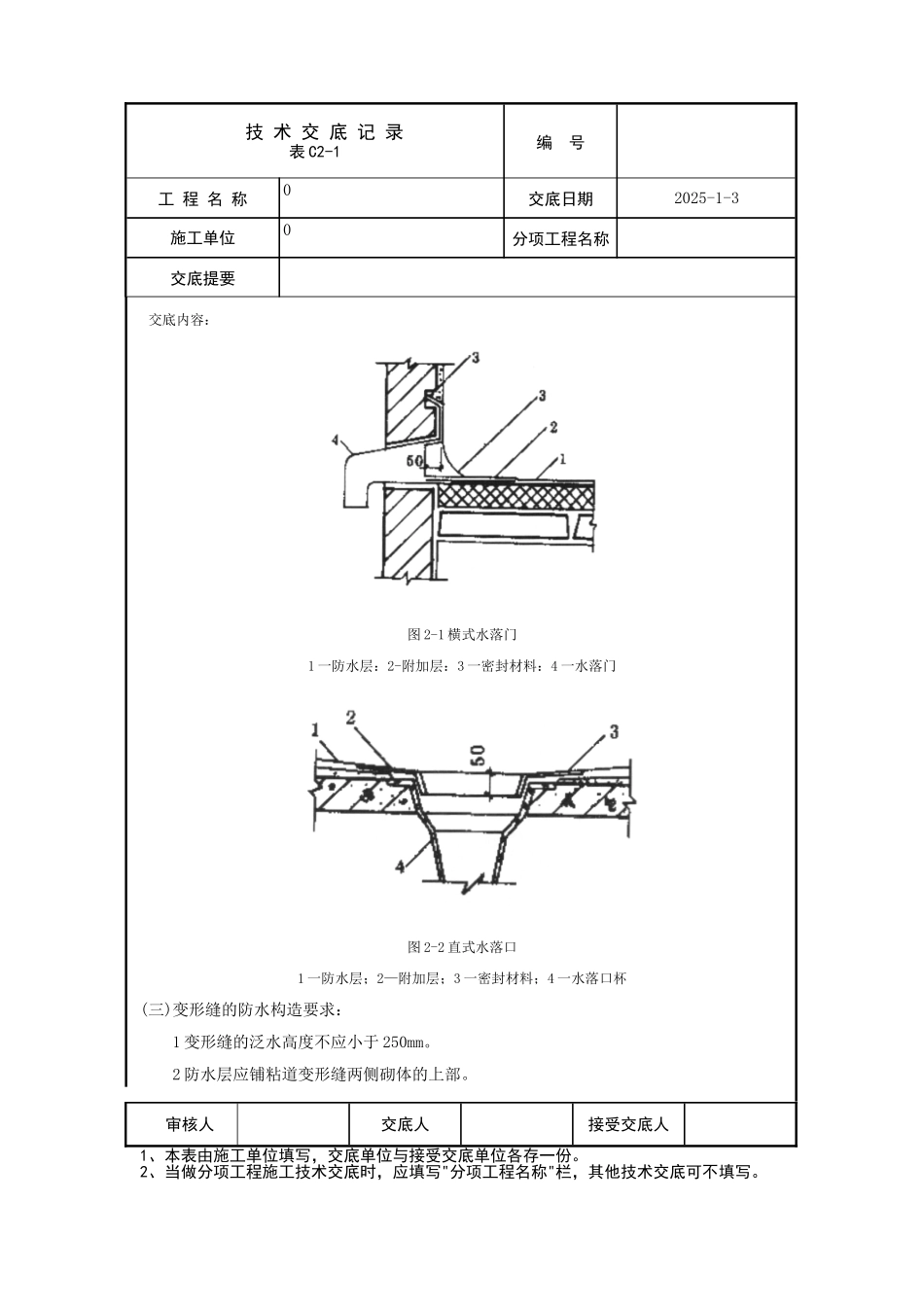

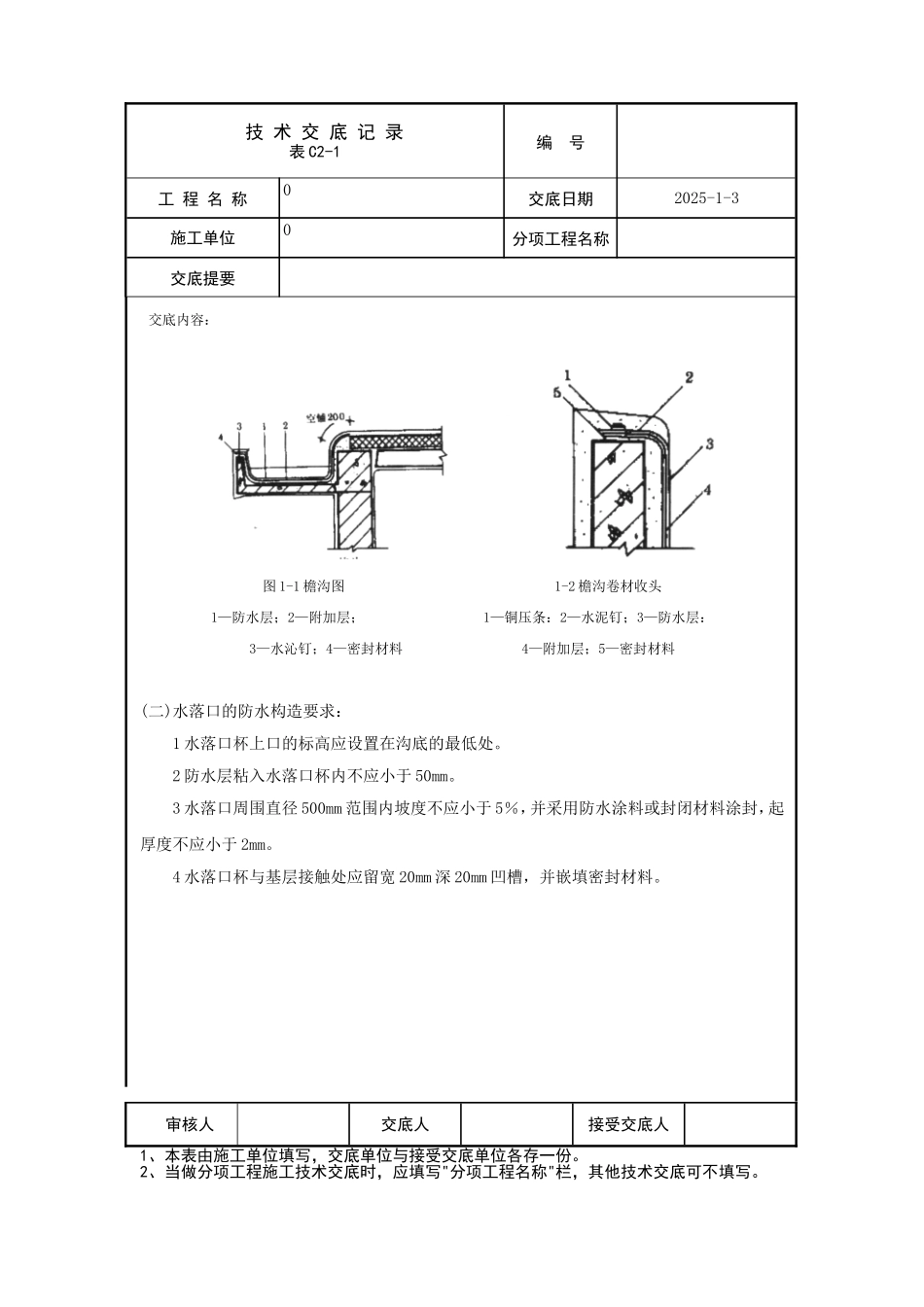

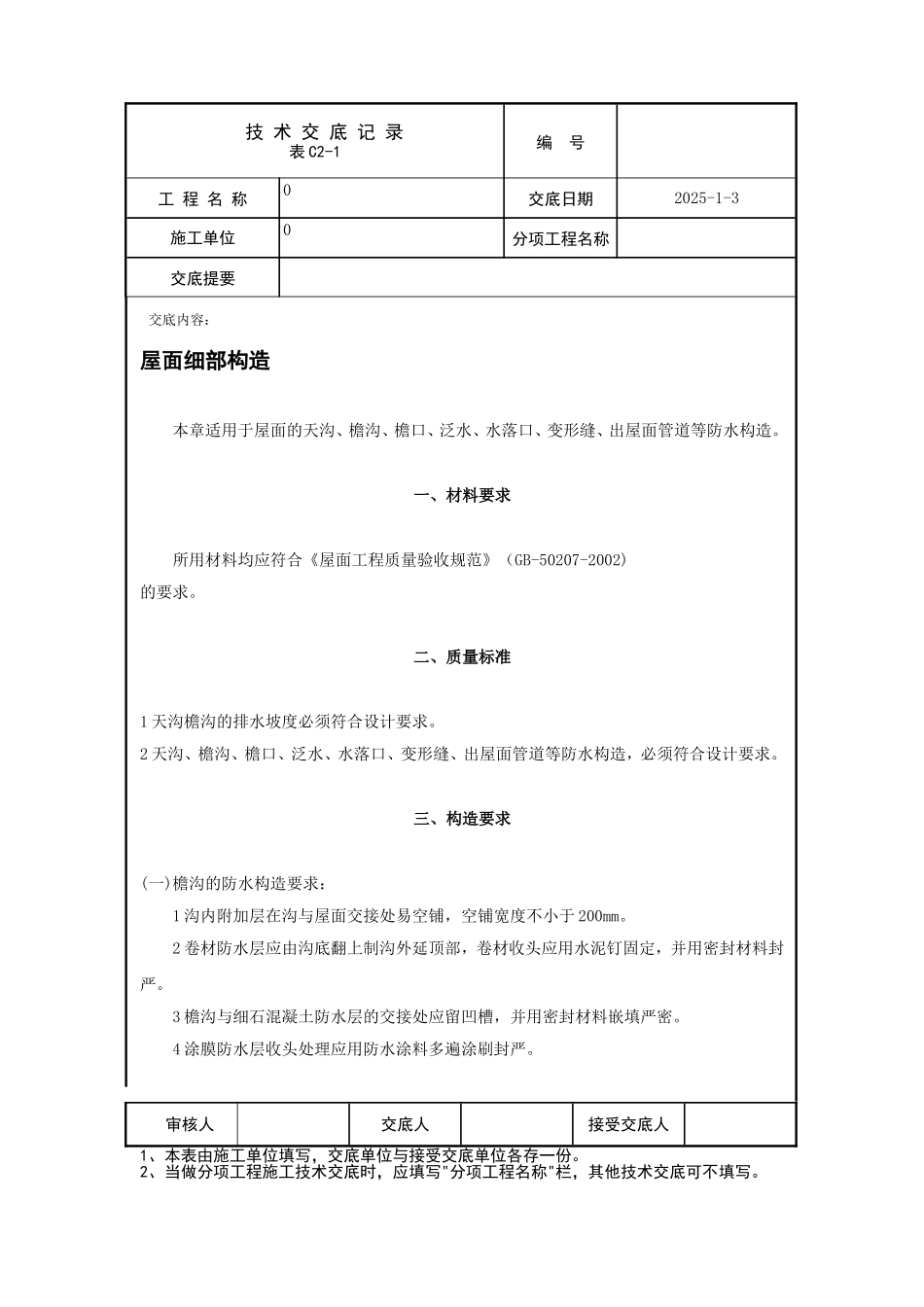

技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:屋面细部构造本章适用于屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造。一、材料要求所用材料均应符合《屋面工程质量验收规范》(GB-50207-2002)的要求。二、质量标准1天沟檐沟的排水坡度必须符合设计要求。2天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造,必须符合设计要求。三、构造要求(一)檐沟的防水构造要求:1沟内附加层在沟与屋面交接处易空铺,空铺宽度不小于200mm。2卷材防水层应由沟底翻上制沟外延顶部,卷材收头应用水泥钉固定,并用密封材料封严。3檐沟与细石混凝土防水层的交接处应留凹槽,并用密封材料嵌填严密。4涂膜防水层收头处理应用防水涂料多遍涂刷封严。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:图1-1檐沟图1-2檐沟卷材收头1—防水层;2—附加层;1—铜压条:2—水泥钉;3—防水层:3—水沁钉;4—密封材料4—附加层;5—密封材料(二)水落口的防水构造要求:1水落口杯上口的标高应设置在沟底的最低处。2防水层粘入水落口杯内不应小于50mm。3水落口周围直径500mm范围内坡度不应小于5%,并采用防水涂料或封闭材料涂封,起厚度不应小于2mm。4水落口杯与基层接触处应留宽20mm深20mm凹槽,并嵌填密封材料。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:图2-1横式水落门1一防水层:2-附加层:3一密封材料:4一水落门图2-2直式水落口1一防水层;2—附加层;3一密封材料;4一水落口杯(三)变形缝的防水构造要求:1变形缝的泛水高度不应小于250mm。2防水层应铺粘道变形缝两侧砌体的上部。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:3变形缝内应填充泡沫塑料,上部填放衬垫材料,并用卷材封盖。4变形缝顶部应加扣混凝土或金属盖板,混凝土盖板的接缝应嵌填密封材料。图3-1变形缝防水构造1—衬寸垫材料;2—卷材封盖;3—防水层;4—附加层;5—沥青麻丝;6—水泥砂浆;7—混凝土盖板审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:图3-2高低跨变形缝l-密封材料;2-金属或高分子盖板;3-防水层;4-金属压条钉子固定1/3B.(四)出屋面管道的防水构造要求:1管道根部直径500mm范围内,找平层应抹出高度不小于30mm的圆台。2管道周围与找平层或细石混凝土防水层之间,应预留20x20mm的凹槽,并嵌填密封材料。3管道根部四周,应增设防水附加层,宽度和高度均不应小于300mm。4管道上的防水层收头处应用金属箍紧固,并用密封材料封严。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。技术交底记录表C2-1编号工程名称0交底日期2025-1-3施工单位0分项工程名称交底提要交底内容:图4-1伸出屋面管道防水构造图4-2垂直出入口防水构造1-防水层;2-附加层;3-密封材料;1-防水层;2-附加层:3-入孔盖;4-金属箍4-混凝土压顶圆(五)女儿墙的防水构造要求:1铺贴泛水处的卷材应采用满粘法。2砖墙上的卷材收头可直接铺压在女儿墙压顶上,压顶应做防水处理;也可压入砖墙凹槽内固定密封,凹槽...
