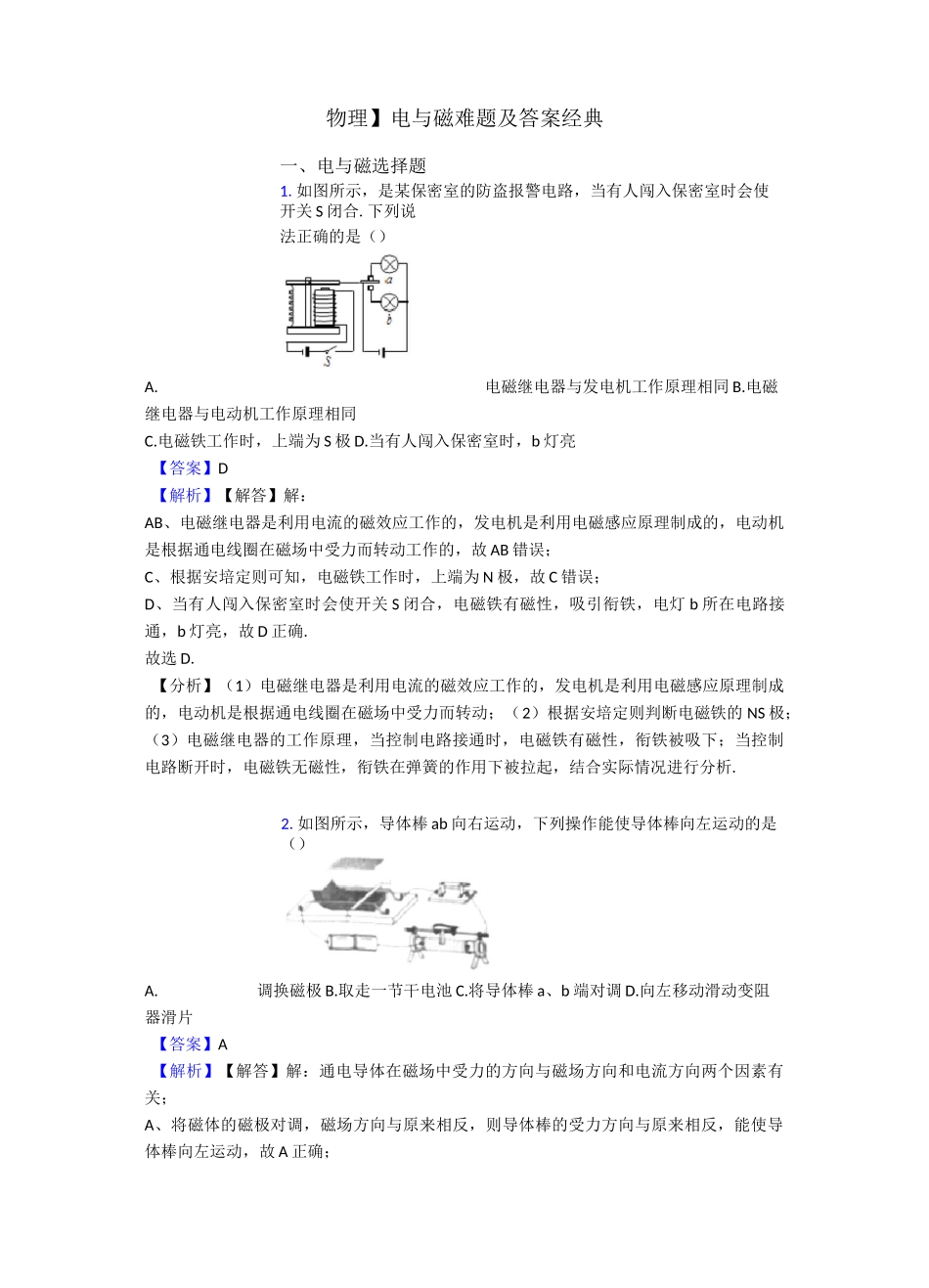

物理】电与磁难题及答案经典一、电与磁选择题1.如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合.下列说法正确的是（）A.电磁继电器与发电机工作原理相同B.电磁继电器与电动机工作原理相同C.电磁铁工作时，上端为S极D.当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确.故选D.【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析.2.如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A.调换磁极B.取走一节干电池C.将导体棒a、b端对调D.向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误.故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．3．对于图中所示的四幅图，以下说法正确的是（）A.甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B.乙图中闭合开关，通电螺线管右端为N极C.丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D.丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误.故选B.【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的.4．关于下列四幅图，说法正确的是（）A.甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B.乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C.丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D.丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关...
