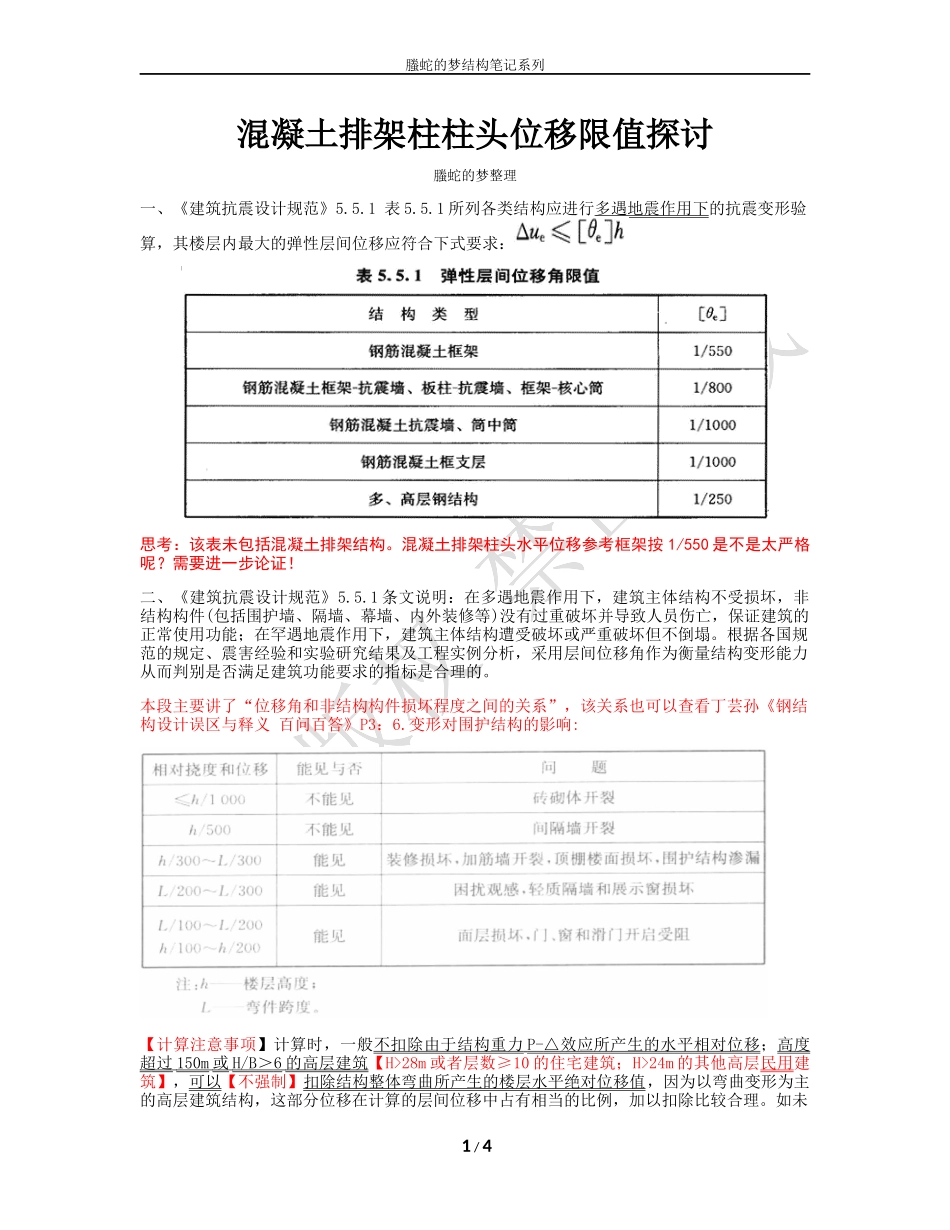

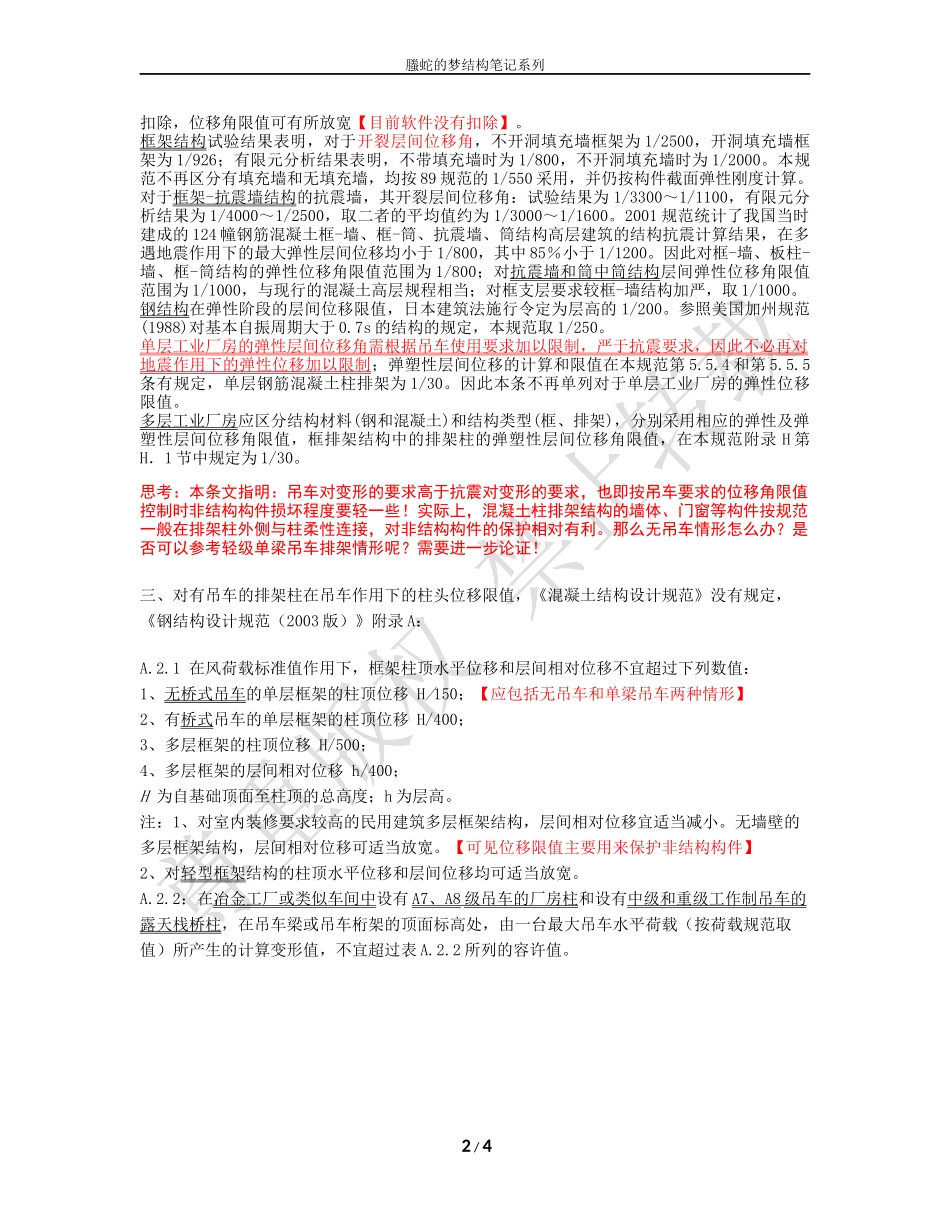

螣蛇的梦结构笔记系列混凝土排架柱柱头位移限值探讨螣蛇的梦整理一、《建筑抗震设计规范》5.5.1表5.5.1所列各类结构应进行多遇地震作用下的抗震变形验算，其楼层内最大的弹性层间位移应符合下式要求：思考：该表未包括混凝土排架结构。混凝土排架柱头水平位移参考框架按1/550是不是太严格呢？需要进一步论证！二、《建筑抗震设计规范》5.5.1条文说明：在多遇地震作用下，建筑主体结构不受损坏，非结构构件(包括围护墙、隔墙、幕墙、内外装修等)没有过重破坏并导致人员伤亡，保证建筑的正常使用功能；在罕遇地震作用下，建筑主体结构遭受破坏或严重破坏但不倒塌。根据各国规范的规定、震害经验和实验研究结果及工程实例分析，采用层间位移角作为衡量结构变形能力从而判别是否满足建筑功能要求的指标是合理的。本段主要讲了“位移角和非结构构件损坏程度之间的关系”，该关系也可以查看丁芸孙《钢结构设计误区与释义百问百答》P3：6.变形对围护结构的影响:【计算注意事项】计算时，一般不扣除由于结构重力P-△效应所产生的水平相对位移；高度超过150m或H/B＞6的高层建筑【H>28m或者层数≥10的住宅建筑；H>24m的其他高层民用建筑】，可以【不强制】扣除结构整体弯曲所产生的楼层水平绝对位移值，因为以弯曲变形为主的高层建筑结构，这部分位移在计算的层间位移中占有相当的比例，加以扣除比较合理。如未1/4螣蛇的梦结构笔记系列扣除，位移角限值可有所放宽【目前软件没有扣除】。框架结构试验结果表明，对于开裂层间位移角，不开洞填充墙框架为1/2500，开洞填充墙框架为1/926；有限元分析结果表明，不带填充墙时为1/800，不开洞填充墙时为1/2000。本规范不再区分有填充墙和无填充墙，均按89规范的1/550采用，并仍按构件截面弹性刚度计算。对于框架-抗震墙结构的抗震墙，其开裂层间位移角：试验结果为1/3300～1/1100，有限元分析结果为1/4000～1/2500，取二者的平均值约为1/3000～1/1600。2001规范统计了我国当时建成的124幢钢筋混凝土框-墙、框-筒、抗震墙、筒结构高层建筑的结构抗震计算结果，在多遇地震作用下的最大弹性层间位移均小于1/800，其中85％小于1/1200。因此对框-墙、板柱-墙、框-筒结构的弹性位移角限值范围为1/800；对抗震墙和筒中筒结构层间弹性位移角限值范围为1/1000，与现行的混凝土高层规程相当；对框支层要求较框-墙结构加严，取1/1000。钢结构在弹性阶段的层间位移限值，日本建筑法施行令定为层高的1/200。参照美国加州规范(1988)对基本自振周期大于0.7s的结构的规定，本规范取1/250。单层工业厂房的弹性层间位移角需根据吊车使用要求加以限制，严于抗震要求，因此不必再对地震作用下的弹性位移加以限制；弹塑性层间位移的计算和限值在本规范第5.5.4和第5.5.5条有规定，单层钢筋混凝土柱排架为1/30。因此本条不再单列对于单层工业厂房的弹性位移限值。多层工业厂房应区分结构材料(钢和混凝土)和结构类型(框、排架)，分别采用相应的弹性及弹塑性层间位移角限值，框排架结构中的排架柱的弹塑性层间位移角限值，在本规范附录H第H．1节中规定为1/30。思考：本条文指明：吊车对变形的要求高于抗震对变形的要求，也即按吊车要求的位移角限值控制时非结构构件损坏程度要轻一些！实际上，混凝土柱排架结构的墙体、门窗等构件按规范一般在排架柱外侧与柱柔性连接，对非结构构件的保护相对有利。那么无吊车情形怎么办？是否可以参考轻级单梁吊车排架情形呢？需要进一步论证！三、对有吊车的排架柱在吊车作用下的柱头位移限值，《混凝土结构设计规范》没有规定，《钢结构设计规范（2003版）》附录A：A.2.1在风荷载标准值作用下，框架柱顶水平位移和层间相对位移不宜超过下列数值：1、无桥式吊车的单层框架的柱顶位移H/150；【应包括无吊车和单梁吊车两种情形】2、有桥式吊车的单层框架的柱顶位移H/400；3、多层框架的柱顶位移H/500；4、多层框架的层间相对位移h/400；H为自基础顶面至柱顶的总高度；h为层高。注：1、对室内装修要求较高的民用建筑多层框架结构，层间相对位移宜适当减小。无墙壁的多层框架结构，层间相对位移可适当放宽。【可见位移限值主要用来保护非结构构...
