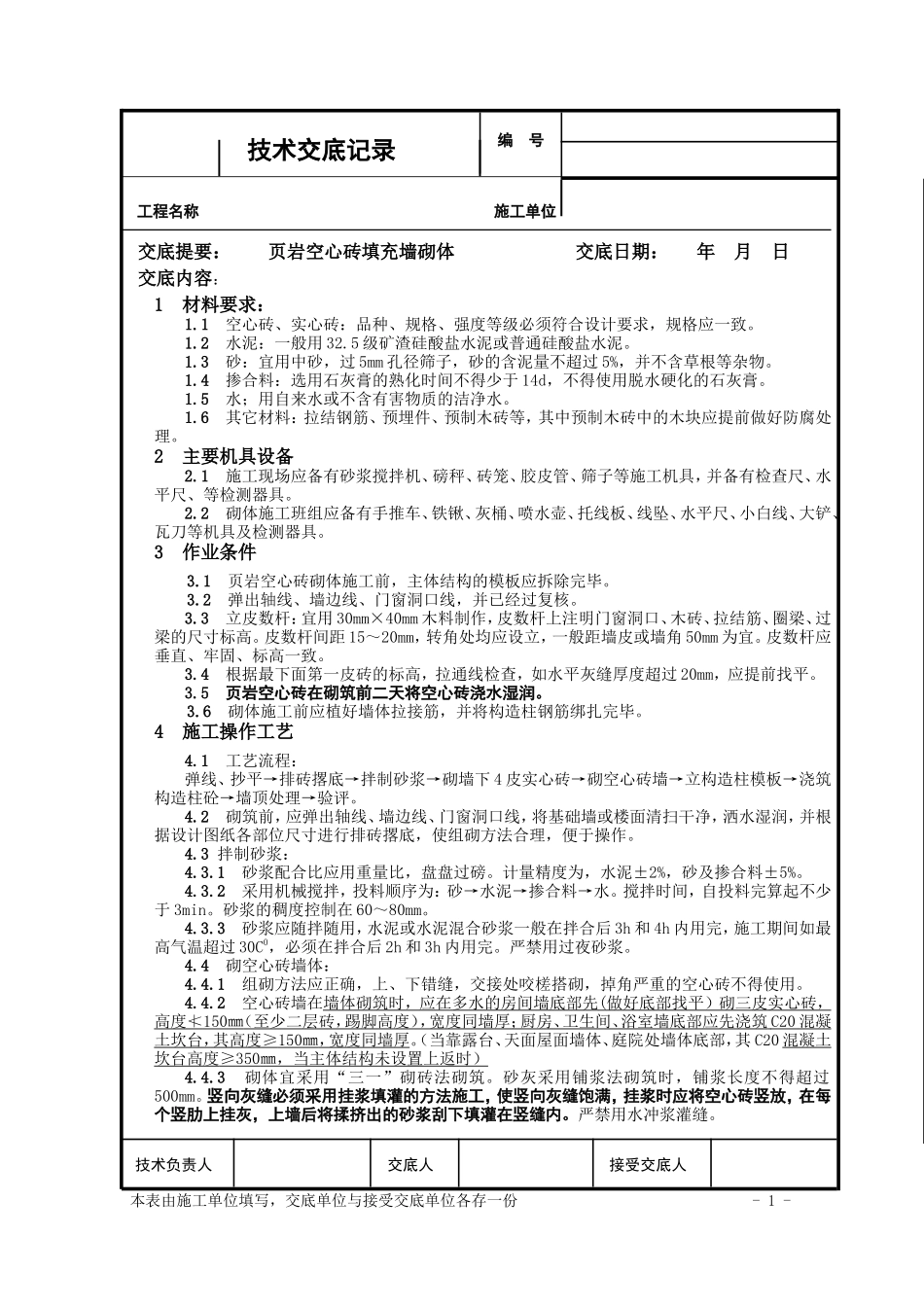

技术交底记录编号工程名称施工单位交底提要：页岩空心砖填充墙砌体交底日期：年月日交底内容：1材料要求：1.1空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。1.2水泥：一般用32.5级矿渣硅酸盐水泥或普通硅酸盐水泥。1.3砂：宜用中砂，过5mm孔径筛子，砂的含泥量不超过5%，并不含草根等杂物。1.4掺合料：选用石灰膏的熟化时间不得少于14d，不得使用脱水硬化的石灰膏。1.5水；用自来水或不含有害物质的洁净水。1.6其它材料：拉结钢筋、预埋件、预制木砖等，其中预制木砖中的木块应提前做好防腐处理。2主要机具设备2.1施工现场应备有砂浆搅拌机、磅秤、砖笼、胶皮管、筛子等施工机具，并备有检查尺、水平尺、等检测器具。2.2砌体施工班组应备有手推车、铁锹、灰桶、喷水壶、托线板、线坠、水平尺、小白线、大铲、瓦刀等机具及检测器具。3作业条件3.1页岩空心砖砌体施工前，主体结构的模板应拆除完毕。3.2弹出轴线、墙边线、门窗洞口线，并已经过复核。3.3立皮数杆：宜用30mm×40mm木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆间距15～20mm，转角处均应设立，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致。3.4根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，应提前找平。3.5页岩空心砖在砌筑前二天将空心砖浇水湿润。3.6砌体施工前应植好墙体拉接筋，并将构造柱钢筋绑扎完毕。4施工操作工艺4.1工艺流程：弹线、抄平→排砖撂底→拌制砂浆→砌墙下4皮实心砖→砌空心砖墙→立构造柱模板→浇筑构造柱砼→墙顶处理→验评。4.2砌筑前，应弹出轴线、墙边线、门窗洞口线，将基础墙或楼面清扫干净，洒水湿润，并根据设计图纸各部位尺寸进行排砖撂底，使组砌方法合理，便于操作。4.3拌制砂浆：4.3.1砂浆配合比应用重量比，盘盘过磅。计量精度为，水泥±2%，砂及掺合料±5%。4.3.2采用机械搅拌，投料顺序为：砂→水泥→掺合料→水。搅拌时间，自投料完算起不少于3min。砂浆的稠度控制在60～80mm。4.3.3砂浆应随拌随用，水泥或水泥混合砂浆一般在拌合后3h和4h内用完，施工期间如最高气温超过30C0，必须在拌合后2h和3h内用完。严禁用过夜砂浆。4.4砌空心砖墙体：4.4.1组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的空心砖不得使用。4.4.2空心砖墙在墙体砌筑时，应在多水的房间墙底部先(做好底部找平）砌三皮实心砖，高度≮150㎜（至少二层砖，踢脚高度），宽度同墙厚；厨房、卫生间、浴室墙底部应先浇筑C20混凝土坎台，其高度≥150㎜，宽度同墙厚。（当靠露台、天面屋面墙体、庭院处墙体底部，其C20混凝土坎台高度≥350㎜，当主体结构未设置上返时）4.4.3砌体宜采用“三一”砌砖法砌筑。砂灰采用铺浆法砌筑时，铺浆长度不得超过500mm。竖向灰缝必须采用挂浆填灌的方法施工，使竖向灰缝饱满，挂浆时应将空心砖竖放，在每个竖肋上挂灰，上墙后将揉挤出的砂浆刮下填灌在竖缝内。严禁用水冲浆灌缝。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份-1-技术交底记录编号工程名称施工单位4.4.4砌体灰缝应横平竖直，水平及竖向灰缝宽度不宜大于12mm，也不宜小于8mm，宜为10mm。砌体水平灰缝砂浆饱满度≥80%，竖向灰缝必须填满砂浆，不得有透明缝、瞎缝、假缝。4.4.5各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。4.4.6空心砖墙门窗框两侧、构造柱边用实心砖砌筑，每边不少于240mm。4.4.7空心砖填充墙拉结筋处的下皮小砌块宜用半盲孔小砌块或用混凝土灌实孔洞的小砌块砌筑。4.4.8转角及交接处同时砌筑，不得留直槎。4.4.9拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。4.5空心砖墙按设计要求设置构造柱、圈梁、过梁或现浇砼带。5质量标准：5.1填充墙砌体一般尺寸的允许偏差应符合下表的规定。项次项目允许偏差(mm)检验方法l轴线位移10用尺检查垂直度小于或等于3m5用2m托线板或吊线、尺检查大于3m102表面平整度8用2m靠尺和楔形塞尺检查3门窗洞口高、宽(后塞口)±5用尺检查4外墙上、下窗口偏移20用经纬仪或吊线检查5.2填充墙砌体的砂浆饱满度及...
